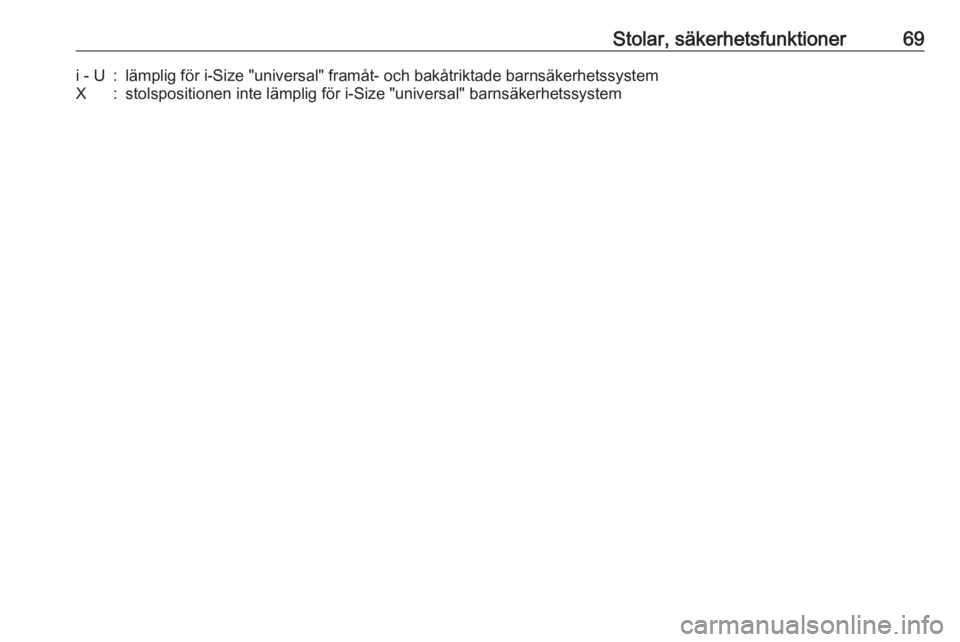

Stolar, säkerhetsfunktioner69i - U:lämplig för i-Size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-Size "universal" barnsäkerhetssystem

70Stolar, säkerhetsfunktionerSystem för
fotgängarskydd
Aktiv motorhuv Systemet för fotgängarskydd kan
bidra till att minska skador på fotgäng‐
are i händelse av en frontalkrock.
När givarna i den främre stötfångaren känner av en viss påverkan inom
hastighetsintervallet 25–50 km/h lyfts
motorhuvens bakre del upp för att
minska skallskador på fotgängare.
Dessutom är den främre stötfångaren
utformad för att minska benskador på
fotgängare.
Den aktiva motorhuven kan endast
utlösas en gång och förblir i uppfällt läge. Ett meddelande visas dessutom i förarinformationscentralen.
Kör försiktigt till en verkstad så snart
som möjligt för att byta ut ställdon,
gångjärn och motorhuv.9 Varning
Kör inte med motorhuven öppen.
9Varning
Efter en frontalkrock kan den
främre stötfångaren se ut att vara
intakt, men sensorerna kan ändå
vara skadade. Kontakta en verk‐
stad för att verifiera att sensorerna fungerar som de ska.
Det kan hända att systemet inte
utlöses under följande förhållanden:
● Kollisionen sker utanför givarnas räckvidd.
● Givarna är skadade eller blocke‐ rade av tillbehör.
● Motorhuven är blockerad av snö eller is.
● Bilens hastighet är inte inom intervallet.
● Objektet är för litet.
Manuell sänkning av motorhuven9 Varning
Efter att systemet har utlösts är
motorhuvens gångjärn varma.
Undvik beröring.
Så här sänker du motorhuven
manuellt för att kunna köra till
närmaste verkstad:
1. Dra i motorhuvens frigöringsspak.
2. Skjut säkerhetsspärren till bilens vänstra sida.
3. Öppna motorhuven ca. 20 cm och
sänk ner den sakta utan att den
går i lås.
4. Tryck ner motorhuvens bakre hörn med båda händerna i små
steg och alternera mellan höger
och vänster sida.
9 Varning
Var noga med att hålla dig borta
från motorhuvens kant för att
förhindra skador.

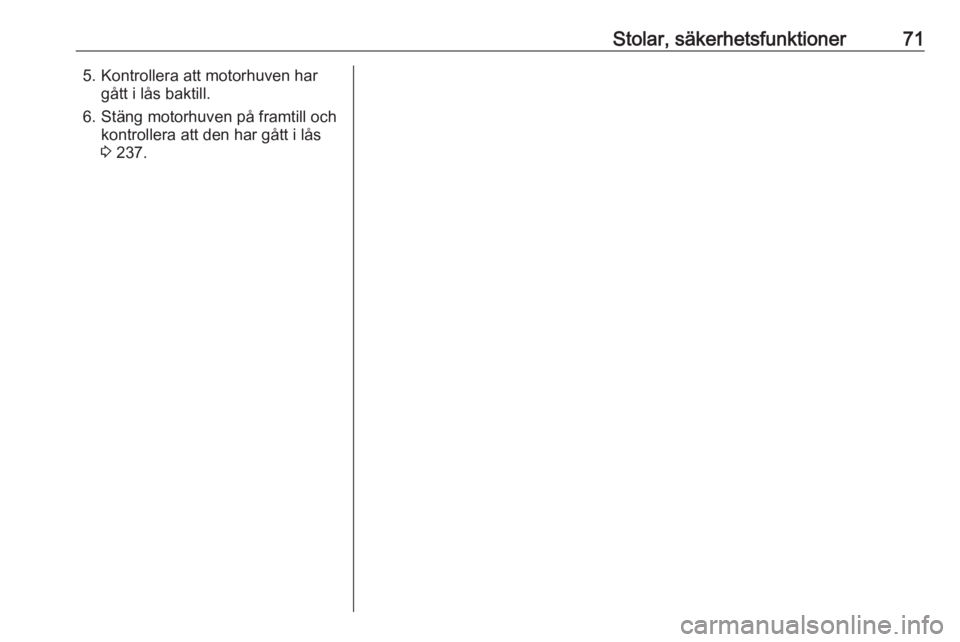

Stolar, säkerhetsfunktioner715. Kontrollera att motorhuven hargått i lås baktill.
6. Stäng motorhuven på framtill och kontrollera att den har gått i lås
3 237.

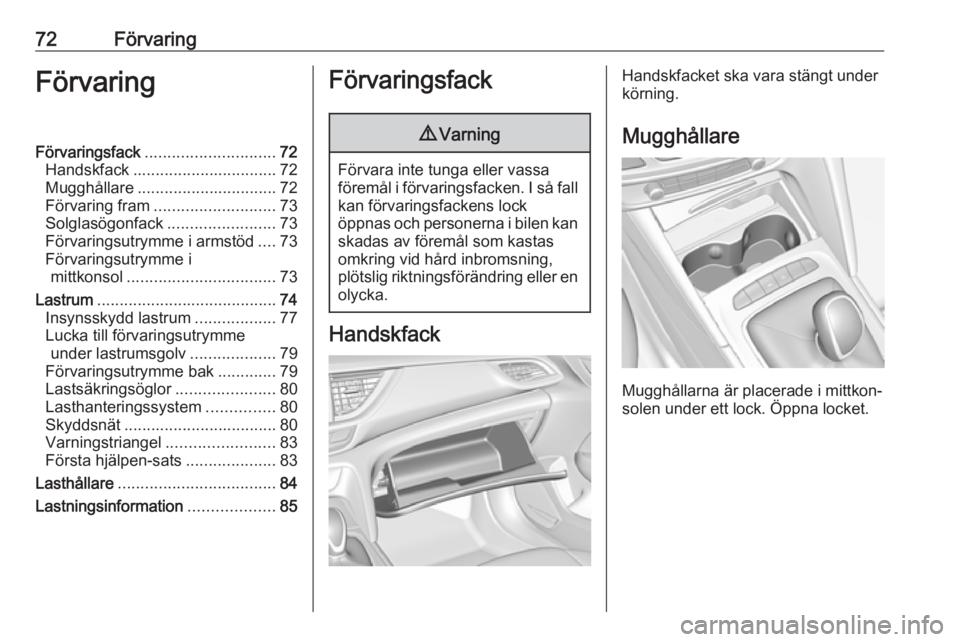

72FörvaringFörvaringFörvaringsfack............................. 72
Handskfack ................................ 72
Mugghållare ............................... 72
Förvaring fram ........................... 73
Solglasögonfack ........................73
Förvaringsutrymme i armstöd ....73
Förvaringsutrymme i mittkonsol ................................. 73
Lastrum ........................................ 74
Insynsskydd lastrum ..................77
Lucka till förvaringsutrymme under lastrumsgolv ...................79
Förvaringsutrymme bak .............79
Lastsäkringsöglor ......................80
Lasthanteringssystem ...............80
Skyddsnät .................................. 80
Varningstriangel ........................83
Första hjälpen-sats ....................83
Lasthållare ................................... 84
Lastningsinformation ...................85Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen under ett lock. Öppna locket.

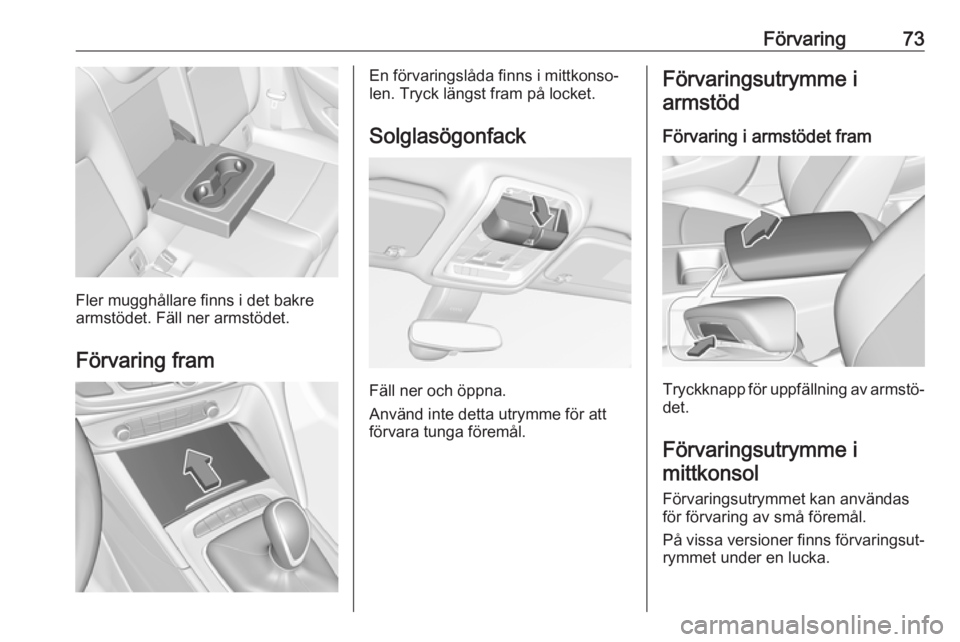

Förvaring73
Fler mugghållare finns i det bakre
armstödet. Fäll ner armstödet.
Förvaring fram
En förvaringslåda finns i mittkonso‐
len. Tryck längst fram på locket.
Solglasögonfack
Fäll ner och öppna.
Använd inte detta utrymme för att
förvara tunga föremål.
Förvaringsutrymme i
armstöd
Förvaring i armstödet fram
Tryckknapp för uppfällning av armstö‐det.
Förvaringsutrymme i mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
På vissa versioner finns förvaringsut‐ rymmet under en lucka.

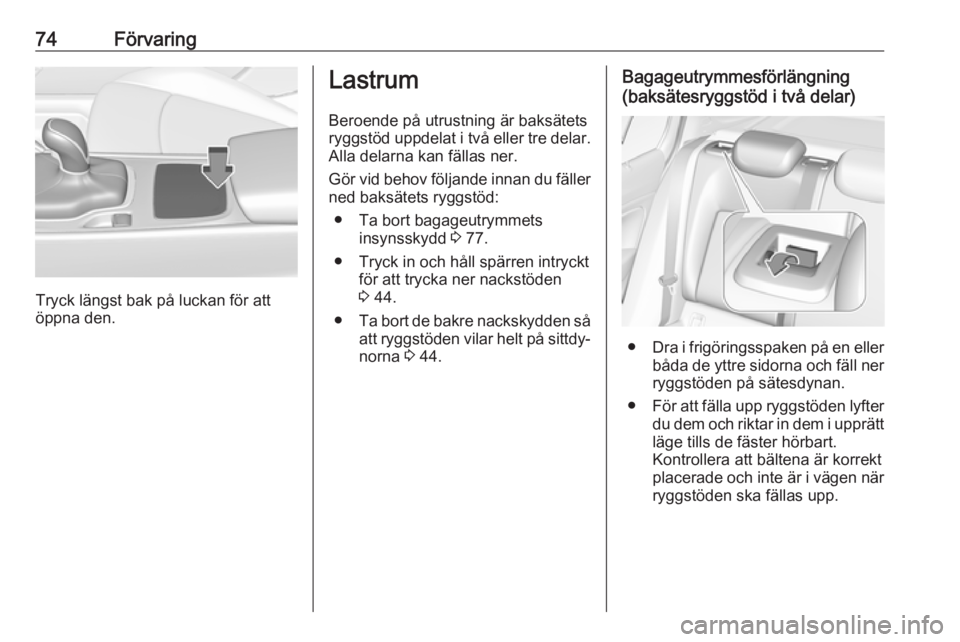

74Förvaring
Tryck längst bak på luckan för att
öppna den.
Lastrum
Beroende på utrustning är baksätets
ryggstöd uppdelat i två eller tre delar.
Alla delarna kan fällas ner.
Gör vid behov följande innan du fäller ned baksätets ryggstöd:
● Ta bort bagageutrymmets insynsskydd 3 77.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden
3 44.
● Ta bort de bakre nackskydden så
att ryggstöden vilar helt på sittdy‐ norna 3 44.Bagageutrymmesförlängning
(baksätesryggstöd i två delar)
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprättläge tills de fäster hörbart.
Kontrollera att bältena är korrekt
placerade och inte är i vägen när
ryggstöden ska fällas upp.

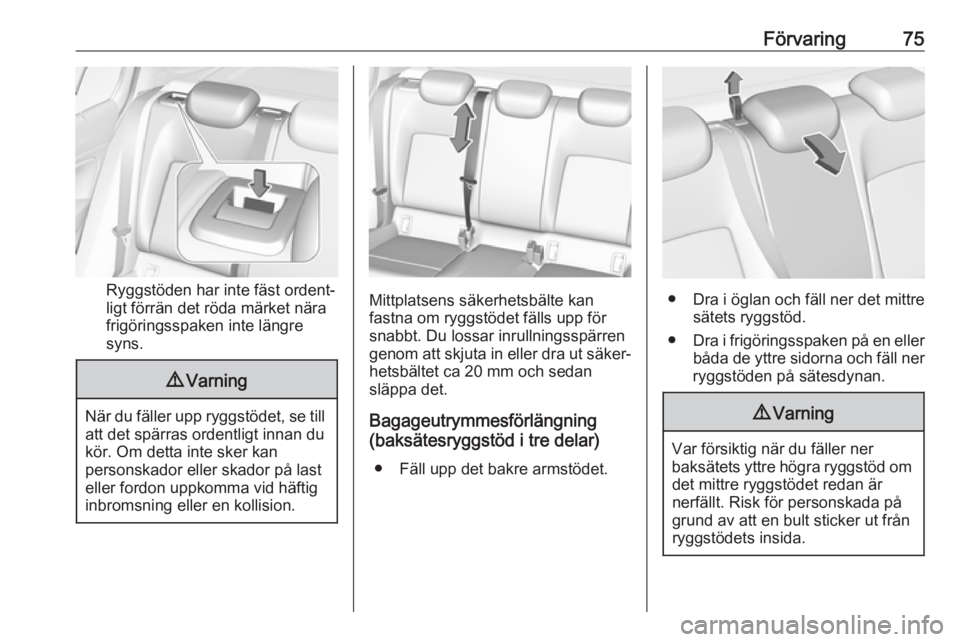

Förvaring75
Ryggstöden har inte fäst ordent‐
ligt förrän det röda märket nära
frigöringsspaken inte längre
syns.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Bagageutrymmesförlängning
(baksätesryggstöd i tre delar)
● Fäll upp det bakre armstödet.● Dra i öglan och fäll ner det mittre sätets ryggstöd.
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
9 Varning
Var försiktig när du fäller ner
baksätets yttre högra ryggstöd om det mittre ryggstödet redan är
nerfällt. Risk för personskada på
grund av att en bult sticker ut från
ryggstödets insida.

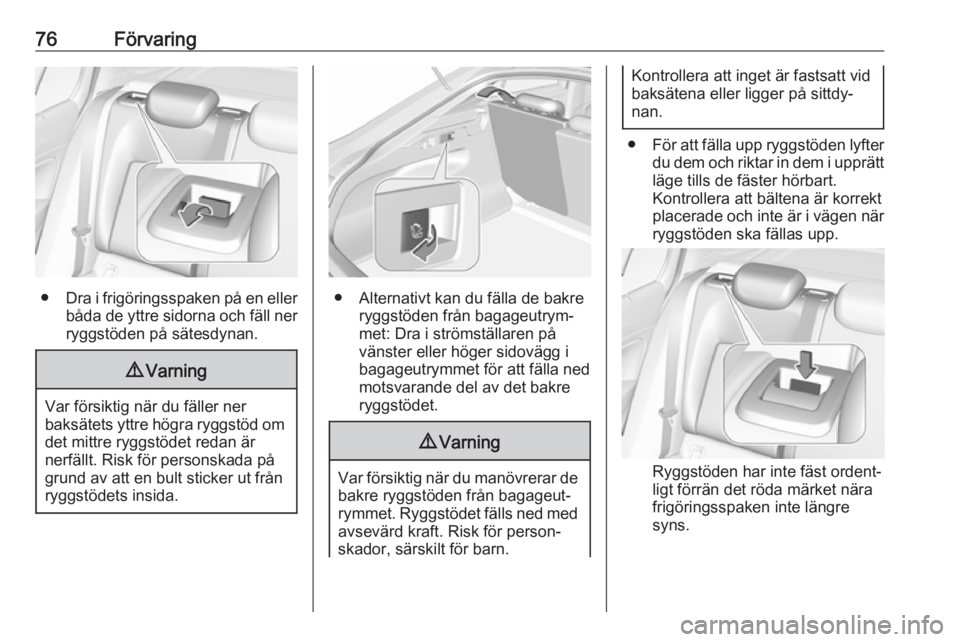

76Förvaring
●Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
9 Varning
Var försiktig när du fäller ner
baksätets yttre högra ryggstöd om det mittre ryggstödet redan är
nerfällt. Risk för personskada på
grund av att en bult sticker ut från
ryggstödets insida.
● Alternativt kan du fälla de bakre ryggstöden från bagageutrym‐
met: Dra i strömställaren på
vänster eller höger sidovägg i bagageutrymmet för att fälla ned
motsvarande del av det bakre ryggstödet.
9 Varning
Var försiktig när du manövrerar de
bakre ryggstöden från bagageut‐rymmet. Ryggstödet fälls ned med
avsevärd kraft. Risk för person‐
skador, särskilt för barn.
Kontrollera att inget är fastsatt vid
baksätena eller ligger på sittdy‐
nan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt läge tills de fäster hörbart.
Kontrollera att bältena är korrekt
placerade och inte är i vägen när ryggstöden ska fällas upp.
Ryggstöden har inte fäst ordent‐
ligt förrän det röda märket nära
frigöringsspaken inte längre
syns.

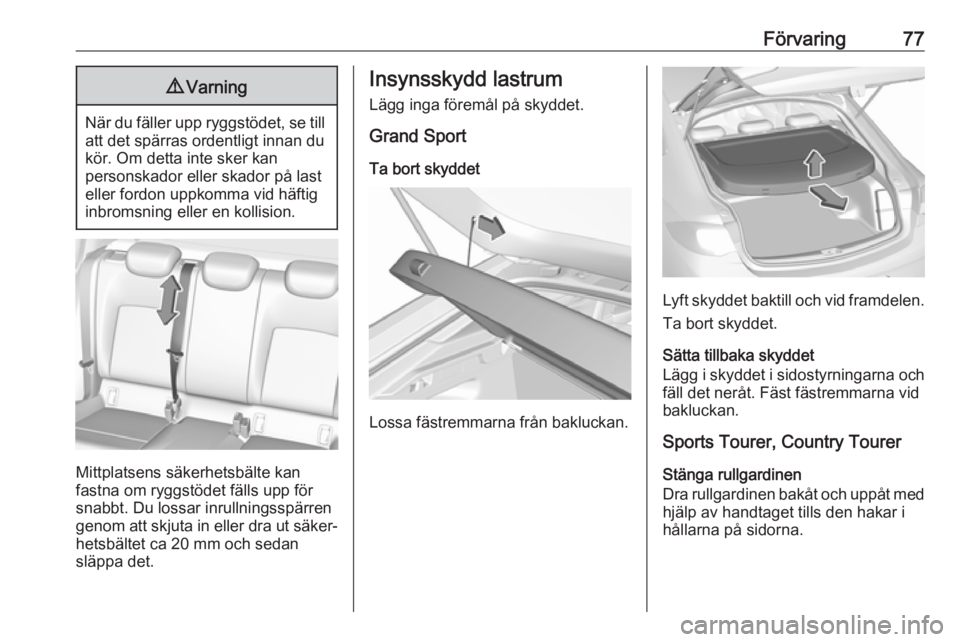

Förvaring779Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
Grand Sport
Ta bort skyddet
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och vid framdelen.
Ta bort skyddet.
Sätta tillbaka skyddet
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna vid
bakluckan.
Sports Tourer, Country Tourer
Stänga rullgardinen
Dra rullgardinen bakåt och uppåt med hjälp av handtaget tills den hakar i
hållarna på sidorna.

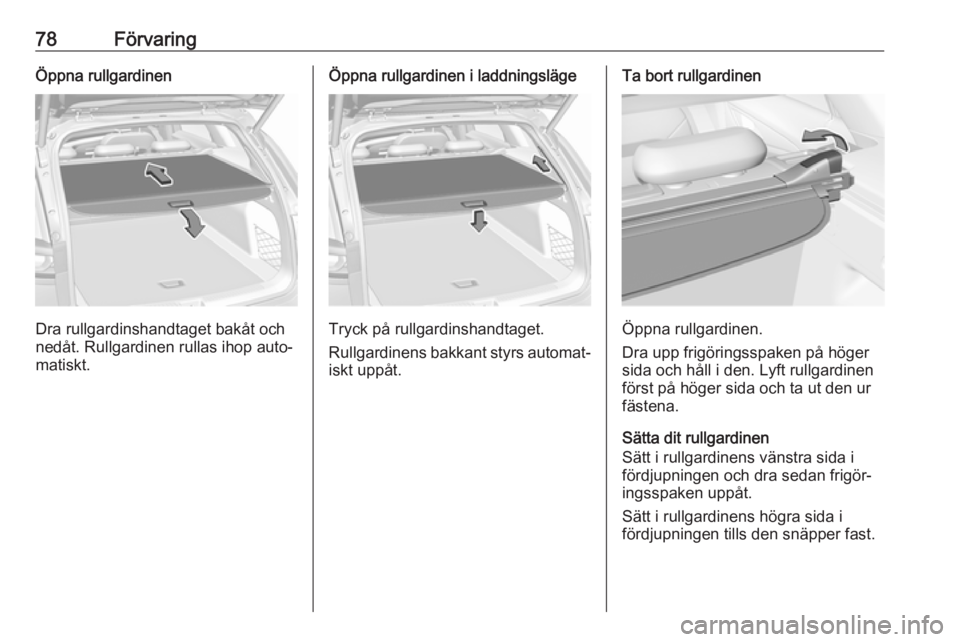

78FörvaringÖppna rullgardinen
Dra rullgardinshandtaget bakåt och
nedåt. Rullgardinen rullas ihop auto‐
matiskt.
Öppna rullgardinen i laddningsläge
Tryck på rullgardinshandtaget.
Rullgardinens bakkant styrs automat‐ iskt uppåt.
Ta bort rullgardinen
Öppna rullgardinen.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft rullgardinen
först på höger sida och ta ut den ur
fästena.
Sätta dit rullgardinen
Sätt i rullgardinens vänstra sida i fördjupningen och dra sedan frigör‐
ingsspaken uppåt.
Sätt i rullgardinens högra sida i
fördjupningen tills den snäpper fast.
