OPEL INSIGNIA BREAK 2018.5 Manuale di uso e manutenzione (in Italian)

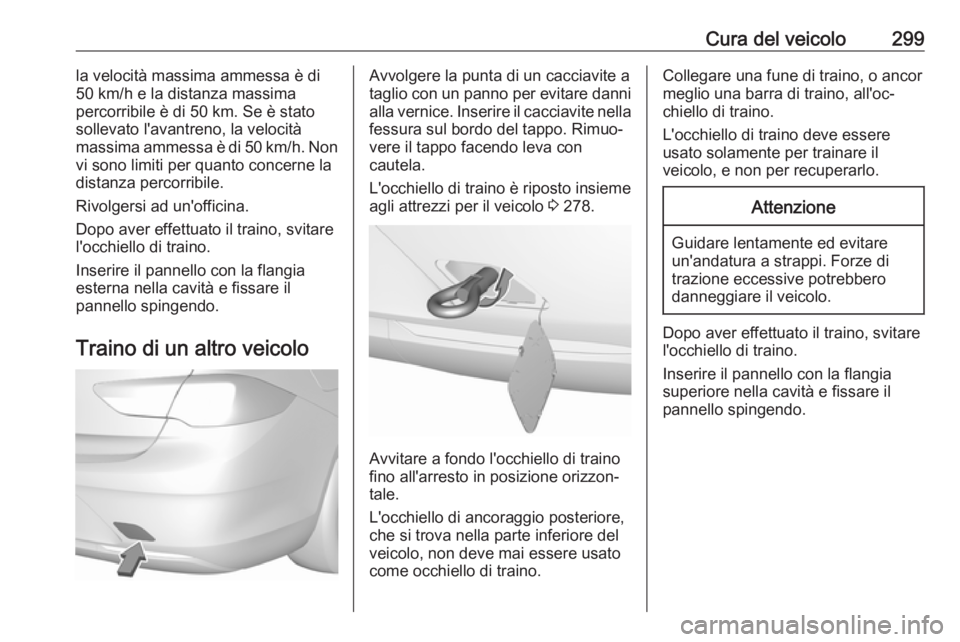

Cura del veicolo299la velocità massima ammessa è di
50 km/h e la distanza massima
percorribile è di 50 km. Se è stato
sollevato l'avantreno, la velocità
massima ammessa è di 50 km/h. Non
vi sono limiti per quanto concerne la
distanza percorribile.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il pannello con la flangia
esterna nella cavità e fissare il
pannello spingendo.
Traino di un altro veicoloAvvolgere la punta di un cacciavite a
taglio con un panno per evitare danni alla vernice. Inserire il cacciavite nella
fessura sul bordo del tappo. Rimuo‐
vere il tappo facendo leva con
cautela.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 278.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il
veicolo, e non per recuperarlo.Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il pannello con la flangia
superiore nella cavità e fissare il
pannello spingendo.

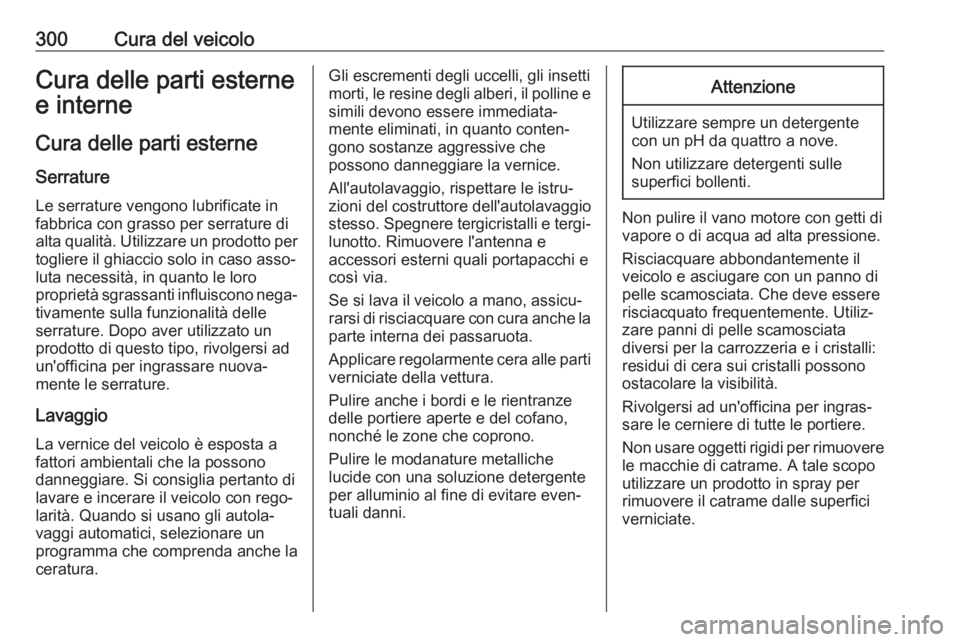

300Cura del veicoloCura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare un prodotto per
togliere il ghiaccio solo in caso asso‐
luta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐ tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del veicolo è esposta a
fattori ambientali che la possono
danneggiare. Si consiglia pertanto di
lavare e incerare il veicolo con rego‐
larità. Quando si usano gli autola‐
vaggi automatici, selezionare un
programma che comprenda anche la
ceratura.Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che
possono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio
stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e
accessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Applicare regolarmente cera alle parti verniciate della vettura.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che coprono.
Pulire le modanature metalliche
lucide con una soluzione detergente
per alluminio al fine di evitare even‐
tuali danni.Attenzione
Utilizzare sempre un detergente
con un pH da quattro a nove.
Non utilizzare detergenti sulle
superfici bollenti.
Non pulire il vano motore con getti di
vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata. Che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata
diversi per la carrozzeria e i cristalli:
residui di cera sui cristalli possono
ostacolare la visibilità.
Rivolgersi ad un'officina per ingras‐
sare le cerniere di tutte le portiere.
Non usare oggetti rigidi per rimuovere le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per
rimuovere il catrame dalle superfici
verniciate.

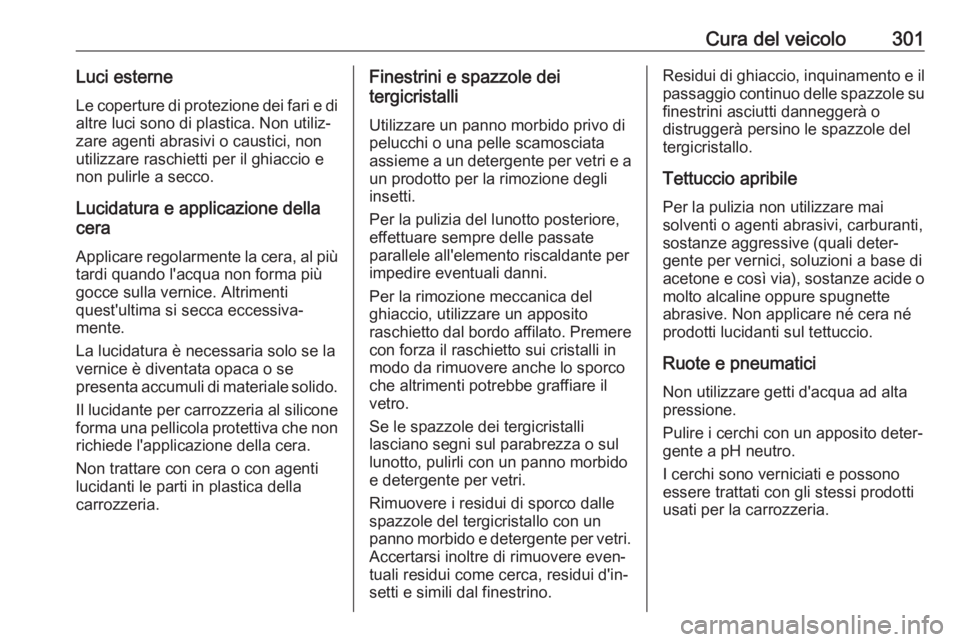

Cura del veicolo301Luci esterneLe coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione della
cera
Applicare regolarmente la cera, al più
tardi quando l'acqua non forma più
gocce sulla vernice. Altrimenti
quest'ultima si secca eccessiva‐
mente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se
presenta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti
lucidanti le parti in plastica della
carrozzeria.Finestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata
assieme a un detergente per vetri e a un prodotto per la rimozione degli
insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate
parallele all'elemento riscaldante per
impedire eventuali danni.
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito
raschietto dal bordo affilato. Premere
con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il
vetro.
Se le spazzole dei tergicristalli
lasciano segni sul parabrezza o sul
lunotto, pulirli con un panno morbido
e detergente per vetri.
Rimuovere i residui di sporco dalle
spazzole del tergicristallo con un
panno morbido e detergente per vetri. Accertarsi inoltre di rimuovere even‐
tuali residui come cerca, residui d'in‐
setti e simili dal finestrino.Residui di ghiaccio, inquinamento e il
passaggio continuo delle spazzole su finestrini asciutti danneggerà o
distruggerà persino le spazzole del
tergicristallo.
Tettuccio apribile Per la pulizia non utilizzare mai
solventi o agenti abrasivi, carburanti,
sostanze aggressive (quali deter‐
gente per vernici, soluzioni a base di
acetone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive. Non applicare né cera né prodotti lucidanti sul tettuccio.
Ruote e pneumaticiNon utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.
I cerchi sono verniciati e possono
essere trattati con gli stessi prodotti
usati per la carrozzeria.

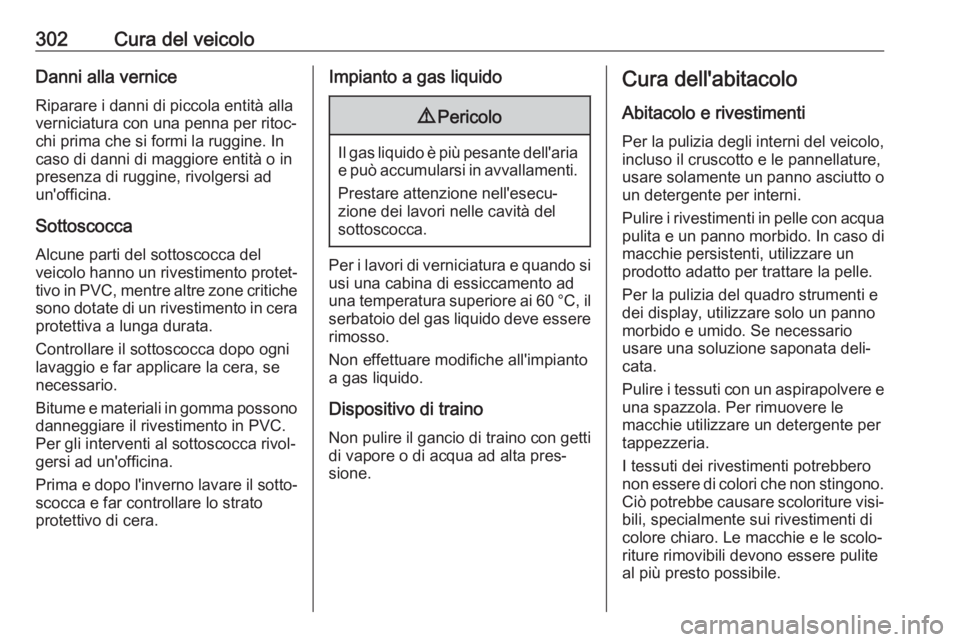

302Cura del veicoloDanni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca Alcune parti del sottoscocca del
veicolo hanno un rivestimento protet‐
tivo in PVC, mentre altre zone critiche
sono dotate di un rivestimento in cera protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato
protettivo di cera.Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del
sottoscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non effettuare modifiche all'impianto
a gas liquido.
Dispositivo di traino Non pulire il gancio di traino con getti
di vapore o di acqua ad alta pres‐
sione.
Cura dell'abitacolo
Abitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua pulita e un panno morbido. In caso dimacchie persistenti, utilizzare un
prodotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐
cata.
Pulire i tessuti con un aspirapolvere e
una spazzola. Per rimuovere le
macchie utilizzare un detergente per
tappezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐ bili, specialmente sui rivestimenti dicolore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.

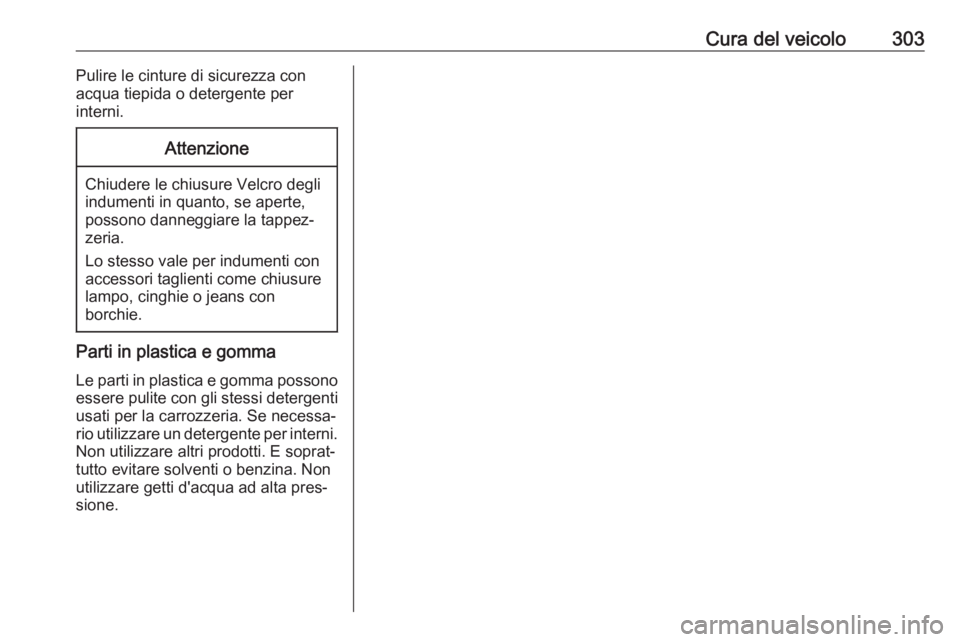

Cura del veicolo303Pulire le cinture di sicurezza conacqua tiepida o detergente per
interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte, possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con
borchie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. E soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

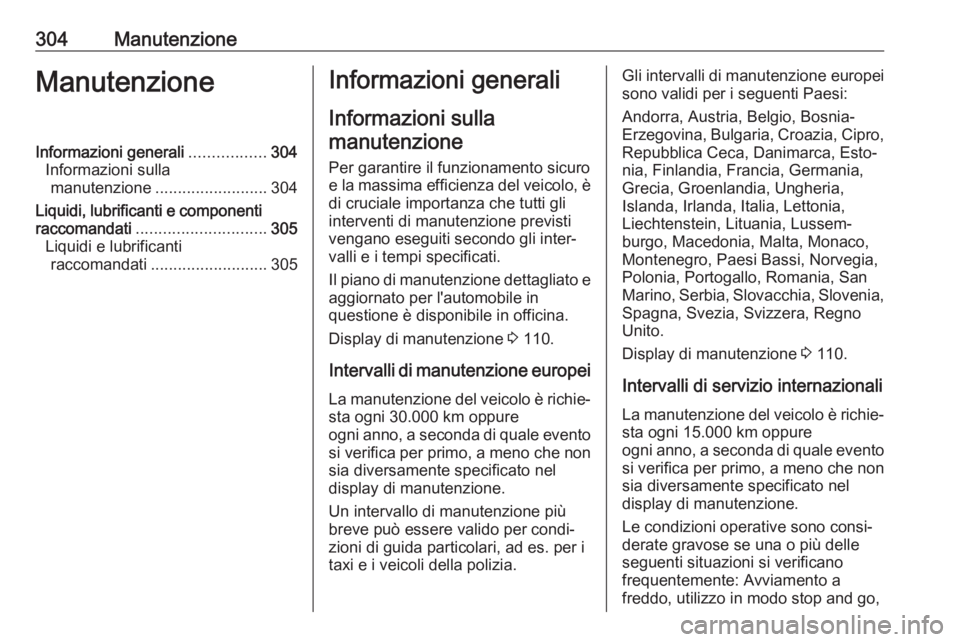

304ManutenzioneManutenzioneInformazioni generali.................304
Informazioni sulla manutenzione ......................... 304
Liquidi, lubrificanti e componenti
raccomandati ............................. 305
Liquidi e lubrificanti raccomandati .......................... 305Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo, è
di cruciale importanza che tutti gli
interventi di manutenzione previsti
vengano eseguiti secondo gli inter‐
valli e i tempi specificati.
Il piano di manutenzione dettagliato e aggiornato per l'automobile in
questione è disponibile in officina.
Display di manutenzione 3 110.
Intervalli di manutenzione europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel
display di manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-
Erzegovina, Bulgaria, Croazia, Cipro, Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia,
Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 110.
Intervalli di servizio internazionali La manutenzione del veicolo è richie‐
sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non sia diversamente specificato nel
display di manutenzione.
Le condizioni operative sono consi‐
derate gravose se una o più delle
seguenti situazioni si verificano
frequentemente: Avviamento a
freddo, utilizzo in modo stop and go,

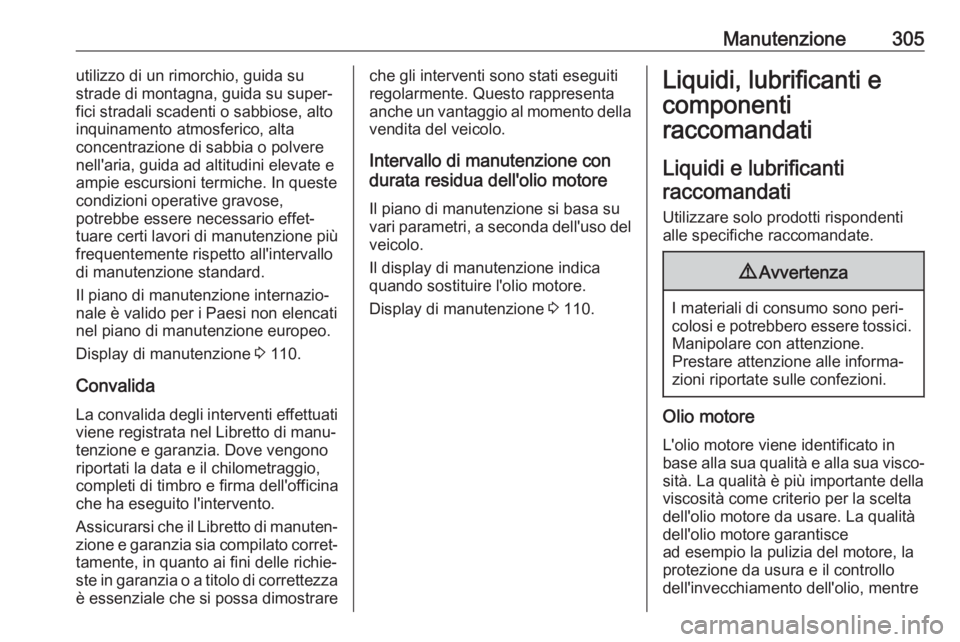

Manutenzione305utilizzo di un rimorchio, guida su
strade di montagna, guida su super‐
fici stradali scadenti o sabbiose, alto inquinamento atmosferico, alta
concentrazione di sabbia o polvere
nell'aria, guida ad altitudini elevate e ampie escursioni termiche. In queste
condizioni operative gravose,
potrebbe essere necessario effet‐
tuare certi lavori di manutenzione più
frequentemente rispetto all'intervallo
di manutenzione standard.
Il piano di manutenzione internazio‐ nale è valido per i Paesi non elencatinel piano di manutenzione europeo.
Display di manutenzione 3 110.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐ tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrareche gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
Il piano di manutenzione si basa su
vari parametri, a seconda dell'uso del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 110.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificantiraccomandati
Utilizzare solo prodotti rispondenti
alle specifiche raccomandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione.
Prestare attenzione alle informa‐
zioni riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐ sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce
ad esempio la pulizia del motore, la protezione da usura e il controllo
dell'invecchiamento dell'olio, mentre

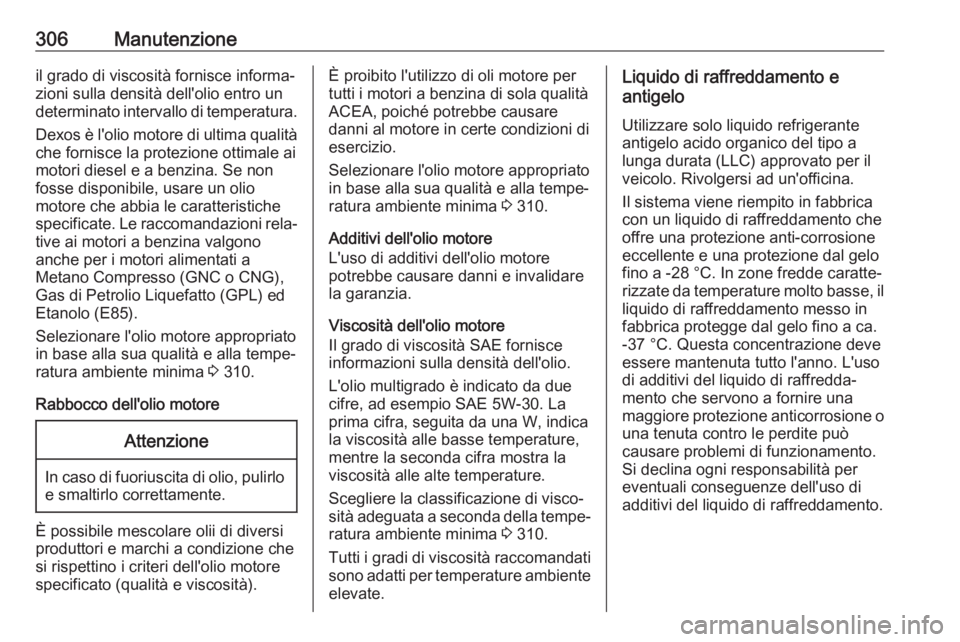

306Manutenzioneil grado di viscosità fornisce informa‐
zioni sulla densità dell'olio entro un
determinato intervallo di temperatura.
Dexos è l'olio motore di ultima qualità che fornisce la protezione ottimale ai
motori diesel e a benzina. Se non
fosse disponibile, usare un olio
motore che abbia le caratteristiche
specificate. Le raccomandazioni rela‐
tive ai motori a benzina valgono
anche per i motori alimentati a
Metano Compresso (GNC o CNG),
Gas di Petrolio Liquefatto (GPL) ed
Etanolo (E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 310.
Rabbocco dell'olio motoreAttenzione
In caso di fuoriuscita di olio, pulirlo e smaltirlo correttamente.
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È proibito l'utilizzo di oli motore per
tutti i motori a benzina di sola qualità
ACEA, poiché potrebbe causare
danni al motore in certe condizioni di
esercizio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 310.
Additivi dell'olio motore
L'uso di additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Viscosità dell'olio motore
Il grado di viscosità SAE fornisce
informazioni sulla densità dell'olio.
L'olio multigrado è indicato da due
cifre, ad esempio SAE 5W-30. La
prima cifra, seguita da una W, indica la viscosità alle basse temperature,
mentre la seconda cifra mostra la
viscosità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tempe‐
ratura ambiente minima 3 310.
Tutti i gradi di viscosità raccomandati sono adatti per temperature ambienteelevate.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante
antigelo acido organico del tipo a
lunga durata (LLC) approvato per il
veicolo. Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anti-corrosione
eccellente e una protezione dal gelo
fino a -28 °C. In zone fredde caratte‐
rizzate da temperature molto basse, il
liquido di raffreddamento messo in
fabbrica protegge dal gelo fino a ca.
-37 °C. Questa concentrazione deve
essere mantenuta tutto l'anno. L'uso
di additivi del liquido di raffredda‐
mento che servono a fornire una
maggiore protezione anticorrosione o una tenuta contro le perdite può
causare problemi di funzionamento.
Si declina ogni responsabilità per
eventuali conseguenze dell'uso di
additivi del liquido di raffreddamento.

Manutenzione307Liquido di lavaggioUsare solo liquido di lavaggio appro‐
vato per il veicolo per non danneg‐
giare le spazzole del tergicristallo, la
vernice del veicolo o componenti in
plastica e gomma. Rivolgersi ad
un'officina.
Liquido dei freni e della frizione
Con il tempo, il liquido dei freni
assorbe umidità, e questo riduce l'ef‐
ficacia dei freni. Il liquido dei freni
dovrà pertanto essere sostituito all'in‐ tervallo specificato.
AdBlue
Usare solo AdBlue per ridurre gli
ossidi di azoto nell'emissione dei gas
di scarico 3 181.

308Dati tecniciDati tecniciIdentificazione del veicolo..........308
Numero di telaio (VIN) .............308
Targhetta di identificazione .....308
Identificazione del motore .......309
Dati del veicolo .......................... 310
Liquidi e lubrificanti raccomandati .......................... 310
Dati del motore ........................ 313
Prestazioni ............................... 315
Peso del veicolo ......................318
Dimensioni del veicolo .............321
Capacità .................................. 322
Pressione dei pneumatici ........323
Dimensioni di installazione del gancio di traino .......................327Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio è visibile dal para‐
brezza.
Il numero identificativo del veicolo può essere stampigliato sulla
targhetta di identificazione e sul
pianale del pavimento, sotto la rela‐
tiva copertura, visibile sotto una
copertura o nel vano motore sulla
lamiera della carrozzeria di destra.
Targhetta di identificazione
L'etichetta di identificazione si trova
sul telaio della portiera anteriore sini‐
stra o destra.
