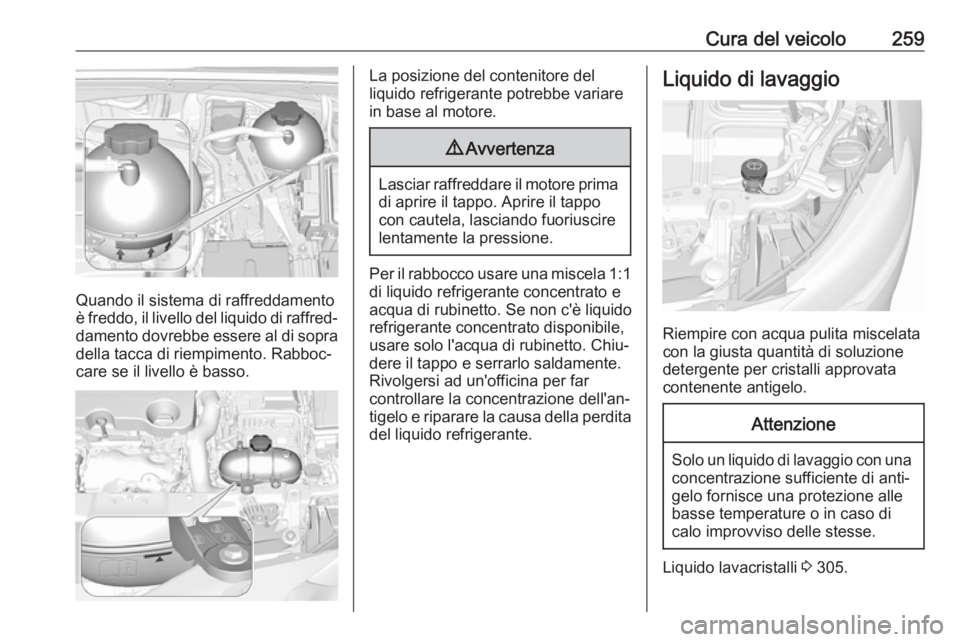

Cura del veicolo259
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
La posizione del contenitore del
liquido refrigerante potrebbe variare
in base al motore.9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
acqua di rubinetto. Se non c'è liquido
refrigerante concentrato disponibile,
usare solo l'acqua di rubinetto. Chiu‐
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvata
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 305.
Page 262 of 349

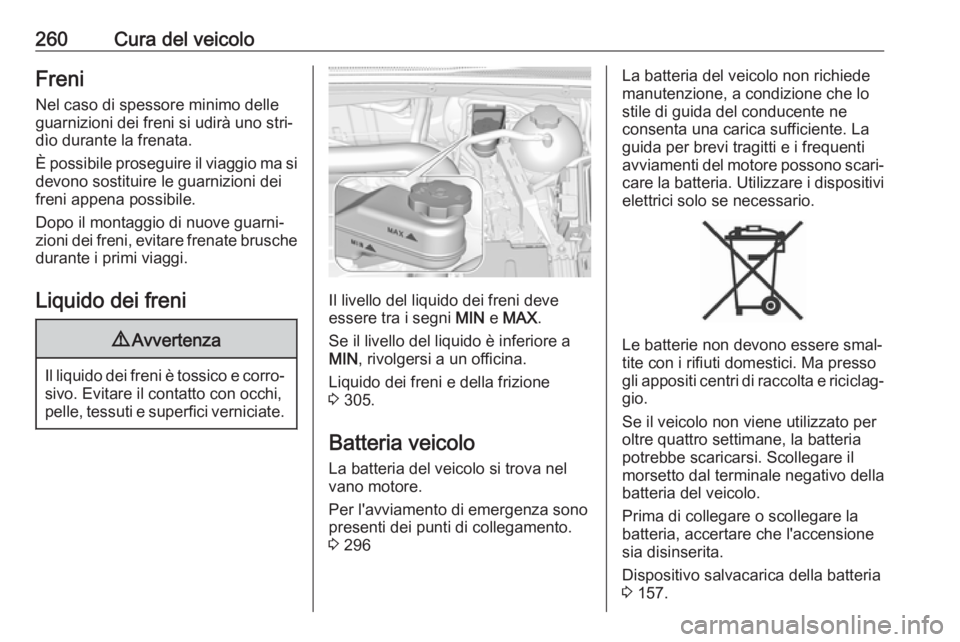

260Cura del veicoloFreniNel caso di spessore minimo delle
guarnizioni dei freni si udirà uno stri‐
dìo durante la frenata.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 305.
Batteria veicolo La batteria del veicolo si trova nel
vano motore.
Per l'avviamento di emergenza sono
presenti dei punti di collegamento.
3 296
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 157.
Page 263 of 349

Cura del veicolo261Scollegamento della batteria
Se la batteria del veicolo deve essere scollegata (per esempio per lavori di
manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga sempre sostituita con un'altra dello
stesso tipo.Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Stop-start 3 175.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 296.

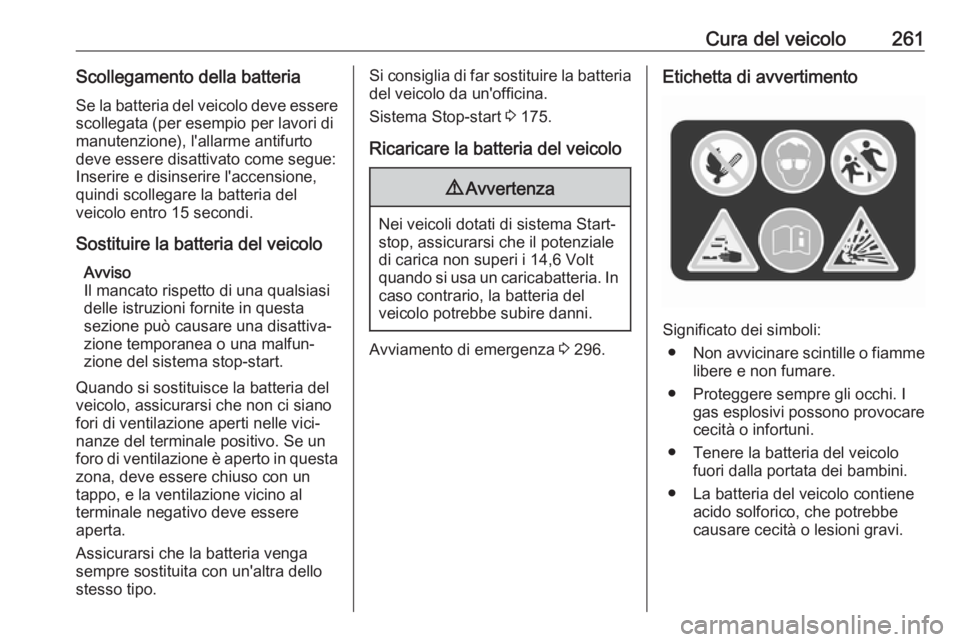

Etichetta di avvertimento
Significato dei simboli:
● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
Page 264 of 349

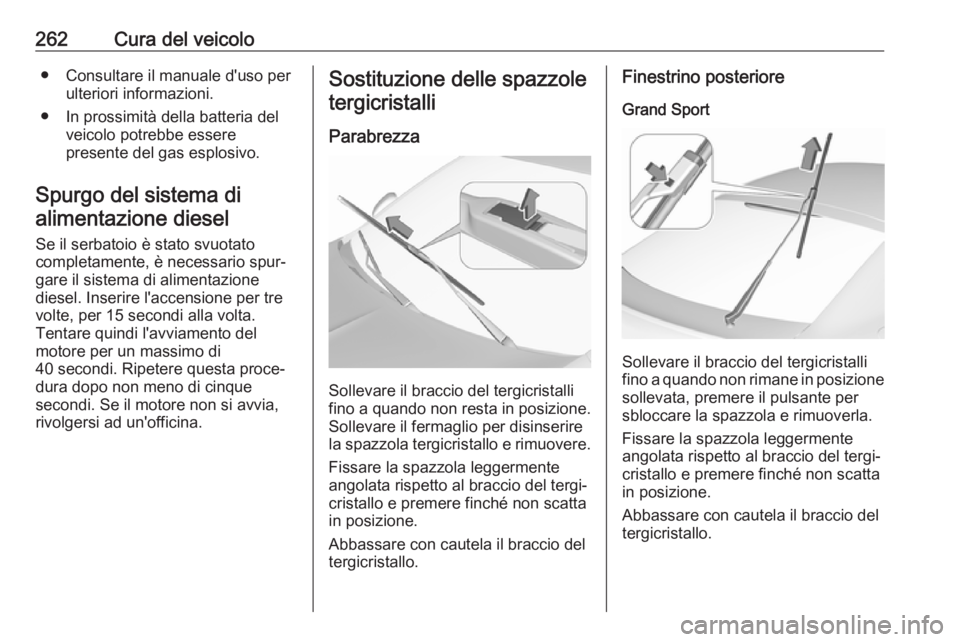

262Cura del veicolo● Consultare il manuale d'uso perulteriori informazioni.
● In prossimità della batteria del veicolo potrebbe essere
presente del gas esplosivo.
Spurgo del sistema di alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi alla volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo non meno di cinque
secondi. Se il motore non si avvia, rivolgersi ad un'officina.Sostituzione delle spazzole
tergicristalli
Parabrezza
Sollevare il braccio del tergicristalli
fino a quando non resta in posizione. Sollevare il fermaglio per disinserirela spazzola tergicristallo e rimuovere.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Finestrino posteriore
Grand Sport
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Page 265 of 349

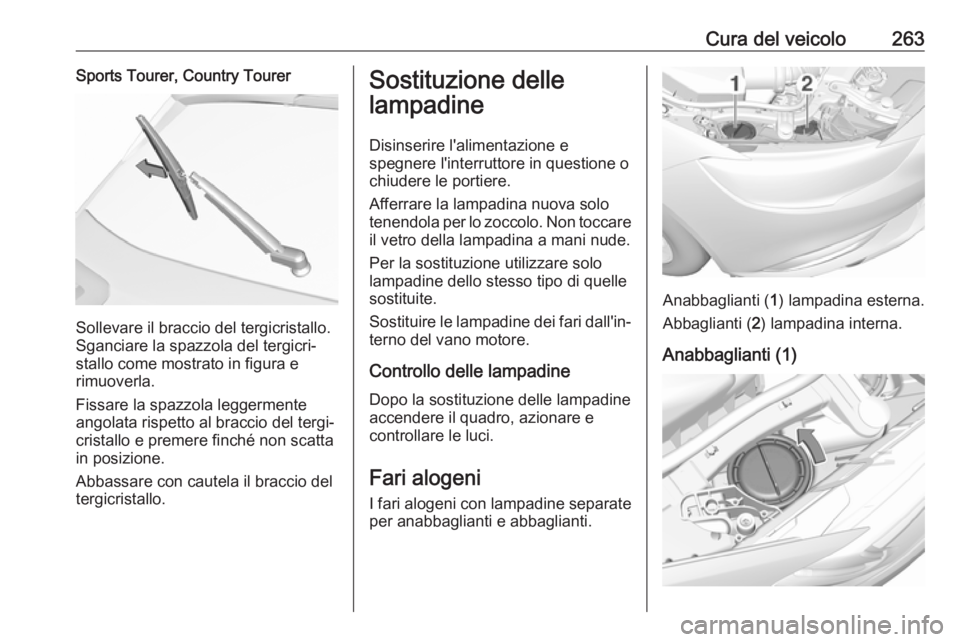

Cura del veicolo263Sports Tourer, Country Tourer
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.
Anabbaglianti ( 1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)
Page 266 of 349

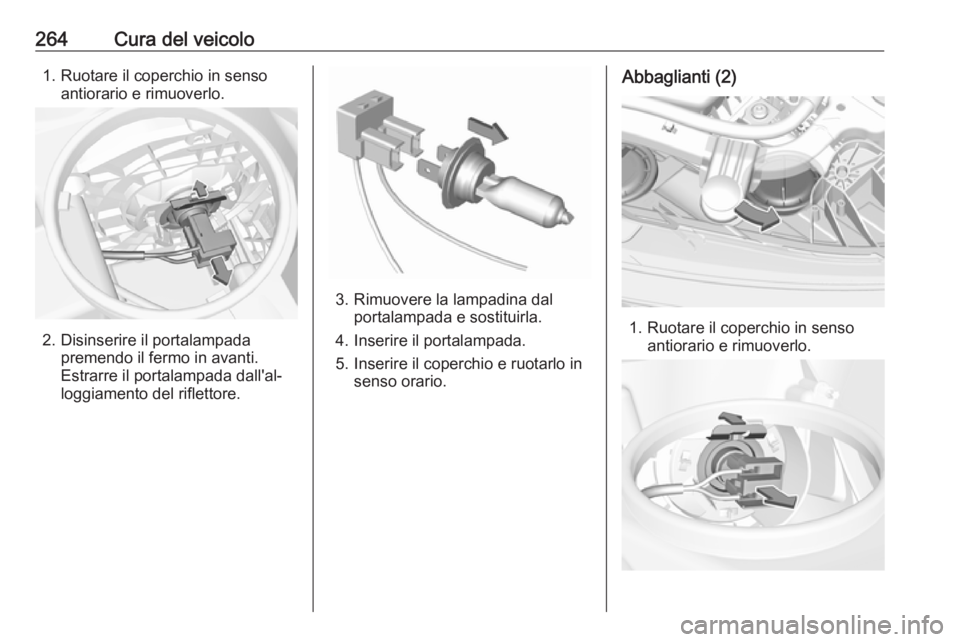

264Cura del veicolo1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Disinserire il portalampada premendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
Page 267 of 349

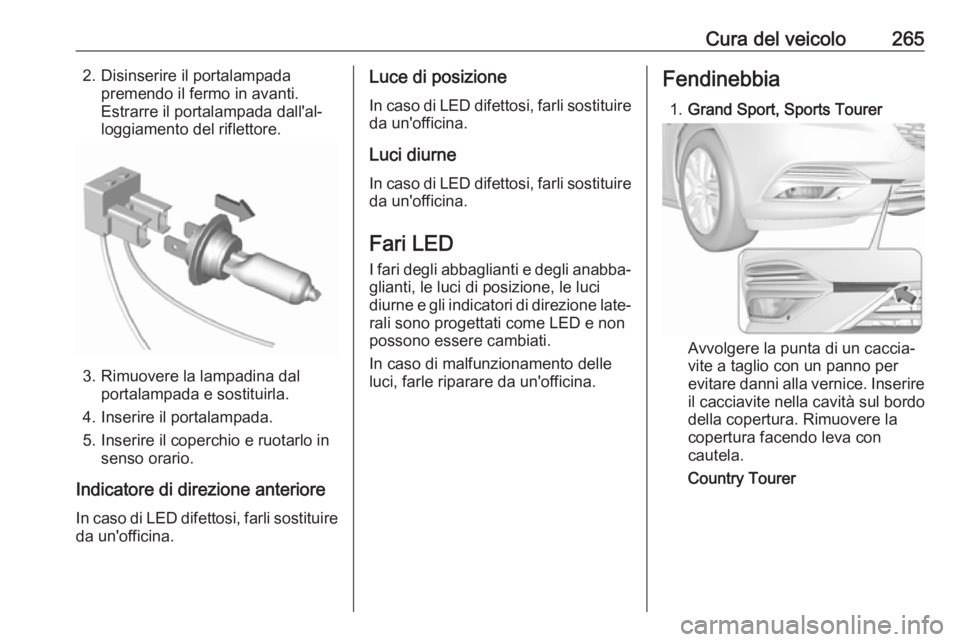

Cura del veicolo2652. Disinserire il portalampadapremendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Indicatore di direzione anteriore In caso di LED difettosi, farli sostituireda un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione late‐
rali sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.Fendinebbia
1. Grand Sport, Sports Tourer
Avvolgere la punta di un caccia‐
vite a taglio con un panno per
evitare danni alla vernice. Inserire
il cacciavite nella cavità sul bordo
della copertura. Rimuovere la
copertura facendo leva con
cautela.
Country Tourer
Page 268 of 349

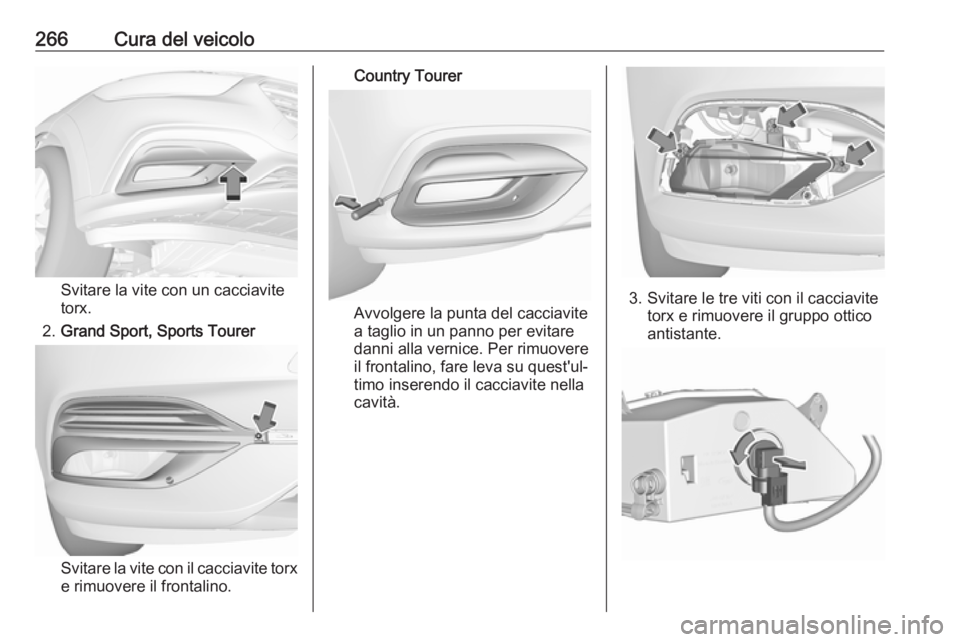

266Cura del veicolo
Svitare la vite con un cacciavite
torx.
2. Grand Sport, Sports Tourer
Svitare la vite con il cacciavite torx
e rimuovere il frontalino.
Country Tourer
Avvolgere la punta del cacciavite
a taglio in un panno per evitare
danni alla vernice. Per rimuovere il frontalino, fare leva su quest'ul‐
timo inserendo il cacciavite nella cavità.3. Svitare le tre viti con il cacciavite torx e rimuovere il gruppo ottico
antistante.
Page 269 of 349

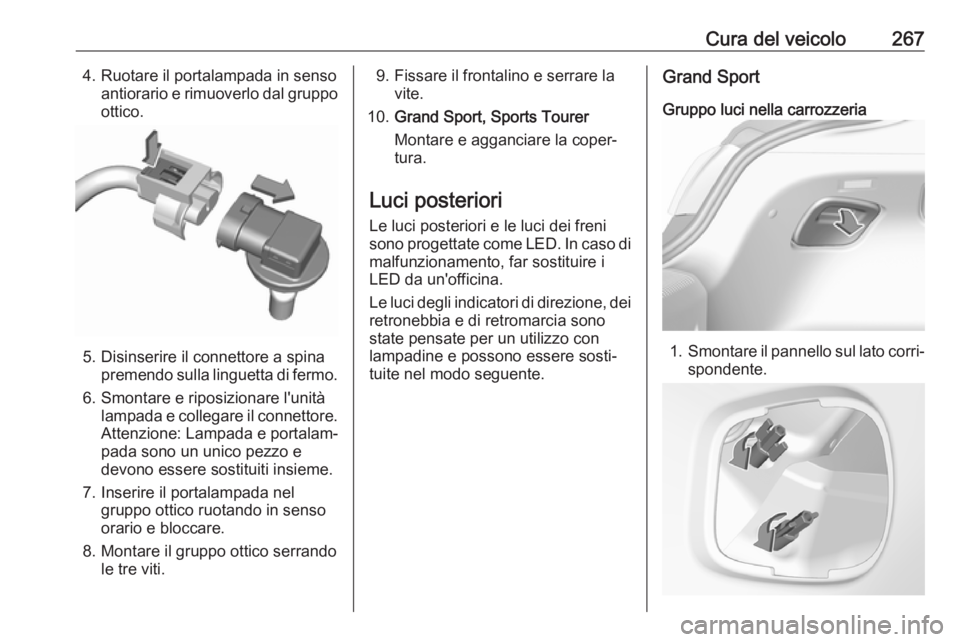

Cura del veicolo2674. Ruotare il portalampada in sensoantiorario e rimuoverlo dal gruppoottico.
5. Disinserire il connettore a spina premendo sulla linguetta di fermo.
6. Smontare e riposizionare l'unità lampada e collegare il connettore.
Attenzione: Lampada e portalam‐
pada sono un unico pezzo e
devono essere sostituiti insieme.
7. Inserire il portalampada nel gruppo ottico ruotando in senso
orario e bloccare.
8. Montare il gruppo ottico serrando le tre viti.
9. Fissare il frontalino e serrare lavite.
10. Grand Sport, Sports Tourer
Montare e agganciare la coper‐
tura.
Luci posteriori
Le luci posteriori e le luci dei freni
sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.
Le luci degli indicatori di direzione, dei retronebbia e di retromarcia sono
state pensate per un utilizzo con
lampadine e possono essere sosti‐
tuite nel modo seguente.Grand Sport
Gruppo luci nella carrozzeria
1. Smontare il pannello sul lato corri‐
spondente.
Page 270 of 349

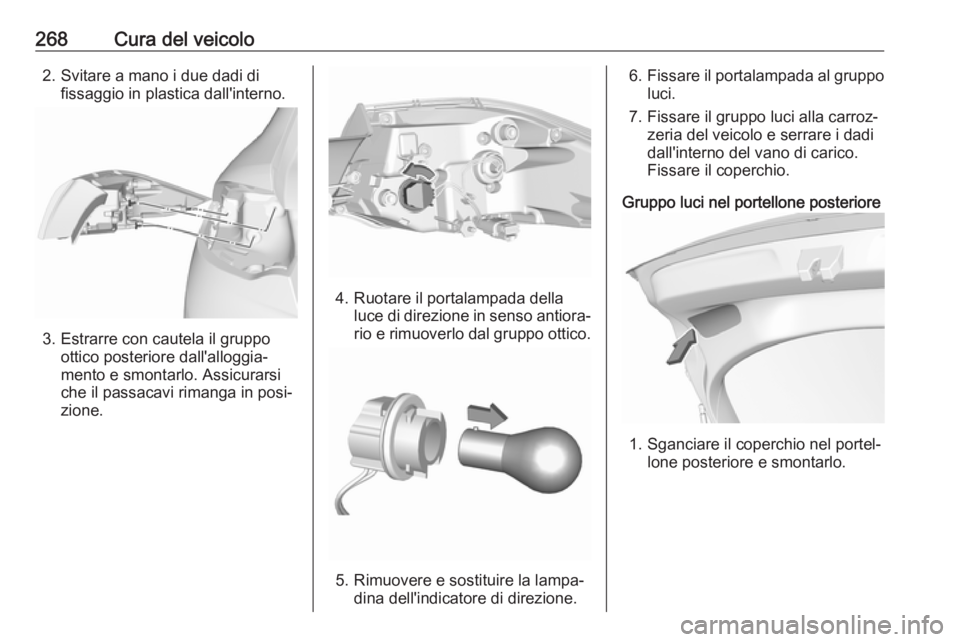

268Cura del veicolo2. Svitare a mano i due dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi‐
zione.
4. Ruotare il portalampada della luce di direzione in senso antiora‐
rio e rimuoverlo dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina dell'indicatore di direzione.
6.Fissare il portalampada al gruppo
luci.
7. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
