Sedili, sistemi di sicurezza69del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
Maxi Cosi Cabriofix per bambini fino
a 13 kg per il gruppo 0, gruppo 0+ e
Duo Plus per bambini da 13 kg fino a
18 kg nel gruppo I.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

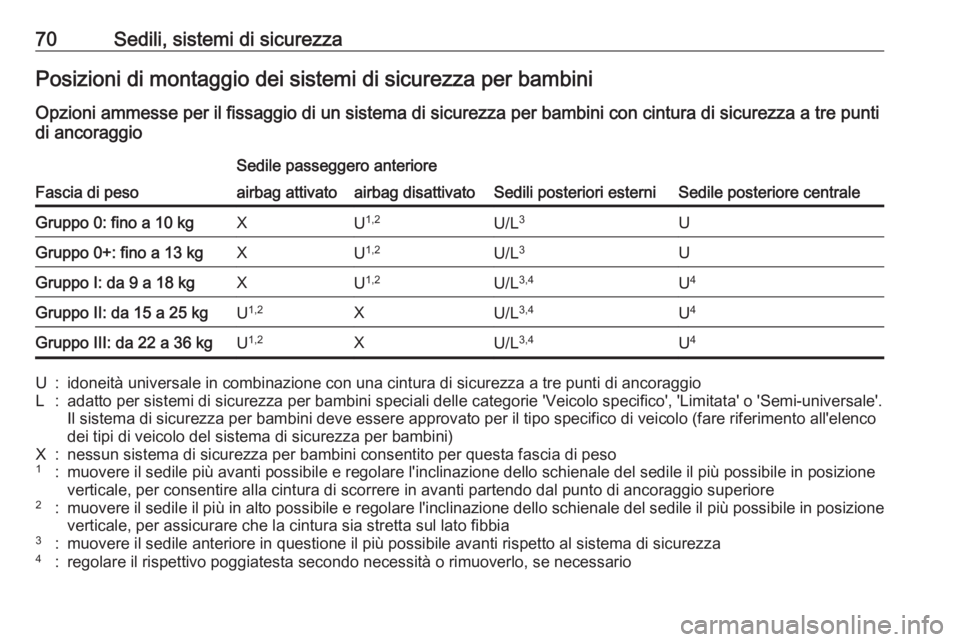

70Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1,2U/L 3UGruppo 0+: fino a 13 kgXU1,2U/L 3UGruppo I: da 9 a 18 kgXU1,2U/L 3,4U4Gruppo II: da 15 a 25 kgU1,2XU/L 3,4U4Gruppo III: da 22 a 36 kgU1,2XU/L 3,4U4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario

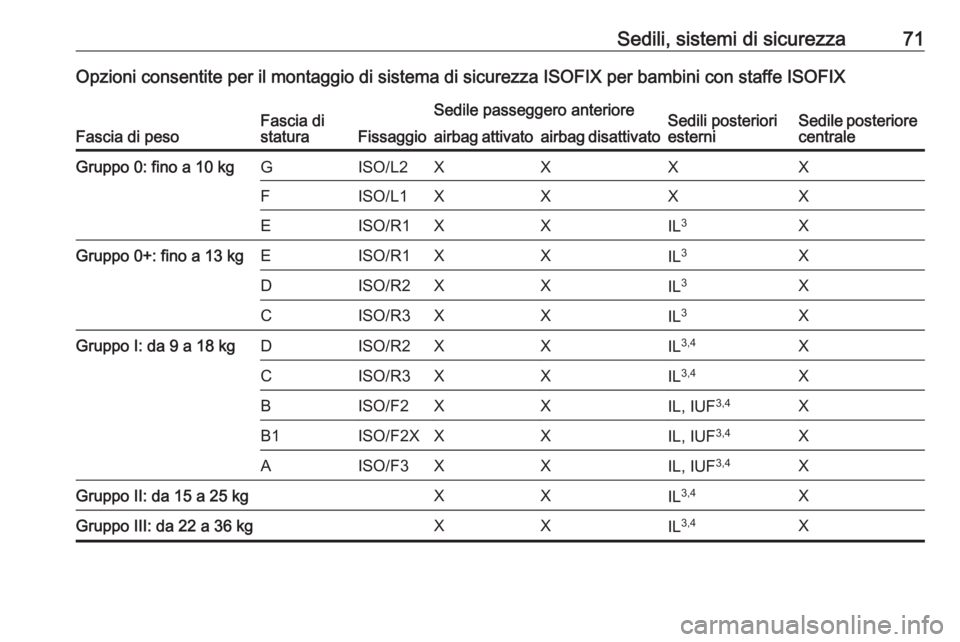

Sedili, sistemi di sicurezza71Opzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di pesoFascia di
staturaFissaggio
Sedile passeggero anterioreSedili posteriori
esterniSedile posteriore centraleairbag attivatoairbag disattivatoGruppo 0: fino a 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppo 0+: fino a 13 kgEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XGruppo I: da 9 a 18 kgDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF3,4XGruppo II: da 15 a 25 kgXXIL3,4XGruppo III: da 22 a 36 kgXXIL3,4X

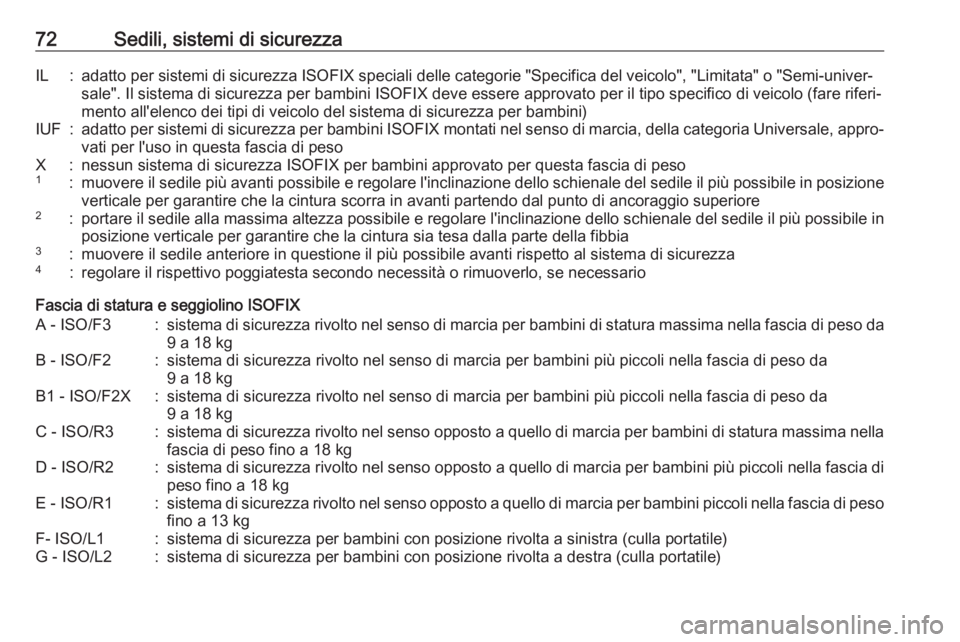

72Sedili, sistemi di sicurezzaIL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)

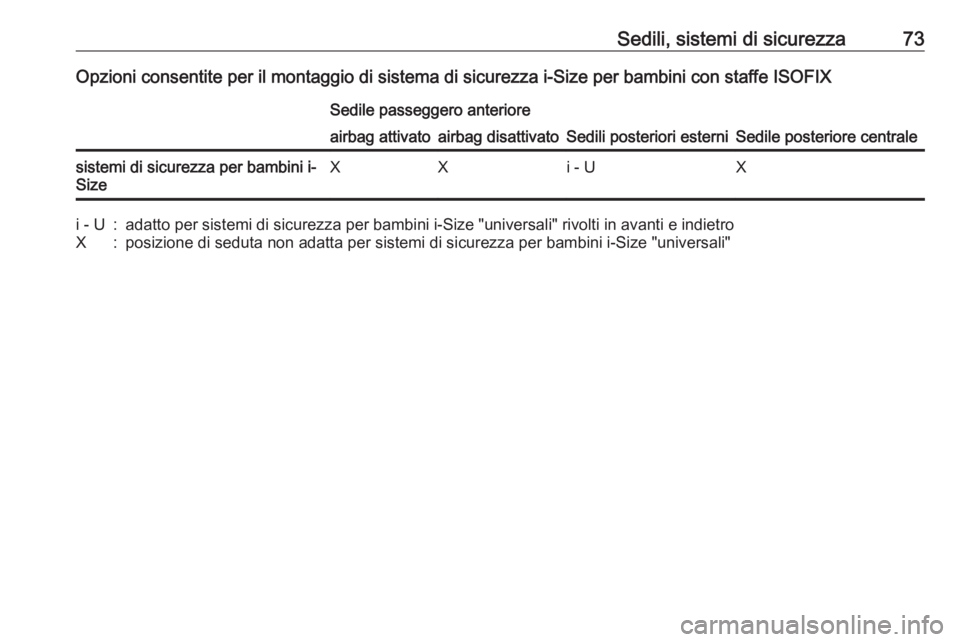

Sedili, sistemi di sicurezza73Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIXSedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatosistemi di sicurezza per bambini i-
SizeXXi - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

74Sedili, sistemi di sicurezzaSistema di protezione
pedoni
Cofano attivo
Il sistema di protezione pedoni contri‐
buisce a ridurre eventuali lesioni ai
pedoni in caso di urto frontale.
Quando i sensori nel paraurti ante‐
riore rilevano un impatto inevitabile
nell'intervallo di velocità compreso tra 25 km/h e 50 km/h, la parte posterioreparte del cofano si solleva per ridurre
le lesioni alla testa dei pedoni.
Inoltre il paraurti anteriori è progettato per ridurre eventuali lesioni agli arti
inferiori dei pedoni.
Il cofano attivo può essere azionato
una sola volta e rimane nella posi‐
zione sollevata. Viene visualizzato un
messaggio nel Driver Information
Center.
Adattando lo stile di guida di conse‐
guenza, rivolgersi il prima possibile a
un'officina per far sostituire gli attua‐
tori, le cerniere e il cofano.9 Avvertenza
Non guidare con il cofano solle‐
vato.
9 Avvertenza
Dopo qualsiasi incidente frontale,
anche se il paraurti anteriore può
apparire intatto i sensori potreb‐
bero essere danneggiati. Eseguire un controllo in officina per verifi‐
care il corretto funzionamento dei
sensori.
Il sistema potrebbe non scattare nelle condizioni seguenti:
● L'urto è fuori dalla portata del sensore.
● I sensori sono guasti o resi inser‐
vibili da accessori aggiunti.
● Il cofano è bloccato da neve o ghiaccio.
● La velocità del veicolo è fuori dall'intervallo di attivazione.
● L'oggetto è troppo piccolo.
Abbassamento manuale del
cofano9 Avvertenza
Dopo che il sistema è stato atti‐
vato, le cerniere del cofano sono
calde. Non toccare.
Per guidare fino all'officina occorre abbassare manualmente il cofano
scattato:
1. Tirare la leva di sblocco del cofano.
2. Spingere il fermo di sicurezza sul lato sinistro del veicolo.
3. Aprire il cofano di circa 20 cm e abbassarlo lentamente, senza
farlo innestare nella chiusura.
4. Spingere in basso il cofano con entrambe le mani, con piccole
spinte alternate agli angoli destro
e sinistro.
9 Avvertenza
Tenersi lontano dal bordo del
cofano per evitare lesioni.

Sedili, sistemi di sicurezza755. Verificare che il cofano sia inne‐stato sul retro.
6. Chiudere il cofano sul davanti e verificare che sia innestato
3 256.

76Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................76
Cassettino portaoggetti .............76
Portabibite ................................. 76
Cassetto anteriore .....................77
Vano portaocchiali .....................77
Vano portaoggetti nel bracciolo ................................... 77
Portaoggetti della consolle centrale ..................................... 77
Vano di carico .............................. 78
Copertura del vano di carico .....81
Copertura portaoggetti del pianale posteriore .....................83
Portaoggetti posteriore ..............83
Occhielli di ancoraggio ..............84
Sistema di gestione del carico ...84
Rete di sicurezza .......................84
Triangolo d'emergenza ..............87
Kit di pronto soccorso ................87
Sistema portapacchi ....................88
Portapacchi ............................... 88
Informazioni sul carico .................89Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
contrale, dietro un pannello. Aprire la
copertura.

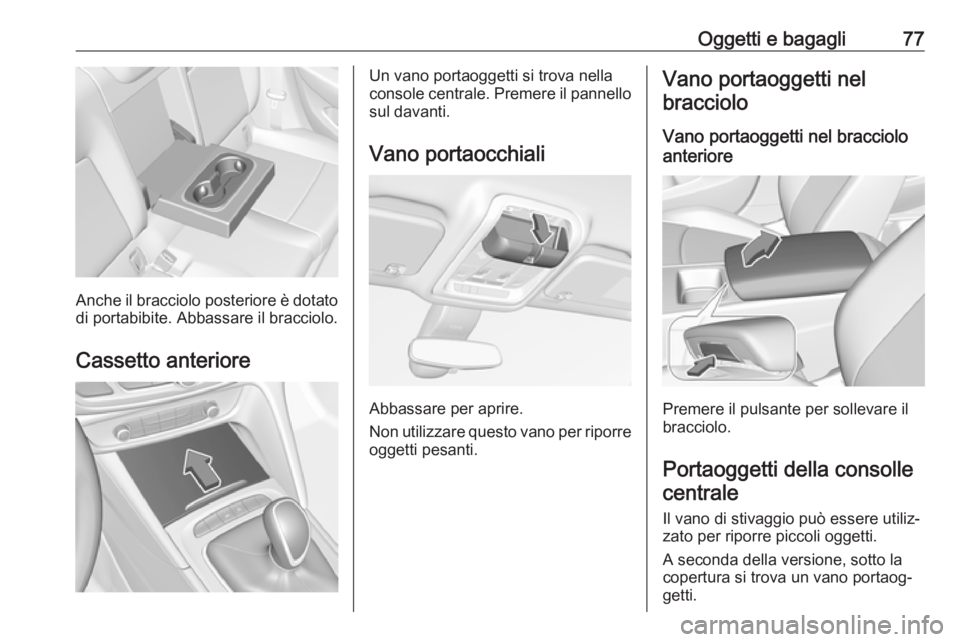

Oggetti e bagagli77
Anche il bracciolo posteriore è dotato
di portabibite. Abbassare il bracciolo.
Cassetto anteriore
Un vano portaoggetti si trova nella
console centrale. Premere il pannello sul davanti.
Vano portaocchiali
Abbassare per aprire.
Non utilizzare questo vano per riporre
oggetti pesanti.
Vano portaoggetti nel
bracciolo
Vano portaoggetti nel bracciolo
anteriore
Premere il pulsante per sollevare il
bracciolo.
Portaoggetti della consollecentrale
Il vano di stivaggio può essere utiliz‐
zato per riporre piccoli oggetti.
A seconda della versione, sotto la
copertura si trova un vano portaog‐
getti.

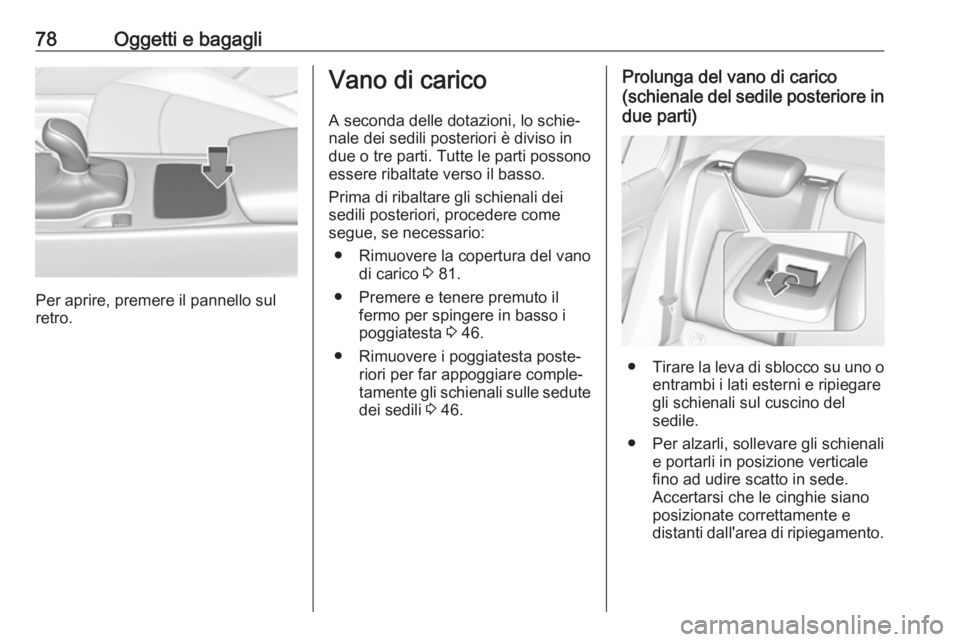

78Oggetti e bagagli
Per aprire, premere il pannello sul
retro.
Vano di carico
A seconda delle dotazioni, lo schie‐
nale dei sedili posteriori è diviso in
due o tre parti. Tutte le parti possono
essere ribaltate verso il basso.
Prima di ribaltare gli schienali dei
sedili posteriori, procedere come
segue, se necessario:
● Rimuovere la copertura del vano di carico 3 81.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 46.
● Rimuovere i poggiatesta poste‐ riori per far appoggiare comple‐
tamente gli schienali sulle sedute
dei sedili 3 46.Prolunga del vano di carico
(schienale del sedile posteriore in due parti)
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del
sedile.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Accertarsi che le cinghie siano
posizionate correttamente e
distanti dall'area di ripiegamento.
