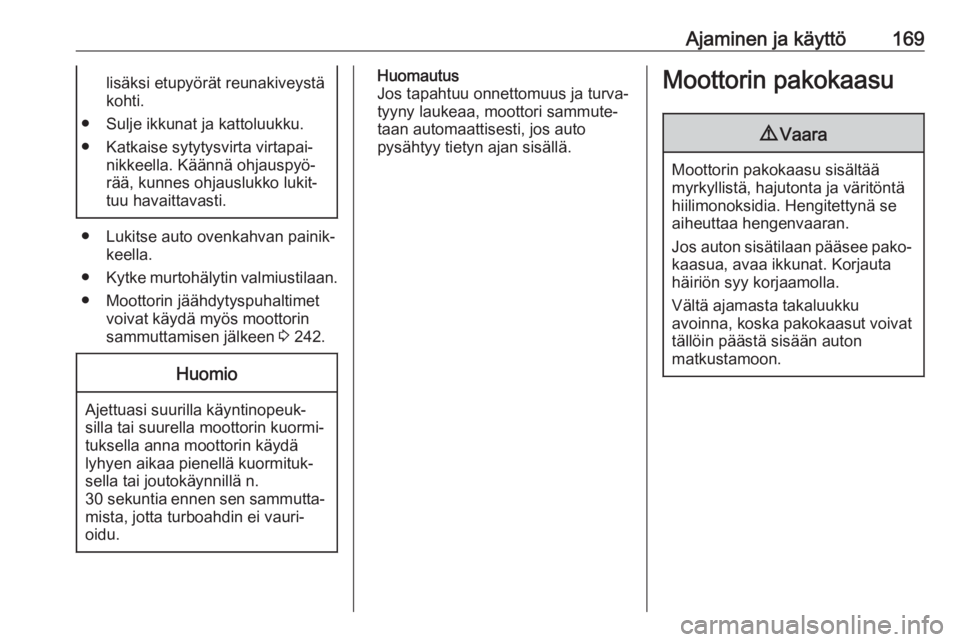

Ajaminen ja käyttö169lisäksi etupyörät reunakiveystä
kohti.
● Sulje ikkunat ja kattoluukku.
● Katkaise sytytysvirta virtapai‐ nikkeella. Käännä ohjauspyö‐
rää, kunnes ohjauslukko lukit‐
tuu havaittavasti.
● Lukitse auto ovenkahvan painik‐ keella.
● Kytke murtohälytin valmiustilaan.
● Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin
sammuttamisen jälkeen 3 242.
Huomio
Ajettuasi suurilla käyntinopeuk‐
silla tai suurella moottorin kuormi‐
tuksella anna moottorin käydä
lyhyen aikaa pienellä kuormituk‐
sella tai joutokäynnillä n.
30 sekuntia ennen sen sammutta‐
mista, jotta turboahdin ei vauri‐ oidu.
Huomautus
Jos tapahtuu onnettomuus ja turva‐
tyyny laukeaa, moottori sammute‐
taan automaattisesti, jos auto
pysähtyy tietyn ajan sisällä.Moottorin pakokaasu9 Vaara
Moottorin pakokaasu sisältää
myrkyllistä, hajutonta ja väritöntä
hiilimonoksidia. Hengitettynä se
aiheuttaa hengenvaaran.
Jos auton sisätilaan pääsee pako‐
kaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla.
Vältä ajamasta takaluukku
avoinna, koska pakokaasut voivat
tällöin päästä sisään auton
matkustamoon.

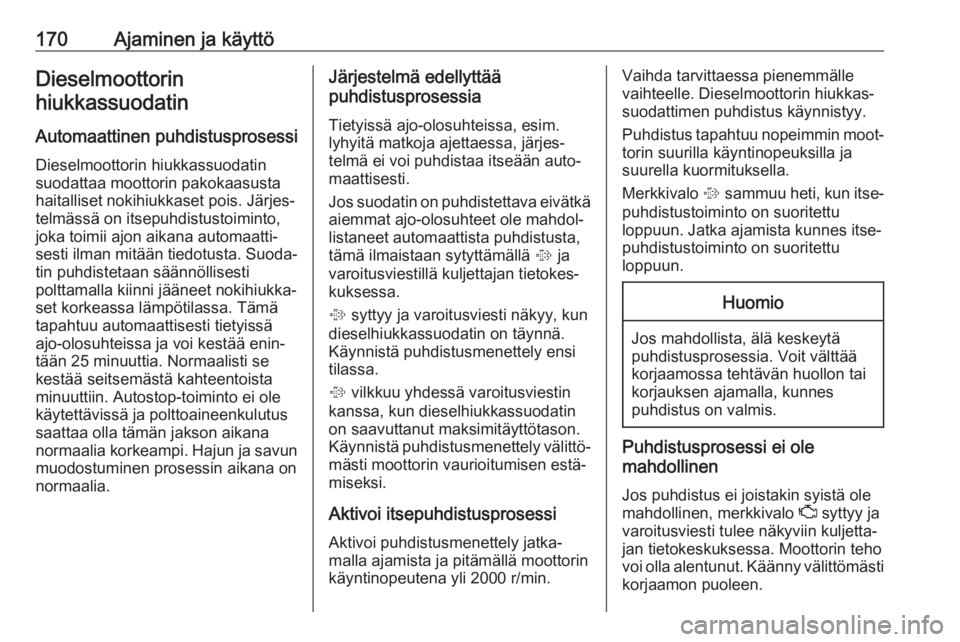

170Ajaminen ja käyttöDieselmoottorin
hiukkassuodatin
Automaattinen puhdistusprosessi
Dieselmoottorin hiukkassuodatin
suodattaa moottorin pakokaasusta
haitalliset nokihiukkaset pois. Järjes‐
telmässä on itsepuhdistustoiminto,
joka toimii ajon aikana automaatti‐
sesti ilman mitään tiedotusta. Suoda‐ tin puhdistetaan säännöllisesti
polttamalla kiinni jääneet nokihiukka‐
set korkeassa lämpötilassa. Tämä
tapahtuu automaattisesti tietyissä
ajo-olosuhteissa ja voi kestää enin‐
tään 25 minuuttia. Normaalisti se
kestää seitsemästä kahteentoista
minuuttiin. Autostop-toiminto ei ole
käytettävissä ja polttoaineenkulutus
saattaa olla tämän jakson aikana
normaalia korkeampi. Hajun ja savun
muodostuminen prosessin aikana on
normaalia.Järjestelmä edellyttää
puhdistusprosessia
Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjes‐
telmä ei voi puhdistaa itseään auto‐
maattisesti.
Jos suodatin on puhdistettava eivätkä aiemmat ajo-olosuhteet ole mahdol‐
listaneet automaattista puhdistusta,
tämä ilmaistaan sytyttämällä % ja
varoitusviestillä kuljettajan tietokes‐
kuksessa.
% syttyy ja varoitusviesti näkyy, kun
dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi
tilassa.
% vilkkuu yhdessä varoitusviestin
kanssa, kun dieselhiukkassuodatin
on saavuttanut maksimitäyttötason.
Käynnistä puhdistusmenettely välittö‐ mästi moottorin vaurioitumisen estä‐
miseksi.
Aktivoi itsepuhdistusprosessi Aktivoi puhdistusmenettely jatka‐
malla ajamista ja pitämällä moottorin
käyntinopeutena yli 2000 r/min.Vaihda tarvittaessa pienemmälle
vaihteelle. Dieselmoottorin hiukkas‐
suodattimen puhdistus käynnistyy.
Puhdistus tapahtuu nopeimmin moot‐
torin suurilla käyntinopeuksilla ja
suurella kuormituksella.
Merkkivalo % sammuu heti, kun itse‐
puhdistustoiminto on suoritettu
loppuun. Jatka ajamista kunnes itse‐
puhdistustoiminto on suoritettu
loppuun.Huomio
Jos mahdollista, älä keskeytä
puhdistusprosessia. Voit välttää
korjaamossa tehtävän huollon tai
korjauksen ajamalla, kunnes
puhdistus on valmis.
Puhdistusprosessi ei ole
mahdollinen
Jos puhdistus ei joistakin syistä ole mahdollinen, merkkivalo Z syttyy ja
varoitusviesti tulee näkyviin kuljetta‐
jan tietokeskuksessa. Moottorin teho
voi olla alentunut. Käänny välittömästi
korjaamon puoleen.

Ajaminen ja käyttö171KatalysaattoriKatalysaattori vähentää pakokaasun
haitallisia aineita.Huomio
Muut kuin sivuilla 3 231, 3 295
mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja
elektroniikkakomponentteja.
Palamaton bensiini voi aiheuttaa
katalysaattorin ylikuumenemisen
ja vaurioitumisen. Siksi on varot‐
tava tarpeettoman pitkää käynnis‐ timen käyttöä, polttoainesäiliön
ajamista tyhjäksi ja moottorin
käynnistämistä työntämällä tai
hinaamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä,
korjauta häiriön syy korjaamolla
mahdollisimman pian. Hätätapauk‐
sessa autolla voidaan ajaa lyhyen
aikaa alhaisella nopeudella ja moot‐
torin alhaisella käyntinopeudella.
AdBlue
Yleisiä tietoja
Valikoiva katalyyttinen pelkistys
(BlueInjection) on menetelmä, joka
alentaa merkittävästi pakokaasu‐
päästöjen typpioksidipitoisuutta.
Tämä saavutetaan suihkuttamalla
Diesel pakokaasunestettä (DEF)
pakojärjestelmään. Nesteen vapaut‐
tama ammoniakki reagoi pakokaasun typpikaasujen (NO x) kanssa ja muut‐
taa ne typeksi ja vedeksi.
Käytössä olevan nesteen nimike on
AdBlue ®
. Se on myrkytön, palama‐
ton, väritön ja hajuton neste, jonka
koostumus on 32 % ureaa ja 68 %
vettä.9 Varoitus
Vältä AdBlue-nesteen joutumista
kosketuksiin silmien tai ihon
kanssa.
Jos ainetta joutuu silmiin, huuhtele
se pois vedellä.
Huomio
Vältä AdBlue-nesteen joutumista
kosketuksiin maalipinnan kanssa.
Jos nestettä pääsee maalipin‐
nalle, huuhtele se pois vedellä.
AdBlue jäätyy noin -11 °C:n lämpöti‐
lassa. Koska auto on varustettu
AdBlue-esilämmittimellä, päästöjen
alentaminen varmistetaan myös
alhaisissa lämpötiloissa. AdBlue-
esilämmitin toimii automaattisesti.
Tyypillinen AdBlue-nesteen kulutus
on noin kaksi litraa per 1 000 km,
mutta se voi olla myös suurempi ajoti‐ lanteesta riippuen (esim. suuri
kuorma tai perävaunun vetäminen).
AdBlue-säiliö
Nestemäärän ilmaisin antaa varoituk‐ sen, kun nestemäärä on noin
viisi litraa. Varoitusviestit näytetään
vain tämän rajan alittuessa. Säiliön
tilavuus 3 304.

172Ajaminen ja käyttöTasovaroituksetKuljettajan tietokeskuksessa näkyy
eri viestejä lasketusta jäljellä olevalla
AdBlue-nesteellä ajettavasta
matkasta riippuen. Viestit ja rajoituk‐
set ovat lainsäädännön edellyttämiä.
Ensimmäinen mahdollinen varoitus
on Säiliön AdBluella voi ajaa vielä: 2
400 km .
Tämä varoitus näkyy kerran hetkelli‐
sesti yhdessä lasketun ajomatkan kanssa. Ajaminen on mahdollista
ilman rajoituksia.
Seuraavalle varoitustasolle siirry‐
tään, kun ajettava matka on alle
1 750 km. Jäljellä olevan ajomatkan
sisältävä viesti näytetään aina syty‐
tysvirran kytkemisen yhteydessä ja
se on vahvistettava 3 113. Lisää
AdBlue-nestettä ennen seuraavalle
varoitustasolle siirtymistä.
Kun jäljellä olevalla AdBlue-nesteellä
ajettava matka on alle 900 km,
seuraavat varoitusviestit näkyvät
vuorotellen eikä niitä voi poistaa:
● AdBlue vähissä Täytä nyt
● Moott. uusi käynn. estetty 900
km .Lisäksi merkkivalo Y vilkkuu jatku‐
vasti.
Huomautus
Jos AdBlue-nesteen kulutus on
suuri, tämä varoitus saattaa näkyä
kuljettajan tietokeskuksessa ilman
aiempia varoitusvaiheita.
Viimeiselle varoitustasolle siirrytään,
kun AdBlue-säiliö on tyhjä. Moottorin
käynnistäminen uudelleen ei ole mahdollista. Seuraavat varoitusviestit näkyvät vuorotellen eikä niitä voi
poistaa:
● AdBlue loppu Täytä nyt
● Moottori ei käynn. uud. .
Lisäksi merkkivalo Y vilkkuu jatku‐
vasti.
Moottorin käynnistyksen aktiivisen
estämisen jälkeen näkyy seuraava
viesti:
Lisää AdBluenestettä ennen auton
käynnistämistä .
Säiliö on täytettävä kokonaan
AdBlue-nesteellä, muuten moottoria
ei voi käynnistää uudelleen.
3 304Varoitukset suurista päästöistä
Jos pakokaasupäästöt nousevat
tietyn arvon yläpuolelle, kuljettajan tietokeskuksessa näytetään vastaa‐
via varoituksia.
Näytössä esitetään kehotuksia
tarkastaa pakojärjestelmä ja lopuksi
tulee ilmoitus moottorin uudelleen
käynnistämisen estämisestä. Nämä
rajoitukset ovat lainsäädännön edel‐
lyttämiä.
Ota yhteys korjaamoon apua varten.
AdBluen täyttöHuomio
Käytä vain AdBlue-nestettä, joka
täyttää eurooppalaisten standar‐
dien DIN 70 070 ja ISO 22241-1
vaatimukset.
Älä käytä lisäaineita.
Älä laimenna AdBlueta.
Muuten valikoiva katalyyttinen
pelkistysjärjestelmä voi vaurioitua.

Ajaminen ja käyttö173Huomautus
Jos huoltoasemalla ei ole saatavana
henkilöautoille tarkoitetulla täyttö‐
suuttimella varustettua täyttöpump‐
pua, käytä roiskeiden tai ylivalumi‐
sen estämiseksi vain AdBlue-pulloja tai -säiliöitä, joissa on tiivistettävä
sovitin uudelleentäyttöä varten.
Tämä varmistaa myös, että polttoai‐ nesäiliöstä tulevat höyryt saadaan
talteen eivätkä ne joudu ympäris‐
töön. AdBlue-nestettä on saatavana
monilta huoltoasemilta pulloissa tai
säiliöissä ja sitä voi ostaa esim.
Opel-jälleenmyyjiltä ja muista myyn‐
tipisteistä.
Koska AdBlue-nesteen käyttöaika
on rajoitettu, tarkista vanhentumis‐
päivä ennen nesteen lisäämistä.
Huomautus
Järjestelmä tunnistaa AdBlue-
nesteen lisäämisen vain, kun yllä
mainittu nestemäärän kytkin
säiliössä aktivoituu.
Jos AdBluen täyttöä ei ole havaittu
onnistuneeksi:1. Aja autolla keskeytyksettä 10 minuuttia varmistaen, että
auton nopeus on koko ajan yli
20 km/h.
2. Jos AdBluen täyttö havaitaan onnistuneeksi, AdBluen syötöstäjohtuvat rajoitukset häviävät.
Jos AdBluen täyttöä ei vieläkään
havaita, käänny korjaamon puoleen.
Jos AdBlue-nestettä täytyy lisätä
alle -11 °C:n lämpötilassa, järjes‐
telmä ei ehkä havaitse nesteen
lisäystä. Pysäköi tällöin auto lämpi‐
mämpään paikkaan, kunnes AdBlue muuttuu nestemäiseen muotoon.
Huomautus
Täyttöaukon suojakorkkia avat‐
taessa saattaa vapautua ammoniak‐
kihöyryjä. Älä hengitä höyryjä, ne
ovat pistävän hajuisia. Höyryt eivät
ole haitallisia hengitettynä.
AdBlue-säiliö tulee täyttää kokonaan.
Tämä täytyy tehdä, jos moottorin
käynnistyksen estoa koskeva varoi‐
tusviesti näkyy jo näytössä.
Auton tulee olla pysäköitynä tasai‐
selle alustalle.AdBlue-nesteen täyttöaukko sijaitsee
polttoaineen täyttöaukon luukun
takana auton oikealla puolella takana.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu.
1. Poista avain virtalukosta.
2. Sulje kaikki ovet, jotta auton sisä‐ tilaan ei pääse ammoniakkihöy‐
ryjä.
3. Vapauta polttoaineen täyttöaukon
luukku painamalla sitä 3 233.
4. Irrota suojakorkki täyttöaukosta.
5. Avaa AdBlue-säiliö.

174Ajaminen ja käyttö6.Kiinnitä letkun toinen pää säiliöön
ja ruuvaa toinen pää kiinni täyttö‐
aukkoon.
7. Nosta säiliötä kunnes se on tyhjä tai kunnes virtaus säiliöstä on
loppunut. Tämä saattaa kestää
enintään viisi minuuttia.
8. Aseta säiliö maahan letkun tyhjentämiseksi, odota
15 sekuntia.
9. Kierrä letku irti täyttöaukosta.
10. Laita suojakorkki paikalleen ja kiinnitä se kiertämällä myötäpäi‐
vään.
Huomautus
Hävitä AdBlue-säiliö ympäristöä
koskevien säädösten mukaisesti.
Letkua voidaan käyttää uudelleen
huuhtelemalla se puhtaalla vedellä,
ennen kuin siinä oleva AdBlue
kuivuu.Automaattivaihteisto
Automaattivaihteisto sallii automaat‐
tisen vaihtamisen (automaattitoi‐
minto) tai manuaalisen vaihtamisen
(käsivalintatoiminto).
Manuaalinen vaihteensiirto on
mahdollista manuaalisessa tilassa
siirtämällä valintavipua suuntaan + tai
- tai vetämällä ohjauspyörän siivek‐
keitä.
Vaihteistonäyttö
Kuvissa näkyvät eri versiot.
Toiminto tai valittu vaihde näkyy
kuljettajan tietokeskuksessa.
Automaattitoiminnossa ajo-ohjelman
ilmaisee D.
Manuaalitoiminnossa näytössä
näkyy M ja valittuna olevan vaihteen
numero.
R tarkoittaa peruutusvaihdetta.
N tarkoittaa vapaa-asentoa.
P tarkoittaa P-asentoa.

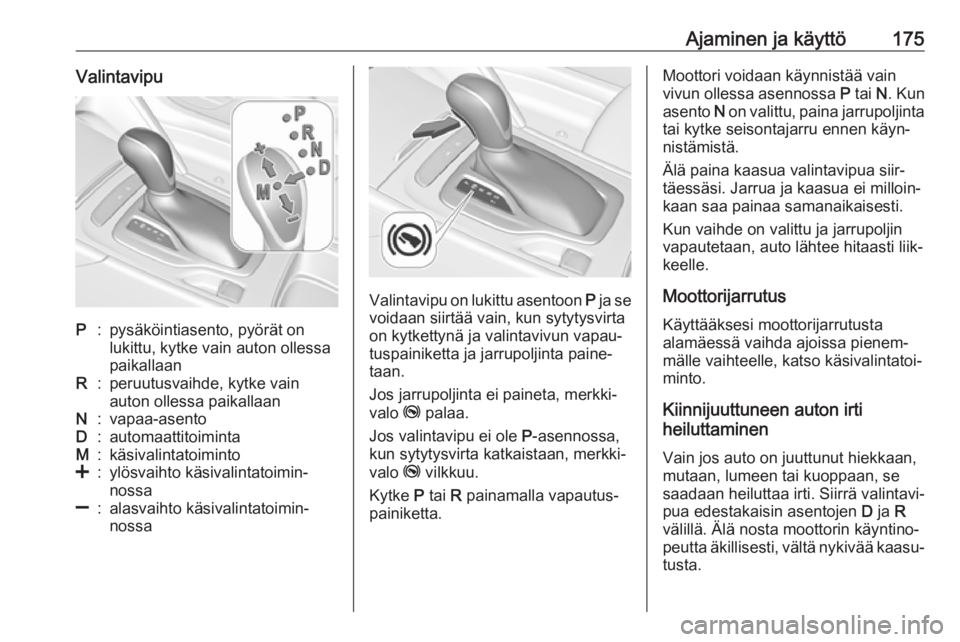

Ajaminen ja käyttö175ValintavipuP:pysäköintiasento, pyörät on
lukittu, kytke vain auton ollessa
paikallaanR:peruutusvaihde, kytke vain auton ollessa paikallaanN:vapaa-asentoD:automaattitoimintaM:käsivalintatoiminto<:ylösvaihto käsivalintatoimin‐
nossa]:alasvaihto käsivalintatoimin‐
nossa
Valintavipu on lukittu asentoon P ja se
voidaan siirtää vain, kun sytytysvirta
on kytkettynä ja valintavivun vapau‐
tuspainiketta ja jarrupoljinta paine‐
taan.
Jos jarrupoljinta ei paineta, merkki‐
valo j palaa.
Jos valintavipu ei ole P-asennossa,
kun sytytysvirta katkaistaan, merkki‐
valo j vilkkuu.
Kytke P tai R painamalla vapautus‐
painiketta.
Moottori voidaan käynnistää vain
vivun ollessa asennossa P tai N. Kun
asento N on valittu, paina jarrupoljinta
tai kytke seisontajarru ennen käyn‐ nistämistä.
Älä paina kaasua valintavipua siir‐
täessäsi. Jarrua ja kaasua ei milloin‐
kaan saa painaa samanaikaisesti.
Kun vaihde on valittu ja jarrupoljinvapautetaan, auto lähtee hitaasti liik‐
keelle.
Moottorijarrutus Käyttääksesi moottorijarrutusta
alamäessä vaihda ajoissa pienem‐
mälle vaihteelle, katso käsivalintatoi‐
minto.
Kiinnijuuttuneen auton irti
heiluttaminen
Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se
saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen D ja R
välillä. Älä nosta moottorin käyntino‐
peutta äkillisesti, vältä nykivää kaasu‐ tusta.

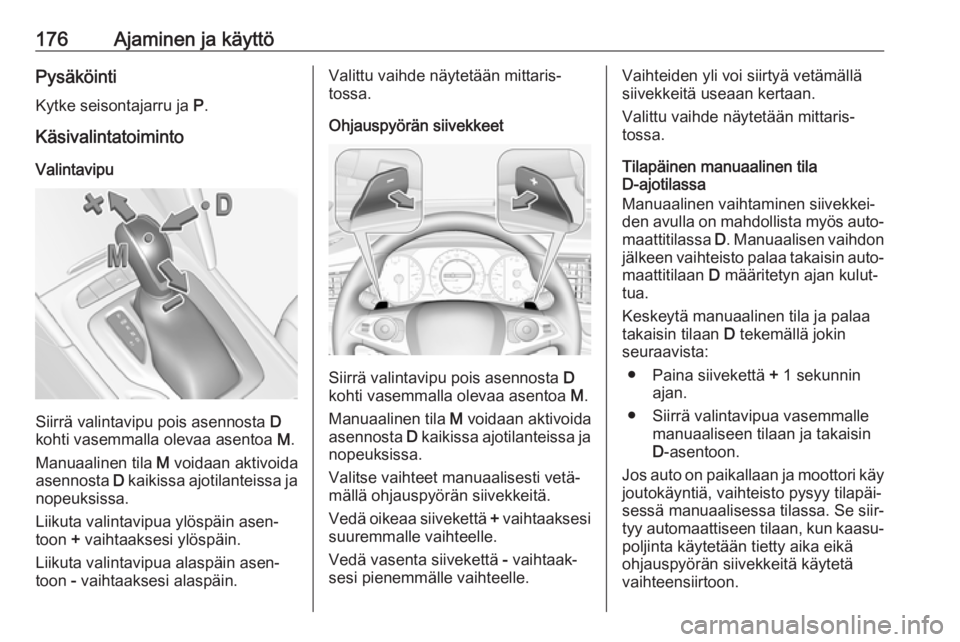

176Ajaminen ja käyttöPysäköintiKytke seisontajarru ja P.
Käsivalintatoiminto
Valintavipu
Siirrä valintavipu pois asennosta D
kohti vasemmalla olevaa asentoa M.
Manuaalinen tila M voidaan aktivoida
asennosta D kaikissa ajotilanteissa ja
nopeuksissa.
Liikuta valintavipua ylöspäin asen‐ toon + vaihtaaksesi ylöspäin.
Liikuta valintavipua alaspäin asen‐
toon - vaihtaaksesi alaspäin.
Valittu vaihde näytetään mittaris‐
tossa.
Ohjauspyörän siivekkeet
Siirrä valintavipu pois asennosta D
kohti vasemmalla olevaa asentoa M.
Manuaalinen tila M voidaan aktivoida
asennosta D kaikissa ajotilanteissa ja
nopeuksissa.
Valitse vaihteet manuaalisesti vetä‐ mällä ohjauspyörän siivekkeitä.
Vedä oikeaa siivekettä + vaihtaaksesi
suuremmalle vaihteelle.
Vedä vasenta siivekettä - vaihtaak‐
sesi pienemmälle vaihteelle.
Vaihteiden yli voi siirtyä vetämällä
siivekkeitä useaan kertaan.
Valittu vaihde näytetään mittaris‐
tossa.
Tilapäinen manuaalinen tila
D-ajotilassa
Manuaalinen vaihtaminen siivekkei‐
den avulla on mahdollista myös auto‐
maattitilassa D. Manuaalisen vaihdon
jälkeen vaihteisto palaa takaisin auto‐ maattitilaan D määritetyn ajan kulut‐
tua.
Keskeytä manuaalinen tila ja palaa
takaisin tilaan D tekemällä jokin
seuraavista:
● Paina siivekettä + 1 sekunnin
ajan.
● Siirrä valintavipua vasemmalle manuaaliseen tilaan ja takaisinD -asentoon.
Jos auto on paikallaan ja moottori käy
joutokäyntiä, vaihteisto pysyy tilapäi‐ sessä manuaalisessa tilassa. Se siir‐
tyy automaattiseen tilaan, kun kaasu‐
poljinta käytetään tietty aika eikä
ohjauspyörän siivekkeitä käytetä
vaihteensiirtoon.

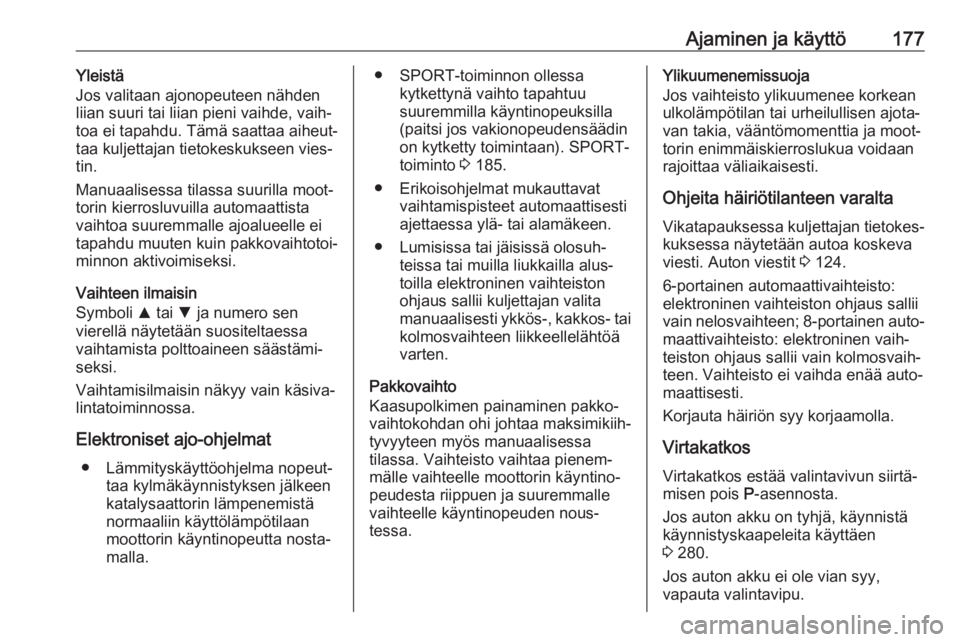

Ajaminen ja käyttö177Yleistä
Jos valitaan ajonopeuteen nähden
liian suuri tai liian pieni vaihde, vaih‐
toa ei tapahdu. Tämä saattaa aiheut‐ taa kuljettajan tietokeskukseen vies‐tin.
Manuaalisessa tilassa suurilla moot‐
torin kierrosluvuilla automaattista
vaihtoa suuremmalle ajoalueelle ei
tapahdu muuten kuin pakkovaihtotoi‐
minnon aktivoimiseksi.
Vaihteen ilmaisin
Symboli R tai S ja numero sen
vierellä näytetään suositeltaessa vaihtamista polttoaineen säästämi‐
seksi.
Vaihtamisilmaisin näkyy vain käsiva‐
lintatoiminnossa.
Elektroniset ajo-ohjelmat ● Lämmityskäyttöohjelma nopeut‐ taa kylmäkäynnistyksen jälkeen
katalysaattorin lämpenemistä
normaaliin käyttölämpötilaan
moottorin käyntinopeutta nosta‐
malla.● SPORT-toiminnon ollessa kytkettynä vaihto tapahtuu
suuremmilla käyntinopeuksilla
(paitsi jos vakionopeudensäädin
on kytketty toimintaan). SPORT-
toiminto 3 185.
● Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti
ajettaessa ylä- tai alamäkeen.
● Lumisissa tai jäisissä olosuh‐ teissa tai muilla liukkailla alus‐
toilla elektroninen vaihteiston
ohjaus sallii kuljettajan valita manuaalisesti ykkös-, kakkos- tai
kolmosvaihteen liikkeellelähtöä
varten.
Pakkovaihto
Kaasupolkimen painaminen pakko‐
vaihtokohdan ohi johtaa maksimikiih‐
tyvyyteen myös manuaalisessa
tilassa. Vaihteisto vaihtaa pienem‐
mälle vaihteelle moottorin käyntino‐
peudesta riippuen ja suuremmalle
vaihteelle käyntinopeuden nous‐
tessa.Ylikuumenemissuoja
Jos vaihteisto ylikuumenee korkean
ulkolämpötilan tai urheilullisen ajota‐
van takia, vääntömomenttia ja moot‐
torin enimmäiskierroslukua voidaan
rajoittaa väliaikaisesti.
Ohjeita häiriötilanteen varalta Vikatapauksessa kuljettajan tietokes‐
kuksessa näytetään autoa koskeva
viesti. Auton viestit 3 124.
6-portainen automaattivaihteisto:
elektroninen vaihteiston ohjaus sallii
vain nelosvaihteen; 8-portainen auto‐
maattivaihteisto: elektroninen vaih‐
teiston ohjaus sallii vain kolmosvaih‐
teen. Vaihteisto ei vaihda enää auto‐
maattisesti.
Korjauta häiriön syy korjaamolla.
Virtakatkos Virtakatkos estää valintavivun siirtä‐misen pois P-asennosta.
Jos auton akku on tyhjä, käynnistä
käynnistyskaapeleita käyttäen
3 280.
Jos auton akku ei ole vian syy,
vapauta valintavipu.

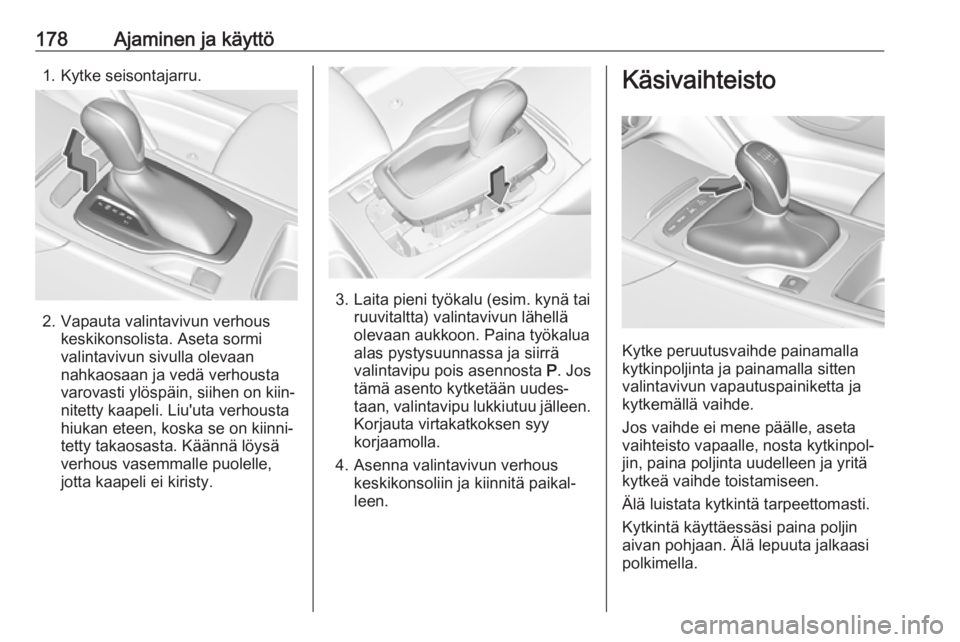

178Ajaminen ja käyttö1. Kytke seisontajarru.
2. Vapauta valintavivun verhouskeskikonsolista. Aseta sormi
valintavivun sivulla olevaan
nahkaosaan ja vedä verhousta
varovasti ylöspäin, siihen on kiin‐
nitetty kaapeli. Liu'uta verhousta
hiukan eteen, koska se on kiinni‐
tetty takaosasta. Käännä löysä
verhous vasemmalle puolelle,
jotta kaapeli ei kiristy.
3. Laita pieni työkalu (esim. kynä tai ruuvitaltta) valintavivun lähellä
olevaan aukkoon. Paina työkalua
alas pystysuunnassa ja siirrä
valintavipu pois asennosta P. Jos
tämä asento kytketään uudes‐
taan, valintavipu lukkiutuu jälleen.
Korjauta virtakatkoksen syy
korjaamolla.
4. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikal‐
leen.
Käsivaihteisto
Kytke peruutusvaihde painamalla
kytkinpoljinta ja painamalla sitten
valintavivun vapautuspainiketta ja
kytkemällä vaihde.
Jos vaihde ei mene päälle, aseta
vaihteisto vapaalle, nosta kytkinpol‐
jin, paina poljinta uudelleen ja yritä
kytkeä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin
aivan pohjaan. Älä lepuuta jalkaasi
polkimella.
