Page 271 of 347

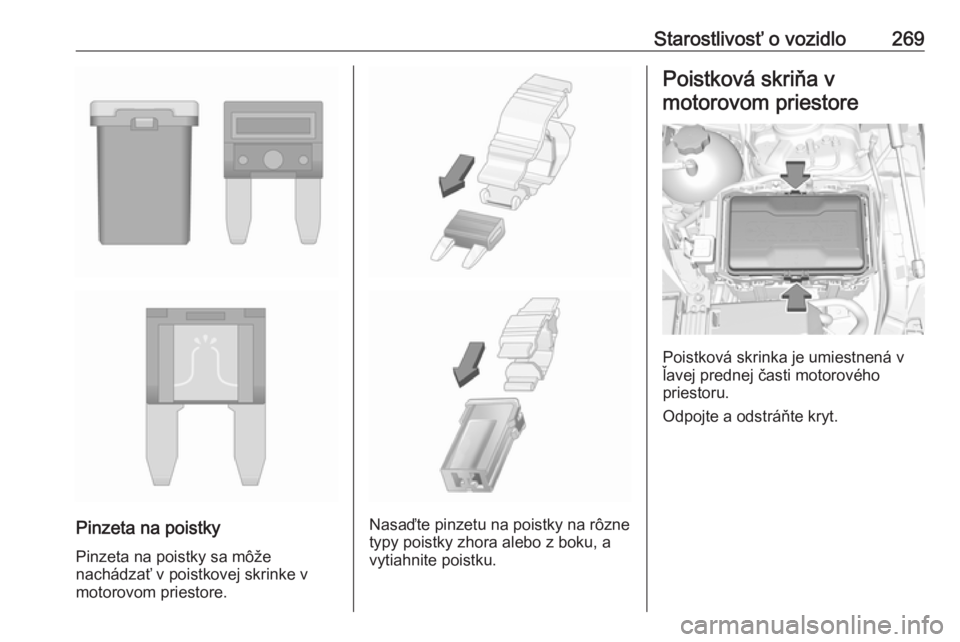

Starostlivosť o vozidlo269
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 272 of 347

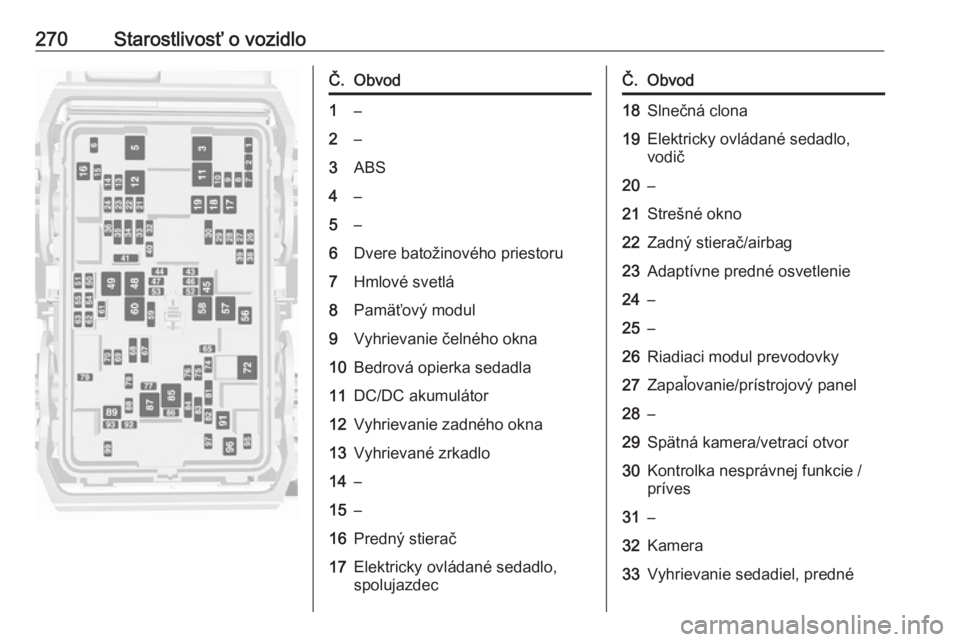

270Starostlivosť o vozidloČ.Obvod1–2–3ABS4–5–6Dvere batožinového priestoru7Hmlové svetlá8Pamäťový modul9Vyhrievanie čelného okna10Bedrová opierka sedadla11DC/DC akumulátor12Vyhrievanie zadného okna13Vyhrievané zrkadlo14–15–16Predný stierač17Elektricky ovládané sedadlo,
spolujazdecČ.Obvod18Slnečná clona19Elektricky ovládané sedadlo,
vodič20–21Strešné okno22Zadný stierač/airbag23Adaptívne predné osvetlenie24–25–26Riadiaci modul prevodovky27Zapaľovanie/prístrojový panel28–29Spätná kamera/vetrací otvor30Kontrolka nesprávnej funkcie /
príves31–32Kamera33Vyhrievanie sedadiel, predné
Page 273 of 347

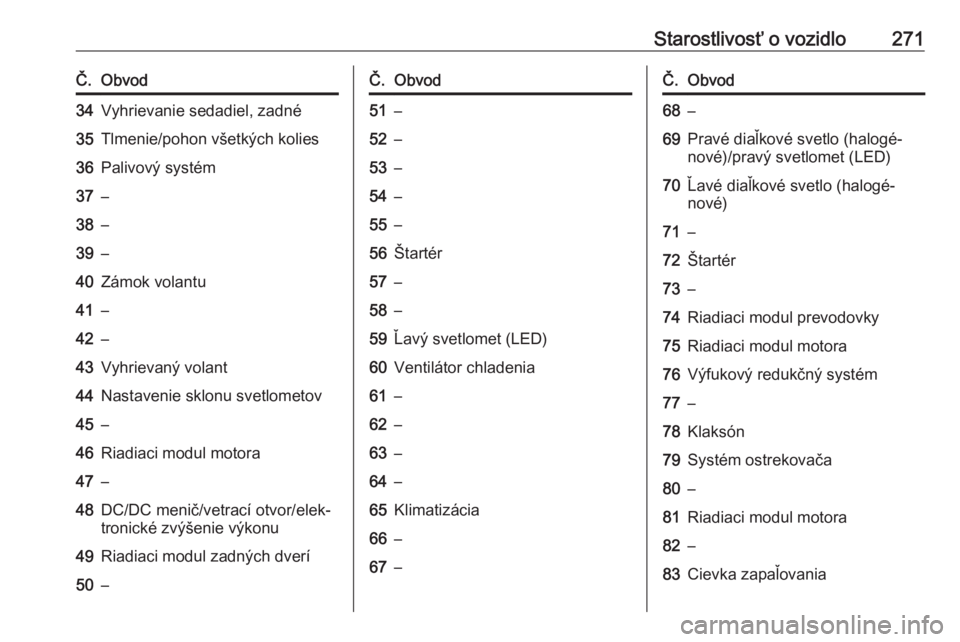

Starostlivosť o vozidlo271Č.Obvod34Vyhrievanie sedadiel, zadné35Tlmenie/pohon všetkých kolies36Palivový systém37–38–39–40Zámok volantu41–42–43Vyhrievaný volant44Nastavenie sklonu svetlometov45–46Riadiaci modul motora47–48DC/DC menič/vetrací otvor/elek‐
tronické zvýšenie výkonu49Riadiaci modul zadných dverí50–Č.Obvod51–52–53–54–55–56Štartér57–58–59Ľavý svetlomet (LED)60Ventilátor chladenia61–62–63–64–65Klimatizácia66–67–Č.Obvod68–69Pravé diaľkové svetlo (halogé‐
nové)/pravý svetlomet (LED)70Ľavé diaľkové svetlo (halogé‐
nové)71–72Štartér73–74Riadiaci modul prevodovky75Riadiaci modul motora76Výfukový redukčný systém77–78Klaksón79Systém ostrekovača80–81Riadiaci modul motora82–83Cievka zapaľovania

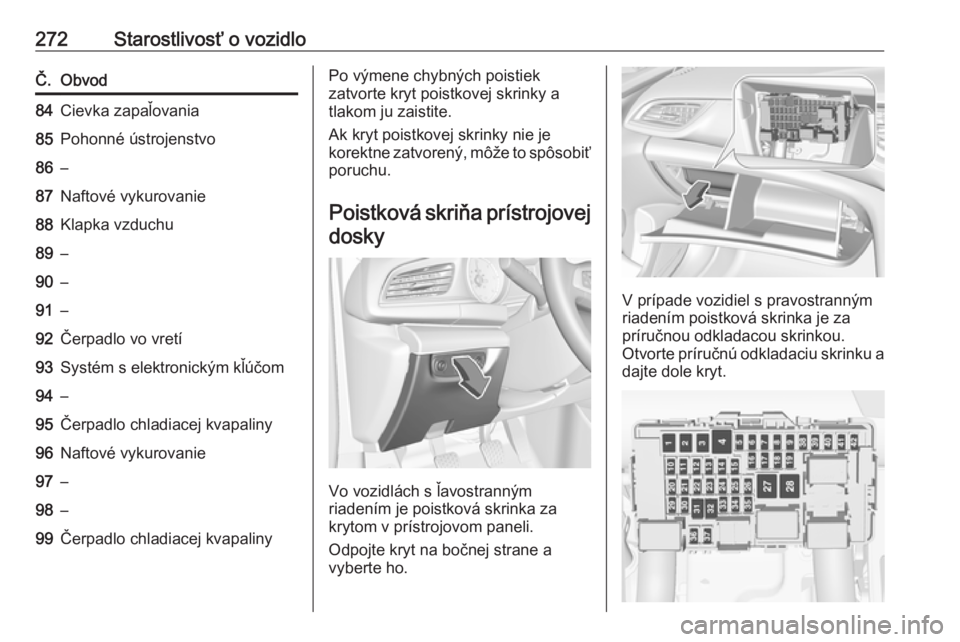

Page 274 of 347
272Starostlivosť o vozidloČ.Obvod84Cievka zapaľovania85Pohonné ústrojenstvo86–87Naftové vykurovanie88Klapka vzduchu89–90–91–92Čerpadlo vo vretí93Systém s elektronickým kľúčom94–95Čerpadlo chladiacej kvapaliny96Naftové vykurovanie97–98–99Čerpadlo chladiacej kvapalinyPo výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli.
Odpojte kryt na bočnej strane a
vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.
Page 275 of 347

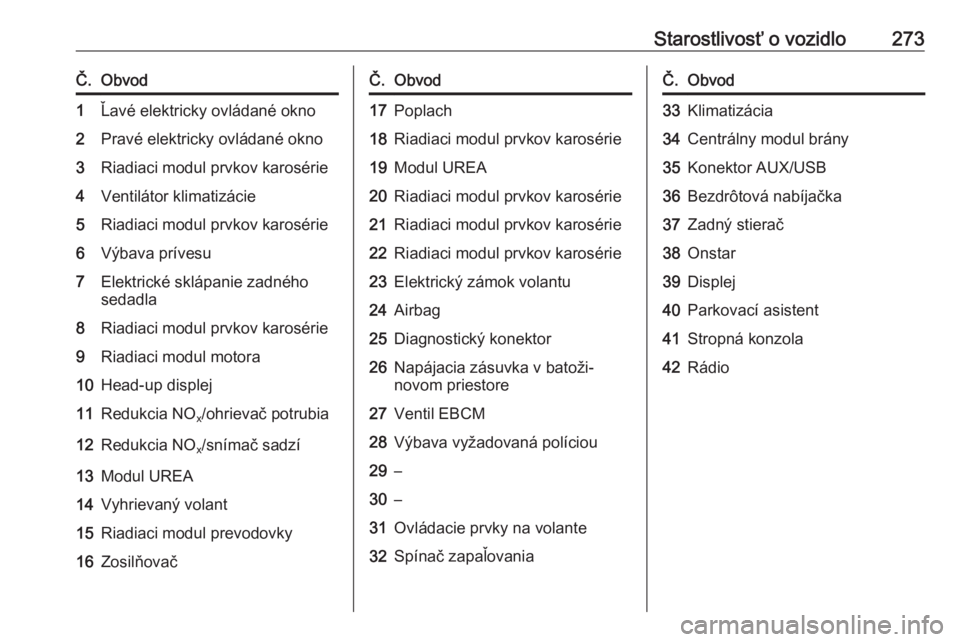

Starostlivosť o vozidlo273Č.Obvod1Ľavé elektricky ovládané okno2Pravé elektricky ovládané okno3Riadiaci modul prvkov karosérie4Ventilátor klimatizácie5Riadiaci modul prvkov karosérie6Výbava prívesu7Elektrické sklápanie zadného
sedadla8Riadiaci modul prvkov karosérie9Riadiaci modul motora10Head-up displej11Redukcia NO x/ohrievač potrubia12Redukcia NO
x/snímač sadzí13Modul UREA14Vyhrievaný volant15Riadiaci modul prevodovky16ZosilňovačČ.Obvod17Poplach18Riadiaci modul prvkov karosérie19Modul UREA20Riadiaci modul prvkov karosérie21Riadiaci modul prvkov karosérie22Riadiaci modul prvkov karosérie23Elektrický zámok volantu24Airbag25Diagnostický konektor26Napájacia zásuvka v batoži‐
novom priestore27Ventil EBCM28Výbava vyžadovaná políciou29–30–31Ovládacie prvky na volante32Spínač zapaľovaniaČ.Obvod33Klimatizácia34Centrálny modul brány35Konektor AUX/USB36Bezdrôtová nabíjačka37Zadný stierač38Onstar39Displej40Parkovací asistent41Stropná konzola42Rádio
Page 276 of 347

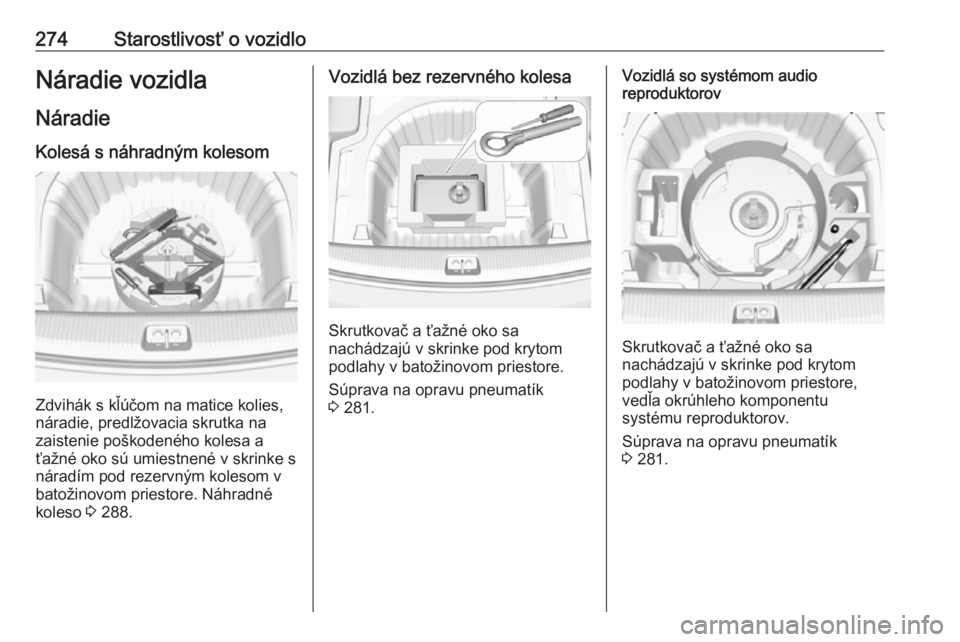

274Starostlivosť o vozidloNáradie vozidla
Náradie Kolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore. Náhradné
koleso 3 288.
Vozidlá bez rezervného kolesa
Skrutkovač a ťažné oko sa
nachádzajú v skrinke pod krytom
podlahy v batožinovom priestore.
Súprava na opravu pneumatík
3 281.
Vozidlá so systémom audio
reproduktorov
Skrutkovač a ťažné oko sa
nachádzajú v skrinke pod krytom
podlahy v batožinovom priestore,
vedľa okrúhleho komponentu
systému reproduktorov.
Súprava na opravu pneumatík
3 281.
Page 277 of 347

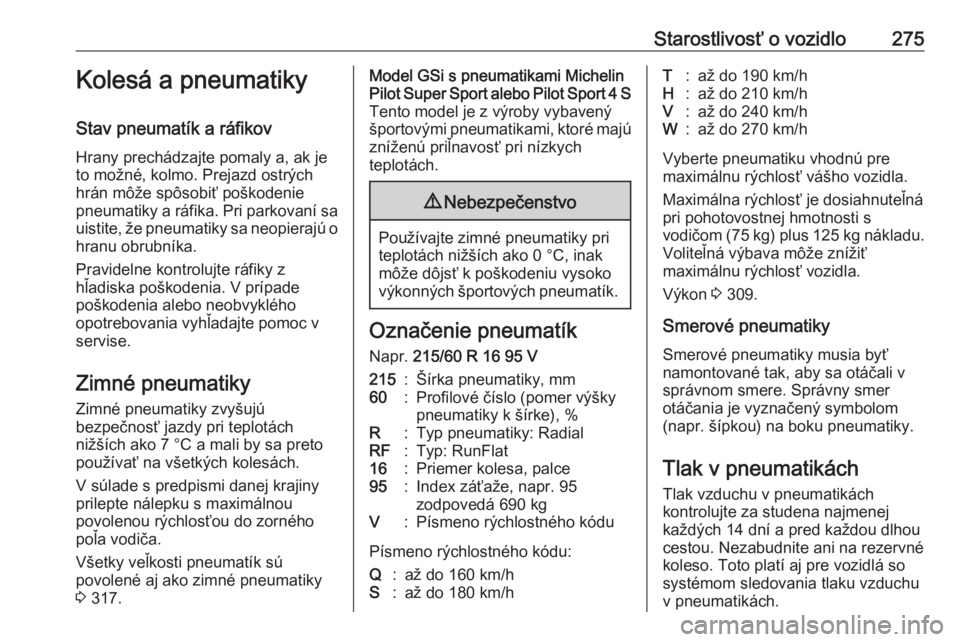

Starostlivosť o vozidlo275Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa
uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 317.Model GSi s pneumatikami Michelin
Pilot Super Sport alebo Pilot Sport 4 S Tento model je z výroby vybavený
športovými pneumatikami, ktoré majú
zníženú priľnavosť pri nízkych
teplotách.9 Nebezpečenstvo
Používajte zimné pneumatiky pri
teplotách nižších ako 0 °C, inak
môže dôjsť k poškodeniu vysoko
výkonných športových pneumatík.
Označenie pneumatík
Napr. 215/60 R 16 95 V
215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadialRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgV:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:až do 160 km/hS:až do 180 km/hT:až do 190 km/hH:až do 210 km/hV:až do 240 km/hW:až do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 309.
Smerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Page 278 of 347

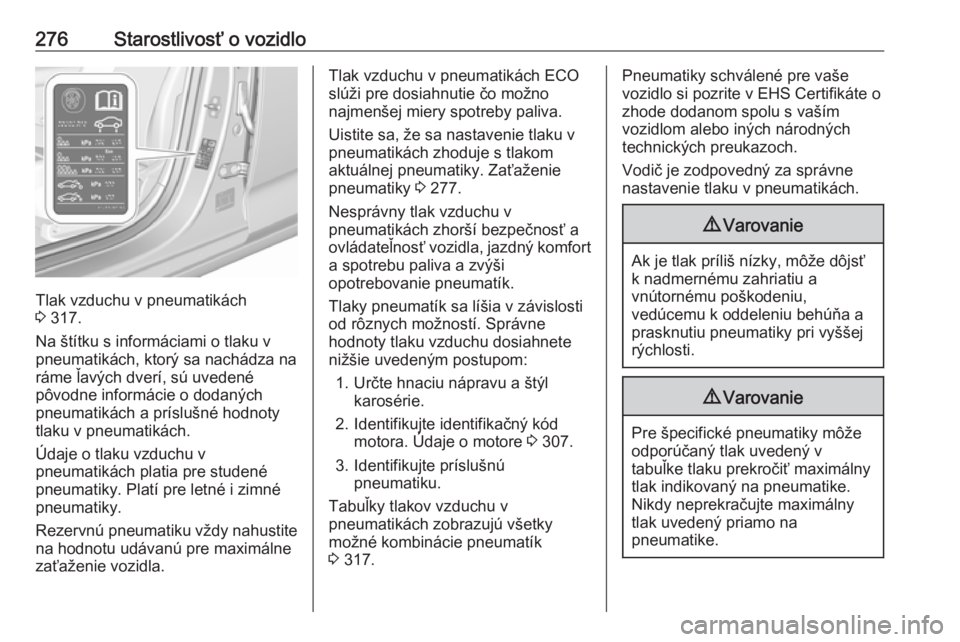

276Starostlivosť o vozidlo
Tlak vzduchu v pneumatikách
3 317.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme ľavých dverí, sú uvedené
pôvodne informácie o dodaných
pneumatikách a príslušné hodnoty tlaku v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Uistite sa, že sa nastavenie tlaku v
pneumatikách zhoduje s tlakom
aktuálnej pneumatiky. Zaťaženie
pneumatiky 3 277.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlaky pneumatík sa líšia v závislosti
od rôznych možností. Správne
hodnoty tlaku vzduchu dosiahnete
nižšie uvedeným postupom:
1. Určte hnaciu nápravu a štýl karosérie.
2. Identifikujte identifikačný kód motora. Údaje o motore 3 307.
3. Identifikujte príslušnú pneumatiku.
Tabuľky tlakov vzduchu v
pneumatikách zobrazujú všetky
možné kombinácie pneumatík
3 317.Pneumatiky schválené pre vaše
vozidlo si pozrite v EHS Certifikáte o
zhode dodanom spolu s vaším
vozidlom alebo iných národných
technických preukazoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Page 279 of 347

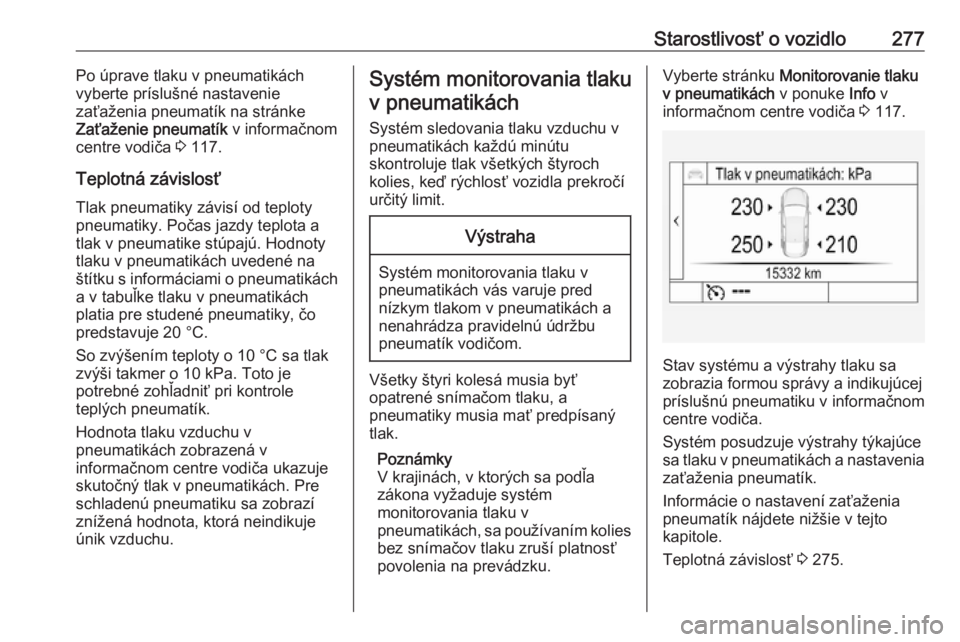

Starostlivosť o vozidlo277Po úprave tlaku v pneumatikách
vyberte príslušné nastavenie
zaťaženia pneumatík na stránke
Zaťaženie pneumatík v informačnom
centre vodiča 3 117.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak v pneumatikách. Pre schladenú pneumatiku sa zobrazí
znížená hodnota, ktorá neindikuje
únik vzduchu.Systém monitorovania tlaku
v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch
kolies, keď rýchlosť vozidla prekročí
určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
povolenia na prevádzku.
Vyberte stránku Monitorovanie tlaku
v pneumatikách v ponuke Info v
informačnom centre vodiča 3 117.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a indikujúcej
príslušnú pneumatiku v informačnom
centre vodiča.
Systém posudzuje výstrahy týkajúce
sa tlaku v pneumatikách a nastavenia zaťaženia pneumatík.
Informácie o nastavení zaťaženia
pneumatík nájdete nižšie v tejto
kapitole.
Teplotná závislosť 3 275.
Page 280 of 347

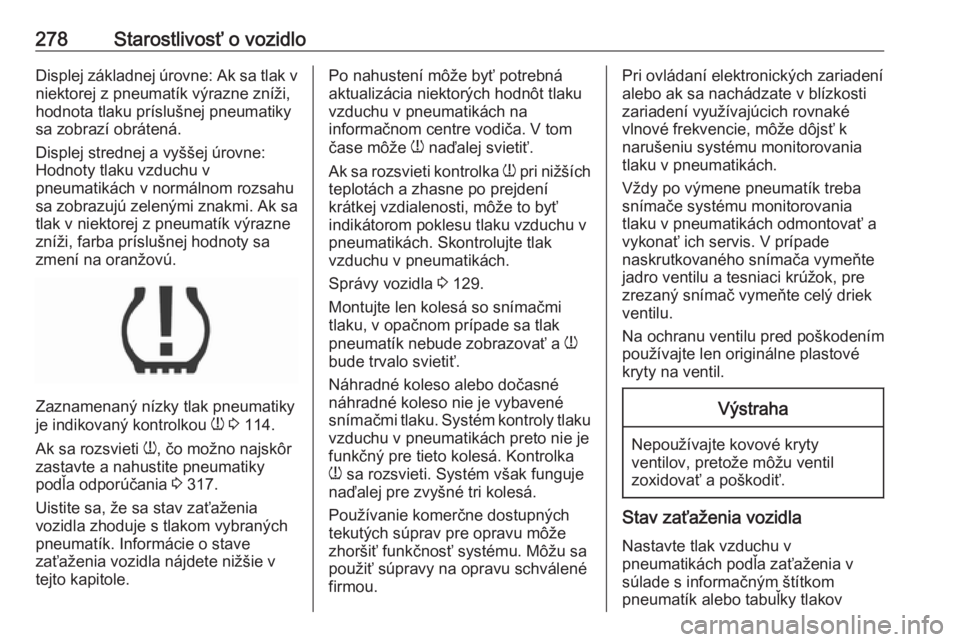

278Starostlivosť o vozidloDisplej základnej úrovne: Ak sa tlak vniektorej z pneumatík výrazne zníži,
hodnota tlaku príslušnej pneumatiky
sa zobrazí obrátená.
Displej strednej a vyššej úrovne: Hodnoty tlaku vzduchu v
pneumatikách v normálnom rozsahu
sa zobrazujú zelenými znakmi. Ak sa
tlak v niektorej z pneumatík výrazne
zníži, farba príslušnej hodnoty sa
zmení na oranžovú.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 114.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 317.
Uistite sa, že sa stav zaťaženia
vozidla zhoduje s tlakom vybraných
pneumatík. Informácie o stave
zaťaženia vozidla nájdete nižšie v
tejto kapitole.
Po nahustení môže byť potrebná
aktualizácia niektorých hodnôt tlaku
vzduchu v pneumatikách na
informačnom centre vodiča. V tom
čase môže w naďalej svietiť.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to byť
indikátorom poklesu tlaku vzduchu v
pneumatikách. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 129.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné
náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je
funkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Používanie komerčne dostupných tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.Pri ovládaní elektronických zariadení
alebo ak sa nachádzate v blízkosti
zariadení využívajúcich rovnaké
vlnové frekvencie, môže dôjsť k
narušeniu systému monitorovania
tlaku v pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. V prípade
naskrutkovaného snímača vymeňte
jadro ventilu a tesniaci krúžok, pre
zrezaný snímač vymeňte celý driek
ventilu.
Na ochranu ventilu pred poškodením
používajte len originálne plastové
kryty na ventil.Výstraha
Nepoužívajte kovové kryty
ventilov, pretože môžu ventil
zoxidovať a poškodiť.
Stav zaťaženia vozidla
Nastavte tlak vzduchu v
pneumatikách podľa zaťaženia v
súlade s informačným štítkom
pneumatík alebo tabuľky tlakov
