Starostlivosť o vozidlo259Stretávacie svetlá (1)
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Odpojte držiak žiarovky stlačením
držiaka smerom dopredu.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá (2)
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
Page 262 of 347
260Starostlivosť o vozidlo2.Odpojte držiak žiarovky stlačením
držiaka smerom dopredu.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Obrysové svetlo
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlo pre jazdu cez deň
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerovky sú svetlá LED a nie
je ich možné vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.Hmlové svetlá
1. Grand Sport, Sports Tourer
Omotajte handru okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku. Vložte
skrutkovač do štrbiny na okraji
krytu. Uvoľnite kryt opatrným
nadvihnutím.
Country Tourer
Page 263 of 347
Starostlivosť o vozidlo261
Odskrutkujte skrutku
skrutkovačom torx.
2. Grand Sport, Sports Tourer
Odskrutkujte skrutku
skrutkovačom torx a odstráňte
čelo.
Country Tourer
Omotajte handru okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku.
Vypáčte čelo vložením
skrutkovača do štrbiny a vyberte
ho.
3. Odskrutkujte tri skrutky skrutkovačom torx a vytiahnite
zostavu svetla smerom dopredu.
Page 264 of 347
262Starostlivosť o vozidlo4. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
5. Stlačením pridržiavajúceho výstupku uvoľnite zástrčkový
konektor.
6. Vyberte a vymeňte jednotku žiarovky a nasaďte konektor.
Uvedomte si, že žiarovka a
objímka tvoria jednu jednotku a
musia sa vymeniť súčasne.
7. Vložte objímku žiarovky do zostavy svetla otočením v smere
hodinových ručičiek tak, aby sa
zaistila.
8. Namontujte zostavu svetla utiahnutím troch skrutiek.
9. Pripevnite čelo a utiahnite skrutku.
10. Grand Sport, Sports Tourer
Pripevnite a zaistite kryt.
Zadné svetlá Zadné a brzdové svetlá sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Smerovky, zadné hmlové svetlá a svetlá spiatočky sú navrhnuté na
používanie žiaroviek a možno ich
vymeniť nasledovne.Grand Sport
Zostava svetla v karosérii
1. Odstráňte kryt na príslušnej strane.
Page 265 of 347
Starostlivosť o vozidlo2632. Znútra odskrutkujte dve plastovézaisťovacie matice rukou.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku smerovky.
6. Pripevnite objímku žiarovky do zostavy svetla.
7. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
Page 266 of 347
264Starostlivosť o vozidlo
2. Rukou odskrutkujte plastovúzaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Zadné svetlo do hmly
Page 267 of 347
Starostlivosť o vozidlo265Svetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďte
zostavu svetla na zadné výklopné dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Sports Tourer, Country Tourer
Zostava svetla v karosérii
1. Otvorte kryty skrutkovačom. Odskrutkujte a vyberte obeskrutky.
2. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
3. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.
4. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku
smerovky.
5. Pripevnite objímku žiarovky do zostavy svetla.
6. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
skrutky. Zatvorte kryty.
Page 268 of 347
266Starostlivosť o vozidloSúprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Page 269 of 347
Starostlivosť o vozidlo267
Zadné svetlo do hmly
Svetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďte
zostavu svetla na zadné výklopné
dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
Page 270 of 347

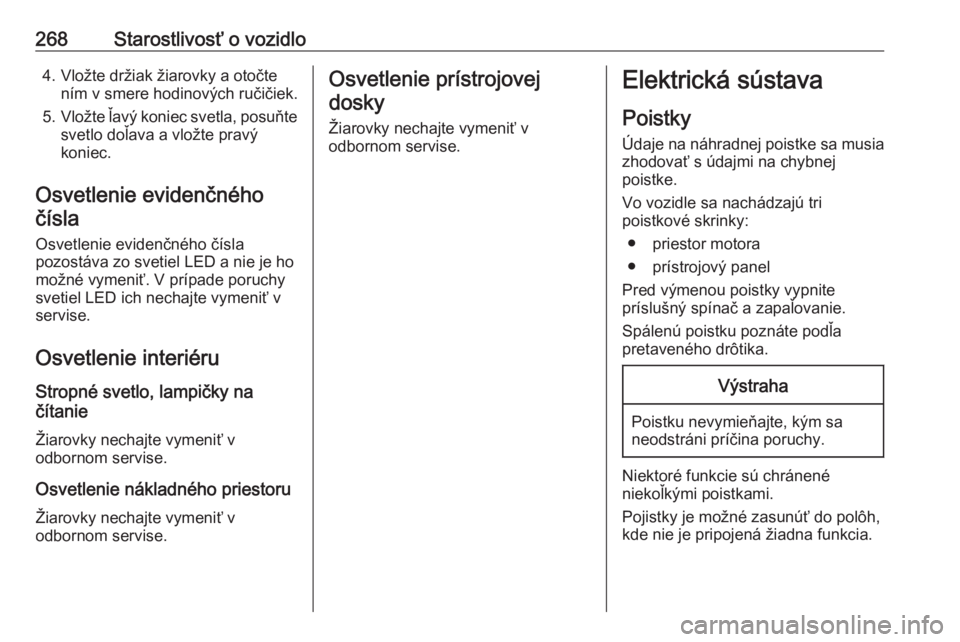

268Starostlivosť o vozidlo4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
