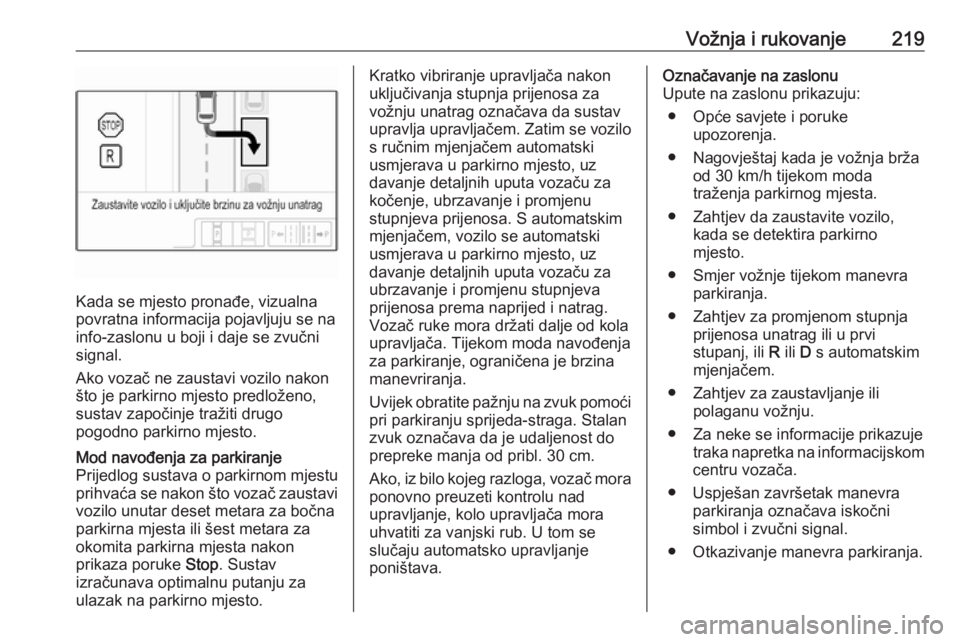

Vožnja i rukovanje219
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na info-zaslonu u boji i daje se zvučnisignal.
Ako vozač ne zaustavi vozilo nakon
što je parkirno mjesto predloženo,
sustav započinje tražiti drugo
pogodno parkirno mjesto.
Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar deset metara za bočna
parkirna mjesta ili šest metara za
okomita parkirna mjesta nakon
prikaza poruke Stop. Sustav
izračunava optimalnu putanju za ulazak na parkirno mjesto.Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Zatim se vozilo
s ručnim mjenjačem automatski
usmjerava u parkirno mjesto, uz
davanje detaljnih uputa vozaču za
kočenje, ubrzavanje i promjenu
stupnjeva prijenosa. S automatskim
mjenjačem, vozilo se automatski
usmjerava u parkirno mjesto, uz
davanje detaljnih uputa vozaču za
ubrzavanje i promjenu stupnjeva
prijenosa prema naprijed i natrag.
Vozač ruke mora držati dalje od kola upravljača. Tijekom moda navođenja
za parkiranje, ograničena je brzina
manevriranja.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora
uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
● Opće savjete i poruke upozorenja.
● Nagovještaj kada je vožnja brža od 30 km/h tijekom moda
traženja parkirnog mjesta.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za promjenom stupnja prijenosa unatrag ili u prvi
stupanj, ili R ili D s automatskim
mjenjačem.
● Zahtjev za zaustavljanje ili polaganu vožnju.
● Za neke se informacije prikazuje traka napretka na informacijskom
centru vozača.
● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.
Page 222 of 339

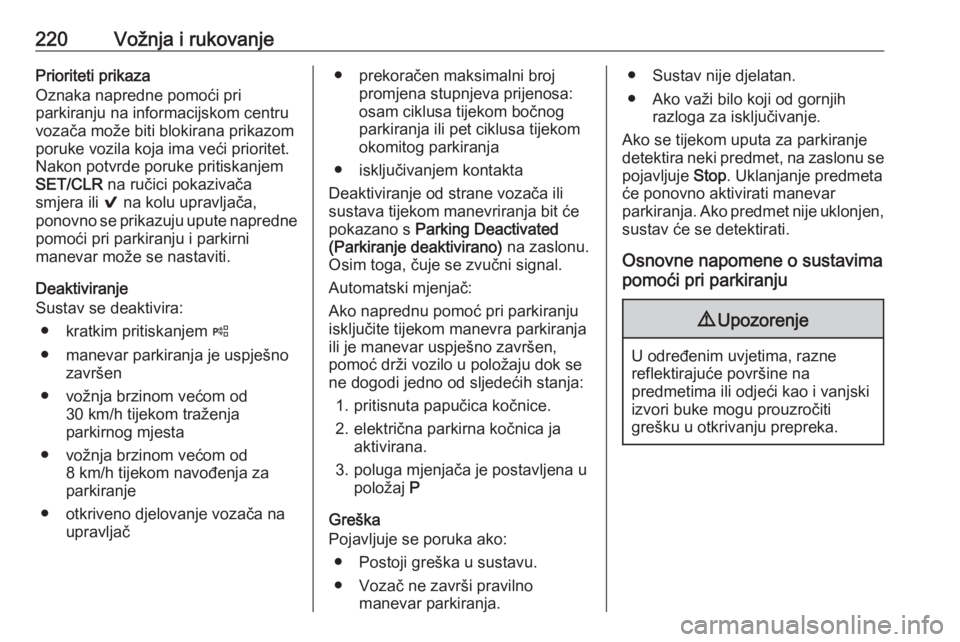

220Vožnja i rukovanjePrioriteti prikaza
Oznaka napredne pomoći pri parkiranju na informacijskom centru
vozača može biti blokirana prikazom poruke vozila koja ima veći prioritet.Nakon potvrde poruke pritiskanjem
SET/CLR na ručici pokazivača
smjera ili 9 na kolu upravljača,
ponovno se prikazuju upute napredne pomoći pri parkiranju i parkirni
manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskanjem (
● manevar parkiranja je uspješno završen
● vožnja brzinom većom od 30 km/h tijekom traženja
parkirnog mjesta
● vožnja brzinom većom od 8 km/h tijekom navođenja za
parkiranje
● otkriveno djelovanje vozača na upravljač● prekoračen maksimalni broj
promjena stupnjeva prijenosa:
osam ciklusa tijekom bočnog parkiranja ili pet ciklusa tijekom
okomitog parkiranja
● isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će pokazano s Parking Deactivated
(Parkiranje deaktivirano) na zaslonu.
Osim toga, čuje se zvučni signal.
Automatski mjenjač:
Ako naprednu pomoć pri parkiranju
isključite tijekom manevra parkiranja
ili je manevar uspješno završen,
pomoć drži vozilo u položaju dok se
ne dogodi jedno od sljedećih stanja:
1. pritisnuta papučica kočnice.
2. električna parkirna kočnica ja aktivirana.
3. poluga mjenjača je postavljena u položaj P
Greška
Pojavljuje se poruka ako:
● Postoji greška u sustavu.
● Vozač ne završi pravilno manevar parkiranja.● Sustav nije djelatan.
● Ako važi bilo koji od gornjih razloga za isključivanje.
Ako se tijekom uputa za parkiranje
detektira neki predmet, na zaslonu se pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati.
Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Page 223 of 339

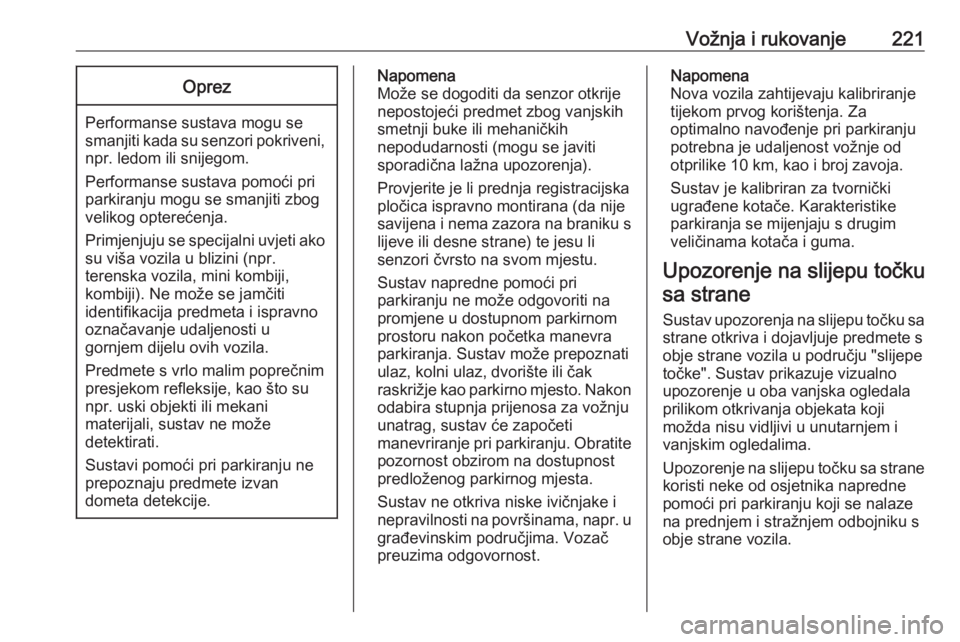

Vožnja i rukovanje221Oprez
Performanse sustava mogu sesmanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva niske ivičnjake i
nepravilnosti na površinama, napr. u
građevinskim područjima. Vozač
preuzima odgovornost.Napomena
Nova vozila zahtijevaju kalibriranje
tijekom prvog korištenja. Za
optimalno navođenje pri parkiranju
potrebna je udaljenost vožnje od
otprilike 10 km, kao i broj zavoja.
Sustav je kalibriran za tvornički
ugrađene kotače. Karakteristike
parkiranja se mijenjaju s drugim
veličinama kotača i guma.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Upozorenje na slijepu točku sa strane
koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze na prednjem i stražnjem odbojniku s
obje strane vozila.
Page 224 of 339

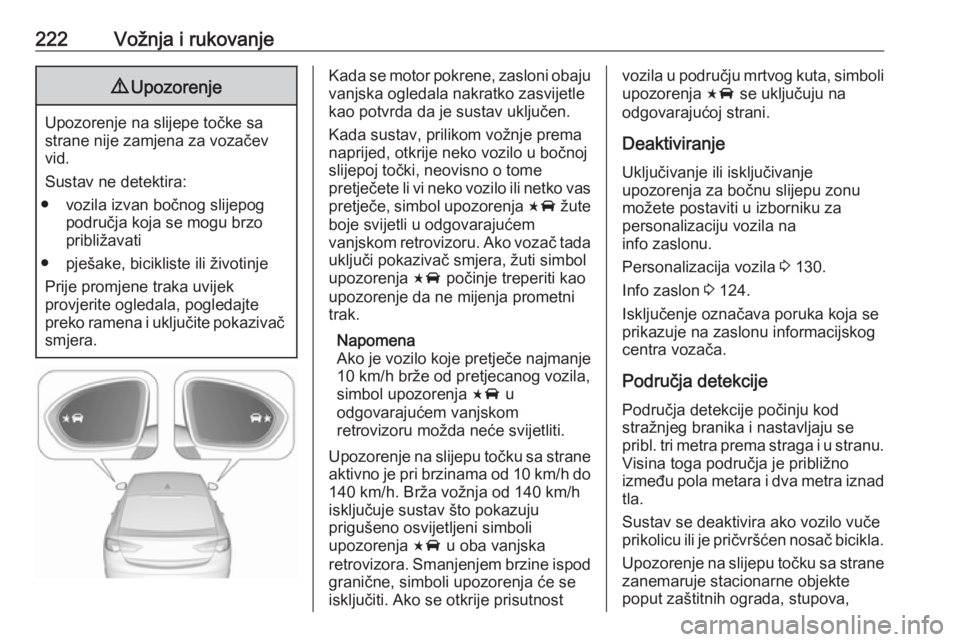

222Vožnja i rukovanje9Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada se motor pokrene, zasloni obaju
vanjska ogledala nakratko zasvijetle kao potvrda da je sustav uključen.
Kada sustav, prilikom vožnje prema
naprijed, otkrije neko vozilo u bočnoj
slijepoj točki, neovisno o tome
pretječete li vi neko vozilo ili netko vas
pretječe, simbol upozorenja F žute
boje svijetli u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Napomena
Ako je vozilo koje pretječe najmanje 10 km/h brže od pretjecanog vozila,
simbol upozorenja F u
odgovarajućem vanjskom
retrovizoru možda neće svijetliti.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja F u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnostvozila u području mrtvog kuta, simboli upozorenja F se uključuju na
odgovarajućoj strani.
Deaktiviranje
Uključivanje ili isključivanje
upozorenja za bočnu slijepu zonu
možete postaviti u izborniku za
personalizaciju vozila na
info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 124.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije
Područja detekcije počinju kod
stražnjeg branika i nastavljaju se
pribl. tri metra prema straga i u stranu. Visina toga područja je približno
između pola metara i dva metra iznad tla.
Sustav se deaktivira ako vozilo vuče
prikolicu ili je pričvršćen nosač bicikla.
Upozorenje na slijepu točku sa strane zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
Page 225 of 339

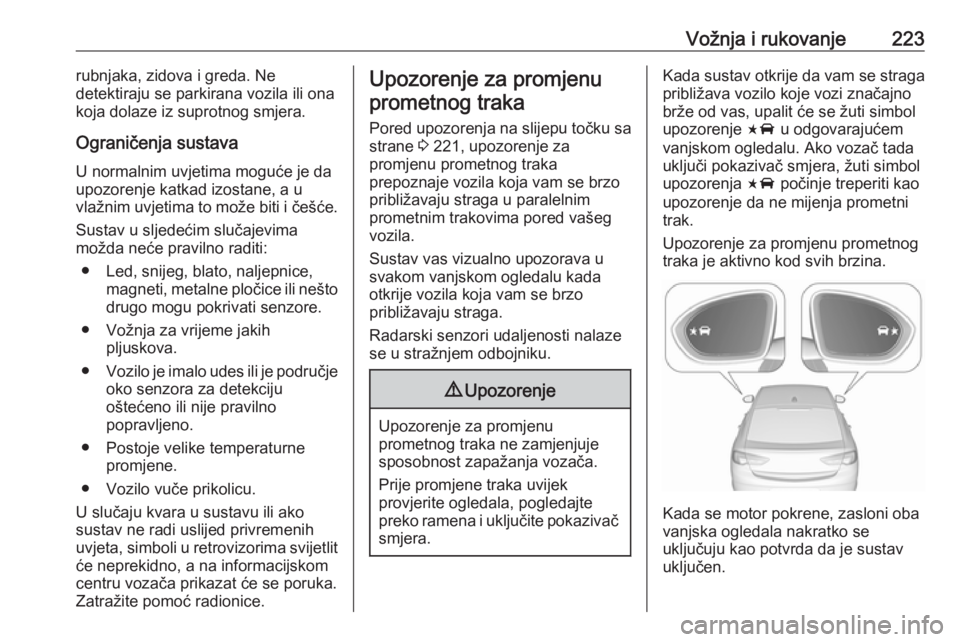

Vožnja i rukovanje223rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
Ograničenja sustava U normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● Led, snijeg, blato, naljepnice, magneti, metalne pločice ili neštodrugo mogu pokrivati senzore.
● Vožnja za vrijeme jakih pljuskova.
● Vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno.
● Postoje velike temperaturne promjene.
● Vozilo vuče prikolicu.
U slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, simboli u retrovizorima svijetlit će neprekidno, a na informacijskom
centru vozača prikazat će se poruka.
Zatražite pomoć radionice.Upozorenje za promjenu
prometnog traka
Pored upozorenja na slijepu točku sa strane 3 221, upozorenje za
promjenu prometnog traka prepoznaje vozila koja vam se brzo
približavaju straga u paralelnim
prometnim trakovima pored vašeg
vozila.
Sustav vas vizualno upozorava u
svakom vanjskom ogledalu kada
otkrije vozila koja vam se brzo
približavaju straga.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.9 Upozorenje
Upozorenje za promjenu
prometnog traka ne zamjenjuje
sposobnost zapažanja vozača.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav otkrije da vam se straga
približava vozilo koje vozi značajno
brže od vas, upalit će se žuti simbol
upozorenje F u odgovarajućem
vanjskom ogledalu. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje za promjenu prometnog
traka je aktivno kod svih brzina.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.
Page 226 of 339

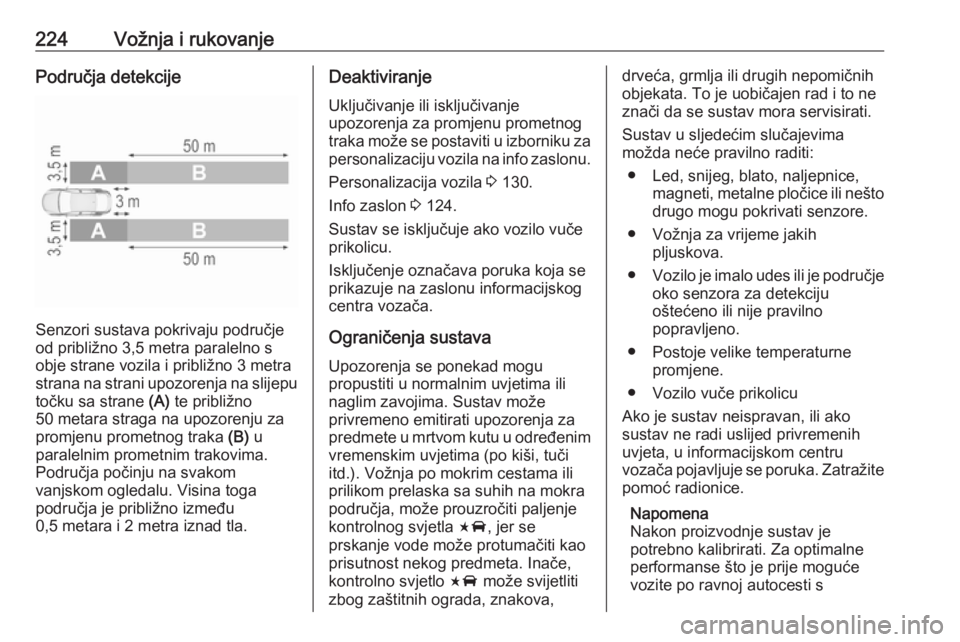

224Vožnja i rukovanjePodručja detekcije
Senzori sustava pokrivaju područje
od približno 3,5 metra paralelno s
obje strane vozila i približno 3 metra
strana na strani upozorenja na slijepu točku sa strane (A) te približno
50 metara straga na upozorenju za
promjenu prometnog traka (B) u
paralelnim prometnim trakovima.
Područja počinju na svakom
vanjskom ogledalu. Visina toga
područja je približno između
0,5 metara i 2 metra iznad tla.
Deaktiviranje
Uključivanje ili isključivanje
upozorenja za promjenu prometnog
traka može se postaviti u izborniku za personalizaciju vozila na info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 124.
Sustav se isključuje ako vozilo vuče
prikolicu.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. Sustav može
privremeno emitirati upozorenja za predmete u mrtvom kutu u određenim vremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● Led, snijeg, blato, naljepnice, magneti, metalne pločice ili nešto
drugo mogu pokrivati senzore.
● Vožnja za vrijeme jakih pljuskova.
● Vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno.
● Postoje velike temperaturne promjene.
● Vozilo vuče prikolicu
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalne
performanse što je prije moguće
vozite po ravnoj autocesti s
Page 227 of 339

Vožnja i rukovanje225objektima pored ceste, primjerice,
zaštitnim ogradama i preprekama na
određenu udaljenost.

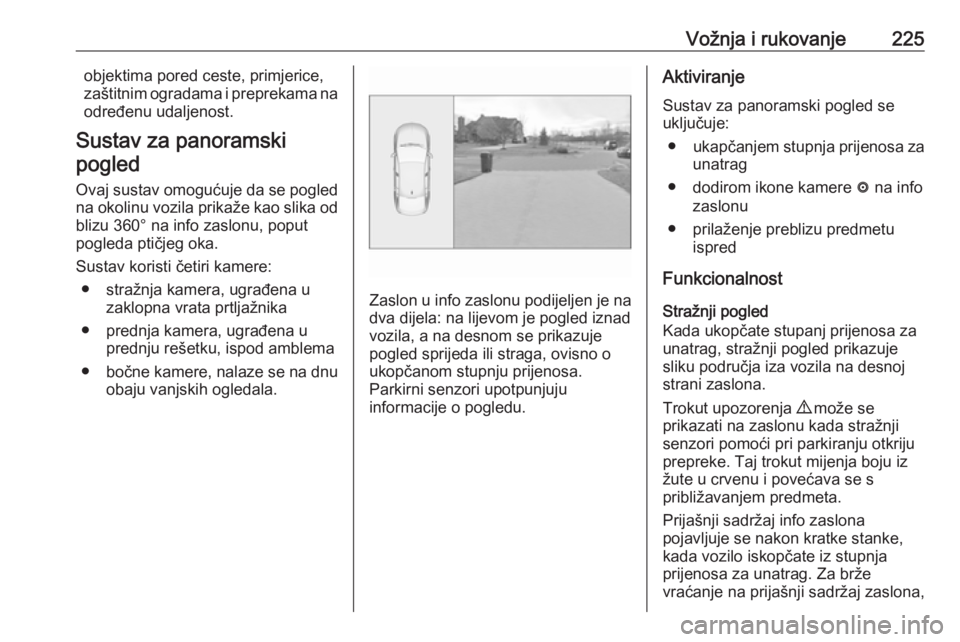

Sustav za panoramski pogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže kao slika od blizu 360° na info zaslonu, poput
pogleda ptičjeg oka.
Sustav koristi četiri kamere: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● prednja kamera, ugrađena u prednju rešetku, ispod amblema
● bočne kamere, nalaze se na dnu
obaju vanjskih ogledala.
Zaslon u info zaslonu podijeljen je nadva dijela: na lijevom je pogled iznadvozila, a na desnom se prikazuje
pogled sprijeda ili straga, ovisno o
ukopčanom stupnju prijenosa.
Parkirni senzori upotpunjuju
informacije o pogledu.
Aktiviranje
Sustav za panoramski pogled se
uključuje:
● ukapčanjem stupnja prijenosa za
unatrag
● dodirom ikone kamere ë na info
zaslonu
● prilaženje preblizu predmetu ispred
Funkcionalnost
Stražnji pogled
Kada ukopčate stupanj prijenosa za unatrag, stražnji pogled prikazuje
sliku područja iza vozila na desnoj
strani zaslona.
Trokut upozorenja 9 može se
prikazati na zaslonu kada stražnji
senzori pomoći pri parkiranju otkriju
prepreke. Taj trokut mijenja boju iz
žute u crvenu i povećava se s
približavanjem predmeta.
Prijašnji sadržaj info zaslona
pojavljuje se nakon kratke stanke,
kada vozilo iskopčate iz stupnja
prijenosa za unatrag. Za brže
vraćanje na prijašnji sadržaj zaslona,
Page 228 of 339

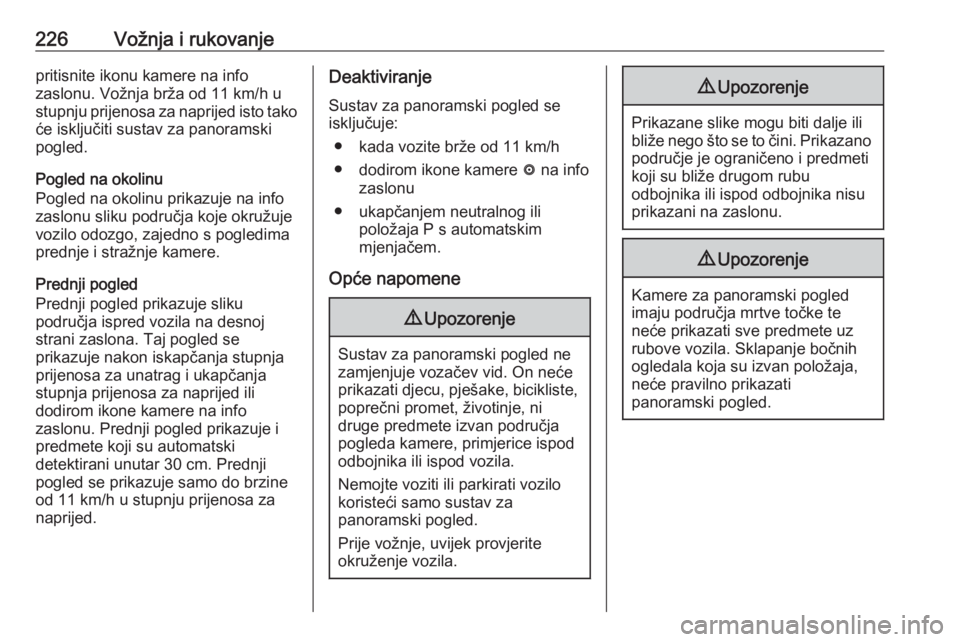

226Vožnja i rukovanjepritisnite ikonu kamere na info
zaslonu. Vožnja brža od 11 km/h u
stupnju prijenosa za naprijed isto tako će isključiti sustav za panoramski
pogled.
Pogled na okolinu
Pogled na okolinu prikazuje na info
zaslonu sliku područja koje okružuje
vozilo odozgo, zajedno s pogledima
prednje i stražnje kamere.
Prednji pogled
Prednji pogled prikazuje sliku
područja ispred vozila na desnoj
strani zaslona. Taj pogled se
prikazuje nakon iskapčanja stupnja
prijenosa za unatrag i ukapčanja
stupnja prijenosa za naprijed ili
dodirom ikone kamere na info
zaslonu. Prednji pogled prikazuje i
predmete koji su automatski
detektirani unutar 30 cm. Prednji
pogled se prikazuje samo do brzine od 11 km/h u stupnju prijenosa za
naprijed.Deaktiviranje
Sustav za panoramski pogled se
isključuje:
● kada vozite brže od 11 km/h
● dodirom ikone kamere ë na info
zaslonu
● ukapčanjem neutralnog ili položaja P s automatskim
mjenjačem.
Opće napomene9 Upozorenje
Sustav za panoramski pogled ne
zamjenjuje vozačev vid. On neće
prikazati djecu, pješake, bicikliste, poprečni promet, životinje, ni
druge predmete izvan područja
pogleda kamere, primjerice ispod
odbojnika ili ispod vozila.
Nemojte voziti ili parkirati vozilo
koristeći samo sustav za
panoramski pogled.
Prije vožnje, uvijek provjerite
okruženje vozila.
9 Upozorenje
Prikazane slike mogu biti dalje ili
bliže nego što se to čini. Prikazano područje je ograničeno i predmeti
koji su bliže drugom rubu
odbojnika ili ispod odbojnika nisu
prikazani na zaslonu.
9 Upozorenje
Kamere za panoramski pogled
imaju područja mrtve točke te
neće prikazati sve predmete uz
rubove vozila. Sklapanje bočnih
ogledala koja su izvan položaja,
neće pravilno prikazati
panoramski pogled.
Page 229 of 339

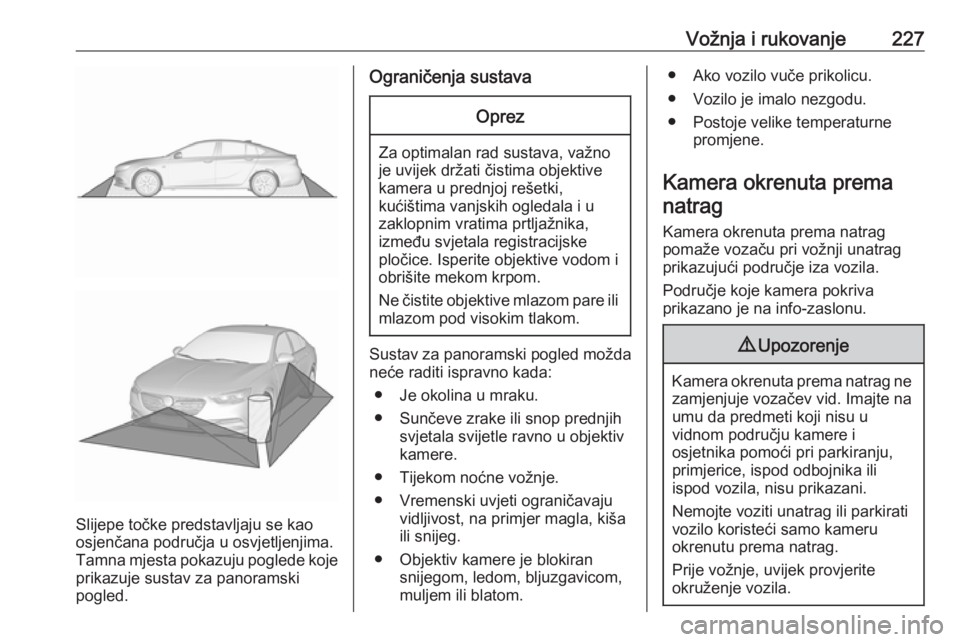

Vožnja i rukovanje227
Slijepe točke predstavljaju se kao
osjenčana područja u osvjetljenjima.
Tamna mjesta pokazuju poglede koje prikazuje sustav za panoramski
pogled.
Ograničenja sustavaOprez
Za optimalan rad sustava, važno
je uvijek držati čistima objektive
kamera u prednjoj rešetki,
kućištima vanjskih ogledala i u
zaklopnim vratima prtljažnika,
između svjetala registracijske
pločice. Isperite objektive vodom i
obrišite mekom krpom.
Ne čistite objektive mlazom pare ili mlazom pod visokim tlakom.
Sustav za panoramski pogled možda
neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Objektiv kamere je blokiran snijegom, ledom, bljuzgavicom,
muljem ili blatom.
● Ako vozilo vuče prikolicu.
● Vozilo je imalo nezgodu.
● Postoje velike temperaturne promjene.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere i
osjetnika pomoći pri parkiranju,
primjerice, ispod odbojnika ili
ispod vozila, nisu prikazani.
Nemojte voziti unatrag ili parkirati
vozilo koristeći samo kameru
okrenutu prema natrag.
Prije vožnje, uvijek provjerite
okruženje vozila.
Page 230 of 339

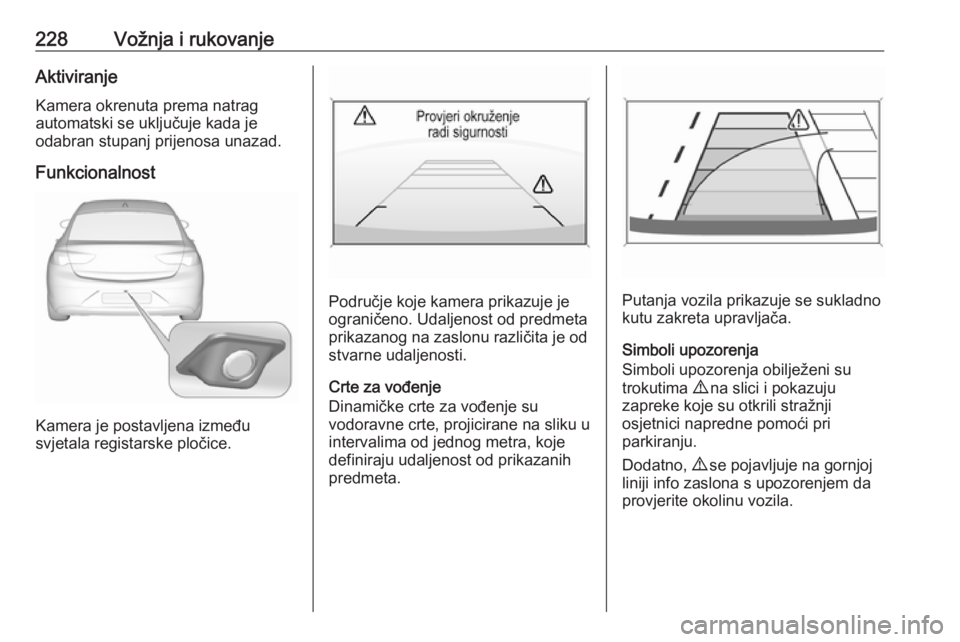

228Vožnja i rukovanjeAktiviranjeKamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je postavljena između
svjetala registarske pločice.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Crte za vođenje
Dinamičke crte za vođenje su
vodoravne crte, projicirane na sliku u
intervalima od jednog metra, koje
definiraju udaljenost od prikazanih
predmeta.Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na gornjoj
liniji info zaslona s upozorenjem da
provjerite okolinu vozila.
