sensor OPEL INSIGNIA BREAK 2018.5 Sürücü El Kitabı (in Turkish)

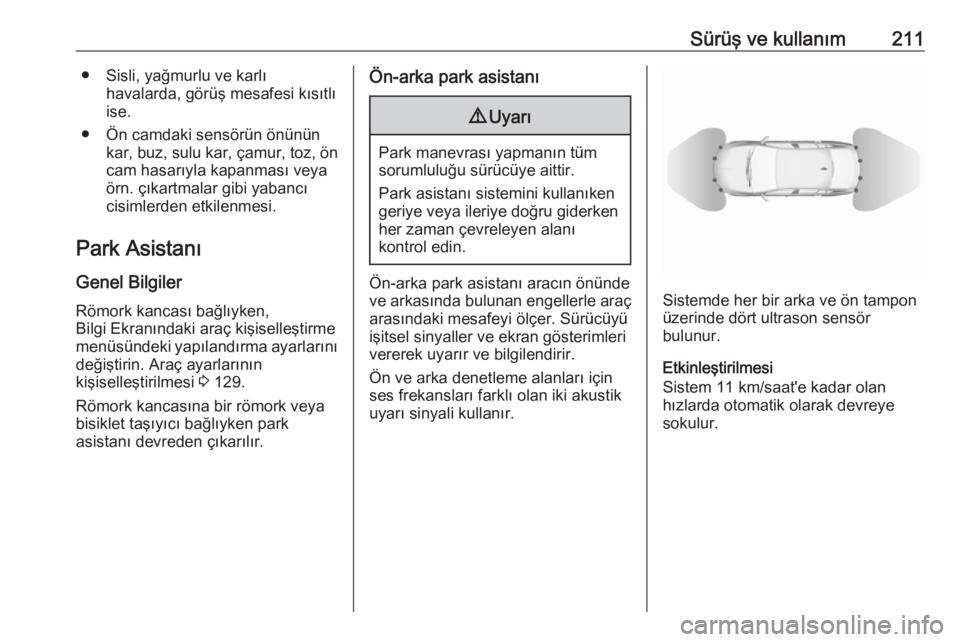

Sürüş ve kullanım211● Sisli, yağmurlu ve karlıhavalarda, görüş mesafesi kısıtlı
ise.
● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı cisimlerden etkilenmesi.
Park Asistanı Genel Bilgiler
Römork kancası bağlıyken,
Bilgi Ekranındaki araç kişiselleştirme
menüsündeki yapılandırma ayarlarını
değiştirin. Araç ayarlarının
kişiselleştirilmesi 3 129.
Römork kancasına bir römork veya
bisiklet taşıyıcı bağlıyken park
asistanı devreden çıkarılır.Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Etkinleştirilmesi
Sistem 11 km/saat'e kadar olan
hızlarda otomatik olarak devreye
sokulur.

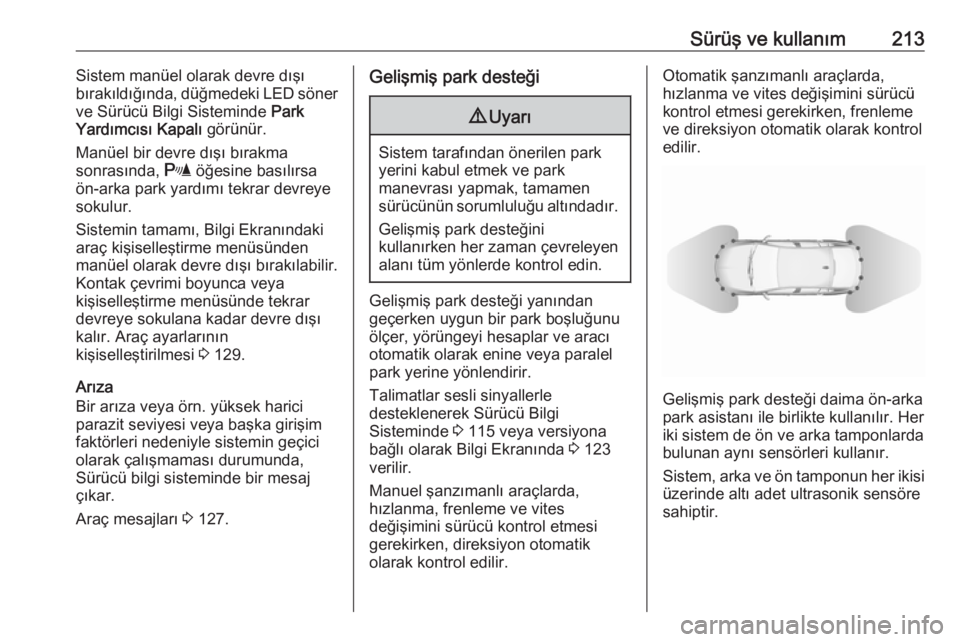

Sürüş ve kullanım213Sistem manüel olarak devre dışı
bırakıldığında, düğmedeki LED söner
ve Sürücü Bilgi Sisteminde Park
Yardımcısı Kapalı görünür.
Manüel bir devre dışı bırakma
sonrasında, r öğesine basılırsa
ön-arka park yardımı tekrar devreye sokulur.
Sistemin tamamı, Bilgi Ekranındaki
araç kişiselleştirme menüsünden
manüel olarak devre dışı bırakılabilir.
Kontak çevrimi boyunca veya
kişiselleştirme menüsünde tekrar devreye sokulana kadar devre dışı
kalır. Araç ayarlarının
kişiselleştirilmesi 3 129.
Arıza
Bir arıza veya örn. yüksek harici
parazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
Sürücü bilgi sisteminde bir mesaj
çıkar.
Araç mesajları 3 127.Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve aracı
otomatik olarak enine veya paralel
park yerine yönlendirir.
Talimatlar sesli sinyallerle
desteklenerek Sürücü Bilgi
Sisteminde 3 115 veya versiyona
bağlı olarak Bilgi Ekranında 3 123
verilir.
Manuel şanzımanlı araçlarda,
hızlanma, frenleme ve vites
değişimini sürücü kontrol etmesi
gerekirken, direksiyon otomatik
olarak kontrol edilir.
Otomatik şanzımanlı araçlarda,
hızlanma ve vites değişimini sürücü
kontrol etmesi gerekirken, frenleme
ve direksiyon otomatik olarak kontrol
edilir.
Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır. Her
iki sistem de ön ve arka tamponlarda
bulunan aynı sensörleri kullanır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.

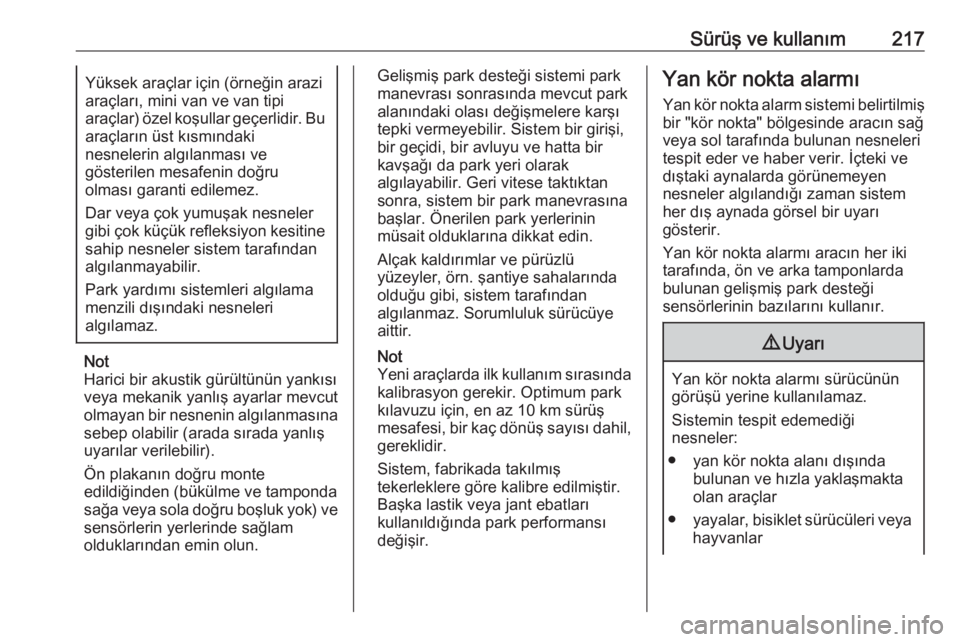

Sürüş ve kullanım217Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu
araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda
sağa veya sola doğru boşluk yok) ve
sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Alçak kaldırımlar ve pürüzlü
yüzeyler, örn. şantiye sahalarında
olduğu gibi, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Yeni araçlarda ilk kullanım sırasında
kalibrasyon gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil, gereklidir.
Sistem, fabrikada takılmış
tekerleklere göre kalibre edilmiştir.
Başka lastik veya jant ebatları
kullanıldığında park performansı
değişir.Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar

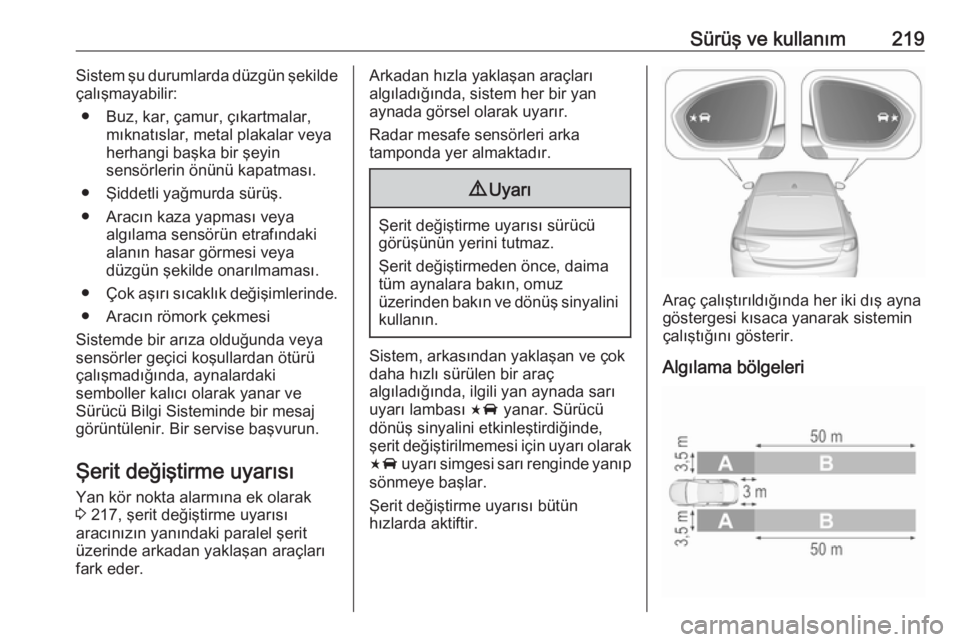

Sürüş ve kullanım219Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması.
● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü
çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Şerit değiştirme uyarısı Yan kör nokta alarmına ek olarak3 217, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.9 Uyarı
Şerit değiştirme uyarısı sürücü
görüşünün yerini tutmaz.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Sistem, arkasından yaklaşan ve çokdaha hızlı sürülen bir araç
algıladığında, ilgili yan aynada sarı
uyarı lambası F yanar. Sürücü
dönüş sinyalini etkinleştirdiğinde,
şerit değiştirilmemesi için uyarı olarak
F uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Şerit değiştirme uyarısı bütün
hızlarda aktiftir.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Algılama bölgeleri

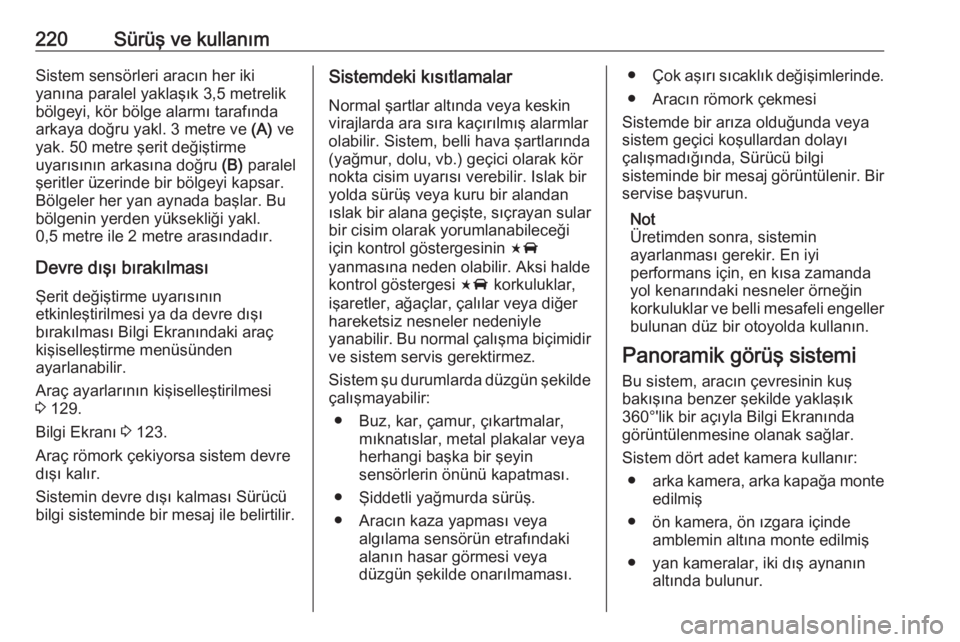

220Sürüş ve kullanımSistem sensörleri aracın her iki
yanına paralel yaklaşık 3,5 metrelik
bölgeyi, kör bölge alarmı tarafında
arkaya doğru yakl. 3 metre ve (A) ve
yak. 50 metre şerit değiştirme
uyarısının arkasına doğru (B) paralel
şeritler üzerinde bir bölgeyi kapsar.
Bölgeler her yan aynada başlar. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Devre dışı bırakılması Şerit değiştirme uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 129.
Bilgi Ekranı 3 123.
Araç römork çekiyorsa sistem devre dışı kalır.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.Sistemdeki kısıtlamalar
Normal şartlar altında veya keskin
virajlarda ara sıra kaçırılmış alarmlar
olabilir. Sistem, belli hava şartlarında
(yağmur, dolu, vb.) geçici olarak kör
nokta cisim uyarısı verebilir. Islak bir yolda sürüş veya kuru bir alandan
ıslak bir alana geçişte, sıçrayan sular
bir cisim olarak yorumlanabileceği
için kontrol göstergesinin F
yanmasına neden olabilir. Aksi halde
kontrol göstergesi F korkuluklar,
işaretler, ağaçlar, çalılar veya diğer
hareketsiz nesneler nedeniyle
yanabilir. Bu normal çalışma biçimidir ve sistem servis gerektirmez.
Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındakialanın hasar görmesi veya
düzgün şekilde onarılmaması.● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir
servise başvurun.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. En iyi
performans için, en kısa zamanda
yol kenarındaki nesneler örneğin
korkuluklar ve belli mesafeli engeller
bulunan düz bir otoyolda kullanın.
Panoramik görüş sistemi Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
360°'lik bir açıyla Bilgi Ekranında görüntülenmesine olanak sağlar.
Sistem dört adet kamera kullanır: ● arka kamera, arka kapağa monte
edilmiş
● ön kamera, ön ızgara içinde amblemin altına monte edilmiş
● yan kameralar, iki dış aynanın altında bulunur.

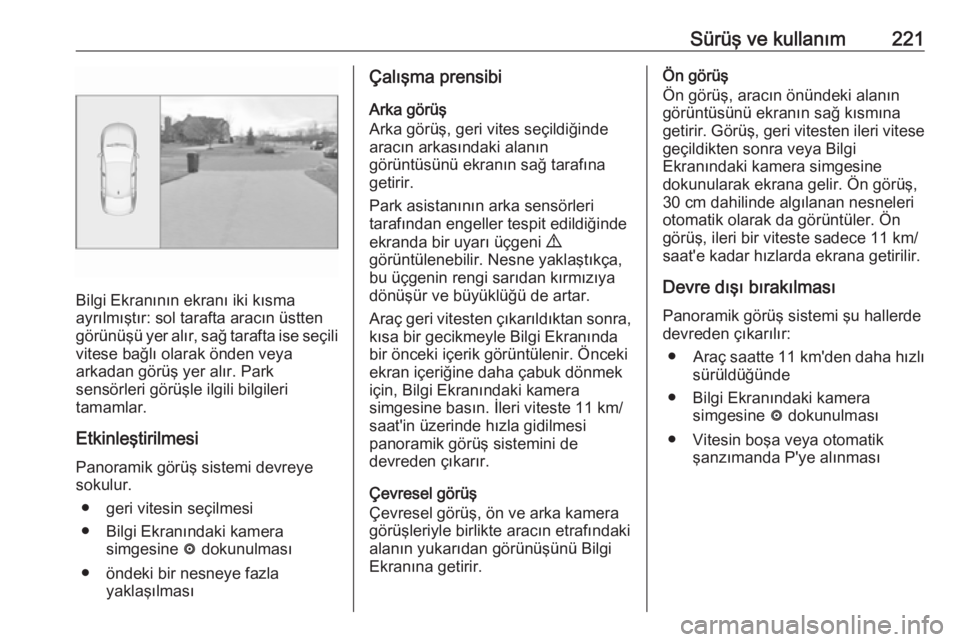

Sürüş ve kullanım221
Bilgi Ekranının ekranı iki kısma
ayrılmıştır: sol tarafta aracın üstten
görünüşü yer alır, sağ tarafta ise seçili
vitese bağlı olarak önden veya
arkadan görüş yer alır. Park
sensörleri görüşle ilgili bilgileri
tamamlar.
Etkinleştirilmesi
Panoramik görüş sistemi devreye
sokulur.
● geri vitesin seçilmesi
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● öndeki bir nesneye fazla yaklaşılması
Çalışma prensibi
Arka görüş
Arka görüş, geri vites seçildiğinde
aracın arkasındaki alanın
görüntüsünü ekranın sağ tarafına
getirir.
Park asistanının arka sensörleri
tarafından engeller tespit edildiğinde
ekranda bir uyarı üçgeni 9
görüntülenebilir. Nesne yaklaştıkça,
bu üçgenin rengi sarıdan kırmızıya
dönüşür ve büyüklüğü de artar.
Araç geri vitesten çıkarıldıktan sonra, kısa bir gecikmeyle Bilgi Ekranında
bir önceki içerik görüntülenir. Önceki
ekran içeriğine daha çabuk dönmek
için, Bilgi Ekranındaki kamera
simgesine basın. İleri viteste 11 km/
saat'in üzerinde hızla gidilmesi
panoramik görüş sistemini de
devreden çıkarır.
Çevresel görüş
Çevresel görüş, ön ve arka kamera
görüşleriyle birlikte aracın etrafındaki
alanın yukarıdan görünüşünü Bilgi
Ekranına getirir.Ön görüş
Ön görüş, aracın önündeki alanın
görüntüsünü ekranın sağ kısmına
getirir. Görüş, geri vitesten ileri vitese
geçildikten sonra veya Bilgi
Ekranındaki kamera simgesine
dokunularak ekrana gelir. Ön görüş,
30 cm dahilinde algılanan nesneleri
otomatik olarak da görüntüler. Ön
görüş, ileri bir viteste sadece 11 km/
saat'e kadar hızlarda ekrana getirilir.
Devre dışı bırakılması
Panoramik görüş sistemi şu hallerde
devreden çıkarılır:
● Araç saatte 11 km'den daha hızlı
sürüldüğünde
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● Vitesin boşa veya otomatik şanzımanda P'ye alınması

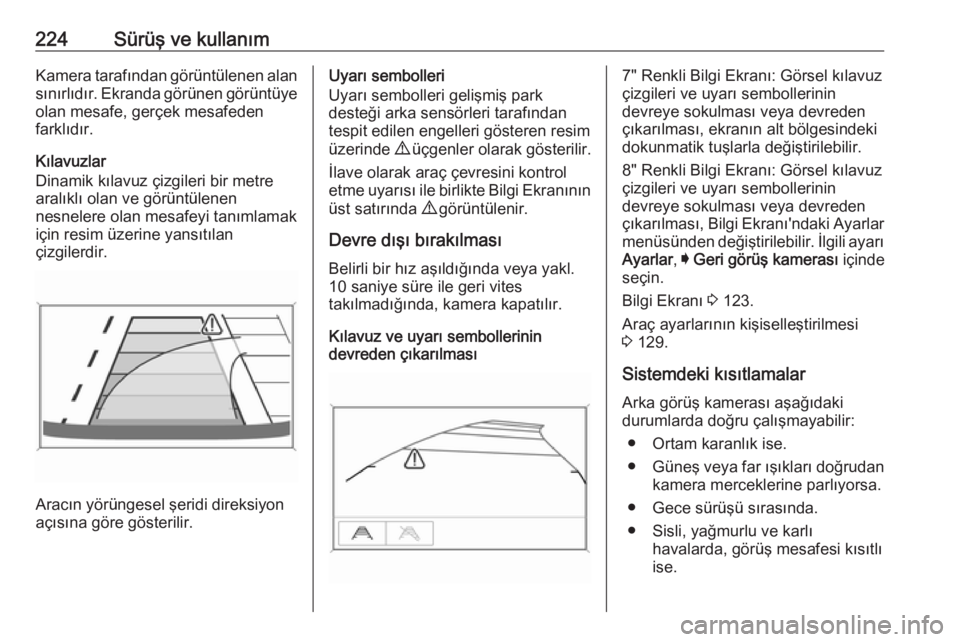

224Sürüş ve kullanımKamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuzlar
Dinamik kılavuz çizgileri bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz ve uyarı sembollerinin
devreden çıkarılması7" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar , I Geri görüş kamerası içinde
seçin.
Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 129.
Sistemdeki kısıtlamalar Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.

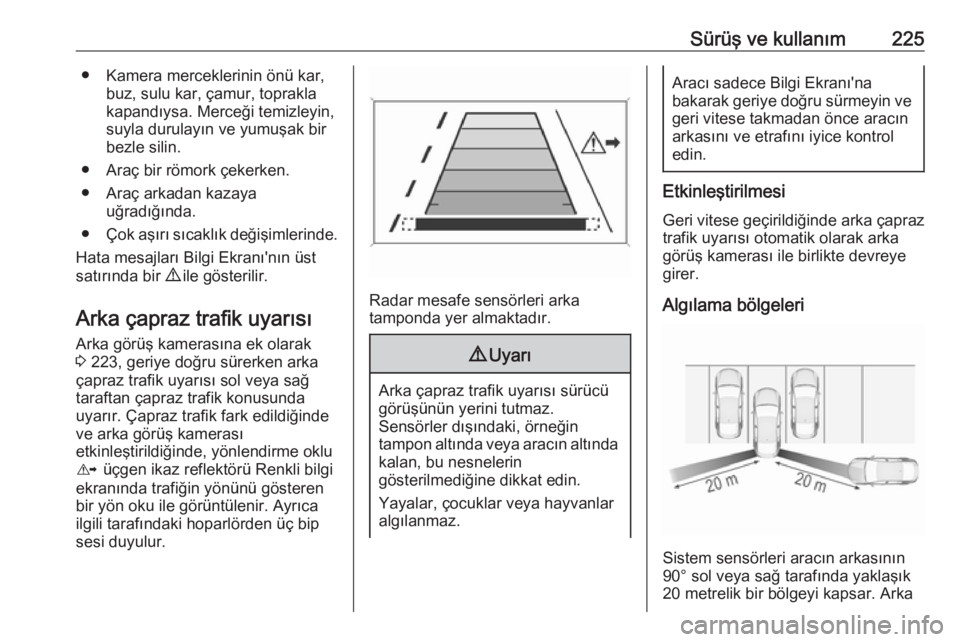

Sürüş ve kullanım225● Kamera merceklerinin önü kar,buz, sulu kar, çamur, topraklakapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka çapraz trafik uyarısı Arka görüş kamerasına ek olarak
3 223, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Renkli bilgi
ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.
Radar mesafe sensörleri arka
tamponda yer almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.
Algılama bölgeleri
Sistem sensörleri aracın arkasının
90° sol veya sağ tarafında yaklaşık 20 metrelik bir bölgeyi kapsar. Arka

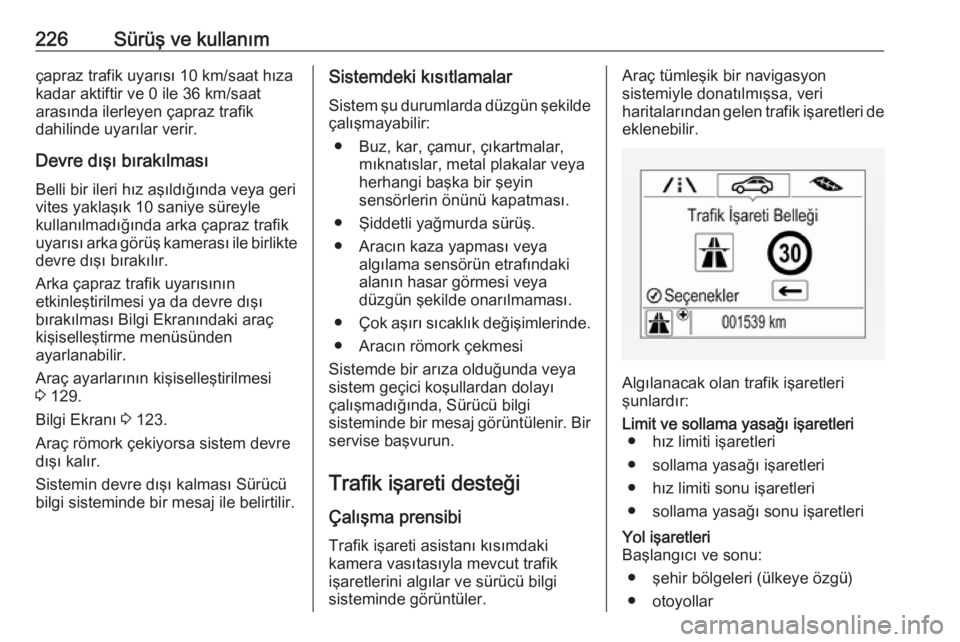

226Sürüş ve kullanımçapraz trafik uyarısı 10 km/saat hıza
kadar aktiftir ve 0 ile 36 km/saat
arasında ilerleyen çapraz trafik
dahilinde uyarılar verir.
Devre dışı bırakılması Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 129.
Bilgi Ekranı 3 123.
Araç römork çekiyorsa sistem devre
dışı kalır.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.Sistemdeki kısıtlamalar
Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması.
● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.
Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar

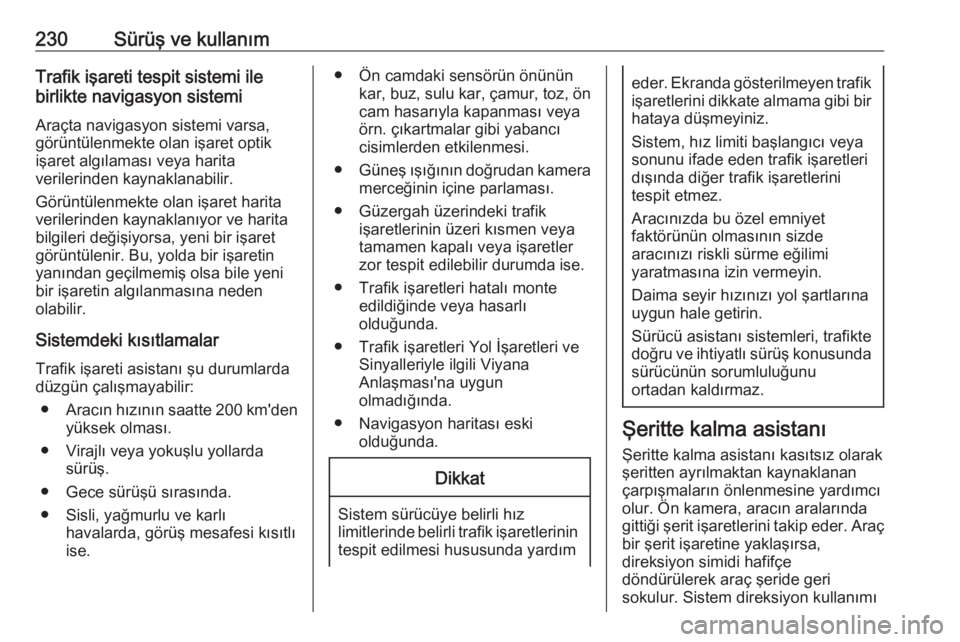

230Sürüş ve kullanımTrafik işareti tespit sistemi ile
birlikte navigasyon sistemi
Araçta navigasyon sistemi varsa,görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaret
görüntülenir. Bu, yolda bir işaretin
yanından geçilmemiş olsa bile yeni bir işaretin algılanmasına neden
olabilir.
Sistemdeki kısıtlamalar
Trafik işareti asistanı şu durumlarda
düzgün çalışmayabilir:
● Aracın hızının saatte 200 km'den
yüksek olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri Yol İşaretleri ve Sinyalleriyle ilgili Viyana
Anlaşması'na uygun
olmadığında.
● Navigasyon haritası eski olduğunda.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şeritte kalma asistanı
Şeritte kalma asistanı kasıtsız olarak
şeritten ayrılmaktan kaynaklanan
çarpışmaların önlenmesine yardımcı olur. Ön kamera, aracın aralarında
gittiği şerit işaretlerini takip eder. Araç bir şerit işaretine yaklaşırsa,
direksiyon simidi hafifçe
döndürülerek araç şeride geri
sokulur. Sistem direksiyon kullanımı
