OPEL INSIGNIA BREAK 2018.5 Uputstvo za upotrebu (in Serbian)

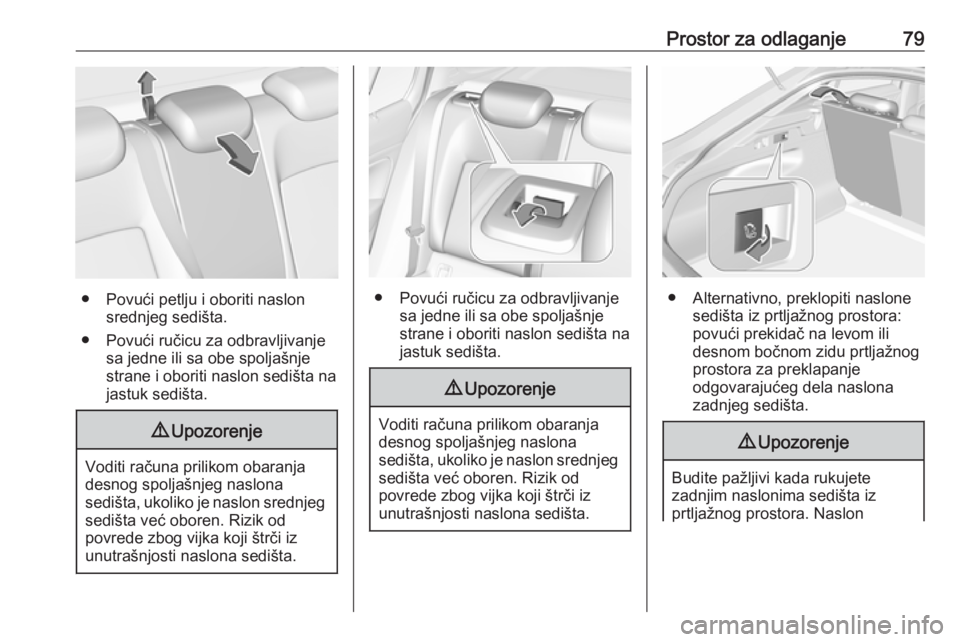

Prostor za odlaganje79
● Povući petlju i oboriti naslonsrednjeg sedišta.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
9 Upozorenje
Voditi računa prilikom obaranja
desnog spoljašnjeg naslona
sedišta, ukoliko je naslon srednjeg sedišta već oboren. Rizik od
povrede zbog vijka koji štrči iz
unutrašnjosti naslona sedišta.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
9 Upozorenje
Voditi računa prilikom obaranja
desnog spoljašnjeg naslona
sedišta, ukoliko je naslon srednjeg sedišta već oboren. Rizik od
povrede zbog vijka koji štrči iz
unutrašnjosti naslona sedišta.
● Alternativno, preklopiti naslone sedišta iz prtljažnog prostora:
povući prekidač na levom ili
desnom bočnom zidu prtljažnog
prostora za preklapanje
odgovarajućeg dela naslona
zadnjeg sedišta.
9 Upozorenje
Budite pažljivi kada rukujete
zadnjim naslonima sedišta iz
prtljažnog prostora. Naslon

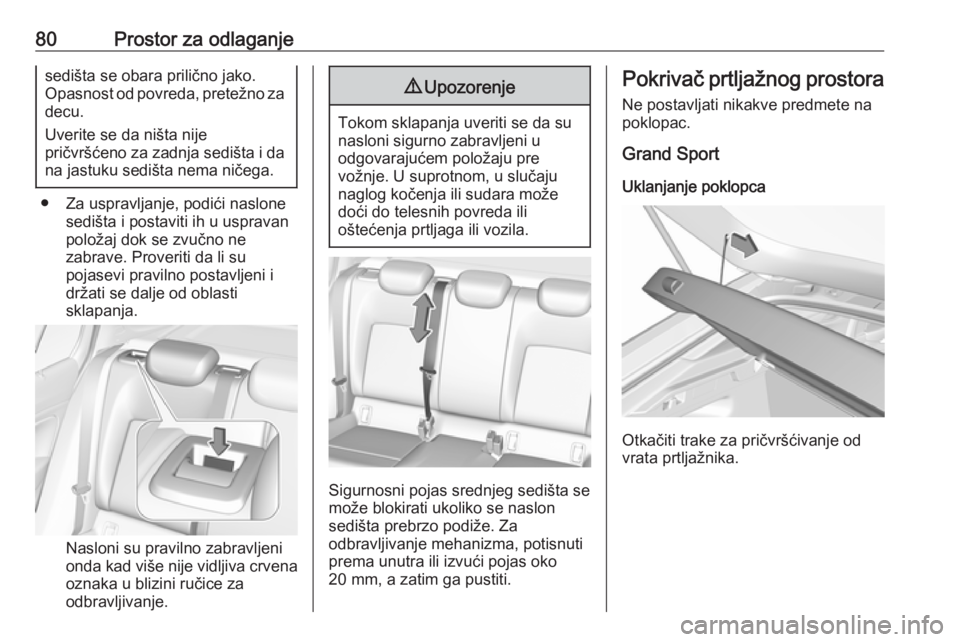

80Prostor za odlaganjesedišta se obara prilično jako.
Opasnost od povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da
na jastuku sedišta nema ničega.
● Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne
zabrave. Proveriti da li su
pojasevi pravilno postavljeni i
držati se dalje od oblasti
sklapanja.
Nasloni su pravilno zabravljeni
onda kad više nije vidljiva crvena
oznaka u blizini ručice za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Grand Sport
Uklanjanje poklopca
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.

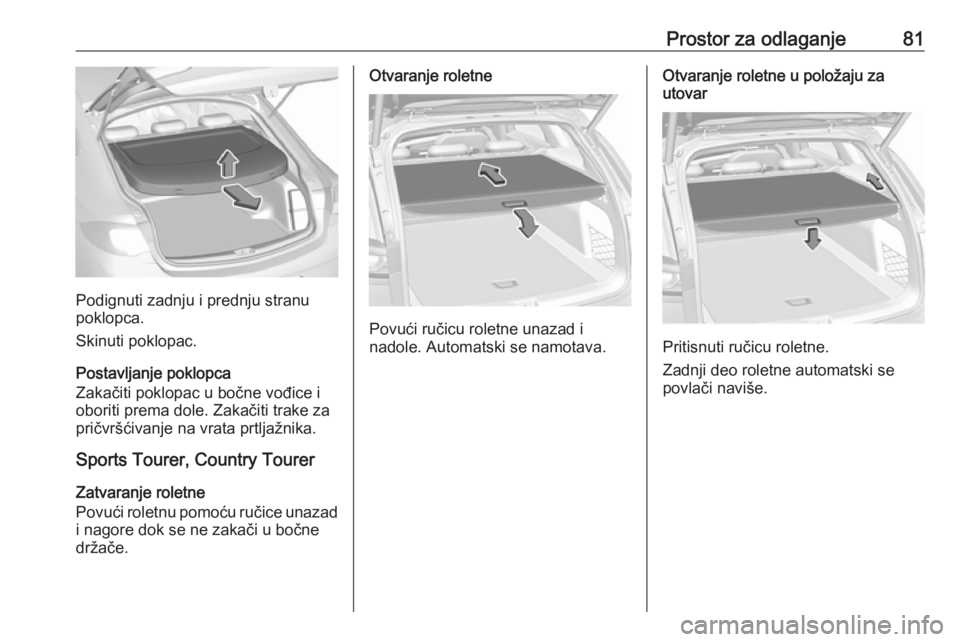

Prostor za odlaganje81
Podignuti zadnju i prednju stranu
poklopca.
Skinuti poklopac.
Postavljanje poklopca
Zakačiti poklopac u bočne vođice i oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer, Country Tourer
Zatvaranje roletne
Povući roletnu pomoću ručice unazad i nagore dok se ne zakači u bočne
držače.
Otvaranje roletne
Povući ručicu roletne unazad i
nadole. Automatski se namotava.
Otvaranje roletne u položaju za
utovar
Pritisnuti ručicu roletne.
Zadnji deo roletne automatski se
povlači naviše.

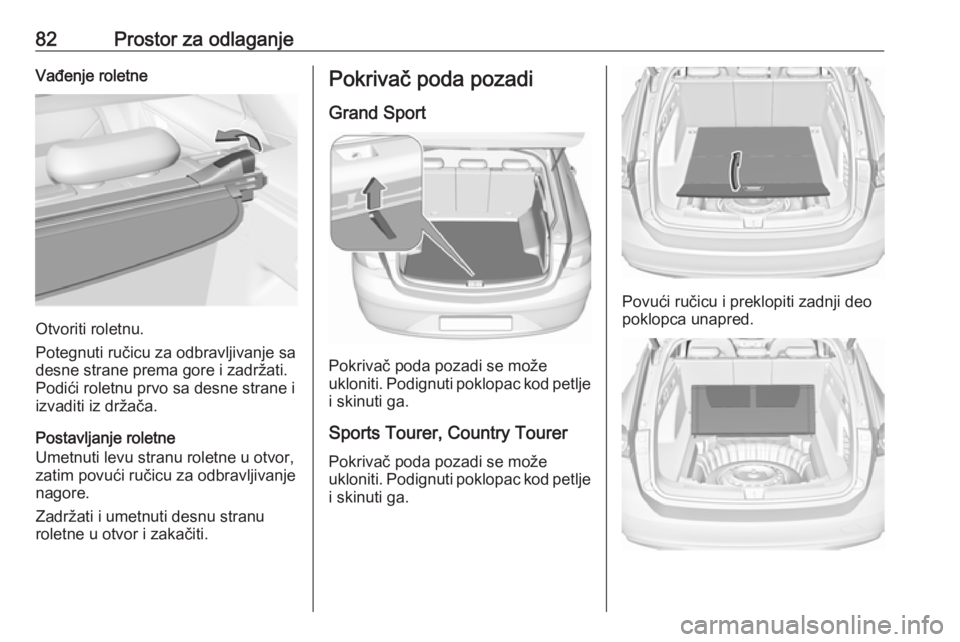

82Prostor za odlaganjeVađenje roletne
Otvoriti roletnu.
Potegnuti ručicu za odbravljivanje sa
desne strane prema gore i zadržati. Podići roletnu prvo sa desne strane i
izvaditi iz držača.
Postavljanje roletne
Umetnuti levu stranu roletne u otvor,
zatim povući ručicu za odbravljivanje
nagore.
Zadržati i umetnuti desnu stranu
roletne u otvor i zakačiti.
Pokrivač poda pozadi
Grand Sport
Pokrivač poda pozadi se može
ukloniti. Podignuti poklopac kod petlje i skinuti ga.
Sports Tourer, Country Tourer Pokrivač poda pozadi se može
ukloniti. Podignuti poklopac kod petlje i skinuti ga.
Povući ručicu i preklopiti zadnji deo
poklopca unapred.

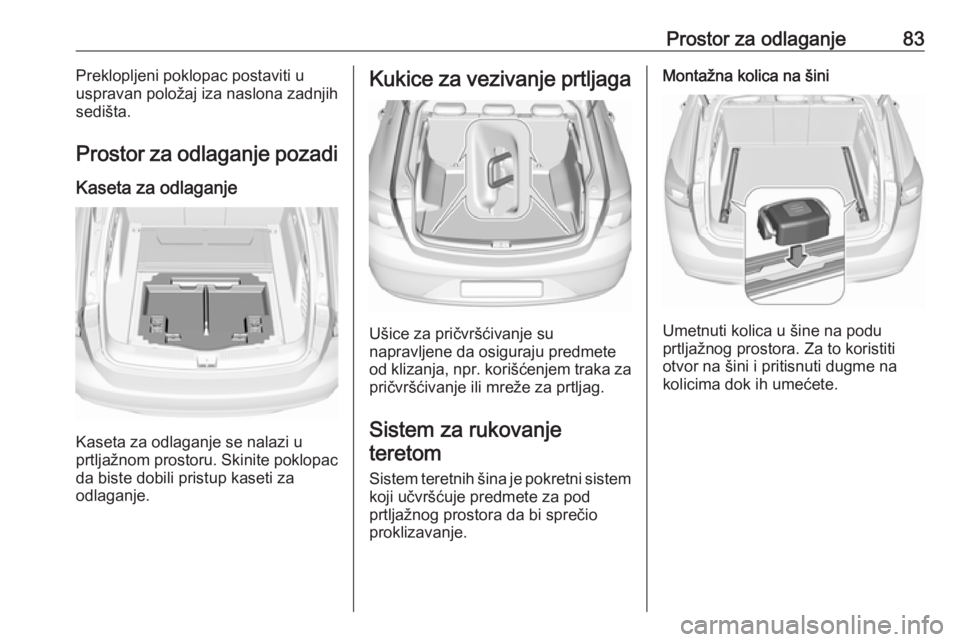

Prostor za odlaganje83Preklopljeni poklopac postaviti u
uspravan položaj iza naslona zadnjih
sedišta.
Prostor za odlaganje pozadi Kaseta za odlaganje
Kaseta za odlaganje se nalazi u
prtljažnom prostoru. Skinite poklopac
da biste dobili pristup kaseti za
odlaganje.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje teretom
Sistem teretnih šina je pokretni sistem
koji učvršćuje predmete za pod
prtljažnog prostora da bi sprečio
proklizavanje.
Montažna kolica na šini
Umetnuti kolica u šine na podu
prtljažnog prostora. Za to koristiti
otvor na šini i pritisnuti dugme na
kolicima dok ih umećete.

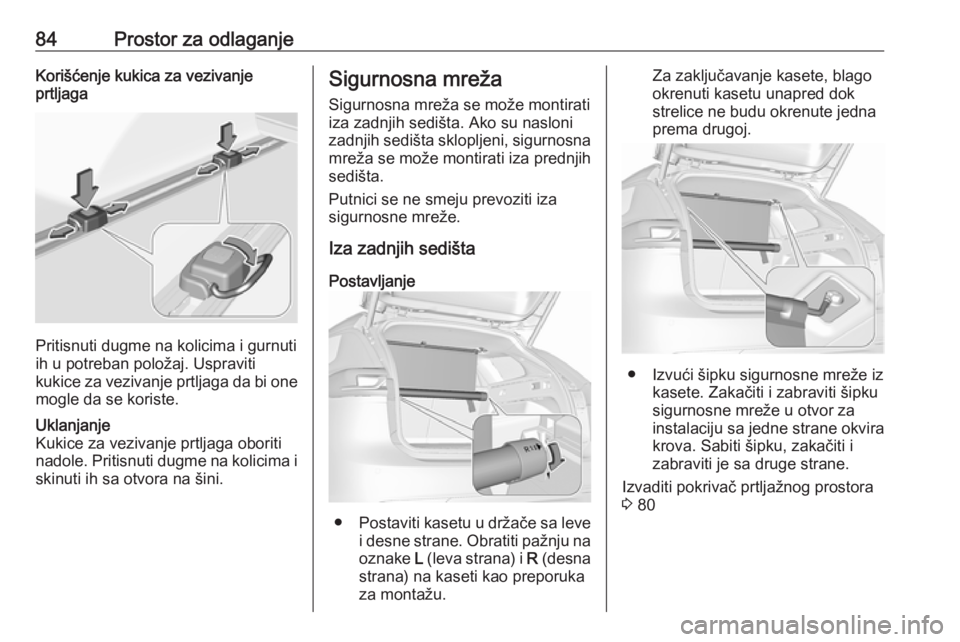

84Prostor za odlaganjeKorišćenje kukica za vezivanje
prtljaga
Pritisnuti dugme na kolicima i gurnuti
ih u potreban položaj. Uspraviti
kukice za vezivanje prtljaga da bi one mogle da se koriste.
Uklanjanje
Kukice za vezivanje prtljaga oboriti
nadole. Pritisnuti dugme na kolicima i
skinuti ih sa otvora na šini.Sigurnosna mreža
Sigurnosna mreža se može montirati
iza zadnjih sedišta. Ako su nasloni
zadnjih sedišta sklopljeni, sigurnosna mreža se može montirati iza prednjihsedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Iza zadnjih sedišta
Postavljanje
● Postaviti kasetu u držače sa leve
i desne strane. Obratiti pažnju na
oznake L (leva strana) i R (desna
strana) na kaseti kao preporuka
za montažu.
Za zaključavanje kasete, blago okrenuti kasetu unapred dok
strelice ne budu okrenute jedna
prema drugoj.
● Izvući šipku sigurnosne mreže iz kasete. Zakačiti i zabraviti šipku
sigurnosne mreže u otvor za
instalaciju sa jedne strane okvira krova. Sabiti šipku, zakačiti izabraviti je sa druge strane.
Izvaditi pokrivač prtljažnog prostora
3 80

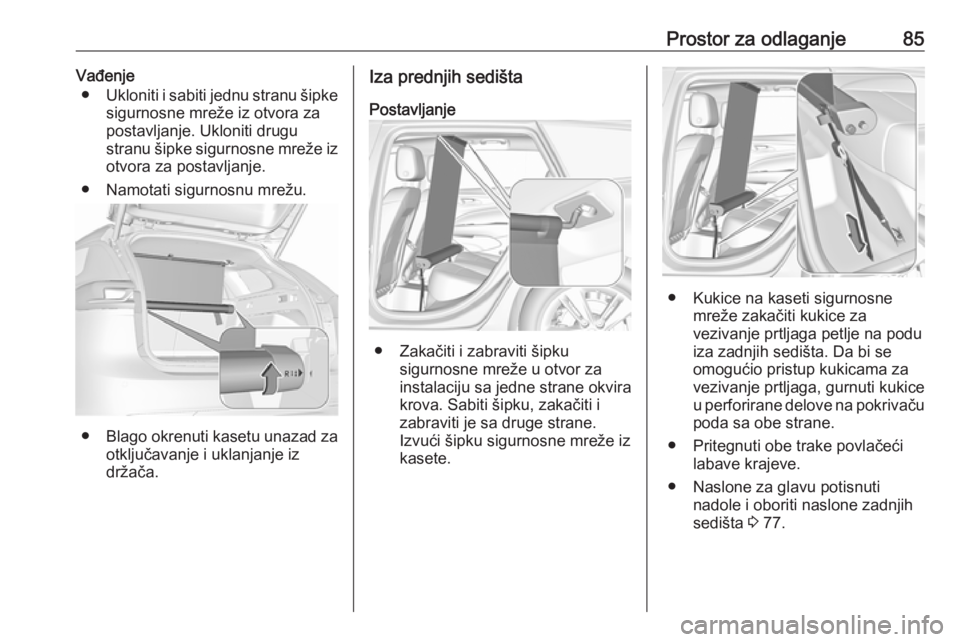

Prostor za odlaganje85Vađenje● Ukloniti i sabiti jednu stranu šipke
sigurnosne mreže iz otvora za
postavljanje. Ukloniti drugu
stranu šipke sigurnosne mreže iz otvora za postavljanje.
● Namotati sigurnosnu mrežu.
● Blago okrenuti kasetu unazad za
otključavanje i uklanjanje iz
držača.
Iza prednjih sedišta
Postavljanje
● Zakačiti i zabraviti šipku sigurnosne mreže u otvor za
instalaciju sa jedne strane okvira krova. Sabiti šipku, zakačiti izabraviti je sa druge strane.
Izvući šipku sigurnosne mreže iz
kasete.
● Kukice na kaseti sigurnosne mreže zakačiti kukice za
vezivanje prtljaga petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup kukicama za
vezivanje prtljaga, gurnuti kukice
u perforirane delove na pokrivaču
poda sa obe strane.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 77.

86Prostor za odlaganjeVađenje
● Povući poklopac na zatezaču naobe strane za otpuštanje traka.
● Ukloniti i sabiti jednu stranu šipke
sigurnosne mreže iz otvora za
postavljanje. Ukloniti drugu
stranu šipke sigurnosne mreže iz
otvora za postavljanje.
● Namotati sigurnosnu mrežu. ● Otkačiti kukice sa kukica za vezivanje prtljaga.
Trougao upozorenja
Grand Sport
Trougao upozorenja držati u prostoru
u zadnjem delu prtljažnog prostora.
Sports Tourer, Country Tourer
Trougao upozorenja sa trakama za
pričvršćivanje odložiti u unutrašnju
oblogu prtljažnog prostora.

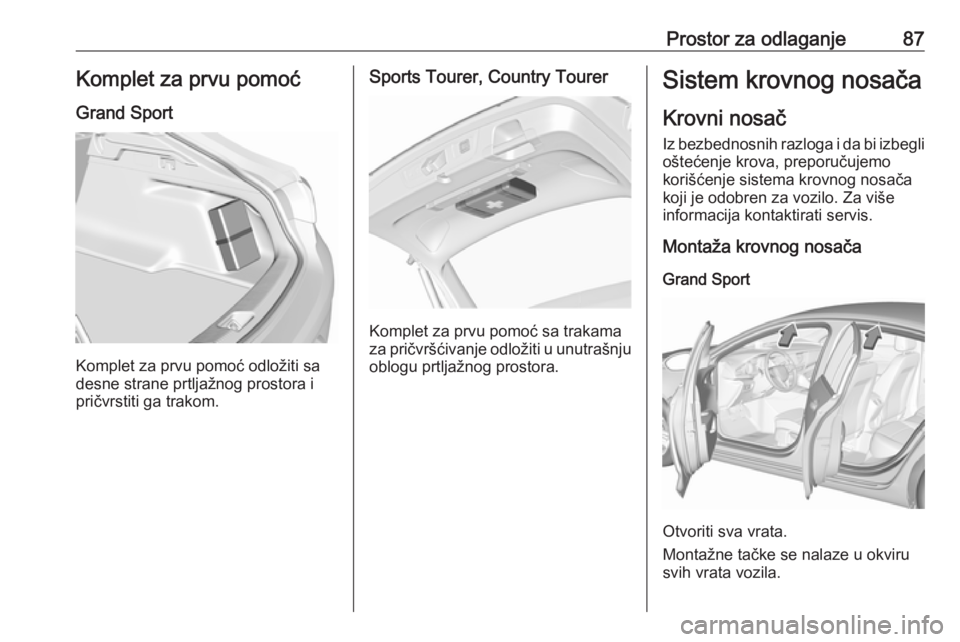

Prostor za odlaganje87Komplet za prvu pomoć
Grand Sport
Komplet za prvu pomoć odložiti sa
desne strane prtljažnog prostora i
pričvrstiti ga trakom.
Sports Tourer, Country Tourer
Komplet za prvu pomoć sa trakama
za pričvršćivanje odložiti u unutrašnju oblogu prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Montaža krovnog nosača
Grand Sport
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.

88Prostor za odlaganjePričvrstiti krovni nosač u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.
Sports Tourer, Country Tourer
Montažne tačke se nalaze na svakoj
krovnoj šini.
Pričvrstiti krovni nosač na prve dve
montažne tačke u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno
zabravljeni, t.j. ne vide se crvene
oznake sa strane, blizu ručice za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže predmete bi trebalo stavljati
dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 83.
● Osigurati predmete u prtljažniku
da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona zadnjeg sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek se uverite da je teret u vozilu
sigurno postavljen. U suprotnom,
predmeti se mogu razbacati
