OPEL INSIGNIA BREAK 2018.5 Посібник з експлуатації (in Ukrainian)

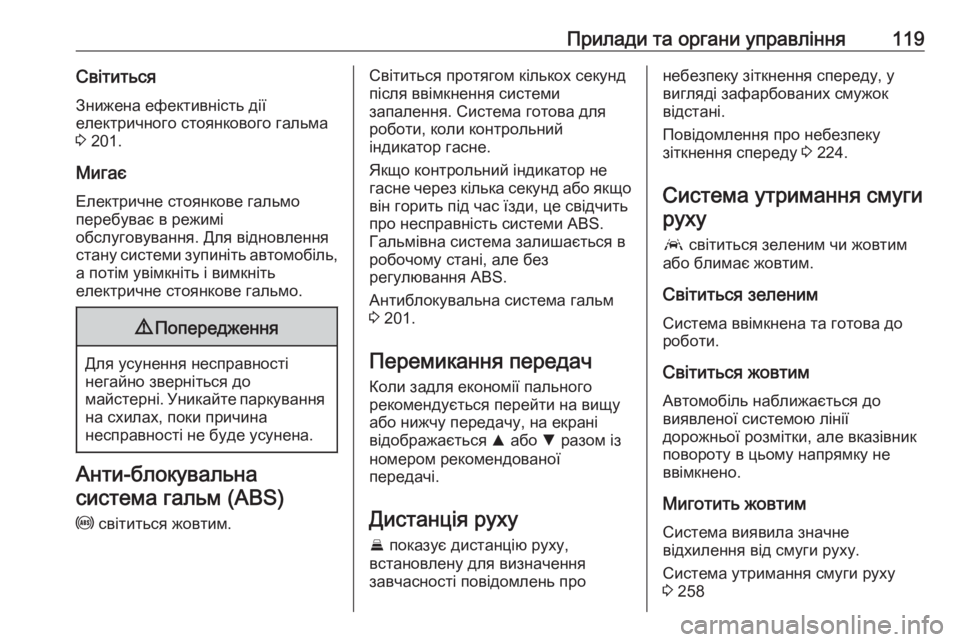

Прилади та органи управління119СвітитьсяЗнижена ефективність дії
електричного стоянкового гальма
3 201.
Мигає
Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль, а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні. Уникайте паркування на схилах, поки причина
несправності не буде усунена.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 201.
Перемикання передач Коли задля економії пального
рекомендується перейти на вищу
або нижчу передачу, на екрані
відображається R або S разом із
номером рекомендованої
передачі.
Дистанція руху
E показує дистанцію руху,
встановлену для визначення
завчасності повідомлень пронебезпеку зіткнення спереду, у
вигляді зафарбованих смужок
відстані.
Повідомлення про небезпеку
зіткнення спереду 3 224.
Система утримання смуги
руху
a світиться зеленим чи жовтим
або блимає жовтим.
Cвітиться зеленим
Система ввімкнена та готова до
роботи.
Cвітиться жовтим
Автомобіль наближається до
виявленої системою лінії
дорожньої розмітки, але вказівник
повороту в цьому напрямку не
ввімкнено.
Миготить жовтим
Система виявила значне
відхилення від смуги руху.
Система утримання смуги руху
3 258

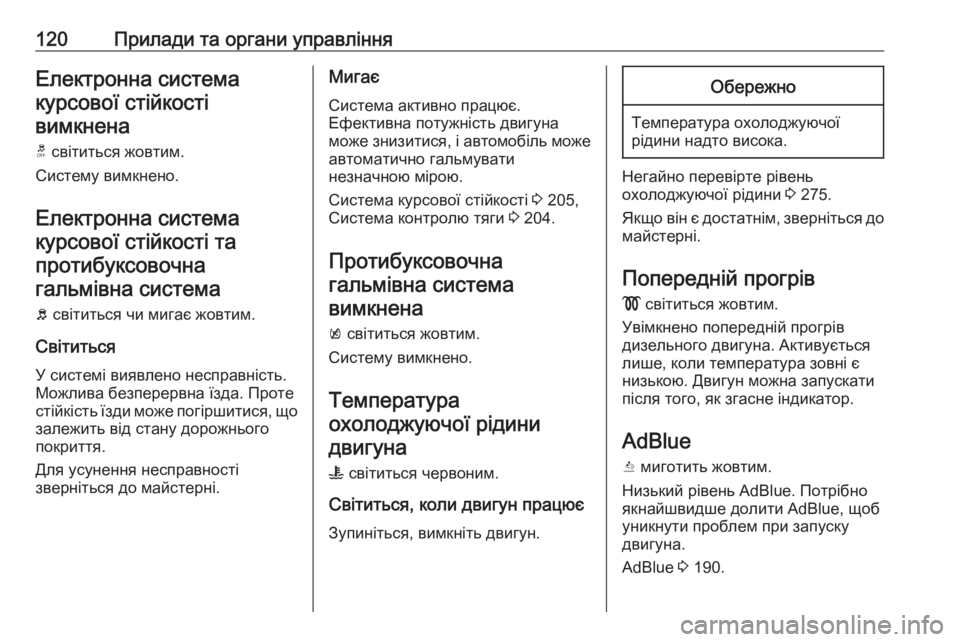

120Прилади та органи управлінняЕлектронна системакурсової стійкостівимкнена
t світиться жовтим.
Систему вимкнено.
Електронна система курсової стійкості тапротибуксовочнагальмівна система
b світиться чи мигає жовтим.
Світиться У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість їзди може погіршитися, що
залежить від стану дорожнього
покриття.
Для усунення несправності
зверніться до майстерні.Мигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
автоматично гальмувати
незначною мірою.
Система курсової стійкості 3 205,
Система контролю тяги 3 204.
Протибуксовочна
гальмівна система вимкнена
k світиться жовтим.
Систему вимкнено.
Температура
охолоджуючої рідини
двигуна
W світиться червоним.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Негайно перевірте рівень
охолоджуючої рідини 3 275.
Якщо він є достатнім, зверніться до майстерні.
Попередній прогрів
! світиться жовтим.
Увімкнено попередній прогрів
дизельного двигуна. Активується
лише, коли температура зовні є
низькою. Двигун можна запускати
після того, як згасне індикатор.
AdBlue Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 190.

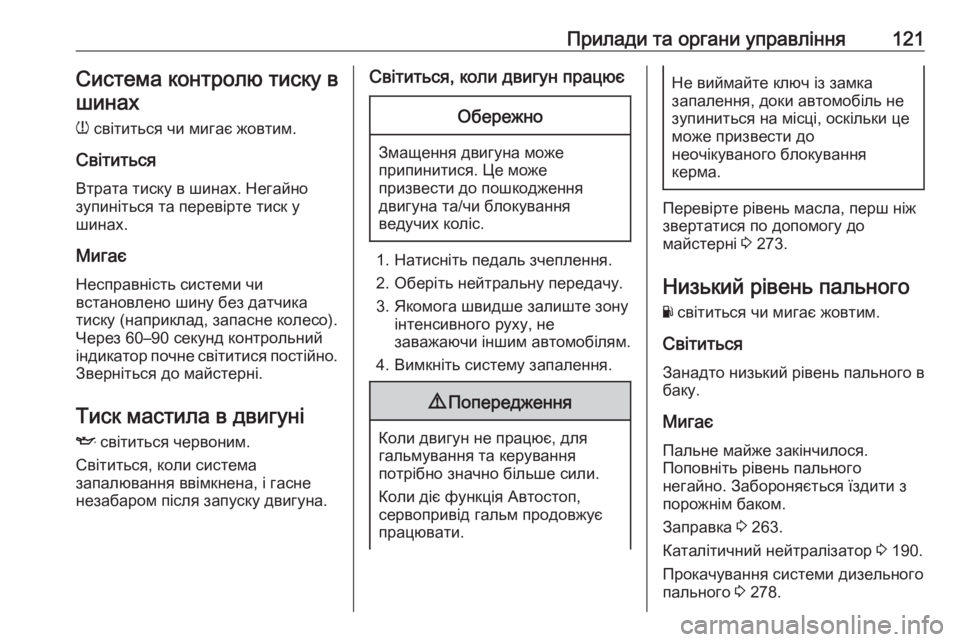

Прилади та органи управління121Система контролю тиску в
шинах
w світиться чи мигає жовтим.
Світиться Втрата тиску в шинах. Негайнозупиніться та перевірте тиск у
шинах.
Мигає Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60–90 секунд контрольний
індикатор почне світитися постійно.
Зверніться до майстерні.
Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне незабаром після запуску двигуна.Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Оберіть нейтральну передачу.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть систему запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
Коли діє функція Автостоп,
сервопривід гальм продовжує
працювати.
Не виймайте ключ із замка
запалення, доки автомобіль не
зупиниться на місці, оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 273.
Низький рівень пального Y світиться чи мигає жовтим.
Світиться Занадто низький рівень пального в
баку.
Мигає
Пальне майже закінчилося. Поповніть рівень пального
негайно. Забороняється їздити з
порожнім баком.
Заправка 3 263.
Каталітичний нейтралізатор 3 190.
Прокачування системи дизельного
пального 3 278.

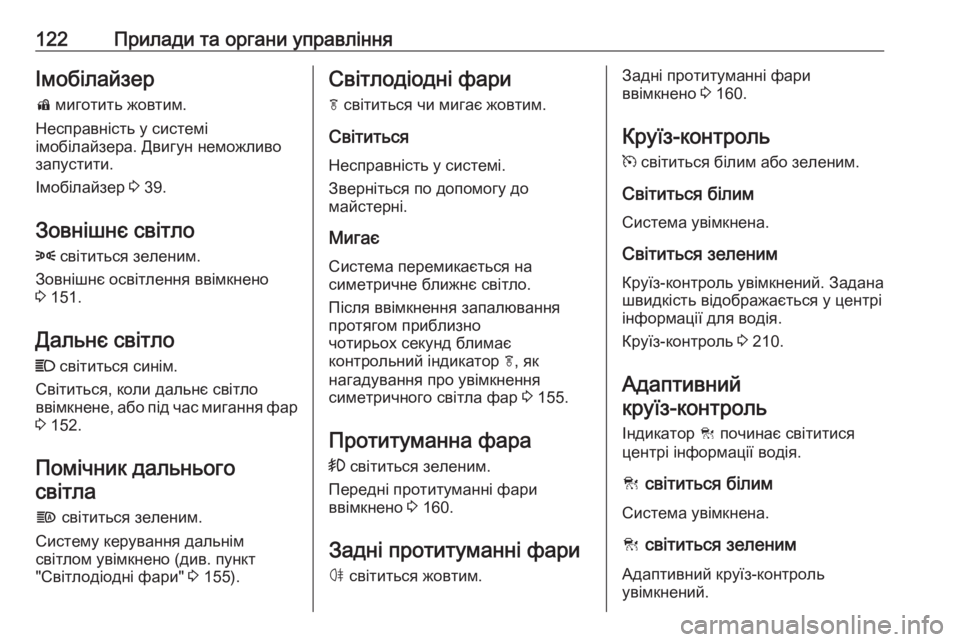

122Прилади та органи управлінняІмобілайзер
d миготить жовтим.
Несправність у системі
імобілайзера. Двигун неможливо запустити.
Імобілайзер 3 39.
Зовнішнє світло 8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 151.
Дальнє світло C світиться синім.
Світиться, коли дальнє світло
ввімкнене, або під час мигання фар 3 152.
Помічник дальнього
світла
f світиться зеленим.
Систему керування дальнім
світлом увімкнено (див. пункт
"Світлодіодні фари" 3 155).Світлодіодні фари
f світиться чи мигає жовтим.
Світиться
Несправність у системі.
Зверніться по допомогу до
майстерні.
Мигає Система перемикається на
симетричне ближнє світло.
Після ввімкнення запалювання
протягом приблизно
чотирьох секунд блимає
контрольний індикатор f, як
нагадування про увімкнення
симетричного світла фар 3 155.
Протитуманна фара
> світиться зеленим.
Передні протитуманні фари
ввімкнено 3 160.
Задні протитуманні фари ø світиться жовтим.Задні протитуманні фари
ввімкнено 3 160.
Круїз-контроль
m світиться білим або зеленим.
Світиться білим
Система увімкнена.
Cвітиться зеленим Круїз-контроль увімкнений. Задана
швидкість відображається у центрі
інформації для водія.
Круїз-контроль 3 210.
Адаптивний
круїз-контроль
Індикатор C починає світитися
центрі інформації водія.
C світиться білим
Система увімкнена.
C світиться зеленим
Адаптивний круїз-контроль
увімкнений.

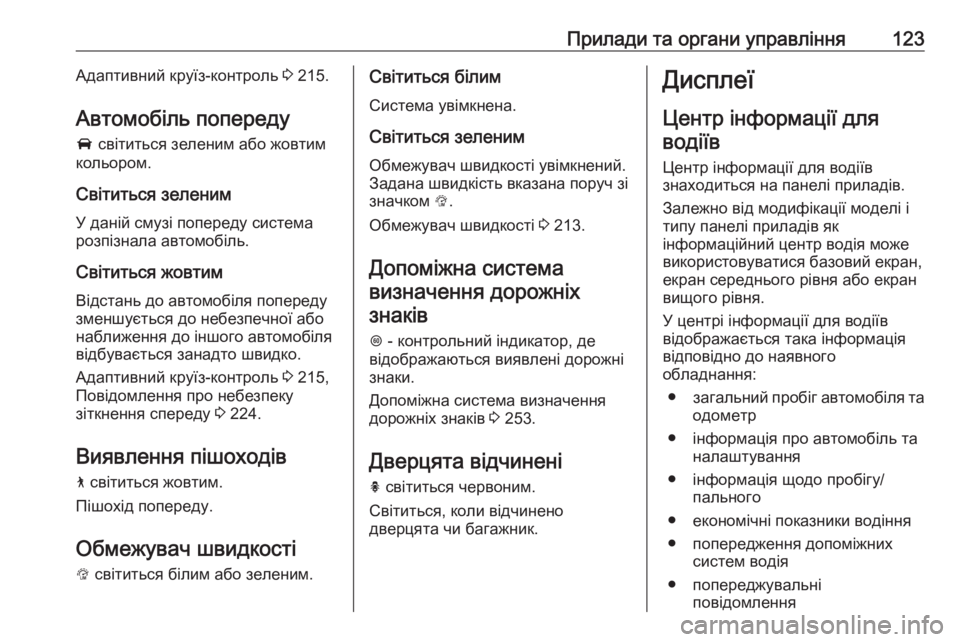

Прилади та органи управління123Адаптивний круїз-контроль 3 215.
Автомобіль попереду A світиться зеленим або жовтим
кольором.
Cвітиться зеленим
У даній смузі попереду система
розпізнала автомобіль.
Cвітиться жовтим
Відстань до автомобіля попереду
зменшується до небезпечної або
наближення до іншого автомобіля
відбувається занадто швидко.
Адаптивний круїз-контроль 3 215,
Повідомлення про небезпеку
зіткнення спереду 3 224.
Виявлення пішоходів
7 світиться жовтим.
Пішохід попереду.
Обмежувач швидкості L світиться білим або зеленим.Світиться білим
Система увімкнена.
Cвітиться зеленим Обмежувач швидкості увімкнений.
Задана швидкість вказана поруч зі
значком L.
Обмежувач швидкості 3 213.
Допоміжна система визначення дорожніх
знаків
L - контрольний індикатор, де
відображаються виявлені дорожні
знаки.
Допоміжна система визначення
дорожніх знаків 3 253.
Дверцята відчинені
h світиться червоним.
Світиться, коли відчинено
дверцята чи багажник.Дисплеї
Центр інформації для водіїв
Центр інформації для водіїв
знаходиться на панелі приладів.
Залежно від модифікації моделі і
типу панелі приладів як
інформаційний центр водія може
використовуватися базовий екран,
екран середнього рівня або екран
вищого рівня.
У центрі інформації для водіїв
відображається така інформація
відповідно до наявного
обладнання:
● загальний пробіг автомобіля та
одометр
● інформація про автомобіль та налаштування
● інформація щодо пробігу/ пального
● економічні показники водіння ● попередження допоміжних систем водія
● попереджувальні повідомлення

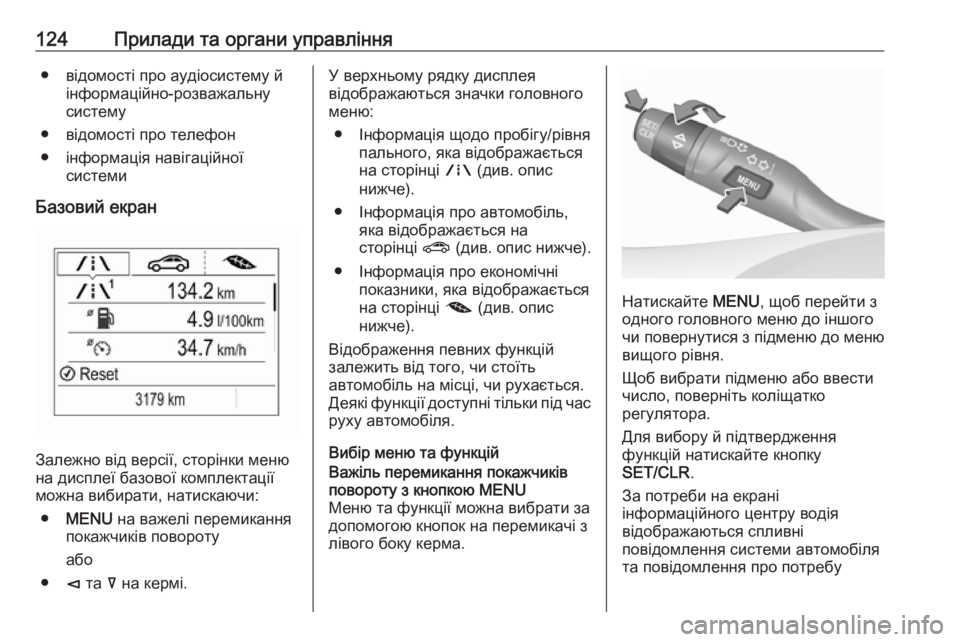

124Прилади та органи управління● відомості про аудіосистему йінформаційно-розважальну
систему
● відомості про телефон
● інформація навігаційної системи
Базовий екран
Залежно від версії, сторінки меню
на дисплеї базової комплектації
можна вибирати, натискаючи:
● MENU на важелі перемикання
покажчиків повороту
або
● è та å на кермі.
У верхньому рядку дисплея
відображаються значки головного
меню:
● Інформація щодо пробігу/рівня пального, яка відображається
на сторінці ; (див. опис
нижче).
● Інформація про автомобіль, яка відображається на
сторінці ? (див. опис нижче).
● Інформація про економічні показники, яка відображається
на сторінці @ (див. опис
нижче).
Відображення певних функцій
залежить від того, чи стоїть
автомобіль на місці, чи рухається.
Деякі функції доступні тільки під час руху автомобіля.
Вибір меню та функційВажіль перемикання покажчиків
повороту з кнопкою MENU
Меню та функції можна вибрати за
допомогою кнопок на перемикачі з
лівого боку керма.
Натискайте MENU, щоб перейти з
одного головного меню до іншого
чи повернутися з підменю до меню
вищого рівня.
Щоб вибрати підменю або ввести
число, поверніть коліщатко
регулятора.
Для вибору й підтвердження
функцій натискайте кнопку
SET/CLR .
За потреби на екрані
інформаційного центру водія
відображаються спливні
повідомлення системи автомобіля
та повідомлення про потребу

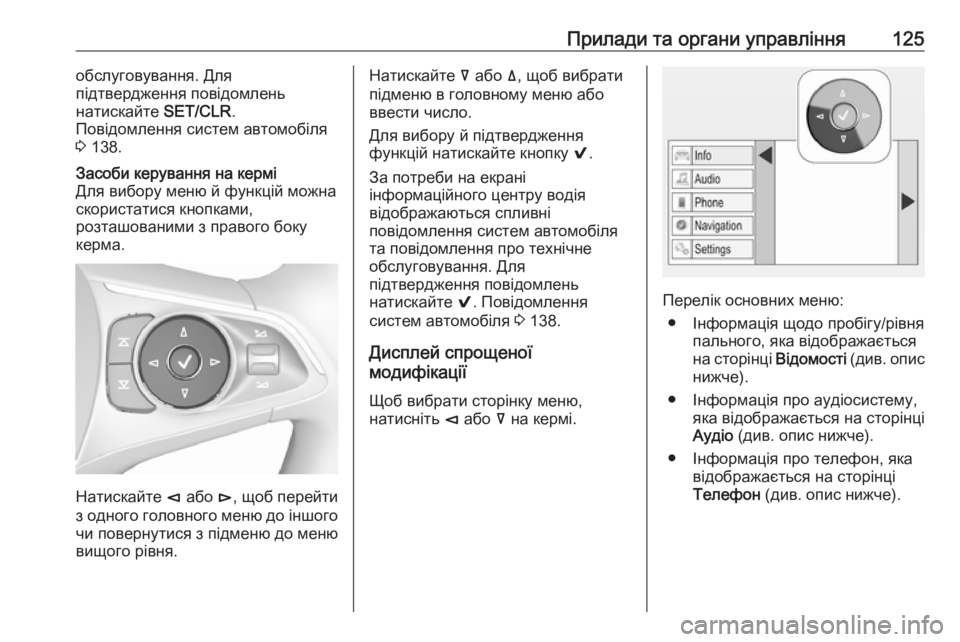

Прилади та органи управління125обслуговування. Для
підтвердження повідомлень
натискайте SET/CLR.
Повідомлення систем автомобіля
3 138.Засоби керування на кермі
Для вибору меню й функцій можна
скористатися кнопками,
розташованими з правого боку
керма.
Натискайте è або é, щоб перейти
з одного головного меню до іншого чи повернутися з підменю до меню
вищого рівня.
Натискайте å або ä, щоб вибрати
підменю в головному меню або
ввести число.
Для вибору й підтвердження
функцій натискайте кнопку 9.
За потреби на екрані
інформаційного центру водія
відображаються спливні
повідомлення систем автомобіля
та повідомлення про технічне
обслуговування. Для
підтвердження повідомлень
натискайте 9. Повідомлення
систем автомобіля 3 138.
Дисплей спрощеної
модифікації
Щоб вибрати сторінку меню,
натисніть è або å на кермі.
Перелік основних меню:
● Інформація щодо пробігу/рівня пального, яка відображається
на сторінці Відомості (див. опис
нижче).
● Інформація про аудіосистему, яка відображається на сторінціАудіо (див. опис нижче).
● Інформація про телефон, яка відображається на сторінці
Телефон (див. опис нижче).

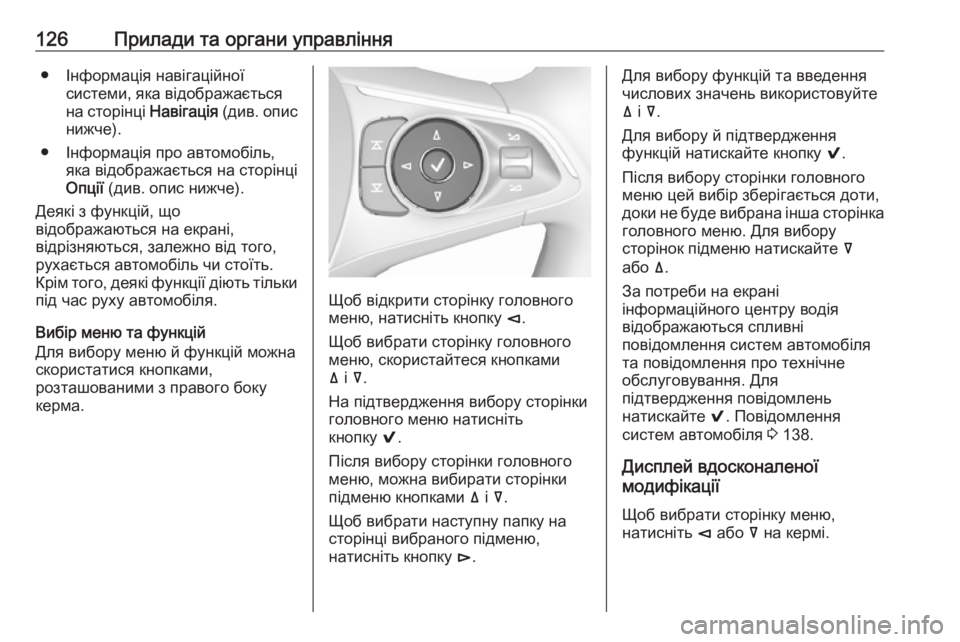

126Прилади та органи управління● Інформація навігаційноїсистеми, яка відображається
на сторінці Навігація (див. опис
нижче).
● Інформація про автомобіль, яка відображається на сторінціОпції (див. опис нижче).
Деякі з функцій, що
відображаються на екрані,
відрізняються, залежно від того,
рухається автомобіль чи стоїть.
Крім того, деякі функції діють тільки
під час руху автомобіля.
Вибір меню та функцій
Для вибору меню й функцій можна
скористатися кнопками,
розташованими з правого боку
керма.
Щоб відкрити сторінку головного
меню, натисніть кнопку è.
Щоб вибрати сторінку головного
меню, скористайтеся кнопками
ä і å.
На підтвердження вибору сторінки
головного меню натисніть
кнопку 9.
Після вибору сторінки головного
меню, можна вибирати сторінки
підменю кнопками ä і å.
Щоб вибрати наступну папку на
сторінці вибраного підменю,
натисніть кнопку é.
Для вибору функцій та введення
числових значень використовуйте
ä і å.
Для вибору й підтвердження
функцій натискайте кнопку 9.
Після вибору сторінки головного
меню цей вибір зберігається доти,
доки не буде вибрана інша сторінка головного меню. Для вибору
сторінок підменю натискайте å
або ä.
За потреби на екрані
інформаційного центру водія
відображаються спливні
повідомлення систем автомобіля
та повідомлення про технічне
обслуговування. Для
підтвердження повідомлень
натискайте 9. Повідомлення
систем автомобіля 3 138.
Дисплей вдосконаленої
модифікації
Щоб вибрати сторінку меню,
натисніть è або å на кермі.

Прилади та органи управління127
Перелік основних меню:● Інформація щодо пробігу/рівня пального, яка відображається
на сторінці Відомості (див. опис
нижче).
● Інформація про аудіосистему, яка відображається на сторінціАудіо (див. опис нижче).
● Інформація про телефон, яка відображається на сторінці
Телефон (див. опис нижче).
● Інформація навігаційної
системи, яка відображається
на сторінці Навігація (див. опис
нижче).
● Інформація про автомобіль, яка відображається на сторінці
Опції (див. опис нижче).
Деякі з функцій, що
відображаються на екрані,
відрізняються, залежно від того,
рухається автомобіль чи стоїть.
Крім того, деякі функції діють тільки
під час руху автомобіля.
Панель приладів вищого рівня має
два режими відображення:
"Спортивний" і "Подорож". Див.
наведені нижче інструкції: Пункти "Меню налаштувань" і "Теми
екрана".
Вибір меню та функцій
Для вибору меню й функцій можна
скористатися кнопками,
розташованими з правого боку
керма.
Щоб відкрити сторінку головного
меню, натисніть кнопку è.
Щоб вибрати сторінку головного
меню, скористайтеся кнопками
ä і å.
На підтвердження вибору сторінки
головного меню натисніть
кнопку 9.
Після вибору сторінки головного
меню, можна вибирати сторінки
підменю кнопками ä і å.
Щоб вибрати наступну папку на
сторінці вибраного підменю,
натисніть é.

128Прилади та органи управлінняДля вибору функцій та введення
числових значень використовуйте
ä і å.
Для вибору й підтвердження
функцій натискайте кнопку 9.
Після вибору сторінки головного
меню цей вибір зберігається доти, доки не буде вибрана інша сторінка головного меню. Для вибору
сторінок підменю натискайте å
або ä.
За потреби на екрані
інформаційного центру водія
відображаються спливні
повідомлення систем автомобіля
та повідомлення про технічне
обслуговування. Для
підтвердження повідомлень
натискайте 9. Повідомлення
систем автомобіля 3 138.
Меню "Інформація щодо
пробігу/рівня пального", ;
або "Інформація"
Далі наведено повний список
сторінок, які можна відкривати в
меню Info (Інформація). У деяких
автомобілях певні функції можутьбути недоступними. На деяких
зображеннях певні функції
позначаються значками.
Для вибору сторінок можна
обертати коліщатко регулятора або натискати кнопки ä і å:
● лічильник щоденного пробігу 1 або А
середня витрата пального 1
або А
середня швидкість 1 або А
● лічильник щоденного пробігу 2 або В
середня витрата пального 2
або В
середня швидкість 2 або В
● швидкість у цифровому форматі
● запас пального в одиницях відстані
● миттєва витрата пального
● час до заміни мастила
● тиск у шинах
● таймер
● система виявлення дорожніх знаків● безпечна дистанція
● порожня сторінка
На базовому дисплеї сторінки
"Термін експлуатації мастила",
"Тиск у шинах", "Допоміжна
система визначення дорожніх
знаків" і "Дистанція руху"
відображаються в меню
"Інформація про автомобіль" - для
переходу до цього меню
виберіть ? кнопкою MENU.
Лічильник щоденного пробігу 1/А
або 2/В
На одометрі відображається
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник щоденного пробігу
реєструє пробіг до 9999 км, після
чого відлік знову починається з 0.
Щоб скинути показники на
базовому дисплеї, натискайте
протягом декількох секунд
SET/CLR , а на дисплеї середнього
чи вищого рівня спочатку слід
натиснути é, а потім підтвердити
дію кнопкою 9.
