OPEL INSIGNIA BREAK 2018 Betriebsanleitung (in German)

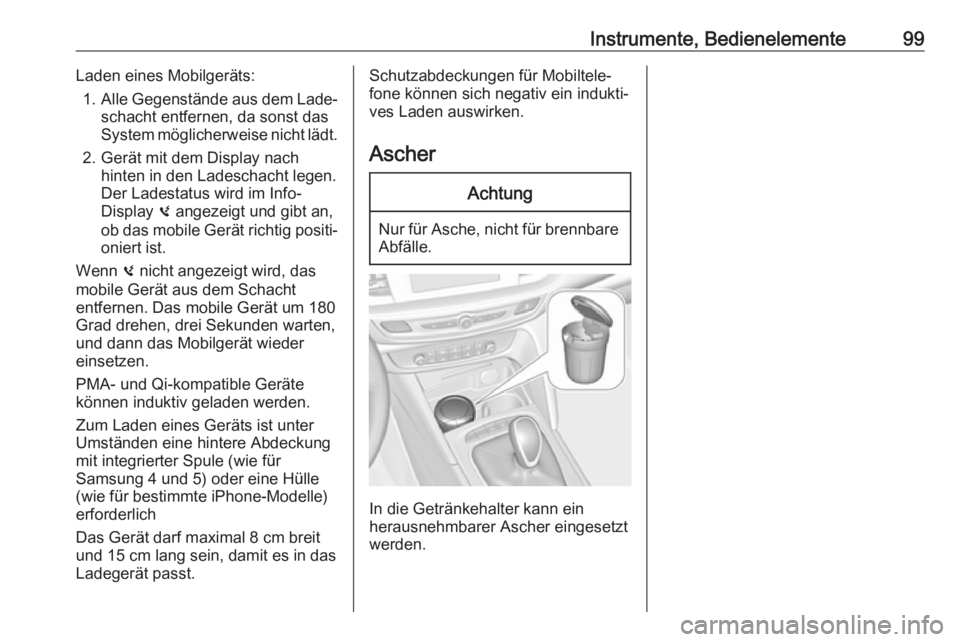

Instrumente, Bedienelemente99Laden eines Mobilgeräts:1. Alle Gegenstände aus dem Lade‐
schacht entfernen, da sonst das
System möglicherweise nicht lädt.
2. Gerät mit dem Display nach hinten in den Ladeschacht legen.
Der Ladestatus wird im Info-
Display 0 angezeigt und gibt an,
ob das mobile Gerät richtig positi‐
oniert ist.
Wenn 0 nicht angezeigt wird, das
mobile Gerät aus dem Schacht entfernen. Das mobile Gerät um 180
Grad drehen, drei Sekunden warten,
und dann das Mobilgerät wieder
einsetzen.
PMA- und Qi-kompatible Geräte
können induktiv geladen werden.
Zum Laden eines Geräts ist unter
Umständen eine hintere Abdeckung
mit integrierter Spule (wie für
Samsung 4 und 5) oder eine Hülle
(wie für bestimmte iPhone-Modelle)
erforderlich
Das Gerät darf maximal 8 cm breit
und 15 cm lang sein, damit es in das Ladegerät passt.Schutzabdeckungen für Mobiltele‐
fone können sich negativ ein indukti‐
ves Laden auswirken.
AscherAchtung
Nur für Asche, nicht für brennbareAbfälle.
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.

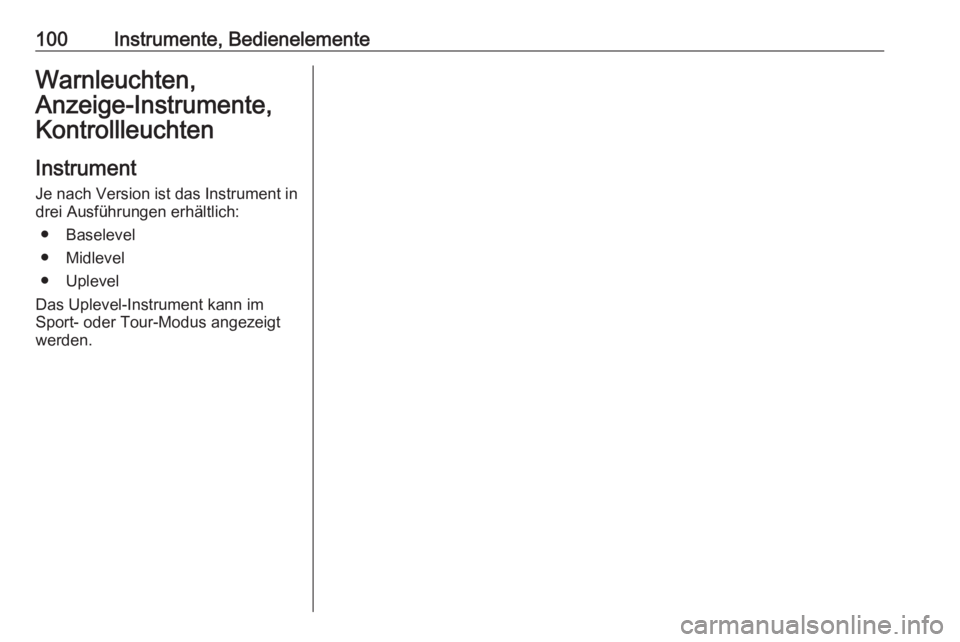

100Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Je nach Version ist das Instrument in
drei Ausführungen erhältlich:
● Baselevel
● Midlevel
● Uplevel
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden.

Instrumente, Bedienelemente101Baselevel-Instrument

102Instrumente, BedienelementeMidlevel-Instrument

Instrumente, Bedienelemente103Uplevel-Instrument, Sport-Modus

104Instrumente, BedienelementeUplevel-Instrument, Tour-Modus

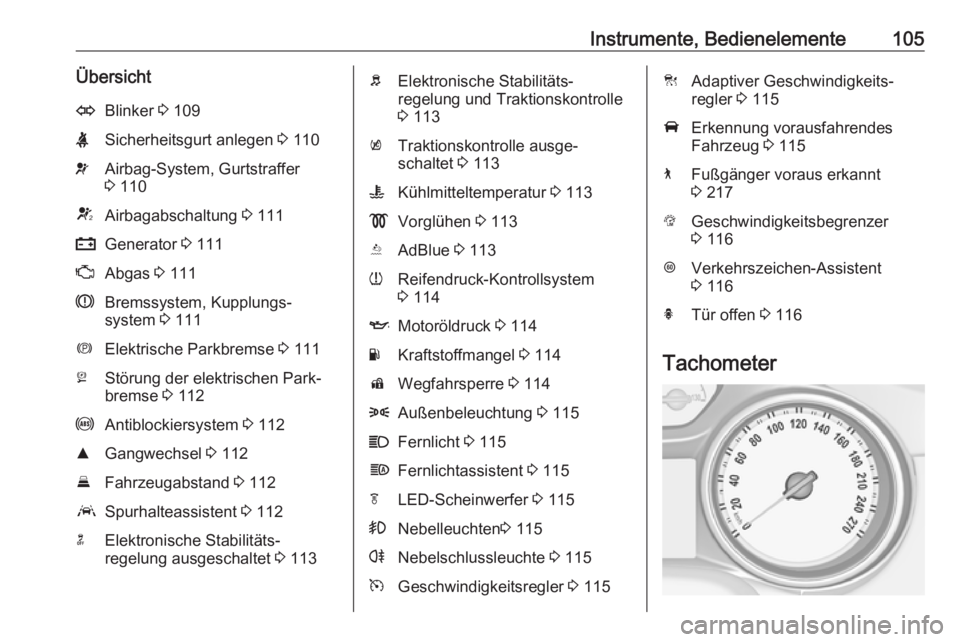

Instrumente, Bedienelemente105ÜbersichtOBlinker 3 109XSicherheitsgurt anlegen 3 110vAirbag-System, Gurtstraffer
3 110VAirbagabschaltung 3 111pGenerator 3 111ZAbgas 3 111RBremssystem, Kupplungs‐
system 3 111mElektrische Parkbremse 3 111jStörung der elektrischen Park‐
bremse 3 112uAntiblockiersystem 3 112RGangwechsel 3 112EFahrzeugabstand 3 112aSpurhalteassistent 3 112nElektronische Stabilitäts‐
regelung ausgeschaltet 3 113bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 113kTraktionskontrolle ausge‐
schaltet 3 113WKühlmitteltemperatur 3 113!Vorglühen 3 113YAdBlue 3 113wReifendruck-Kontrollsystem
3 114IMotoröldruck 3 114YKraftstoffmangel 3 114dWegfahrsperre 3 1148Außenbeleuchtung 3 115CFernlicht 3 115fFernlichtassistent 3 115fLED-Scheinwerfer 3 115>Nebelleuchten 3 115rNebelschlussleuchte 3 115mGeschwindigkeitsregler 3 115CAdaptiver Geschwindigkeits‐
regler 3 115AErkennung vorausfahrendes
Fahrzeug 3 1157Fußgänger voraus erkannt
3 217LGeschwindigkeitsbegrenzer
3 116LVerkehrszeichen-Assistent
3 116hTür offen 3 116
Tachometer

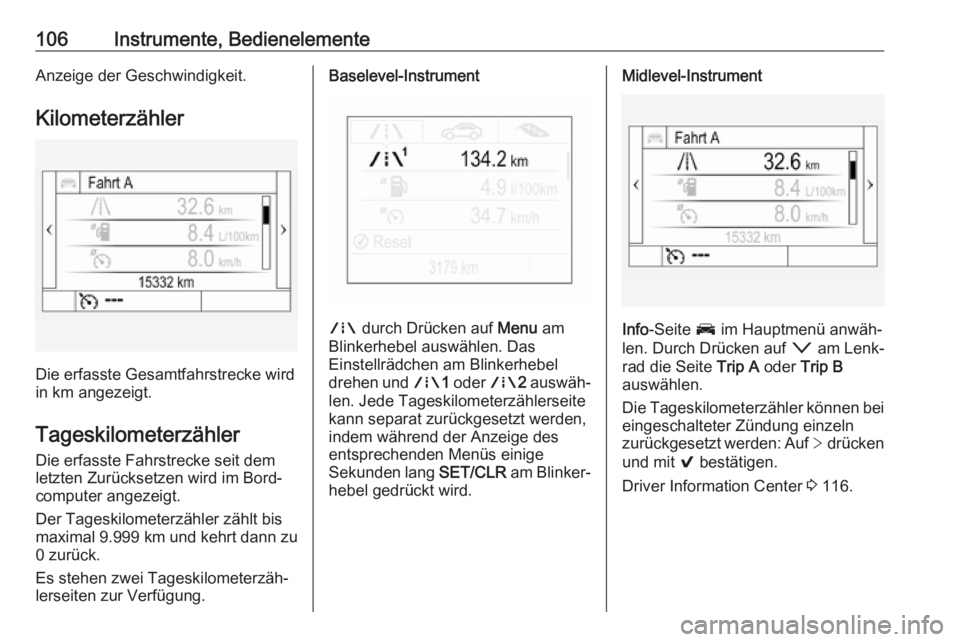

106Instrumente, BedienelementeAnzeige der Geschwindigkeit.Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
Baselevel-Instrument
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden,
indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
Midlevel-Instrument
Info -Seite J im Hauptmenü anwäh‐
len. Durch Drücken auf o am Lenk‐
rad die Seite Trip A oder Trip B
auswählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Driver Information Center 3 116.

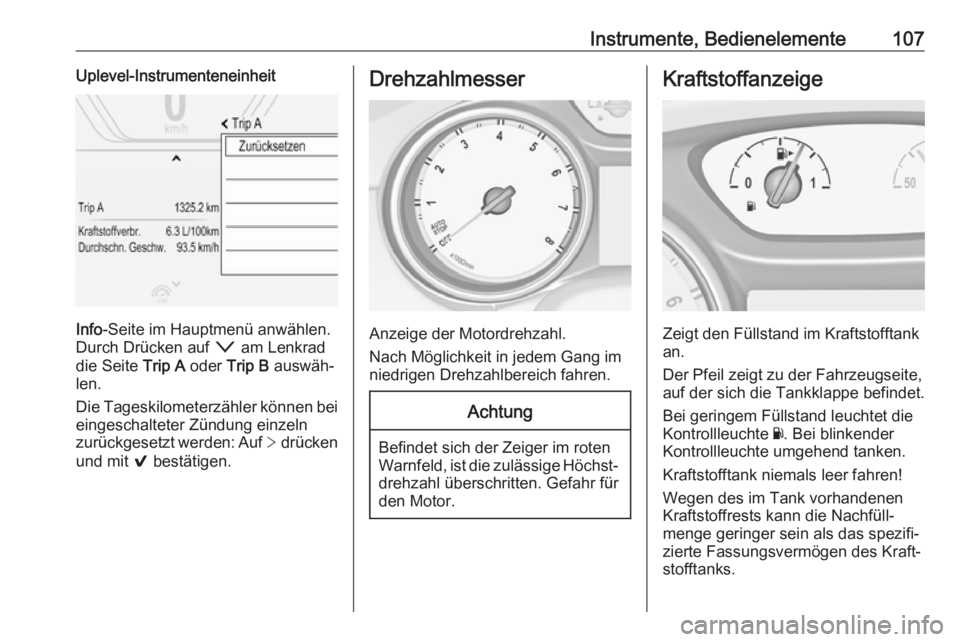

Instrumente, Bedienelemente107Uplevel-Instrumenteneinheit
Info-Seite im Hauptmenü anwählen.
Durch Drücken auf o am Lenkrad
die Seite Trip A oder Trip B auswäh‐
len.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.

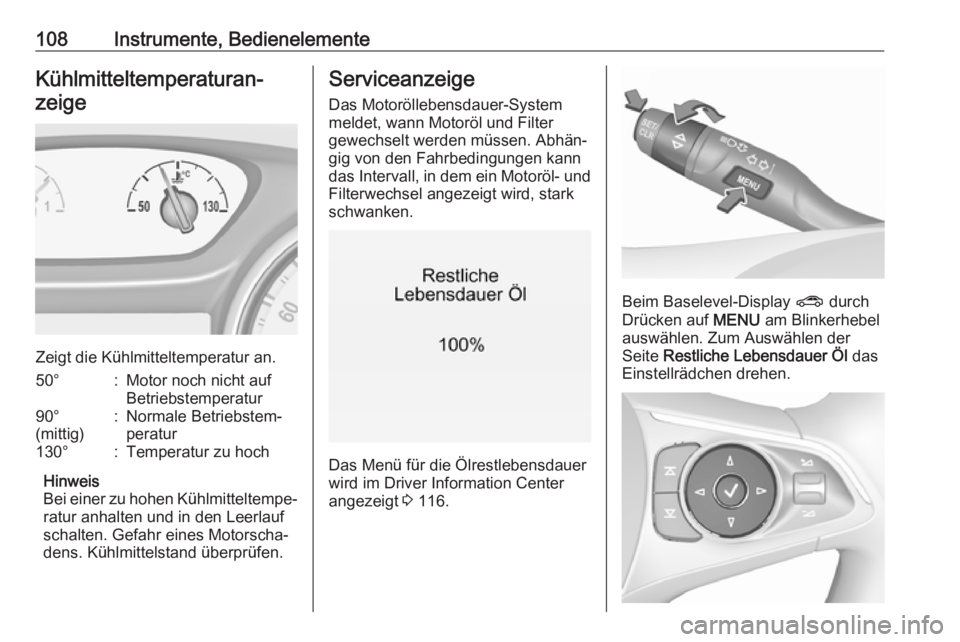

108Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50°:Motor noch nicht auf
Betriebstemperatur90°
(mittig):Normale Betriebstem‐
peratur130°:Temperatur zu hoch
Hinweis
Bei einer zu hohen Kühlmitteltempe‐
ratur anhalten und in den Leerlauf
schalten. Gefahr eines Motorscha‐
dens. Kühlmittelstand überprüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und
Filterwechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center
angezeigt 3 116.
Beim Baselevel-Display ? durch
Drücken auf MENU am Blinkerhebel
auswählen. Zum Auswählen der
Seite Restliche Lebensdauer Öl das
Einstellrädchen drehen.
