OPEL INSIGNIA BREAK 2018 Instruksjonsbok

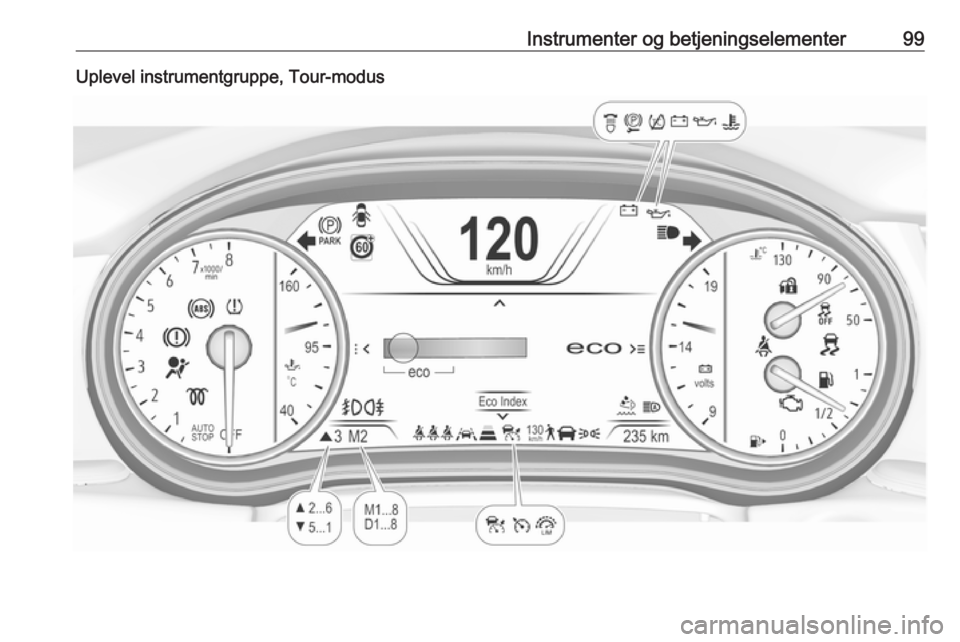

Instrumenter og betjeningselementer99Uplevel instrumentgruppe, Tour-modus

100Instrumenter og betjeningselementerOversiktOBlinklys 3 104XBeltepåminnelse 3 104vKollisjonspute og beltestram‐
mere 3 105VDeaktivering av kollisjonspute
3 105pLadesystem 3 106ZFeilindikeringslampe 3 106RBremse- og clutchsystem
3 106mElektrisk håndbrems 3 106jFeil med elektrisk håndbrems
3 106uBlokkeringsfrie bremser (ABS)
3 107RGirskift 3 107EFølgeavstand 3 107aFilholderassistent 3 107nElektronisk stabilitetsprogram
av 3 107bElektronisk stabilitetsprogram
og antispinn-kontrollsystem
3 107kAntispinn-kontrollsystem av
3 108WMotorens kjølevæsketempe‐
ratur 3 108!Forvarming 3 108YAdBlue 3 108wDekktrykkovervåkingssystem
3 108IMotoroljetrykk 3 108YLite drivstoff 3 109dStartsperre 3 1098Utvendige lys 3 109CFjernlys 3 109fFjernlysassistent 3 109fLED-hovedlys 3 109>Tåkelys 3 109rTåkebaklys 3 109mAutomatisk hastighetskontroll
3 109CAdaptiv hastighetskontroll
3 110AKjøretøy registrert foran 3 1107Fotgjenger registrert foran
3 201LHastighetsbegrenser 3 110LTrafikkskiltregistrering 3 110hDør åpen 3 110
Speedometer

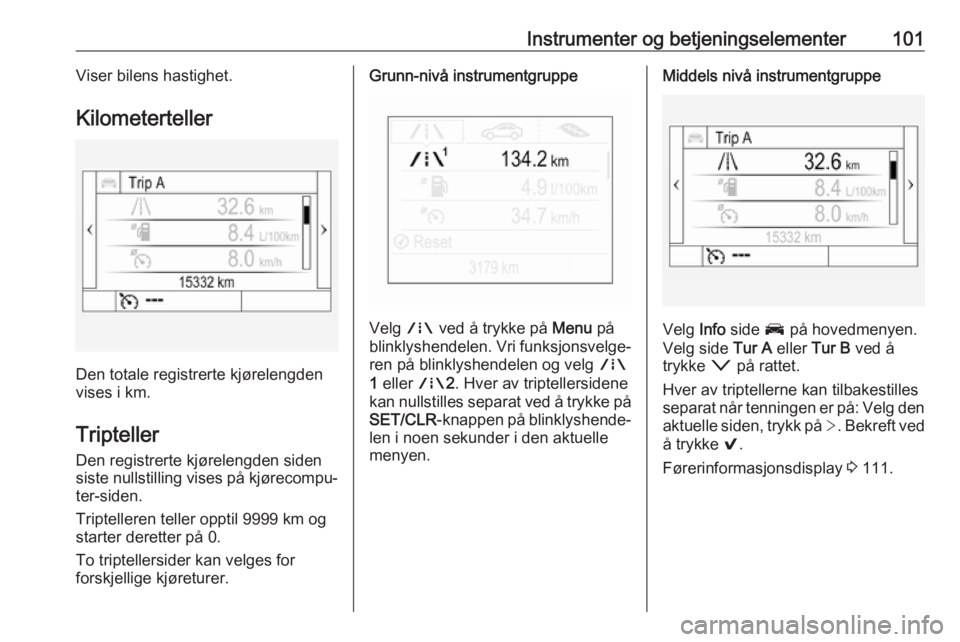

Instrumenter og betjeningselementer101Viser bilens hastighet.
Kilometerteller
Den totale registrerte kjørelengden
vises i km.
Tripteller
Den registrerte kjørelengden siden
siste nullstilling vises på kjørecompu‐ ter-siden.
Triptelleren teller opptil 9999 km og
starter deretter på 0.
To triptellersider kan velges for
forskjellige kjøreturer.
Grunn-nivå instrumentgruppe
Velg ; ved å trykke på Menu på
blinklyshendelen. Vri funksjonsvelge‐
ren på blinklyshendelen og velg ;
1 eller ;2. Hver av triptellersidene
kan nullstilles separat ved å trykke på SET/CLR -knappen på blinklyshende‐
len i noen sekunder i den aktuelle
menyen.
Middels nivå instrumentgruppe
Velg Info side J på hovedmenyen.
Velg side Tur A eller Tur B ved å
trykke o på rattet.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Førerinformasjonsdisplay 3 111.

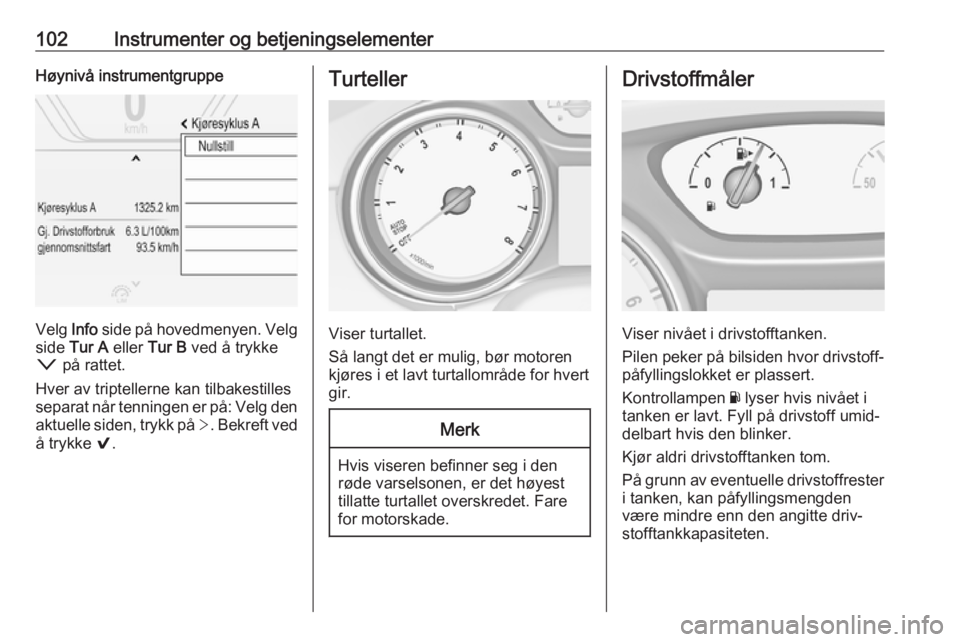

102Instrumenter og betjeningselementerHøynivå instrumentgruppe
Velg Info side på hovedmenyen. Velg
side Tur A eller Tur B ved å trykke
o på rattet.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser nivået i drivstofftanken.
Pilen peker på bilsiden hvor drivstoff‐
påfyllingslokket er plassert.
Kontrollampen Y lyser hvis nivået i
tanken er lavt. Fyll på drivstoff umid‐
delbart hvis den blinker.
Kjør aldri drivstofftanken tom.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte driv‐
stofftankkapasiteten.

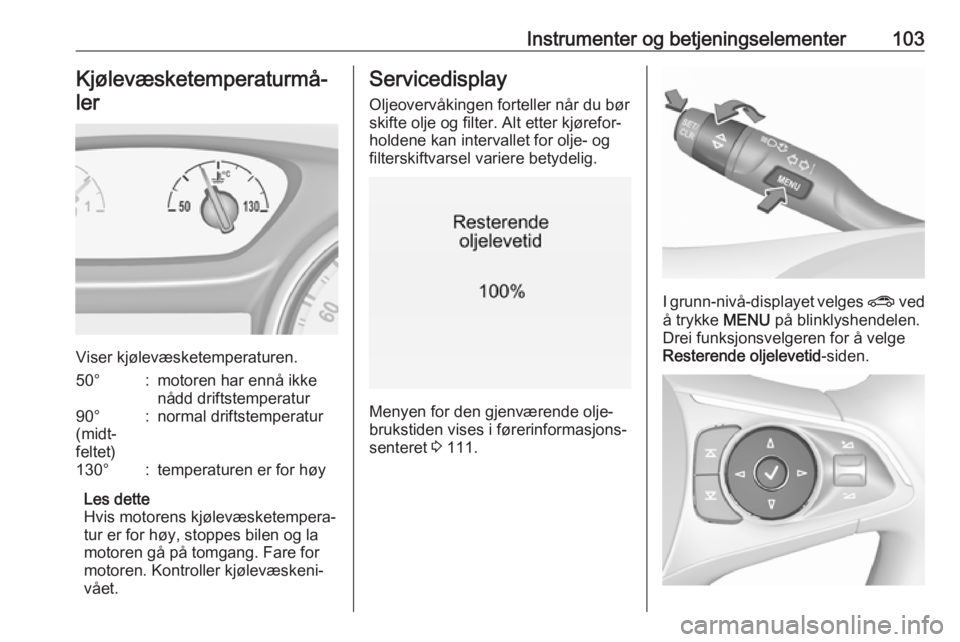

Instrumenter og betjeningselementer103Kjølevæsketemperaturmå‐ler
Viser kjølevæsketemperaturen.
50°:motoren har ennå ikke
nådd driftstemperatur90°
(midt‐
feltet):normal driftstemperatur130°:temperaturen er for høy
Les dette
Hvis motorens kjølevæsketempera‐
tur er for høy, stoppes bilen og la
motoren gå på tomgang. Fare for
motoren. Kontroller kjølevæskeni‐
vået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og
filterskiftvarsel variere betydelig.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 111.
I grunn-nivå-displayet velges ? ved
å trykke MENU på blinklyshendelen.
Drei funksjonsvelgeren for å velge
Resterende oljelevetid -siden.

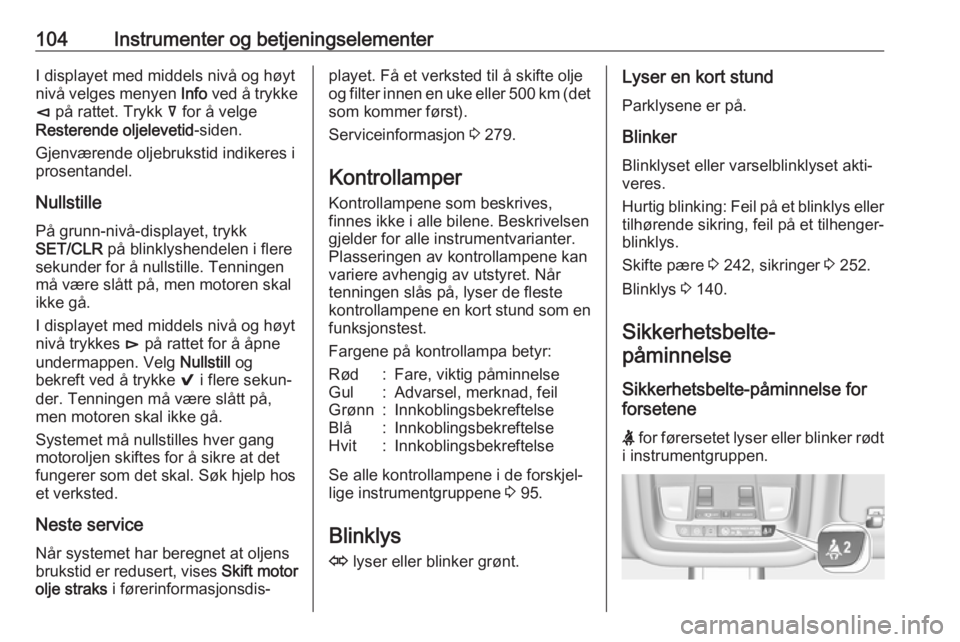

104Instrumenter og betjeningselementerI displayet med middels nivå og høyt
nivå velges menyen Info ved å trykke
è på rattet. Trykk å for å velge
Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I displayet med middels nivå og høyt nivå trykkes é på rattet for å åpne
undermappen. Velg Nullstill og
bekreft ved å trykke 9 i flere sekun‐
der. Tenningen må være slått på, men motoren skal ikke gå.
Systemet må nullstilles hver gang
motoroljen skiftes for å sikre at det
fungerer som det skal. Søk hjelp hos
et verksted.
Neste service
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det som kommer først).
Serviceinformasjon 3 279.
Kontrollamper Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når
tenningen slås på, lyser de fleste
kontrollampene en kort stund som en funksjonstest.
Fargene på kontrollampa betyr:Rød:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlå:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 95.
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
Blinker
Blinklyset eller varselblinklyset akti‐
veres.
Hurtig blinking: Feil på et blinklys eller tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte pære 3 242, sikringer 3 252.
Blinklys 3 140.
Sikkerhetsbelte- påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.

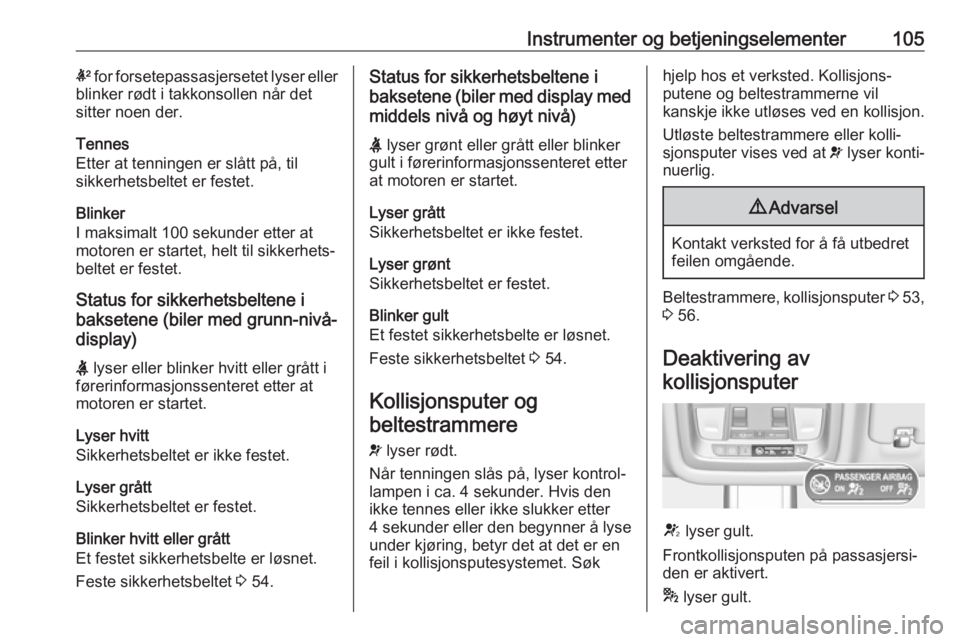

Instrumenter og betjeningselementer105k for forsetepassasjersetet lyser eller
blinker rødt i takkonsollen når det
sitter noen der.
Tennes
Etter at tenningen er slått på, til
sikkerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at
motoren er startet, helt til sikkerhets‐ beltet er festet.
Status for sikkerhetsbeltene i
baksetene (biler med grunn-nivå-
display)
X lyser eller blinker hvitt eller grått i
førerinformasjonssenteret etter at
motoren er startet.
Lyser hvitt
Sikkerhetsbeltet er ikke festet.
Lyser grått
Sikkerhetsbeltet er festet.
Blinker hvitt eller grått
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 54.Status for sikkerhetsbeltene i
baksetene (biler med display med middels nivå og høyt nivå)
X lyser grønt eller grått eller blinker
gult i førerinformasjonssenteret etter
at motoren er startet.
Lyser grått
Sikkerhetsbeltet er ikke festet.
Lyser grønt
Sikkerhetsbeltet er festet.
Blinker gult
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 54.
Kollisjonsputer og beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den
ikke tennes eller ikke slukker etter
4 sekunder eller den begynner å lyse
under kjøring, betyr det at det er en
feil i kollisjonsputesystemet. Søkhjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil
kanskje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 53,
3 56.
Deaktivering av kollisjonsputer
V lyser gult.
Frontkollisjonsputen på passasjersi‐
den er aktivert.
* lyser gult.

106Instrumenter og betjeningselementerKollisjonsputen for forsetepassasje‐
ren er deaktivert.
Deaktivering av kollisjonspute 3 60.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå fare for at tillatte utslippsgrenser over‐
skrides.I dieselmotorer er renseprosessen for dieselpartikkelfilteret muligens ikke
mulig.
Søk straks hjelp på et verksted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Elektrisk håndbremse
m lyser eller blinker rødt.
Tennes Elektrisk håndbrems er på 3 176.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille
systemet ved først å frigjøre og så
sette på den elektriske håndbremsen. Hvis m fortsetter å blinke, ikke kjør,
men søk hjelp på et verksted.
Feil på den elektriske håndbremsa
j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 176.
Blinker Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.

Instrumenter og betjeningselementer1079Advarsel
Kontakt verksted for å få utbedret
feilen omgående. Unngå parke‐ ring i bakker inntil årsaken til feilen
er avdekket.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er sluk‐ ket.
Hvis kontrollampa ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 175.
Girskift
R eller S med nummeret på et
høyere eller lavere gir vises når
oppskift eller nedskift anbefales for å
spare drivstoff.
Følgeavstand
E indikerer den innstilte følgeavstan‐
den for varslingstid-følsomheten for
varsling om kollisjonsfare foran ved hjelp av fylte avstandsstolper.
Varsling om kollisjonsfare foran
3 194.
Filholderassistent a lyser grønt eller gult, eller blinker
gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Lyser gult
Systemet nærmer seg en oppdaget
filmarkering uten å bruke blinklyset i
den retningen.
Blinker gult Systemet fastslår at veibanen forlatesmarkert.
Filholderassistent 3 223Elektronisk
stabilitetsprogram av
t lyser gult.
Systemet er deaktivert.
Elektronisk stabilitetsprogram og antispinn
b lyser eller blinker gult.
Tennes Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan imidlertid svekkes, avhengig av
veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐ effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 179,
antispinn 3 178.

108Instrumenter og betjeningselementerAntispinn av
k lyser gult.
Systemet er deaktivert.
Motorens
kjølevæsketemperatur
W lyser rødt.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren.Merk
Kjølevæsketemperaturen er for
høy.
Kontroller kjølevæskenivået umiddel‐
bart 3 238.
Hvis det er nok kjølevæske, må du
kontakte et verksted.
Forvarming ! lyser gult.
Forvarming av dieselmotor er akti‐
vert. Den kobles bare inn i kaldt vær.
Start motoren når varsellampen sluk‐ ker.
AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue
snart for å unngå at motorstart
hindres.
AdBlue 3 167.
Dekktrykkovervåking
w lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
Blinker
Feil i systemet eller det er montert et hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60 til 90 sekunder lyserkontrollampen hele tiden. Kontakt et
verksted.Motoroljetrykk
I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor‐ skader og/eller blokkering av driv‐
hjulene.
1. Trå inn clutchpedalen.
2. Velg nøytralgir.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
