OPEL INSIGNIA BREAK 2018 Instruksjonsbok

Instrumenter og betjeningselementer1099Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre.
Under en automatisk stopp vil
bremseservoen fortsatt fungere.
Ta ikke ut nøkkelen før bilen står
stille, ellers kan rattlåsen låse
rattet for tidlig.
Kontroller oljenivået før du kontakter
et verksted 3 236.
Lite drivstoff
Y lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Fylling av drivstoff 3 228.
Katalysator 3 166.
Lufting av dieselsystemet 3 241.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Startsperre 3 34.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 133.
Fjernlys
C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 134.
Fjernlyshjelp
f lyser grønt.
Fjernlysassistenten er aktivert, se
LED-hovedlys 3 137.
LED-hovedlys
f lyser eller blinker gult.Tennes
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
fire sekunder etter at tenningen er
slått på som en påminnelse om det
symmetriske hovedlyset 3 136.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 140.
Tåkebaklys
ø lyser gult.
Tåkebaklyset er på 3 141.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.

110Instrumenter og betjeningselementerLyser hvittSystemet er på.
Lyser grønt Automatisk hastighetskontroll er
aktiv. Innstilt hastighet vises i førerin‐
formasjonsdisplayet.
Automatisk hastighetskontroll 3 183.
Adaptiv hastighetskontroll
C lyser på førerinformasjonsdis‐
playet.
C lyser hvitt
Systemet er på.
C lyser grønt
Adaptiv hastighetskontroll er aktiv.
Adaptiv hastighetskontroll 3 186.
Kjøretøy registrert foran A lyser grønt eller gult.
Lyser grønt
En bil foran registreres i samme fil.Lyser gult
Avstanden til en bakenforkjørende bil
blir for liten eller når bilen nærmer seg en annen bil for raskt.
Adaptiv hastighetskontroll 3 186,
varsling av kollisjonsfare foran
3 194.
Oppdagelse av fotgjengere 7 lyser gult.
Det oppdages en fotgjenger foran.
Hastighetsbegrenser
L lyser hvitt eller grønt.
Lyser hvitt Systemet er på.
Lyser grønt
Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 185.Trafikkskilt-assistent
L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 219.
Åpen dør
h lyser rødt.
En dør eller bakluken er åpen.

Instrumenter og betjeningselementer111Informasjonsdisplayer
Førerinformasjon
Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn- nivå display, middels nivå display
eller høynivå display.
Førerinformasjonssenteret indikerer
avhengig av utstyret:
● generell og tripteller
● bilinformasjon og innstillinger
● tur-/drivstoff-informasjon
● kjøreøkonomisk informasjon ● førerassistanse-varslinger
● varselmeldinger
● lyd- og infotainmentinformasjon
● telefoninformasjon
● navigasjonsinformasjonGrunn-nivå display
Avhengig av versjonen velges meny‐
sidene på grunn-nivå-displayet ved å
trykke:
● MENU på blinklyshendelen
eller
● è og å på rattet.
Hovedmenysymboler vises i den
øverste linjen i displayet:
● Tripp/drivstoff-informasjon, vises med ;, se beskrivelse neden‐
for.
● Bilinformasjon, vises med ?,
se beskrivelse nedenfor.
● Øko-informasjon, vises med @ , se beskrivelse nedenfor.
Noen av de viste funksjonene er
forskjellige når bilen kjører eller den
står stille. Noen funksjoner er bare
tilgjengelige når bilen kjører.
Velge menyer og funksjonerBlinklyshendel med MENU-knapp
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.

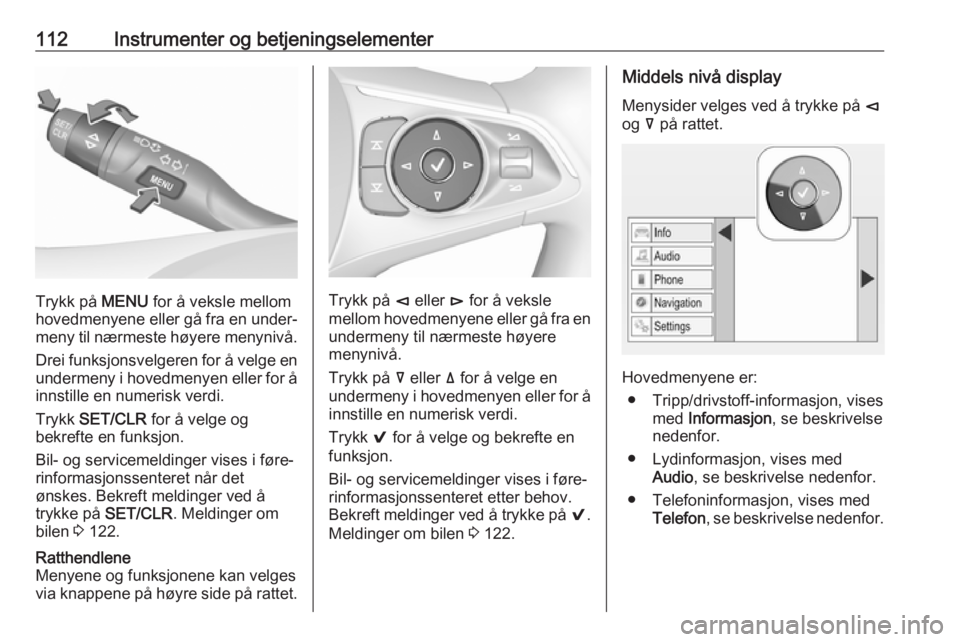

112Instrumenter og betjeningselementer
Trykk på MENU for å veksle mellom
hovedmenyene eller gå fra en under‐
meny til nærmeste høyere menynivå.
Drei funksjonsvelgeren for å velge en
undermeny i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk SET/CLR for å velge og
bekrefte en funksjon.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret når det
ønskes. Bekreft meldinger ved å
trykke på SET/CLR. Meldinger om
bilen 3 122.
Ratthendlene
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk på è eller é for å veksle
mellom hovedmenyene eller gå fra en undermeny til nærmeste høyere
menynivå.
Trykk på å eller ä for å velge en
undermeny i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk 9 for å velge og bekrefte en
funksjon.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov.
Bekreft meldinger ved å trykke på 9.
Meldinger om bilen 3 122.
Middels nivå display
Menysider velges ved å trykke på è
og å på rattet.
Hovedmenyene er:
● Tripp/drivstoff-informasjon, vises med Informasjon , se beskrivelse
nedenfor.
● Lydinformasjon, vises med Audio , se beskrivelse nedenfor.
● Telefoninformasjon, vises med Telefon , se beskrivelse nedenfor.

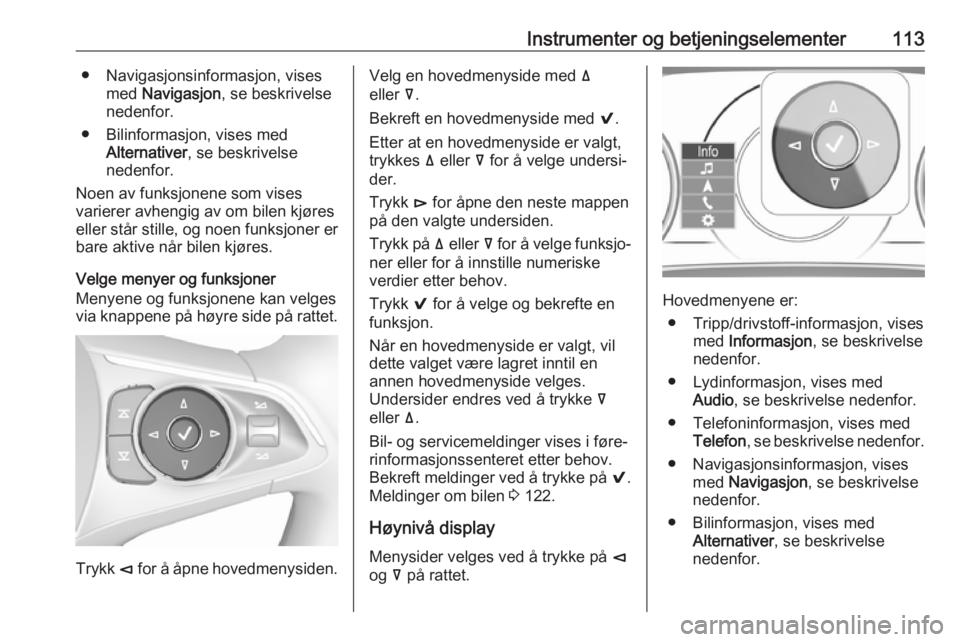

Instrumenter og betjeningselementer113● Navigasjonsinformasjon, visesmed Navigasjon , se beskrivelse
nedenfor.
● Bilinformasjon, vises med Alternativer , se beskrivelse
nedenfor.
Noen av funksjonene som vises
varierer avhengig av om bilen kjøres
eller står stille, og noen funksjoner er
bare aktive når bilen kjøres.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk è for å åpne hovedmenysiden.
Velg en hovedmenyside med ä
eller å.
Bekreft en hovedmenyside med 9.
Etter at en hovedmenyside er valgt,
trykkes ä eller å for å velge undersi‐
der.
Trykk é for åpne den neste mappen
på den valgte undersiden.
Trykk på ä eller å for å velge funksjo‐
ner eller for å innstille numeriske
verdier etter behov.
Trykk 9 for å velge og bekrefte en
funksjon.
Når en hovedmenyside er valgt, vil
dette valget være lagret inntil en
annen hovedmenyside velges.
Undersider endres ved å trykke å
eller ä.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov. Bekreft meldinger ved å trykke på 9.
Meldinger om bilen 3 122.
Høynivå display Menysider velges ved å trykke på è
og å på rattet.
Hovedmenyene er:
● Tripp/drivstoff-informasjon, vises med Informasjon , se beskrivelse
nedenfor.
● Lydinformasjon, vises med Audio , se beskrivelse nedenfor.
● Telefoninformasjon, vises med Telefon , se beskrivelse nedenfor.
● Navigasjonsinformasjon, vises med Navigasjon , se beskrivelse
nedenfor.
● Bilinformasjon, vises med Alternativer , se beskrivelse
nedenfor.

114Instrumenter og betjeningselementerNoen av funksjonene som vises
varierer avhengig av om bilen kjøres
eller står stille, og noen funksjoner er
bare aktive når bilen kjøres.
Høynivå-instrumentgruppe kan vises
som Sport-modus eller Tour-modus.
Se nedenfor: Innstillingsmeny, vis
temaer.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk è for å åpne hovedmenysiden.
Velg en hovedmenyside med ä
eller å.
Bekreft en hovedmenyside med 9.
Etter at en hovedmenyside er valgt,
trykkes ä eller å for å velge undersi‐
der.
Trykk é for å åpne den neste mappen
på den valgte undersiden.
Trykk på ä eller å for å velge funksjo‐
ner eller for å innstille numeriske
verdier etter behov.
Trykk 9 for å velge og bekrefte en
funksjon.
Når en hovedmenyside er valgt, vil
dette valget være lagret inntil en
annen hovedmenyside velges.
Undersider endres ved å trykke å
eller ä.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov.
Bekreft meldinger ved å trykke på 9.
Meldinger om bilen 3 122.
Tripp/drivstoff-
informasjonsmeny, ; eller Info
Den følgende listen inneholder alle
mulige Informasjonsmeny-sider.
Noen vil kanskje ikke være tilgjenge‐
lige for akkurat din bil. Avhengi av
displayet vil noen funksjoner kunne
være merket som symboler.Drei funksjonvelgeren eller trykk ä
eller å for å velge en side:
● tripteller 1 eller A gjennomsnittlig drivstofforbruk 1eller A
gjennomsnittlig hastighet 1
eller A
● tripteller 2 eller B gjennomsnittlig drivstofforbruk 2
eller B
gjennomsnittlig hastighet 2
eller B
● digital hastighet
● drivstoff-rekkevidde
● nåværende drivstofforbruk
● gjenværende oljebrukstid
● dekktrykk
● stoppeklokke
● trafikkskilt-assistent
● følgeavstand
● blank side
På grunn-nivå-displayet vises sidene
Gjenværende oljebrukstid, Dekk‐
trykk, Trafikkskilt-assistent og

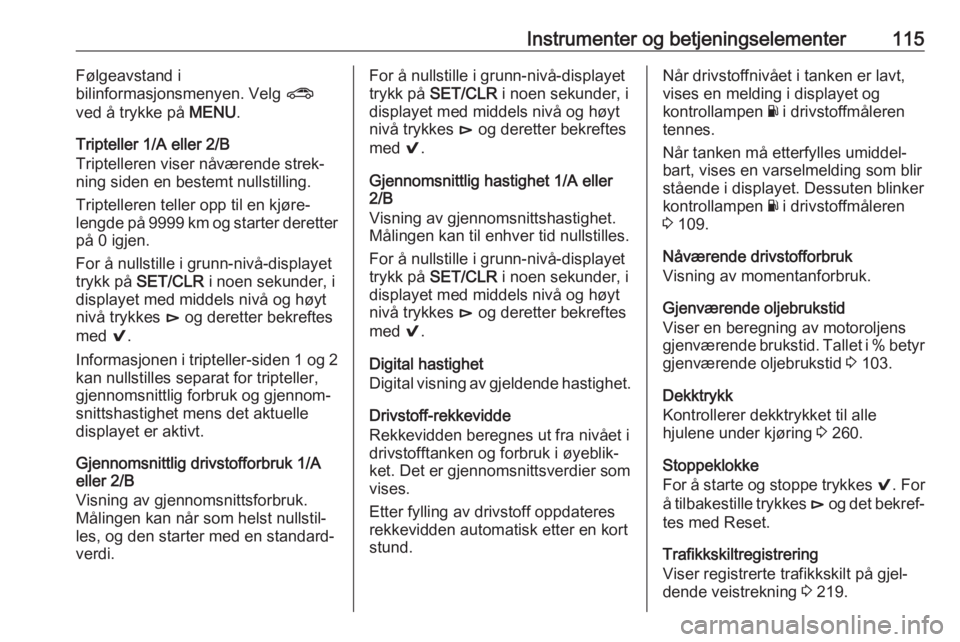

Instrumenter og betjeningselementer115Følgeavstand i
bilinformasjonsmenyen. Velg ?
ved å trykke på MENU.
Tripteller 1/A eller 2/B
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.
Triptelleren teller opp til en kjøre‐
lengde på 9999 km og starter deretter
på 0 igjen.
For å nullstille i grunn-nivå-displayet trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes é og deretter bekreftes
med 9.
Informasjonen i tripteller-siden 1 og 2
kan nullstilles separat for tripteller,
gjennomsnittlig forbruk og gjennom‐
snittshastighet mens det aktuelle
displayet er aktivt.
Gjennomsnittlig drivstofforbruk 1/A
eller 2/B
Visning av gjennomsnittsforbruk.
Målingen kan når som helst nullstil‐
les, og den starter med en standard‐
verdi.For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes é og deretter bekreftes
med 9.
Gjennomsnittlig hastighet 1/A eller 2/B
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes é og deretter bekreftes
med 9.
Digital hastighet
Digital visning av gjeldende hastighet.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra nivået i
drivstofftanken og forbruk i øyeblik‐
ket. Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.Når drivstoffnivået i tanken er lavt,
vises en melding i displayet og
kontrollampen Y i drivstoffmåleren
tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. Dessuten blinker
kontrollampen Y i drivstoffmåleren
3 109.
Nåværende drivstofforbruk
Visning av momentanforbruk.
Gjenværende oljebrukstid
Viser en beregning av motoroljens
gjenværende brukstid. Tallet i % betyr gjenværende oljebrukstid 3 103.
Dekktrykk
Kontrollerer dekktrykket til alle
hjulene under kjøring 3 260.
Stoppeklokke
For å starte og stoppe trykkes 9. For
å tilbakestille trykkes é og det bekref‐
tes med Reset.
Trafikkskiltregistrering
Viser registrerte trafikkskilt på gjel‐
dende veistrekning 3 219.

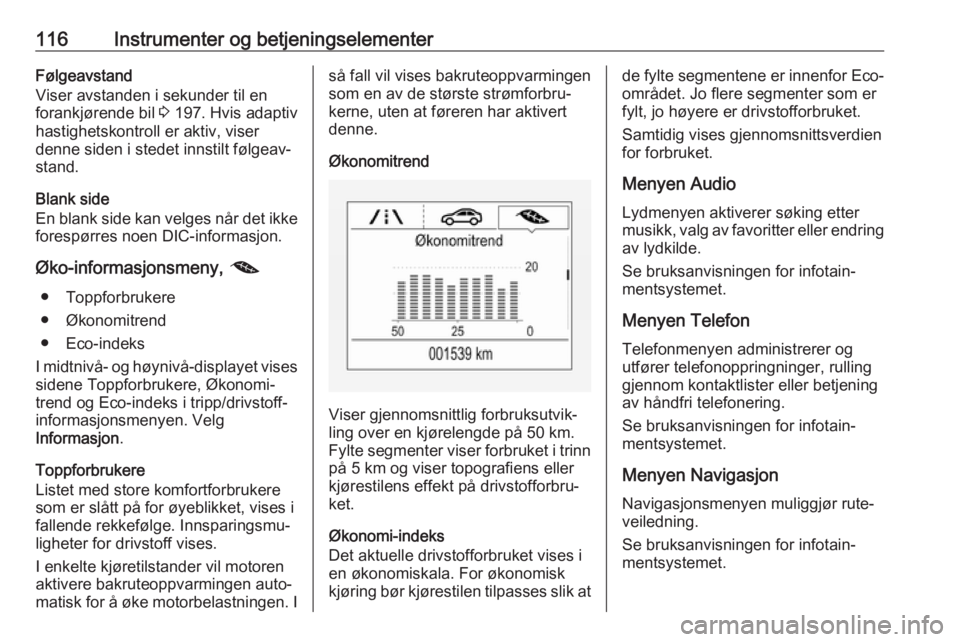

116Instrumenter og betjeningselementerFølgeavstand
Viser avstanden i sekunder til en
forankjørende bil 3 197. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Blank side
En blank side kan velges når det ikke forespørres noen DIC-informasjon.
Øko-informasjonsmeny, @
● Toppforbrukere
● Økonomitrend
● Eco-indeks
I midtnivå- og høynivå-displayet vises
sidene Toppforbrukere, Økonomi‐
trend og Eco-indeks i tripp/drivstoff-
informasjonsmenyen. Velg
Informasjon .
Toppforbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Innsparingsmu‐
ligheter for drivstoff vises.
I enkelte kjøretilstander vil motoren
aktivere bakruteoppvarmingen auto‐
matisk for å øke motorbelastningen. Iså fall vil vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
Økonomitrend
Viser gjennomsnittlig forbruksutvik‐
ling over en kjørelengde på 50 km.
Fylte segmenter viser forbruket i trinn på 5 km og viser topografiens eller
kjørestilens effekt på drivstofforbru‐
ket.
Økonomi-indeks
Det aktuelle drivstofforbruket vises i
en økonomiskala. For økonomisk
kjøring bør kjørestilen tilpasses slik at
de fylte segmentene er innenfor Eco- området. Jo flere segmenter som er
fylt, jo høyere er drivstofforbruket.
Samtidig vises gjennomsnittsverdien
for forbruket.
Menyen Audio
Lydmenyen aktiverer søking etter
musikk, valg av favoritter eller endring av lydkilde.
Se bruksanvisningen for infotain‐
mentsystemet.
Menyen Telefon Telefonmenyen administrerer og
utfører telefonoppringninger, rulling
gjennom kontaktlister eller betjening
av håndfri telefonering.
Se bruksanvisningen for infotain‐
mentsystemet.
Menyen Navigasjon
Navigasjonsmenyen muliggjør rute‐
veiledning.
Se bruksanvisningen for infotain‐
mentsystemet.

Instrumenter og betjeningselementer117Bilinformasjonsmeny, ? eller
Alternativer
Den følgende listen inneholder alle
mulige Alternativmeny-sider. Noen vil kanskje ikke være tilgjengelige for
akkurat din bil. Avhengi av displayet
vil noen funksjoner kunne være
merket som symboler.
Drei funksjonvelgeren eller trykk ä
eller å for å velge en side og følge
instruksjonene som gis i undermeny‐
ene:
● enheter
● display-temaer
● informasjonssider
● hastighetsvarsling
● belastning på dekk
● lommemålere
● programvareinformasjon
Enheter
Trykk på é mens enhetssiden vises.
Velg britiske eller metriske enheter
ved å trykke 9.Display-temaer
Trykk é mens display-temaer vises.
Velg Sport- eller Touring-modus ved
å trykke 9. Sport-modus inneholder
mer bilinformasjon, Tour-modus inne‐
holder mer mediainformasjon.
Denne innstillingen er bare tilgjenge‐
lig med display med høyt nivå.
Informasjonssider
Trykk é mens informasjonssider
vises. En liste med alle elementer i
informasjonsmenyen vises. Velg
funksjonene som skal vises i informa‐ sjonssiden ved å trykke 9. Valgte
sider har en 9 i en avkryssingsrute.
Funksjoner som ikke er synlige, har
en blank avkryssingsrute. Se
Informasjonsmeny ovenfor.
Hastighetsvarsling
Hastighetsvarslings-displayet gir
mulighet til å innstille en hastighet
som du ikke ønsker å overskride.
For å innstille hastighetsvarslingen
trykkes é mens siden vises. Trykk ä
eller å for å justere verdien. Trykk 9
for å innstille hastigheten. Når hastig‐ heten er innstilt, kan denne egenska‐pen slås av ved å trykke 9 når denne
side vises. Hvis den innstilte hastig‐
hetsgrensen overskrides, vises en
meldingsvarsling med et lydsignal.
Belastning på dekk
Dekktrykk-kategori i henhold til det
aktuelle dekktrykket kan velges
3 260.
Lommemålere
Avhengig av bilens utstyr kan det
vises lommemålere i de ytre venstre
og høyre kantene i nærheten av
speedometeret. Det kan konfigureres
forskjellige målertyper.

118Instrumenter og betjeningselementerTrykk é mens lommemålerne vises.
Velg venstre eller høyre lomme ved å trykke é eller è. Velg måler for hver
lomme ved å trykke å. Bekreft
med 9.
Valgbare målertyper er:
● Batterispenning
Viser bilbatterispenningen (V).
Mens motoren går kan spennin‐ gen variere mellom 12 V og
15,5 V. Midlertidig spenning
under 12 V er mulig når det
benyttes høy elektrisk last.
● Oljetemperatur
Viser oljetemperaturen i grader
Celsius.
● Oljetrykk
Viser oljetrykket i kPa.
● Motorforsterkning
Viser forsterkningen i turbolade‐
ren i kPa.
Lommemålere er bare tilgjengelig med display med høyt nivå.
Programvareinformasjon
Viser programvareinformasjon for åpen kilde.
Informasjonsdisplay Informasjonsdisplayet er plassert iinstrumentpanelet i nærheten av
instrumentgruppen.
Avhengig av bilens konfigurasjon er
den utstyrt med et
● 7"-fargeinformasjonsdisplay med
berøringsskjermfunksjonalitet
eller
● 8"-fargeinformasjonsdisplay med
berøringsskjermfunksjonalitet
Informasjonsdisplayet kan vise: ● tid 3 90
● utetemperatur 3 90● dato 3 90
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● innstillinger for klimakontroll 3 149
● kamera bak 3 216
● panoramavisningssystem 3 214
● instruksjoner for parkeringsradar 3 203
● kryssende trafikk bak 3 218
● Visningsmeny for FlexRide 3 180
● navigasjonssystem, se beskri‐ velse i bruksanvisningen for info‐tainmentsystemet
● systemmeldinger
● innstillinger for personlig tilpas‐ ning av funksjoner 3 124
7"-fargeinformasjonsdisplay
Velge menyer og innstillinger
Du kommer til menyer og innstillinger via displayet.
