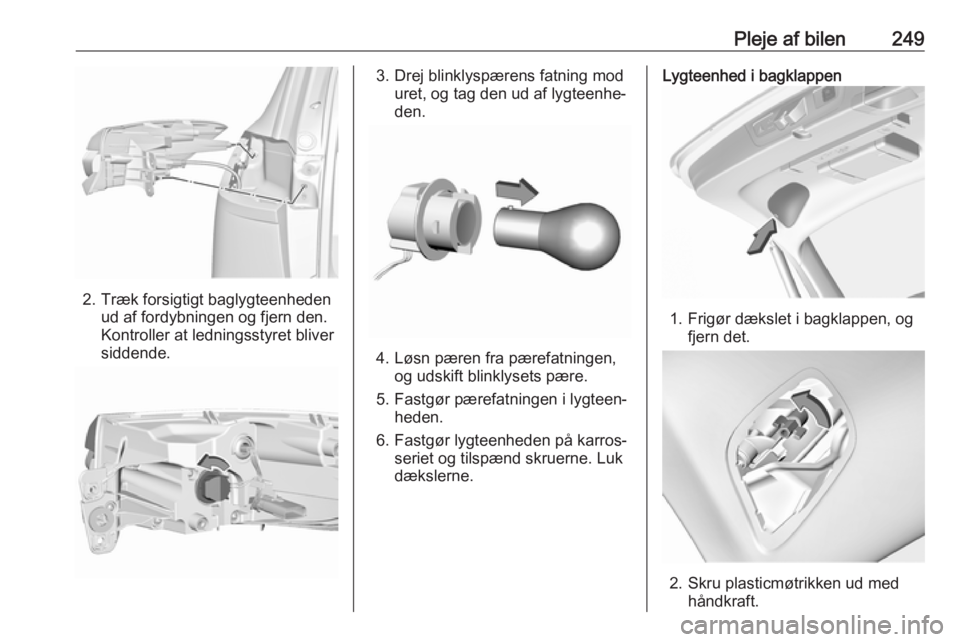

Pleje af bilen249
2. Træk forsigtigt baglygteenhedenud af fordybningen og fjern den.
Kontroller at ledningsstyret bliver
siddende.
3. Drej blinklyspærens fatning mod uret, og tag den ud af lygteenhe‐
den.
4. Løsn pæren fra pærefatningen, og udskift blinklysets pære.
5. Fastgør pærefatningen i lygteen‐ heden.
6. Fastgør lygteenheden på karros‐ seriet og tilspænd skruerne. Luk
dækslerne.
Lygteenhed i bagklappen
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plasticmøtrikken ud med håndkraft.

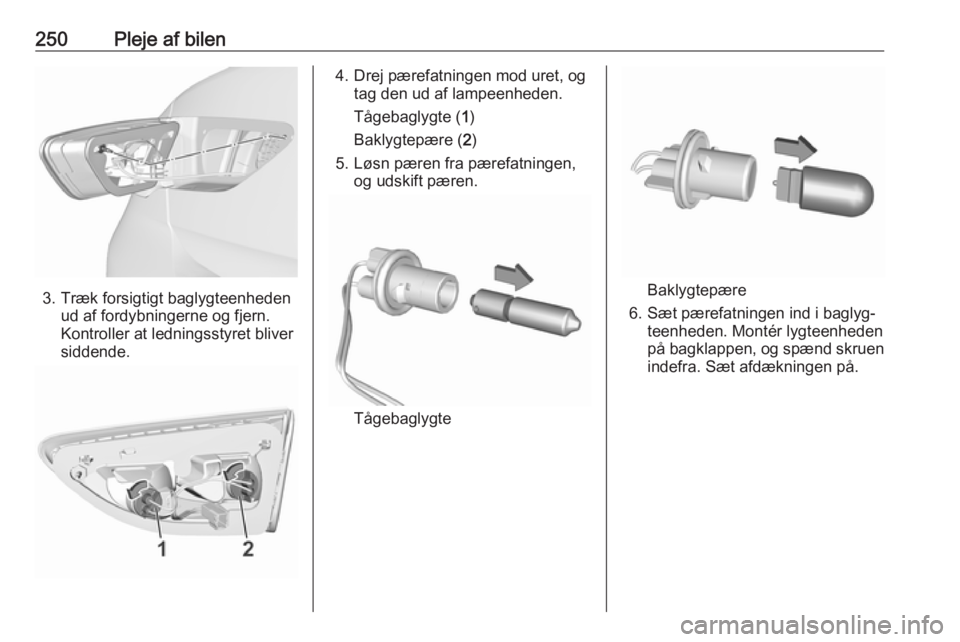

250Pleje af bilen
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
Kontroller at ledningsstyret bliver
siddende.
4. Drej pærefatningen mod uret, og tag den ud af lampeenheden.
Tågebaglygte ( 1)
Baklygtepære ( 2)
5. Løsn pæren fra pærefatningen, og udskift pæren.
Tågebaglygte
Baklygtepære
6. Sæt pærefatningen ind i baglyg‐ teenheden. Montér lygteenheden
på bagklappen, og spænd skruen
indefra. Sæt afdækningen på.

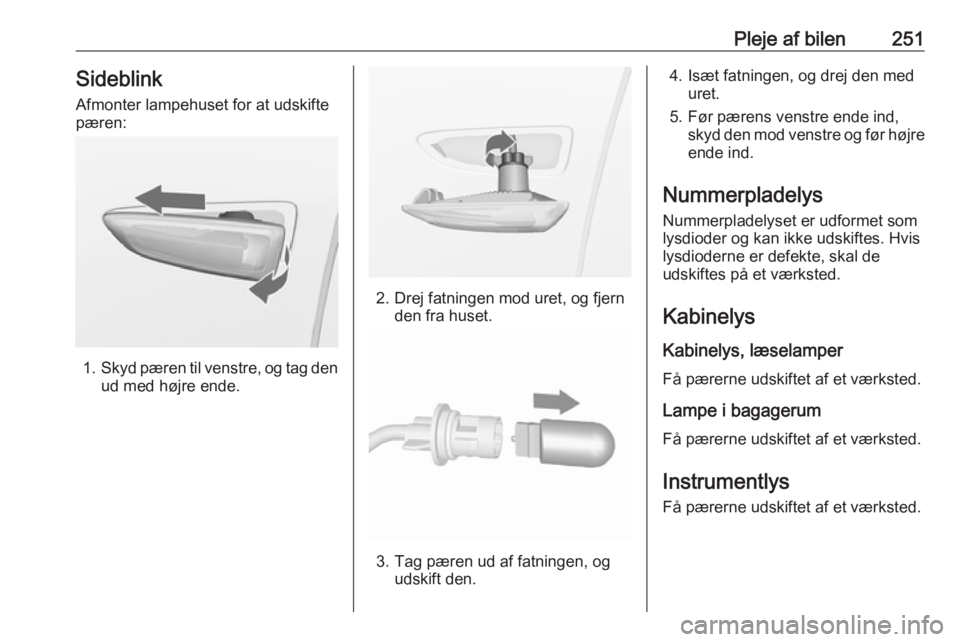

Pleje af bilen251SideblinkAfmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej fatningen mod uret, og fjern den fra huset.
3. Tag pæren ud af fatningen, ogudskift den.
4. Isæt fatningen, og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
Nummerpladelyset er udformet som
lysdioder og kan ikke udskiftes. Hvis
lysdioderne er defekte, skal de
udskiftes på et værksted.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerumFå pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.

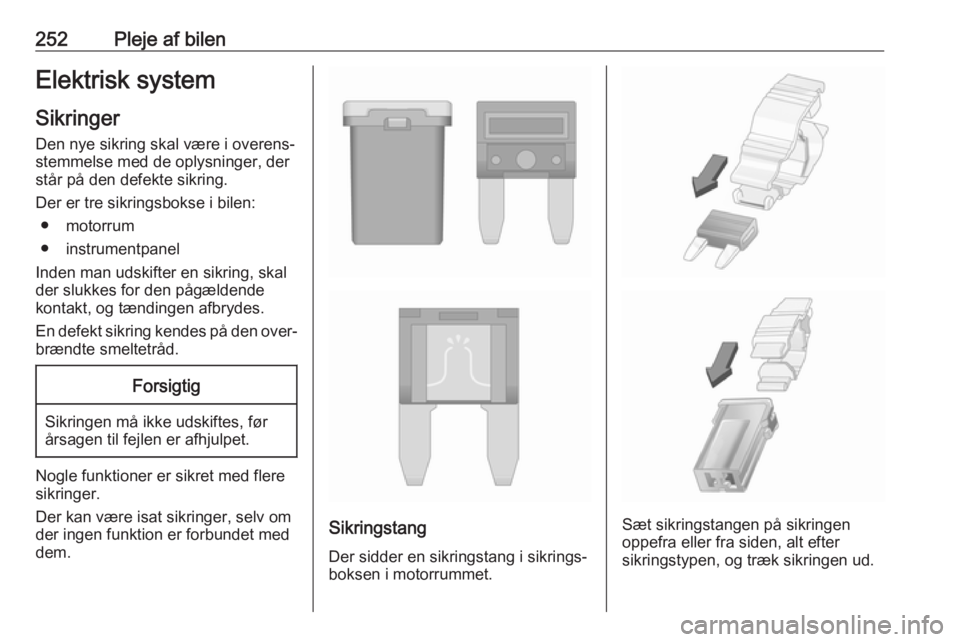

252Pleje af bilenElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.

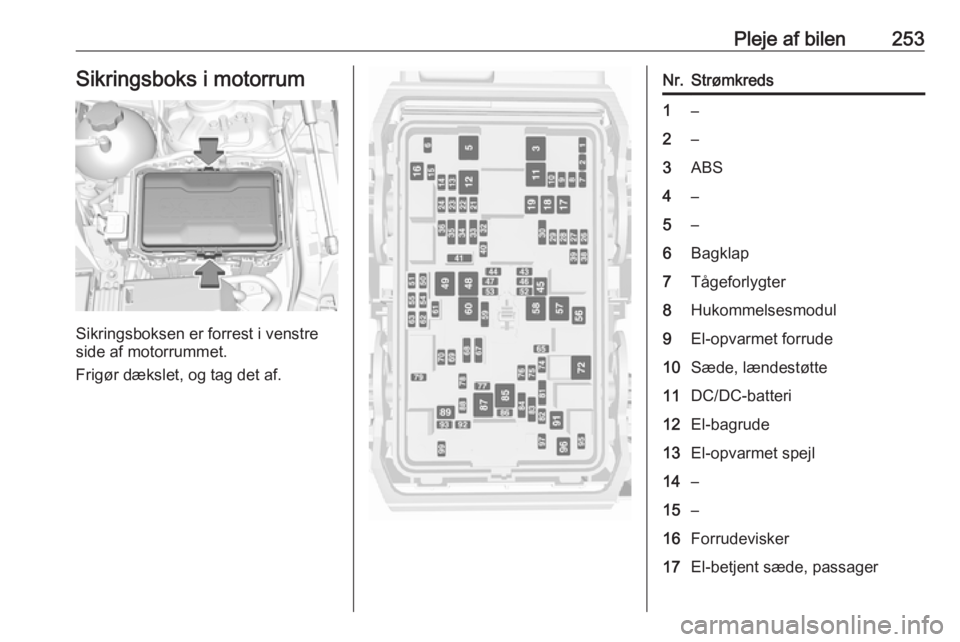

Pleje af bilen253Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Nr.Strømkreds1–2–3ABS4–5–6Bagklap7Tågeforlygter8Hukommelsesmodul9El-opvarmet forrude10Sæde, lændestøtte11DC/DC-batteri12El-bagrude13El-opvarmet spejl14–15–16Forrudevisker17El-betjent sæde, passager

254Pleje af bilenNr.Strømkreds18Solafskærmning19El-betjent sæde, fører20–21Soltag22Bagrudevisker/airbag23Adaptive Forward Lighting (AFL)24–25–26Gearkassestyreenhed27Tænding/instrumentpanel28–29Bakkamera/ventilationsspjæld30Fejlkontrollampe/anhænger31–32Kamera33Sædevarme foran34Sædevarme bagNr.Strømkreds35Dæmpning/firehjulstræk36Brændstofsystem37–38–39–40Ratlås41–42–43Opvarmet rat44Lyslængderegulering45–46Motorstyreenhed47–48DC/DC-omformer/ventilations‐
spjæld/E-Boost49Styremodul for bagdør50–51–Nr.Strømkreds52–53–54–55–56Starter57–58–59Venstre forlygte (LED)60Køleblæser61–62–63–64–65Klimastyring66–67–68–

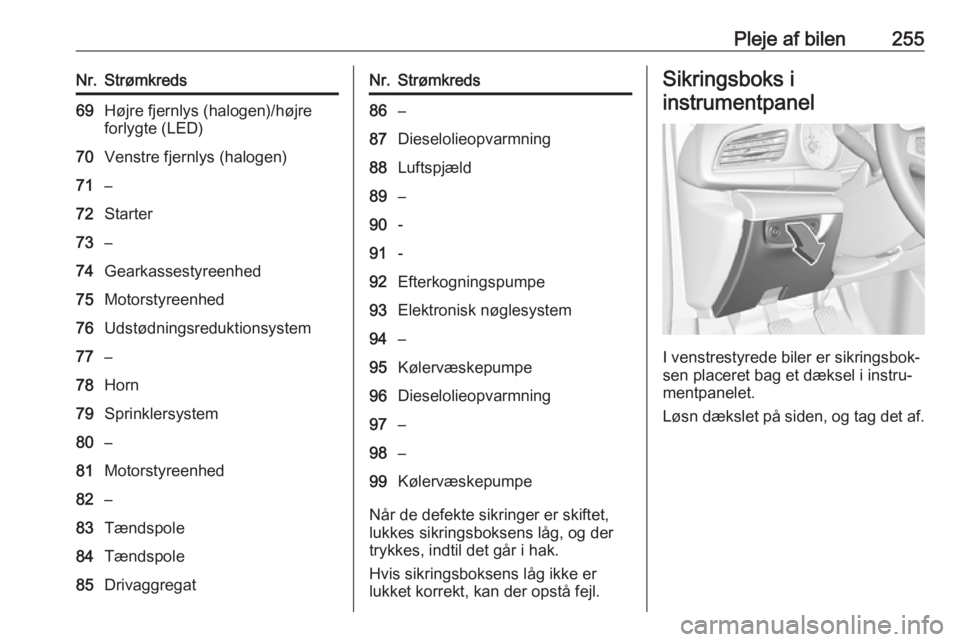

Pleje af bilen255Nr.Strømkreds69Højre fjernlys (halogen)/højre
forlygte (LED)70Venstre fjernlys (halogen)71–72Starter73–74Gearkassestyreenhed75Motorstyreenhed76Udstødningsreduktionsystem77–78Horn79Sprinklersystem80–81Motorstyreenhed82–83Tændspole84Tændspole85DrivaggregatNr.Strømkreds86–87Dieselolieopvarmning88Luftspjæld89–90-91-92Efterkogningspumpe93Elektronisk nøglesystem94–95Kølervæskepumpe96Dieselolieopvarmning97–98–99Kølervæskepumpe
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet.
Løsn dækslet på siden, og tag det af.

256Pleje af bilen
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion/rørvarmelegeme12NO
x reduktion/sodsensor13UREA-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17AlarmNr.Strømkreds18Karrosseristyreenhed19UREA-modul20Karrosseristyreenhed21Karrosseristyreenhed22Karrosseristyreenhed23Elektrisk ratlås24Airbag25Diagnosestik26Stikdåse i bagagerum27EBCM-ventil28Politibestemmelser29–30–31Kontakter på rattet32Tændingskontakt33Klimastyring34Midterste gatewaymodul

Pleje af bilen257Nr.Strømkreds35AUX/USB-stik36Trådløs oplader37Bagrudevisker38Onstar39Display40Parkeringspilot41Konsol over hovedet42RadioBilens værktøj
Værktøj
Biler med reservehjul
Donkraften med hjulnøgle, værktøjet,
en forlængerbolt til fastgørelse af et
ødelagt hjul og bugseringskrogen er
anbragt i en værktøjskasse under
reservehjulet i lastrummet. Reserve‐
hjul 3 270.
Biler uden reservehjul
Skruetrækkeren og bugseringskro‐
gen findes i en kasse under gulvaf‐ dækningen i lastrummet.
Lappesæt 3 264.

258Pleje af bilenBiler med højttalersystem
Skruetrækkeren og bugseringskro‐
gen findes under gulvafdækningen i lastrummet, ved siden af den runde
højttalersystemkomponent.
Lappesæt 3 264.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg
for at dækket ikke klemmes mod kant‐ stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Alle dækstørrelser er tilladt som
vinterdæk 3 295.Dækmærkning
Fx 215/60 R 16 95 V215:dækbredde i mm60:tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat16:fælgdiameter i tommer95:kodetal for bæreevne f.eks.: 95
svarer til 690 kgV:kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/t
Vælg et dæk, der egner sig til bilens maksimumshastighed.
Tophastigheden kan opnås ved
egenvægt med fører (75 kg) plus
125 kg nyttelast. Ekstraudstyr kan
reducere bilens tophastighed.
Ydeevne 3 288.
