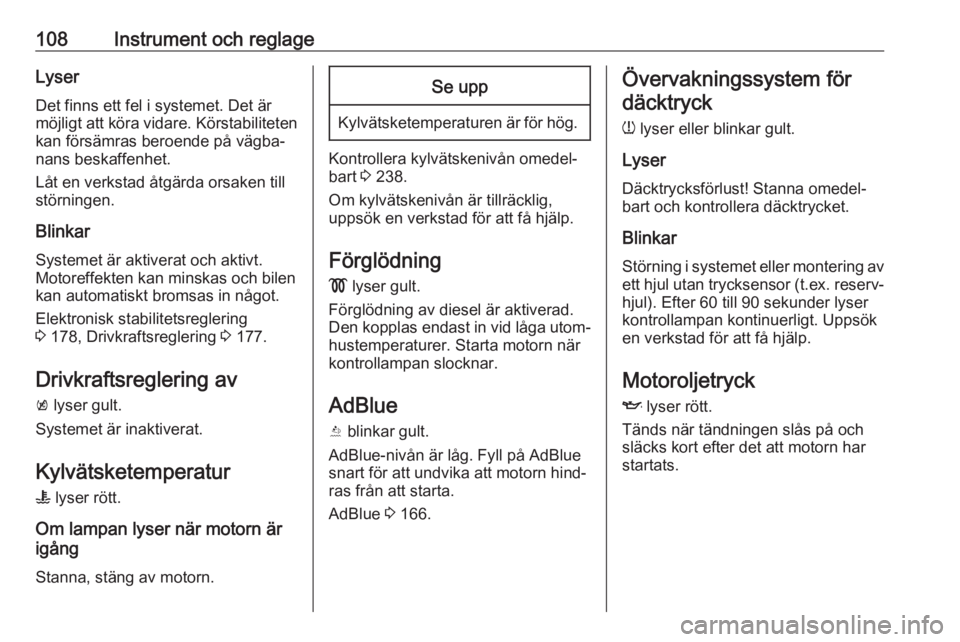

108Instrument och reglageLyserDet finns ett fel i systemet. Det ärmöjligt att köra vidare. Körstabiliteten
kan försämras beroende på vägba‐
nans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 178, Drivkraftsreglering 3 177.
Drivkraftsreglering av k lyser gult.
Systemet är inaktiverat.
Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån omedel‐
bart 3 238.
Om kylvätskenivån är tillräcklig,
uppsök en verkstad för att få hjälp.
Förglödning ! lyser gult.
Förglödning av diesel är aktiverad.
Den kopplas endast in vid låga utom‐
hustemperaturer. Starta motorn när
kontrollampan slocknar.
AdBlue
Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 166.
Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser
Däcktrycksförlust! Stanna omedel‐
bart och kontrollera däcktrycket.
Blinkar Störning i systemet eller montering av
ett hjul utan trycksensor (t.ex. reserv‐ hjul). Efter 60 till 90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.

Instrument och reglage125Automatisk avimning bak: Aktive‐
rar den uppvärmda bakrutan automatiskt.
● Kollisions- / detekteringssystem
Varning för kollision m. framförv.
fordon : Aktiverar eller inaktiverar
kollisionsvarning.
Automatisk kollisionsförbere‐
delse : Aktiverar eller inaktiverar
bilens automatiska broms i
händelse av överhängande kolli‐
sionsfara. Följande kan väljas:
systemet tar över bromsstyr‐
ningen, varnar endast med ljud‐
signaler eller avaktiveras helt.
Kollisionsvarningssystem :
Ändrar inställningar för kollisions‐ varningen.
Främre fotgängarskydd : Aktive‐
rar eller inaktiverar och ändrar
inställningarna för det främre
fotgängarskyddet.
Varning för korsande trafik bak :
Aktiverar eller deaktiverar
varning för korsande trafik bak.
Parkeringshjälp : Aktiverar eller
inaktiverar parkeringshjälp medultraljud. Aktiveringen väljs med
eller utan monterad dragkrok.
Fri körning upplysning : Aktiverar
eller inaktiverar påminnelsen att
köra iväg när den adaptiva fart‐
hållaren håller bilen stilla‐
stående.
Döda vinkeln varning : Aktiverar
eller inaktiverar dödvinkelvar‐ ning.
● Komfort och bekvämlighet
Automatisk minneshämtning :
Ändrar inställningarna för åter‐
kallande av programmerade
inställningar för elmanövrerade
stolar.
Bekväm urstigning förarstol : Akti‐
verar eller inaktiverar funktionen enkel urstigning för det elmanöv‐ rerade sätet.
Chime volym : Ändrar volymen för
varningsljud.
Vinklingsbar backspegel : Aktive‐
rar eller inaktiverar funktionen
parkeringshjälp för ytterback‐
speglarna.
Automatisk spegelinfällning :
Aktiverar eller deaktiverar infäll‐ning av ytterbackspeglarna med fjärrkontrollen.
Personliga inställningar av
föraren : Aktiverar eller inaktiverar
funktionen personliga inställ‐ ningar.
Regnkännande torkare : Aktive‐
rar eller inaktiverar automatisk
torkning med regnsensor.
Automatisk torkning vid
backväxel : Aktiverar eller inakti‐
verar automatisk inkoppling av
bakrutetorkaren när backen
läggs i.
● Belysning
Bilens identifieringsljus : Aktiverar
eller inaktiverar instegsbelys‐
ningen.
Urstigningsbelysning : Aktiverar
eller inaktiverar och ändrar tiden
för urstigningsbelysningen.
Vänster- eller högertrafik :
Ändringar mellan belysning för
vänster- och högertrafik.
Kurvbelysning : Ändrar inställ‐
ningarna av LED-strålkastarnas
funktioner.

Instrument och reglage127Auto bak dimborttagning: Aktive‐
rar den uppvärmda bakrutan automatiskt.
● Antikollisionssystem
Kollisionsvarning framåt : Aktive‐
rar eller inaktiverar kollisionsvar‐
ning.
Auto kollisionsförberedelse : Akti‐
verar eller inaktiverar bilens auto‐
matiska broms i händelse av
överhängande kollisionsfara.
Följande kan väljas: systemet tar över bromsstyrningen, varnarendast med ljudsignaler eller
avaktiveras helt.
Främre kollisionssystem : Ändrar
inställningar för kollisionsvar‐
ningen.
Främre fotgängarskydd : Aktive‐
rar eller inaktiverar och ändrar
inställningarna för det främre
fotgängarskyddet.
Backa varning trafik från sidan :
Aktiverar eller deaktiverar
varning för korsande trafik bak.
Parkeringsassistans : Aktiverar
eller inaktiverar parkeringshjälp
med ultraljud. Aktiveringen väljsmed eller utan monterad drag‐
krok.
Fri körning upplysning : Aktiverar
eller inaktiverar den adaptiva
farthållarens påminnelsefunk‐
tion.
Döda vinkeln varning : Aktiverar
eller inaktiverar dödvinkelvar‐ ning.
● Komfort och bekvämlighet
Auto inställning : Ändrar inställ‐
ningarna för återkallande av
programmerade inställningar för
elmanövrerade stolar.
Underlättar urstigning förarsäte :
Aktiverar eller inaktiverar funk‐
tionen enkel urstigning för det
elmanövrerade sätet.
Klang volym : Ändrar volymen för
varningsljud.
Backning vinkla spegel : Aktiverar
eller inaktiverar funktionen
parkeringshjälp för ytterback‐
speglarna.
Auto infällning spegel : Aktiverar
eller deaktiverar infällning av
ytterbackspeglarna med fjärrkon‐
trollen.Personlig inställning förare : Akti‐
verar eller inaktiverar funktionen
personliga inställningar.
Regnkänsliga vindrutetorkare :
Aktiverar eller inaktiverar auto‐
matisk torkning med regnsensor.
Auto bakrutetorkare backning :
Aktiverar eller inaktiverar auto‐
matisk inkoppling av bakrutetor‐ karen när backen läggs i.
● Belysning
"Hitta bilen" belysning : Aktiverar
eller inaktiverar instegsbelys‐
ningen.
Urstigningsbelysning : Aktiverar
eller inaktiverar och ändrar tiden
för urstigningsbelysningen.
Vänster- eller högertrafik :
Ändringar mellan belysning för
vänster- och högertrafik.
Anpassningsbart färdljus : Ändrar
inställningarna av LED-strålkas‐ tarnas funktioner.

134BelysningBakljusBakljusen tänds tillsammans medhalv-/helljusen och sidobelysningen.
Automatisk
belysningsreglering
När den automatiska belysningsfunk‐
tionen slås på med motorn igång
växlar systemet automatiskt mellan
varselljus och strålkastare beroende
på de externa ljusförhållandena och
informationen från torkarsystemet.
Halvljusautomatik 3 136.
Automatisk strålkastaraktivering
Under dåliga ljusförhållanden tänds
strålkastarna.
Strålkastarna tänds dessutom om
vindrutetorkarna har varit aktiverade i flera torkarslag.
LED-strålkastare 3 136.
Tunnelidentifiering När du kör in i en tunnel tänds strål‐
kastarna omedelbart.
Helljus
Tryck på spaken för att växla från
halvljus till helljus.
Dra spaken för att inaktivera helljuset.
Helljusassistent 3 136.
Helljusassistent Beskrivning för version med halogen‐
strålkastare. Helljusassistent med
LED-strålkastare 3 136.
Funktionen möjliggör att helljuset
fungerar som huvudbelysning under
nattkörning och när bilens hastighet är högre än 40 km/h.
Halvljuset aktiveras automatiskt när: ● en sensor upptäcker ljusen från mötande eller framförvarande
bilar
● du kör i stadsområden.
● bilens hastighet är lägre än 20 km/h
● det är dimmigt eller snöar
● dimljuset eller dimbakljuset lyser.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.

142BelysningKupébelysningBelysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras i läget AUTO när ljussensorn
upptäcker nattförhållanden eller i
läget 8 respektive 9.
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Tryck ner och vrid A tills önskad ljus‐
styrka erhålls.
Kupébelysning
Den främre och bakre innerbelys‐
ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysningtryck på
-:innerbelysningen
tänds eller släcks
manuellttryck på
%:innerbelysningen
tänds inte automatiskt
när en dörr öppnas.
Inaktivering indikeras
av en lampa på strömb‐ rytaren.
Bakre innerbelysning
Tänds tillsammans med den främre
innerbelysningen.

186Körning och hanteringPå basnivådisplayen visas den
sparade begränsade hastigheten
inom parentes.
L på mellan- eller högnivådisplayen
blir vit.
Dessutom uppträder ett motsvarande
meddelande.
Hastighetsbegränsaren är inaktive‐
rad men inte avstängd. Den senast
sparade hastigheten blir kvar i minnet för senare återupptagning av hastig‐heten.
Återställa hastighetsgränsen
Vrid tumhjulet till RES/+. Den sparade
hastighetsbegränsningen erhålls och
indikeras utan parentes i förarin‐
formationscentralen.
Stänga av Tryck på L. Indikeringen av hastig‐
hetsgränsen i förarinformations‐
centralen försvinner. Den sparade
hastigheten raderas.Om du trycker på m för att aktivera
farthållaren eller adaptiv farthållare
inaktiveras även hastighetsbegräns‐
aren och den sparade hastigheten
raderas.
Vid frånslagning av tändningen, inak‐
tiveras även hastighetsbegränsaren,
men hastighetsgränsen lagras för
nästa aktivering av hastighetsbe‐
gränsaren.
Adaptiv farthållare Adaptiv farthållare är en förbättring av den konventionella farthållaren med
den extra funktionen att hålla ett visst
avstånd till framförvarande fordon.
Den adaptiva farthållaren sänkerautomatiskt bilens hastighet när den
närmar sig ett fordon som färdas
långsammare. Den anpassar sedan
bilens hastighet så att den följer det
framförvarande fordonet på det valda avståndet. Bilens hastighet höjs ellersänks för att följa fordonet framför,
men överskrider inte den inställda hastigheten. Den kan aktivera
begränsad inbromsning med aktive‐
rade bromsljus.För att underlätta omkörning av ett
fordon på motorväg minskas
avståndet framåt under en kort tid när blinkers aktiveras. Denna funktion är
endast införd på förarsidan, beroende
på om fordonet har vänster- eller
högerstyrning.
Den adaptiva farthållaren kan spara
en inställd hastighet över 30 mph för
bilar med manuell växellåda. På bilar
med automatlåda kan systemet
bromsa till stillastående och köra iväg från stillastående.
Den adaptiva farthållaren använder
radar- och kamerasensorer för att
känna av framförvarande fordon. Om
inget fordon detekteras framför bilen
uppträder den adaptiva farthållaren
på samma sätt som en konventionell
farthållare.

190Körning och hantering9Varning
Föraren har det fulla ansvaret för
att köra med lämpligt avstånd
beroende på trafik, väder, sikt och regionala föreskrifter. Avstånd
framåt måste justeras eller
systemet måste stängas av när
förhållandena så kräver.
Adaptiv farthållare i Sportläge
I bilar med Flex Ride-lägen kan
föraren öka den adaptiva farthålla‐
rens acceleration något när Sportlä‐
get är valt. Funktionen kan inaktive‐
ras i visualiseringsmenyn för Flex Ride 3 180.
Detektering av fordonet framför
Den gröna kontrollampan för fordon
framför A visas när systemet
upptäcker ett fordon i den egna filen.
Sensorernas räckvidd är mellan 25
och 150 meter beroende på bilens
hastighet.
Kollisionsvarning 3 194.
Om denna symbol inte visas eller bara visas kort, kommer den adaptiva
farthållaren inte att reagera på fordon framför.
Frånkoppling
Den adaptiva farthållaren inaktiveras av föraren när:
● y trycks ned.
● Bromspedalen trycks ned.
● Kopplingspedalen trycks ned i mer än fyra sekunder.
● Den automatiska växellådans växelväljare flyttas till N.
Systemet inaktiveras även automat‐
iskt när:
● Bilen accelererar till över 190 km/h eller saktar ned till
under 25 km/h, på bilar med auto‐
matisk växellåda saktas bilen
ned till stillastående utan att
systemet inaktiveras inom
fem minuter.
● Drivkraftsregleringen inaktiveras eller arbetar.
● Den elektroniska stabilitetsreg‐ leringen inaktiveras eller arbetar.
● Det inte finns någon trafik och ingenting detekteras på sidan av
vägen under ca en minut. I detta

Körning och hantering191fall finns inga radarekon och
sensorn kan rapportera att den är
blockerad.
● Det aktiva nödbromsningssyste‐ met sätter an bromsarna.
● Körning i branta stigningar.
● Radarsensorn är blockerad av en
is- eller vattenfilm.
● Ett fel upptäcks i radarn, kame‐ ran, motorn eller bromssystemet.
● Bromsarna behöver svalna.
Systemet inaktiveras dessutom auto‐
matisk på bilar med automatisk växel‐ låda (adaptiv farthållare med fullt
hastighetsområde) när:
● Lutningen uppåt eller nedåt är större än 20 %.
● den elektriska parkeringsbrom‐ sen läggs i
● bilen hålls stillastående av systemet under mer än
fem minuter
● bilen stannar, förarens säker‐ hetsbälte lossas och förardörren
öppnas.När den aktiva farthållaren inaktive‐
ras växlar kontrollampan m från grönt
till vitt och ett pop-up-meddelande
visas i förarinformationscentralen.
Den sparade hastigheten upprätt‐
hålls.
Den sparade hastigheten visas inom
parentes på mellannivådisplayen i
förarinformationscentralen när
systemet är inaktiverat men inte
avstängt.
På högnivådisplayen växlar
symbolen för den adaptiva fart‐
hållaren C från grön till vit när
systemet är inaktiverat men inte
avstängt.
9 Varning
När den adaptiva farthållaren är
deaktiverad måste föraren
omedelbart ta över full kontroll
över bromsar och motor.
Stänga av
Inaktivera den adaptiva farthållaren
genom att trycka på C.
Kontrollampan C i förarinformations‐
centralen släcks. Den sparade hastig‐
heten raderas.
Om du stänger av tändningen stängs även den adaptiva farthållaren av och
den sparade hastigheten raderas.
Förarens uppmärksamhet ● Använd den adaptiva farthållaren
med omdöme på kurviga eller
backiga vägar, eftersom
systemet kan förlora kontakten
med fordonet framför och behö‐
ver tid för att känna av det igen.
● Använd inte systemet på hala vägar, eftersom det kan orsaka
snabba förändringar i hjulens

192Körning och hanteringdrivförmåga (hjulspinn), vilket
kan göra att du tappar kontrollen
över bilen.
● Använd inte den adaptiva fart‐ hållaren vid regn, snöfall eller
smutsigt väglag, eftersom radar‐
sensorn kan täckas av en vatten‐
film, damm, is eller snö. Detta
sänker eller förhindrar helt sikten. Om sensorn blockeras ska du
rengöra dess kåpa.
Systemets begränsningar9 Varning
Systemets tillåter inte kraftig
inbromsning och det kan hända att bromskraften inte är tillräcklig för
att undvika en kollision.
● Efter ett plötsligt filbyte behöver systemet en viss tid för att
upptäcka framförvarande fordon. Om systemet upptäcker ett nytt
fordon kan det därför accelerera
i stället för att bromsa.
● Den adaptiva farthållaren ignore‐
rar mötande trafik.
● Den adaptiva farthållaren tar inte
hänsyn till fotgängare och djur
vad gäller att bromsa eller börja
köra bilen.
● Den adaptiva farthållaren tar endast hänsyn till stillastående
fordon när du kör med låg hastig‐
het.
● Använd inte den adaptiva fart‐ hållaren när du drar en släpvagn
med bilen.
● Använd inte den adaptiva fart‐ hållaren på vägar med en lutning
på mer än 10 procent.
Kurvor
Den adaptiva farthållaren beräknar
en färdväg utifrån centrifugalkraften.
Denna beräknade färdväg tar hänsyn
till den aktuella kurvans utformning
men kan inte beräkna en kommande förändring av kurvan. Systemet kan
tappa bort det aktuella framförva‐
rande fordonet eller ta hänsyn till ett
fordon som inte finns i det aktuella
körfältet. Detta kan hända när du kör
in i eller ut ur en kurva, eller om kurvan blir skarpare eller svagare. Kameran
använder en viss korrigering baserat på de körfältsmarkeringar som kandetekteras. Kontrollampan A släcks
om inget framförvarande fordon
längre kan detekteras.
Om centrifugalkraften är för stark i en
kurva saktar systemet in bilen något. Denna inbromsningsnivå är inte
avsedd att undvika att bilen kör av
vägen. Föraren är ansvarig för att
minska den valda hastigheten innan
bilen kör in i kurvan och i allmänhet
för att anpassa hastigheten efter
vägtypen och befintliga hastighetsbe‐ gränsningar.

194Körning och hanteringRadarenhet
Radarenheten är monterad bakom
kylargrillen, bakom eller under märke‐ semblemet.
9 Varning
Radarenheten riktas in noggrant i
produktionen. Använd därför inte systemet vid en frontalkrock. Den
främre stötfångaren kan se ut att
vara intakt, men sensorn bakom
denna kan vara felriktad och
reagera felaktigt. Vänd dig till en
verkstad för att få radarenhetens
position kontrollerad och justerad
efter en olycka.
Inställningar
Inställningar kan ändras på menyn för
personliga inställningar i Infodisplay.
Välj lämplig inställning i Inställn., I
Fordon i Info-Display.
Info-Display 3 118.
Personliga inställningar 3 124.
Störning
Om den adaptiva farthållaren inte
fungerar på grund av tillfälliga
problem (t.ex. blockerad av is, över‐
hettade bromsar eller vid körning med
låg hastighet) eller om det är ett
permanent systemfel visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 122.
Kollisionsvarning
Kollisionsvarningssystemet kan
hjälpa till att undvika eller minska skadorna vid frontalkollisioner.
Om bilen är utrustad med en konven‐
tionell farthållare använder kollisions‐
varningen den främre kameran i vind‐ rutan för att upptäcka ett framförva‐
rande fordon i din fil.
Om bilen är utrustad med en adaptiv
farthållare använder kollisionsvar‐
ningssystemet radarsensorn och den
främre kameran för att upptäcka ett
framförvarande fordon i din fil.
Ett framförvarande fordon indikeras
av kontrollampan A.
Om du alltför snabbt närmar dig ett fordon rakt framför dig hörs en
varningssignal och ett meddelande
visas i förarinformationscentralen.
Dessutom varnas föraren av ett blin‐
kande rött streck eller en symbol på
head-up-displayen som projiceras på
vindrutan i förarens synfält.
