Körning och hantering195En förutsättning är att kollisionsvar‐
ningen inte är inaktiverad i menyn
Personliga inställningar 3 124.
Inkoppling
Kollisionsvarningen med frontkamera upptäcker fordon upp till avstånd påungefär 60 meter och fungerar auto‐matiskt i alla hastigheter över gång‐
hastighet.
Kollisionsvarningen med radarsensor
upptäcker fordon upp till avstånd på
ungefär 150 meter och fungerar auto‐ matiskt i alla hastigheter över gång‐
hastighet.
Larma föraren Kontrollampan som indikerar framför‐varande fordon A lyser grönt i instru‐
mentgruppen när systemet har
upptäckt ett fordon i den egna filen.
På bilar med head-up-display projice‐
ras A på vindrutan.
Kontrollampan A ändras till gult när
avståndet till ett framförvarande
fordon i rörelse blir för litet.Se upp
Denna kontrollampas färger över‐
ensstämmer inte med lokala trafik‐ lagar om avstånd framåt. Föraren
har alltid det fulla ansvaret för att
hålla ett säkert avstånd framåt
beroende i enlighet med trafikreg‐
ler, rådande väder och de aktuella
vägförhållandena etc.
När tiden till en potentiell kollision
med en framförvarande bil blir för kort och en kollision är hotande kommer
informationsvarningssymbolen upp i
förarinformationscentralen och
föraren informeras av ett blinkande
rött streck eller en symbol på head-
up-displayen som projiceras på vind‐
rutan i förarens synfält.
Samtidigt avges en varningston.
Trampa ner bromspedalen och styr
bilen om situationen kräver detta.
Ställa in varningens känslighet
Tryck på K för att ställa in varningens
känslighet på kort, medellång eller
lång.

196Körning och hantering
Den första knapptryckningen visar
den aktuella inställningen på förarin‐
formationscentralen. Ytterligare
knapptryckningar ändrar denna
inställning. Den valda inställningen
blir kvar tills den ändras. Tidsinställ‐
ningen för varningarna varierar
beroende på bilens hastighet. Ju
högre bilens hastighet är desto längre
ifrån kommer varningen att aktiveras. Tänk på trafik- och väderförhållan‐
dena när du väljer tidsinställningen
för varningar.Observera att varningens känslighet
delas med avståndsinställningen för
den adaptiva farthållaren. Därför
ändras den adaptiva farthållarens
avståndsinställning om du ändrar
varningens känslighet.
Frånkoppling
Systemet kan inaktiveras i menyn
Personliga inställningar, 3 124.
Om framåtkollisionsvarningen har inaktiverats ställs varningskänslighe‐
ten in på "medellång" när tändningen
slås på nästa gång.
Den senast valda inställningen
sparas när tändningen slås av.
Allmän information9 Varning
Kollisionsvarning är enbart ett
varningssystem och ansätter inte
bromsarna. Om du för snabbt
närmar dig ett framförvarande
fordon ger det kanske inte dig till‐
räckligt mycket tid för att undvika
en kollision.
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn till trafik-, väder- och siktförhållan‐
den.
Föraren måste alltid ha full uppsikt
under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och bromsa.
Systemets begränsningar
Kollisionsvarningen är utformad för
att varna enbart för fordon men kan
även reagera på andra objekt.
I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan
sensorns prestanda vara begrän‐
sade:

Körning och hantering197● Vid körning på slingrande ellerkuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐ ken.

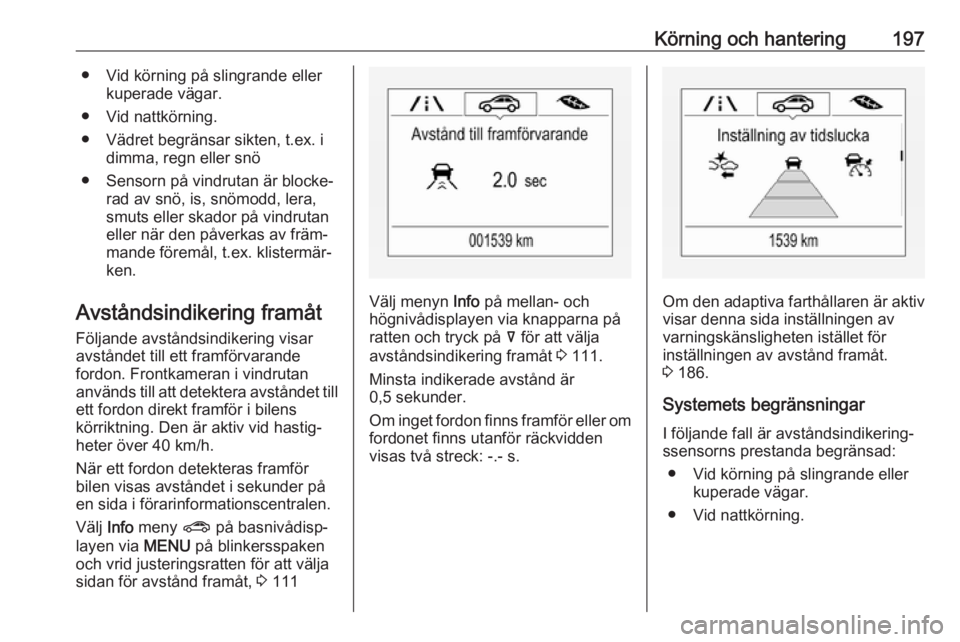

Avståndsindikering framåt Följande avståndsindikering visar
avståndet till ett framförvarande
fordon. Frontkameran i vindrutan
används till att detektera avståndet till
ett fordon direkt framför i bilens
körriktning. Den är aktiv vid hastig‐
heter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen.
Välj Info meny ? på basnivådisp‐
layen via MENU på blinkersspaken
och vrid justeringsratten för att välja
sidan för avstånd framåt, 3 111
Välj menyn Info på mellan- och
högnivådisplayen via knapparna på
ratten och tryck på å för att välja
avståndsindikering framåt 3 111.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.Om den adaptiva farthållaren är aktiv visar denna sida inställningen av
varningskänsligheten istället för
inställningen av avstånd framåt.
3 186.
Systemets begränsningar
I följande fall är avståndsindikering‐
ssensorns prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.

198Körning och hantering● Vädret begränsar sikten, t.ex. idimma, regn eller snö.
● Sensorn är blockerad av snö, is, snömodd, lera, smuts eller
skador på vindrutan eller när den påverkas av främmande föremål,
t.ex. klistermärken.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna och personska‐
dorna vid kollisioner med fordon,
fotgängare eller föremål i färdrikt‐
ningen, när en kollision inte längre
kan undvikas genom manuell broms‐
ning eller styrning. Innan den aktiva nödbromsningen sker varnas föraren
av kollisionsvarningssystemet 3 194
eller det främre fotgängarskyddet
3 201.
Funktionen använder olika insignaler (t.ex. kamerasensorn, radarsensorn,
bromstrycket, bilens hastighet) för att beräkna sannolikheten för en frontal‐
kollision.9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att
endast minska bilens hastighet före in kollision.
Det är inte säkert att systemet
reagerar på djur. Efter ett plötsligt
filbyte behöver systemet en viss
tid för att detektera framförva‐
rande fordon.
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
Funktionalitet
Om bilen enbart är utrustad med en
frontkamera fungerar aktiv
nödbromsning i framåtväxlar över gånghastighet upp till 85 km/h.
Med radarsensor fungerar aktiv
nödbromsning i framåtväxlar i alla
hastigheter över gånghastighet.
En förutsättning är att kollisionsvar‐
ningssystemet inte har inaktiverats i
menyn Personliga inställningar
3 124.
Systemet består av: ● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning ● intelligent bromshjälp (endast med radarsensor)
● fotgängarskydd
Bromsförberedelsesystem Om bilen närmar sig ett fordon eller
en fotgängare framför så snabbt att
en kollision är sannolik, trycksätter
bromsförberedelsesystemet brom‐
sarna något. Detta minskar reaktions‐
tiden om en manuell eller automatisk
bromsning begärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Om bilen enbart är utrustad med
frontkamerasystemet fungerar det
upp till en hastighet på 80 km/h.

Körning och hantering199Automatisk nödbromsningEfter aktiveringen av bromsförbere‐
delsesystemet och strax innan kolli‐
sionen utför denna funktion en
begränsad bromsning för att minska
kollisionens anslagskraft eller
förhindra en krock. Beroende på
situationen kan bilen bromsas måttligt
eller hårt automatiskt. Denna främre
automatiska bromsning kan endast
göras om ett framförvarande fordon
upptäcks som indikeras av indiker‐ ingen av ett framförvarande fordon A
3 194 . I bilar med fotgängarskydd kan
främre automatisk bromsning också inträffa när en fotgängare framför
bilen upptäcks, vilket indikeras av
fotgängarsymbolen 7.
Om bilen enbart är utrustad med
frontkamerasystemet fungerar det
upp till en hastighet på 80 km/h.
Under en hastighet på 40 km/h kan
systemet bromsa helt.
Den automatiska nödbromsningen
kan bromsa bilen till fullständigt stopp
för att undvika en möjlig kollision. Om detta händer kan den automatiska
nödbromsningen lägga i den elekt‐riska parkeringsbromsen för att hålla
bilen stillastående. För att lossa den
elektriska parkeringsbromsen trycker
du på parkeringsbromsknappen eller
trampar bestämt på gaspedalen.9 Varning
Automatisk nödbromsning är en
förberedande nödfunktion för kolli‐ sioner och den är inte utformad för
att undvika kollisioner. Lita inte på
systemet för att bromsa bilen. Den automatiska nödbromsningen
bromsar inte utanför sitt arbets‐
hastighetsområde och reagerar
endast på upptäckta fordon och
fotgängare.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård
inbromsning när bromspedalen tram‐ pas ner mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.
Om bilen enbart är utrustad med
frontkamerasystemet fungerar det i
en hastighet upp till 85 km/h.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård
inbromsning eller att automatiskt
undvika en kollision. Den är
avsedd att minska fordonets
hastighet före en kollision. Det är
inte säkert att systemet reagerar
på djur. Efter ett plötsligt filbyte behöver systemet en viss tid för att
detektera framförvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och att bromsa och styra för att undvika kollisioner.
Systemet är avsett att arbeta då allapassagerare bär säkerhetsbälten.
Intelligent bromshjälp
Om bilen är utrustad med en radar‐
sensor kan den intelligenta broms‐
hjälpen aktiveras om bromspedalen
trampas ner snabbt genom att

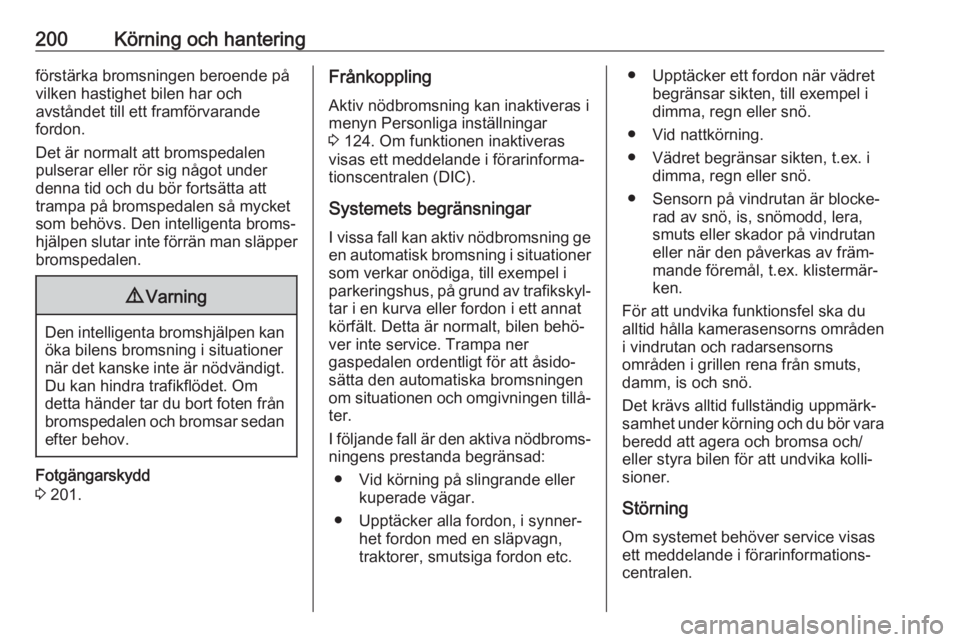

200Körning och hanteringförstärka bromsningen beroende på
vilken hastighet bilen har och
avståndet till ett framförvarande
fordon.
Det är normalt att bromspedalen
pulserar eller rör sig något under
denna tid och du bör fortsätta att
trampa på bromspedalen så mycket
som behövs. Den intelligenta broms‐
hjälpen slutar inte förrän man släpper
bromspedalen.9 Varning
Den intelligenta bromshjälpen kan
öka bilens bromsning i situationer
när det kanske inte är nödvändigt. Du kan hindra trafikflödet. Om
detta händer tar du bort foten från
bromspedalen och bromsar sedan
efter behov.
Fotgängarskydd
3 201.
Frånkoppling
Aktiv nödbromsning kan inaktiveras i
menyn Personliga inställningar
3 124. Om funktionen inaktiveras
visas ett meddelande i förarinforma‐
tionscentralen (DIC).
Systemets begränsningar
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i
parkeringshus, på grund av trafikskyl‐
tar i en kurva eller fordon i ett annat
körfält. Detta är normalt, bilen behö‐
ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐ ter.
I följande fall är den aktiva nödbroms‐ ningens prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Upptäcker alla fordon, i synner‐ het fordon med en släpvagn,
traktorer, smutsiga fordon etc.● Upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
För att undvika funktionsfel ska du
alltid hålla kamerasensorns områden
i vindrutan och radarsensorns
områden i grillen rena från smuts,
damm, is och snö.
Det krävs alltid fullständig uppmärk‐ samhet under körning och du bör vara
beredd att agera och bromsa och/
eller styra bilen för att undvika kolli‐ sioner.
Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.

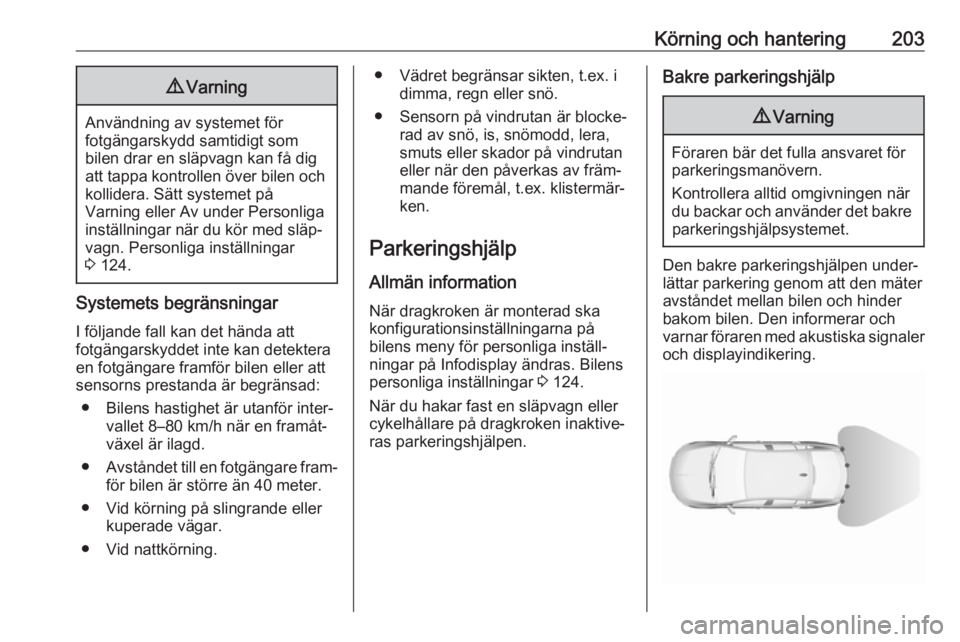

Körning och hantering2039Varning
Användning av systemet för
fotgängarskydd samtidigt som
bilen drar en släpvagn kan få dig
att tappa kontrollen över bilen och kollidera. Sätt systemet på
Varning eller Av under Personliga
inställningar när du kör med släp‐
vagn. Personliga inställningar
3 124.
Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 8–80 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 meter.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,
smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
Parkeringshjälp Allmän information
När dragkroken är monterad ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐ ningar på Infodisplay ändras. Bilenspersonliga inställningar 3 124.
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.

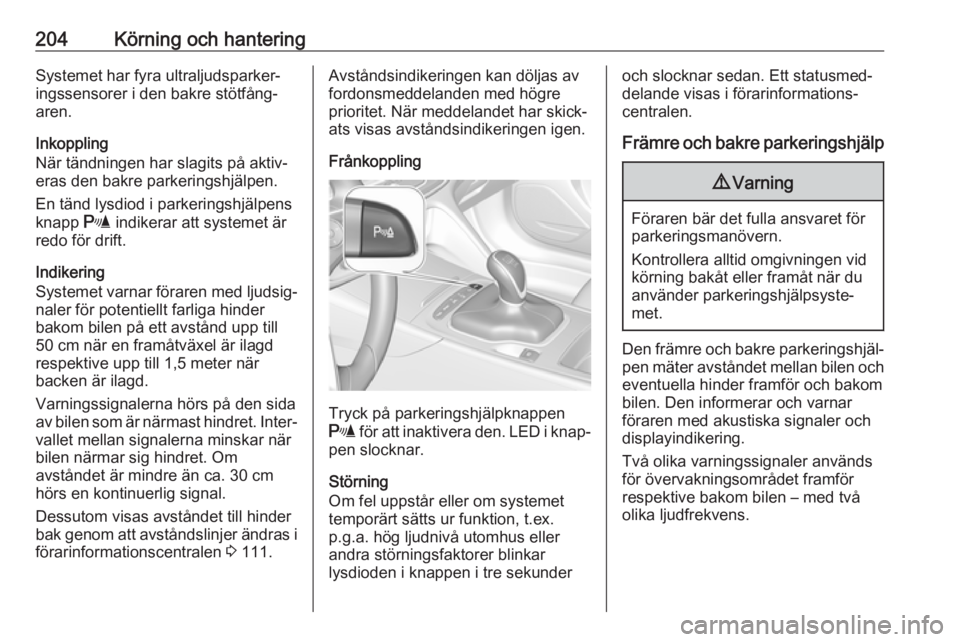

204Körning och hanteringSystemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När tändningen har slagits på aktiv‐
eras den bakre parkeringshjälpen.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
bakom bilen på ett avstånd upp till
50 cm när en framåtväxel är ilagd
respektive upp till 1,5 meter när
backen är ilagd.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras i
förarinformationscentralen 3 111.Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐
ats visas avståndsindikeringen igen.
Frånkoppling
Tryck på parkeringshjälpknappen
r för att inaktivera den. LED i knap‐
pen slocknar.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar
lysdioden i knappen i tre sekunder
och slocknar sedan. Ett statusmed‐
delande visas i förarinformations‐
centralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.

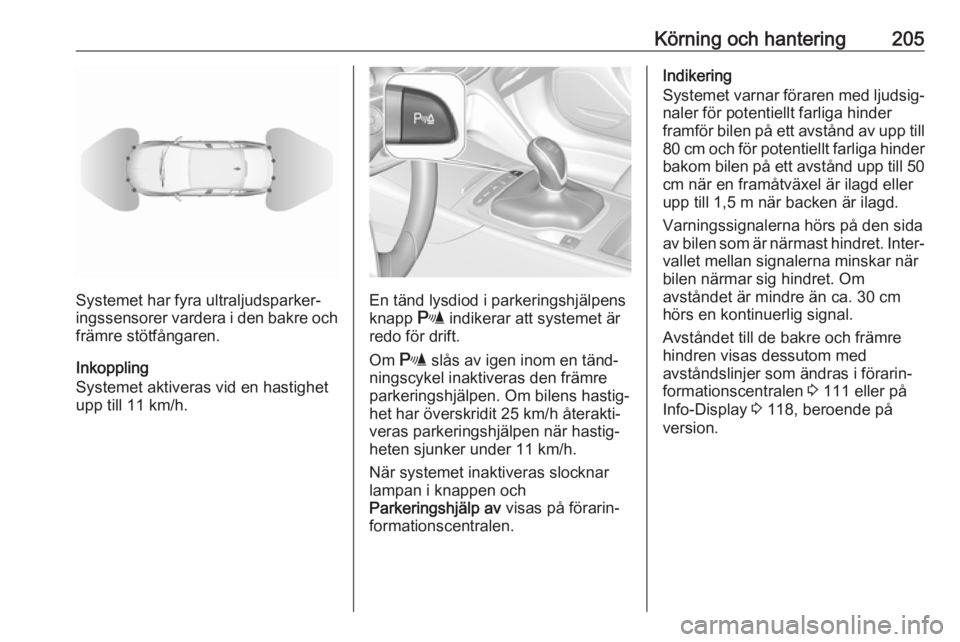

Körning och hantering205
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Systemet aktiveras vid en hastighet upp till 11 km/h.En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel inaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
När systemet inaktiveras slocknar
lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
framför bilen på ett avstånd av upp till
80 cm och för potentiellt farliga hinder bakom bilen på ett avstånd upp till 50 cm när en framåtväxel är ilagd eller
upp till 1,5 m när backen är ilagd.
Varningssignalerna hörs på den sidaav bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med
avståndslinjer som ändras i förarin‐
formationscentralen 3 111 eller på
Info-Display 3 118, beroende på
version.

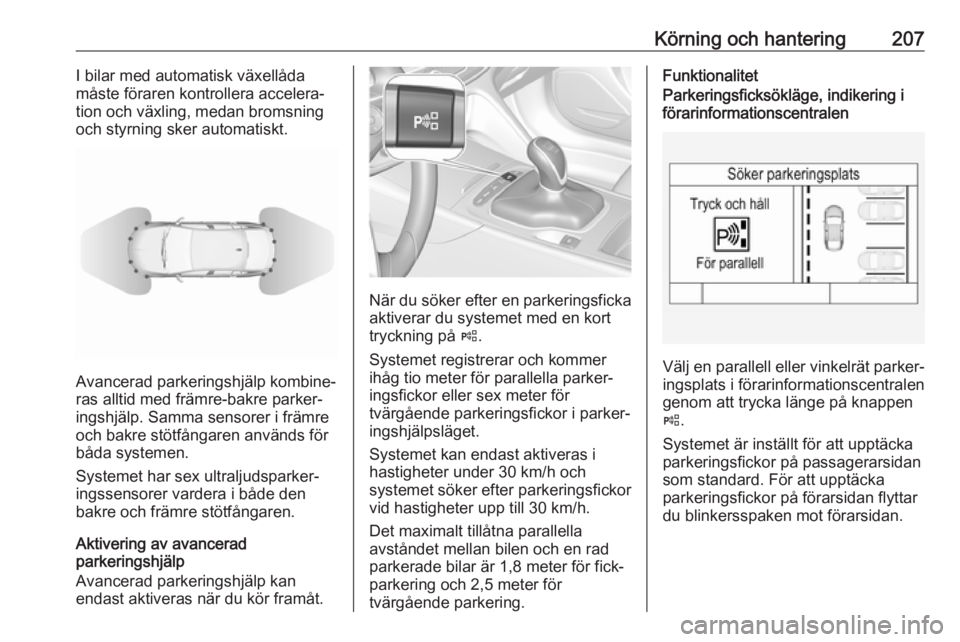

Körning och hantering207I bilar med automatisk växellåda
måste föraren kontrollera accelera‐
tion och växling, medan bromsning
och styrning sker automatiskt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Aktivering av avancerad
parkeringshjälp
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
När du söker efter en parkeringsficka aktiverar du systemet med en kort
tryckning på (.
Systemet registrerar och kommer
ihåg tio meter för parallella parker‐
ingsfickor eller sex meter för
tvärgående parkeringsfickor i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och systemet söker efter parkeringsfickor
vid hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella
avståndet mellan bilen och en rad
parkerade bilar är 1,8 meter för fick‐
parkering och 2,5 meter för
tvärgående parkering.
FunktionalitetParkeringsficksökläge, indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka länge på knappen
( .
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka
parkeringsfickor på förarsidan flyttar
du blinkersspaken mot förarsidan.
