OPEL INSIGNIA BREAK 2018 Kezelési útmutató (in Hungarian)

Vezetés és üzemeltetés229gépjárművet kikapcsolja a
hátrameneti fokozatból. Nyomja meg
a kamera ikont az Információs
kijelzőn a korábbi kijelző tartalomhoz
történő hamarabbi visszatéréshez.
Előremeneti fokozatban 11 km/h
sebességnél lassúbb vezetéskor
szintén kikapcsol a panorámanézet
rendszer.
Környezeti nézet
A környezeti nézet az Információs kijelzőn megjelenít egy képet felülről
a járművet körülvevő területről, az
első és hátsó kamera nézetekkel
együtt.
Első nézet
Az első nézet a jármű előtti területről jelez ki egy képet a képernyő jobb
oldali részén. A nézet hátrameneti
fokozatból előremeneti fokozatba
kapcsolás után vagy az Információs
kijelzőn a kamera ikon
megérintésekor jelenik meg. Az első
nézet megjeleníti a 30 cm-en belül
automatikusan észlelt tárgyakat is. Az
első nézet előrementi
sebességfokozatban max. 11 km/h
sebességig jeleneik meg.Kikapcsolás
A panorámanézet rendszer
kikapcsol:
● 11 km/h-nál nagyobb sebességnél
● a kamera ikon ë megérintésekor
az Információs kijelzőn
● automata sebességváltóval üres vagy parkoló fokozatba
kapcsoláskor.
Általános információk9 Figyelmeztetés
A panorámanézet rendszer nem
helyettesíti a vezető által látott
képet. Nem jeleníti meg a
gyerekeket, gyalogosokat,
kerékpárosokat, keresztirányú
forgalmat, állatokat vagy bármely más tárgyakat, amelyek a kamera látószögén kívül esnek, pl. a
lökhárító vagy a jármű alatt.
Ne vezessen vagy parkoljon a
járművel csak a panorámanézet
rendszert használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.9 Figyelmeztetés
A megjelenített kép távolabb vagy
közelebb lehet, mint ahogy tűnik.
A megjelenített terület korlátozott
és azok a tárgyak, amelyek közel
vannak a lökhárító bármelyik
széléhez vagy a lökhárító alatt
vannak, nem jelennek meg a
képernyőn.
9 Figyelmeztetés
A panorámanézet kameráknak
vannak holtterei és nem jelenítik
meg a jármű széleinek közelében
lévő összes tárgyat. A behajtható
oldalsó tükrök, amelyek nem
állnak a pozíciójukban, nem
jelenítik meg a panorámanézetet
helyesen.

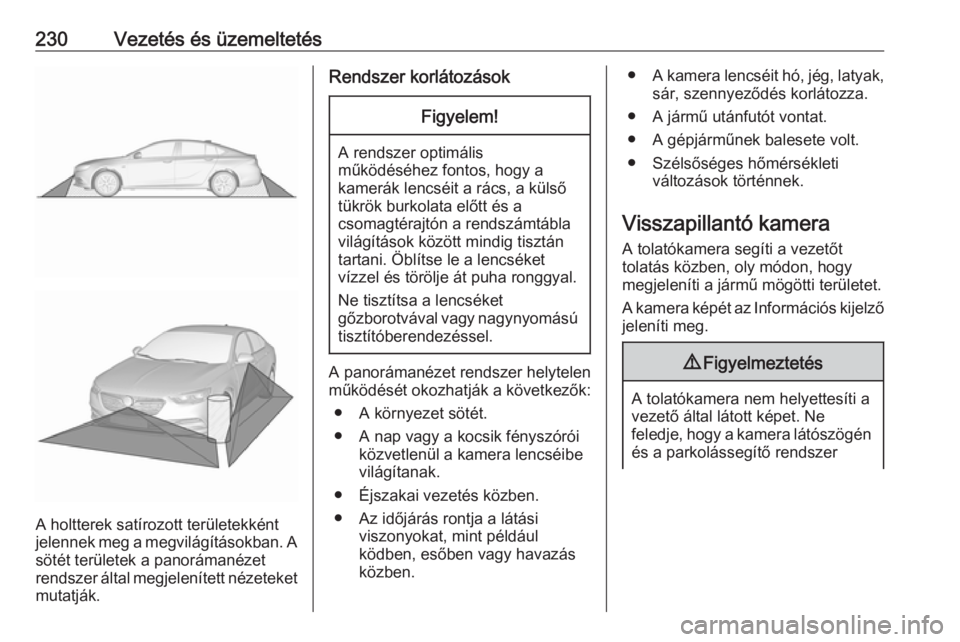

230Vezetés és üzemeltetés
A holtterek satírozott területekként
jelennek meg a megvilágításokban. A
sötét területek a panorámanézet
rendszer által megjelenített nézeteket mutatják.
Rendszer korlátozásokFigyelem!
A rendszer optimális
működéséhez fontos, hogy a
kamerák lencséit a rács, a külső
tükrök burkolata előtt és a
csomagtérajtón a rendszámtábla
világítások között mindig tisztán
tartani. Öblítse le a lencséket
vízzel és törölje át puha ronggyal.
Ne tisztítsa a lencséket
gőzborotvával vagy nagynyomású
tisztítóberendezéssel.
A panorámanézet rendszer helytelen
működését okozhatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamera lencséibe
világítanak.
● Éjszakai vezetés közben.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.
● A kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.
● A jármű utánfutót vontat.
● A gépjárműnek balesete volt.
● Szélsőséges hőmérsékleti változások történnek.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét az Információs kijelző
jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a parkolássegítő rendszer

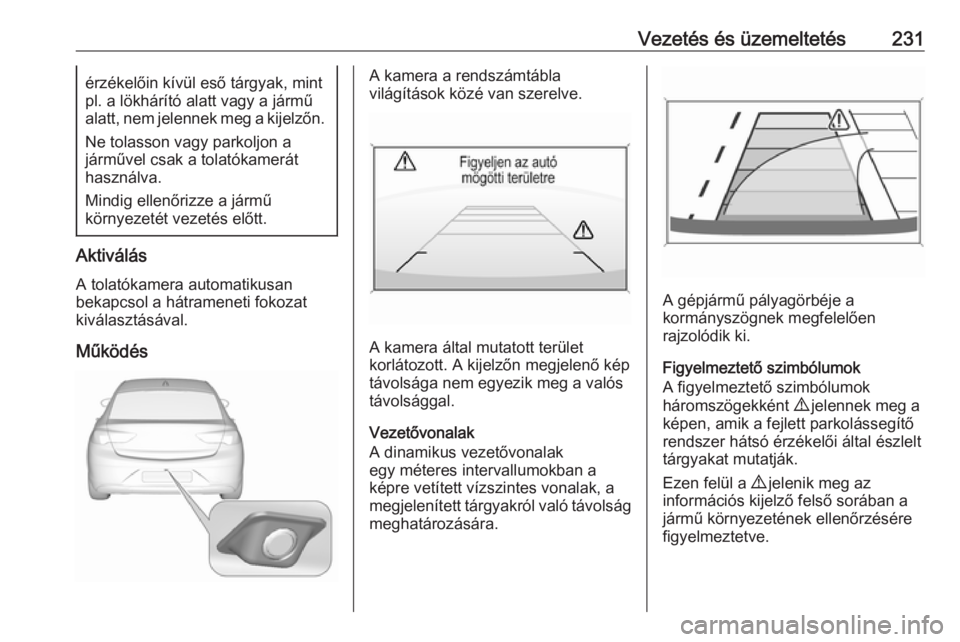

Vezetés és üzemeltetés231érzékelőin kívül eső tárgyak, mint
pl. a lökhárító alatt vagy a jármű
alatt, nem jelennek meg a kijelzőn.
Ne tolasson vagy parkoljon a
járművel csak a tolatókamerát
használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.
Aktiválás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtábla
világítások közé van szerelve.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
egy méteres intervallumokban a
képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.

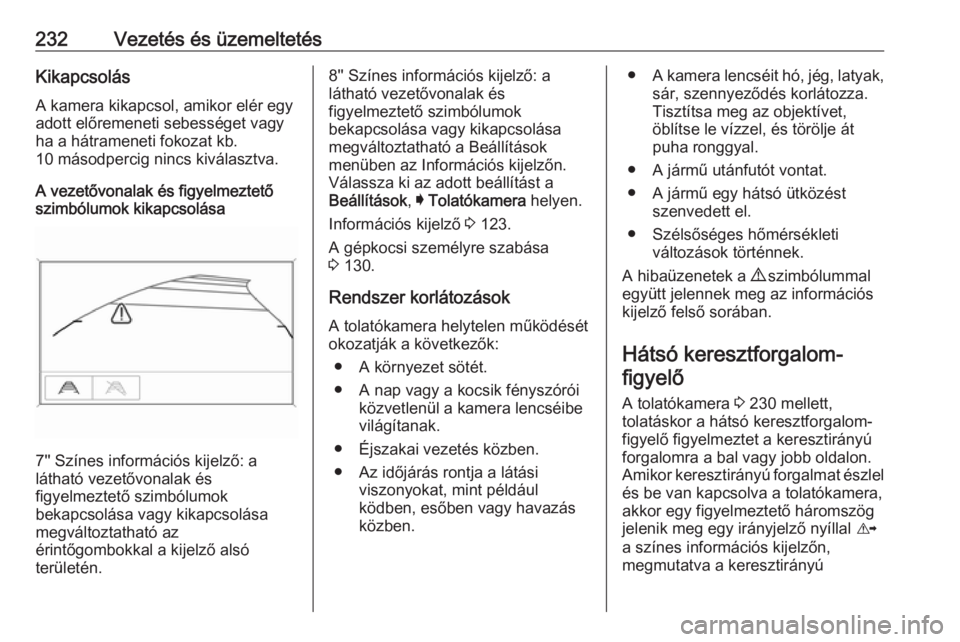

232Vezetés és üzemeltetésKikapcsolásA kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
7'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható az
érintőgombokkal a kijelző alsó
területén.
8'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható a Beállítások
menüben az Információs kijelzőn.
Válassza ki az adott beállítást a
Beállítások , I Tolatókamera helyen.
Információs kijelző 3 123.
A gépkocsi személyre szabása
3 130.
Rendszer korlátozások
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamera lencséibe
világítanak.
● Éjszakai vezetés közben.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.● A kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át puha ronggyal.
● A jármű utánfutót vontat.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
Hátsó keresztforgalom- figyelő
A tolatókamera 3 230 mellett,
tolatáskor a hátsó keresztforgalom-
figyelő figyelmeztet a keresztirányú
forgalomra a bal vagy jobb oldalon.
Amikor keresztirányú forgalmat észlel és be van kapcsolva a tolatókamera,
akkor egy figyelmeztető háromszög
jelenik meg egy irányjelző nyíllal K
a színes információs kijelzőn, megmutatva a keresztirányú

Vezetés és üzemeltetés233forgalom irányát. Továbbá,
három hangjelzés hallható az adott oldali hangszóróból.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.
9 Figyelmeztetés
A hátsó keresztforgalom-figyelő
nem helyettesíti a járművezető
figyelmét. Ne feledje, hogy az
érzékelők látóterén kívül, például
a lökhárító vagy a jármű alatt
elhelyezkedő tárgyak nem
jelennek meg.
A gyalogosok, gyermekek vagy
állatok nem észlelhetők.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Aktiválás
A hátsó keresztforgalom-figyelő
automatikusan kapcsol be a
tolatókamerával együtt a hátrameneti
sebességfokozat kapcsolásakor.
Észlelési zónák
A rendszer érzékelői körülbelül
20 méteres zónát fednek le 90°-ban a jármű mögött a bal és jobb oldalon. A
hátsó keresztforgalom-figyelő 10 km/
h-ig aktív és a 0 és 36 km/h közötti
sebességgel haladó
keresztforgalomról ad riasztást.
Kikapcsolás
A hátsó keresztforgalom-figyelő a
hátsó tolatókamerával együtt kapcsol ki egy bizonyos előremeneti
sebesség túllépésekor vagy ha a
hátrameneti sebességfokozat
körülbelül 10 másodpercig nincs
kapcsolva.
A hátsó keresztforgalom-figyelő az
Információs kijelző gépkocsi
személyre szabása menüjében
kapcsolható be vagy ki.
A gépkocsi személyre szabása
3 130.
Információs kijelző 3 123.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.

234Vezetés és üzemeltetésRendszer korlátozások
Előfordulhat, hogy a rendszer nem
működik, amikor:
● Jég, hó, sár, matricák, mágnesek, fémlapok vagy bármiegyéb takarja az érzékelőket.
● Heves zivatarban vezet.
● A járműnek balesete volt vagy az
észlelő érzékelő körüli terület
megsérült vagy nincs jól
megjavítva.
● Szélsőséges hőmérsékleti változások történnek.
● A jármű utánfutót vontat
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen

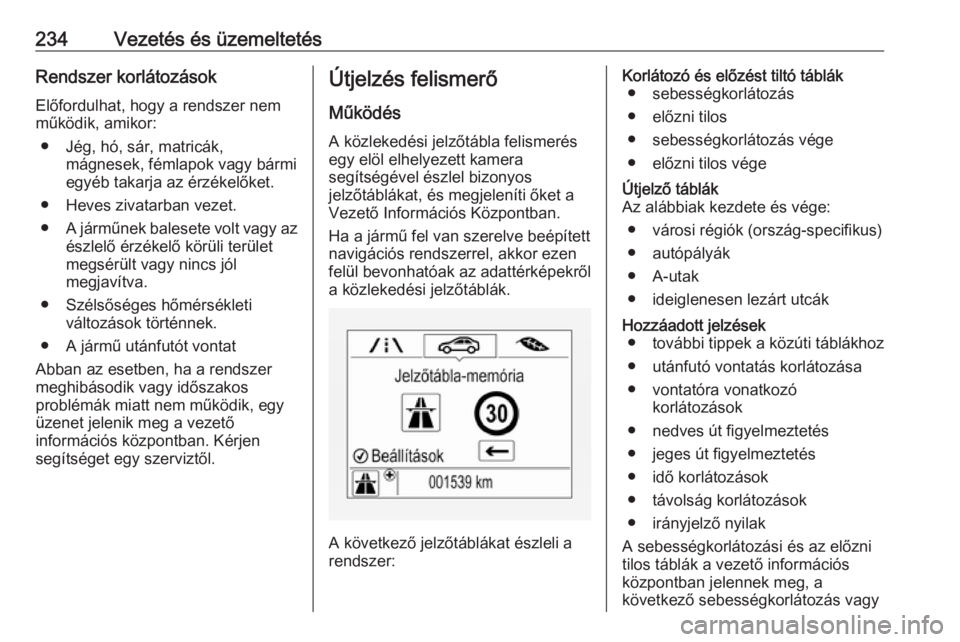

segítséget egy szerviztől.Útjelzés felismerő
Működés
A közlekedési jelzőtábla felismerés
egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
Vezető Információs Központban.
Ha a jármű fel van szerelve beépített
navigációs rendszerrel, akkor ezen
felül bevonhatóak az adattérképekről
a közlekedési jelzőtáblák.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● városi régiók (ország-specifikus)
● autópályák
● A-utak
● ideiglenesen lezárt utcákHozzáadott jelzések ● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● idő korlátozások
● távolság korlátozások
● irányjelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a vezető információs
központban jelennek meg, a
következő sebességkorlátozás vagy

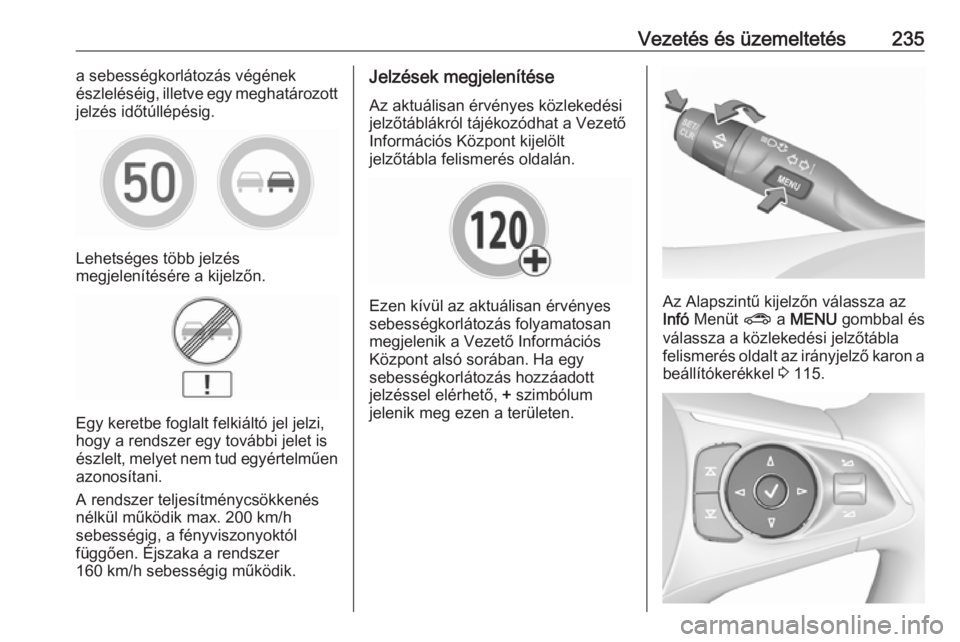

Vezetés és üzemeltetés235a sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.
Lehetséges több jelzés
megjelenítésére a kijelzőn.
Egy keretbe foglalt felkiáltó jel jelzi,
hogy a rendszer egy további jelet is
észlelt, melyet nem tud egyértelműen azonosítani.
A rendszer teljesítménycsökkenés
nélkül működik max. 200 km/h
sebességig, a fényviszonyoktól
függően. Éjszaka a rendszer
160 km/h sebességig működik.
Jelzések megjelenítése
Az aktuálisan érvényes közlekedési
jelzőtáblákról tájékozódhat a Vezető
Információs Központ kijelölt
jelzőtábla felismerés oldalán.
Ezen kívül az aktuálisan érvényes
sebességkorlátozás folyamatosan
megjelenik a Vezető Információs
Központ alsó sorában. Ha egy
sebességkorlátozás hozzáadott
jelzéssel elérhető, + szimbólum
jelenik meg ezen a területen.Az Alapszintű kijelzőn válassza az
Infó Menüt ? a MENU gombbal és
válassza a közlekedési jelzőtábla
felismerés oldalt az irányjelző karon a
beállítókerékkel 3 115.

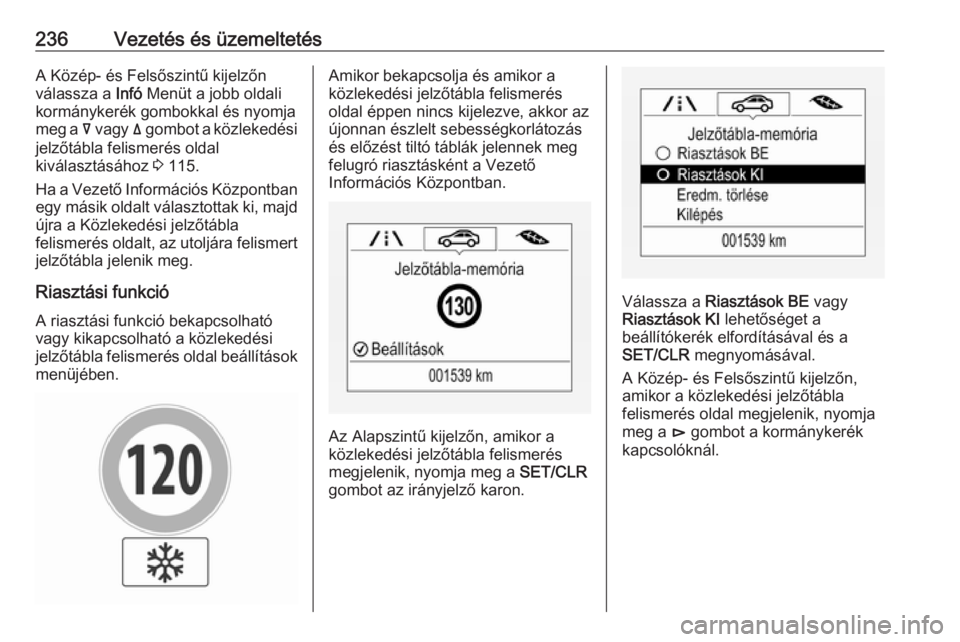

236Vezetés és üzemeltetésA Közép- és Felsőszintű kijelzőnválassza a Infó Menüt a jobb oldali
kormánykerék gombokkal és nyomja
meg a å vagy ä gombot a közlekedési
jelzőtábla felismerés oldal
kiválasztásához 3 115.
Ha a Vezető Információs Központban
egy másik oldalt választottak ki, majd
újra a Közlekedési jelzőtábla
felismerés oldalt, az utoljára felismert jelzőtábla jelenik meg.
Riasztási funkció
A riasztási funkció bekapcsolható
vagy kikapcsolható a közlekedési
jelzőtábla felismerés oldal beállítások menüjében.Amikor bekapcsolja és amikor a
közlekedési jelzőtábla felismerés
oldal éppen nincs kijelezve, akkor az újonnan észlelt sebességkorlátozás
és előzést tiltó táblák jelennek meg
felugró riasztásként a Vezető
Információs Központban.
Az Alapszintű kijelzőn, amikor a
közlekedési jelzőtábla felismerés
megjelenik, nyomja meg a SET/CLR
gombot az irányjelző karon.
Válassza a Riasztások BE vagy
Riasztások KI lehetőséget a
beállítókerék elfordításával és a
SET/CLR megnyomásával.
A Közép- és Felsőszintű kijelzőn,
amikor a közlekedési jelzőtábla
felismerés oldal megjelenik, nyomja
meg a é gombot a kormánykerék
kapcsolóknál.

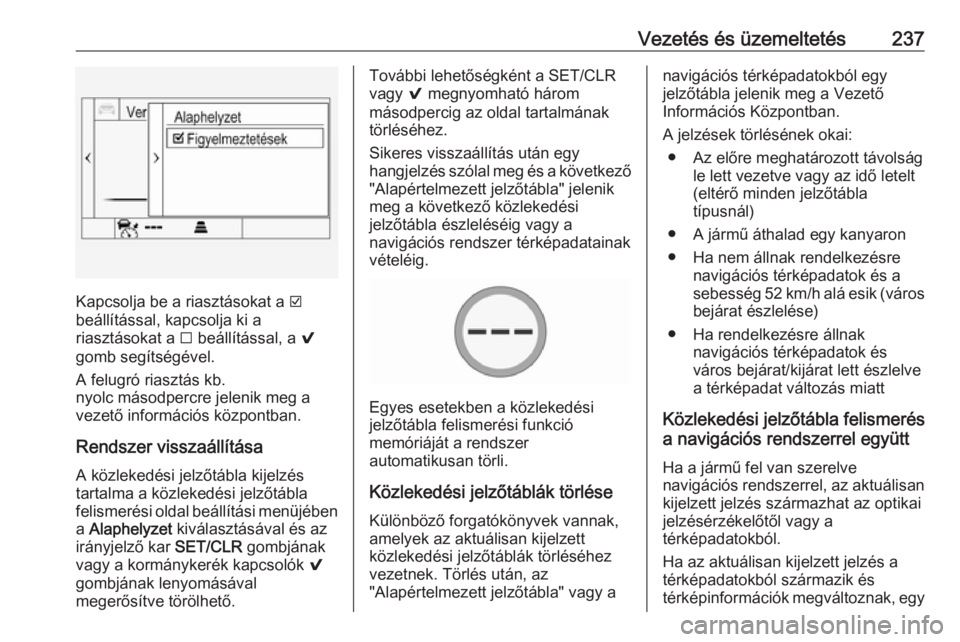

Vezetés és üzemeltetés237
Kapcsolja be a riasztásokat a J
beállítással, kapcsolja ki a
riasztásokat a I beállítással, a 9
gomb segítségével.
A felugró riasztás kb.
nyolc másodpercre jelenik meg a
vezető információs központban.
Rendszer visszaállítása
A közlekedési jelzőtábla kijelzés
tartalma a közlekedési jelzőtábla
felismerési oldal beállítási menüjében
a Alaphelyzet kiválasztásával és az
irányjelző kar SET/CLR gombjának
vagy a kormánykerék kapcsolók 9
gombjának lenyomásával megerősítve törölhető.
További lehetőségként a SET/CLR
vagy 9 megnyomható három
másodpercig az oldal tartalmának
törléséhez.
Sikeres visszaállítás után egy
hangjelzés szólal meg és a következő "Alapértelmezett jelzőtábla" jelenik
meg a következő közlekedési
jelzőtábla észleléséig vagy a
navigációs rendszer térképadatainak vételéig.
Egyes esetekben a közlekedési
jelzőtábla felismerési funkció
memóriáját a rendszer
automatikusan törli.
Közlekedési jelzőtáblák törlése Különböző forgatókönyvek vannak,amelyek az aktuálisan kijelzett
közlekedési jelzőtáblák törléséhez
vezetnek. Törlés után, az
"Alapértelmezett jelzőtábla" vagy a
navigációs térképadatokból egy
jelzőtábla jelenik meg a Vezető
Információs Központban.
A jelzések törlésének okai: ● Az előre meghatározott távolság le lett vezetve vagy az idő letelt
(eltérő minden jelzőtábla
típusnál)
● A jármű áthalad egy kanyaron
● Ha nem állnak rendelkezésre navigációs térképadatok és a
sebesség 52 km/h alá esik (város
bejárat észlelése)
● Ha rendelkezésre állnak navigációs térképadatok és
város bejárat/kijárat lett észlelve
a térképadat változás miatt
Közlekedési jelzőtábla felismerés
a navigációs rendszerrel együtt
Ha a jármű fel van szerelve
navigációs rendszerrel, az aktuálisan kijelzett jelzés származhat az optikai
jelzésérzékelőtől vagy a
térképadatokból.
Ha az aktuálisan kijelzett jelzés a
térképadatokból származik és
térképinformációk megváltoznak, egy

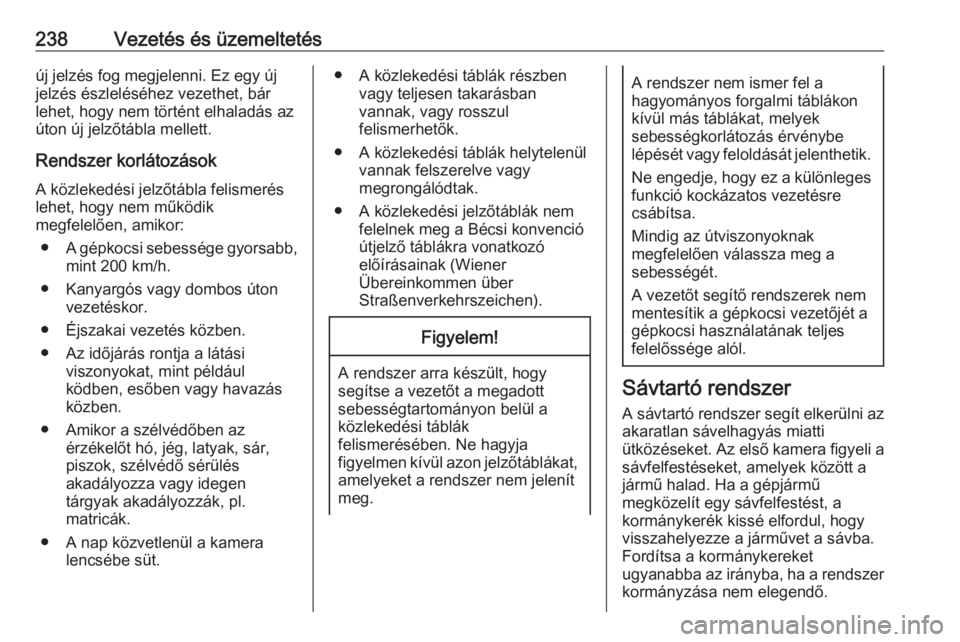

238Vezetés és üzemeltetésúj jelzés fog megjelenni. Ez egy új
jelzés észleléséhez vezethet, bár
lehet, hogy nem történt elhaladás az
úton új jelzőtábla mellett.
Rendszer korlátozások
A közlekedési jelzőtábla felismerés
lehet, hogy nem működik
megfelelően, amikor:
● A gépkocsi sebessége gyorsabb,
mint 200 km/h.
● Kanyargós vagy dombos úton vezetéskor.
● Éjszakai vezetés közben.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.
● Amikor a szélvédőben az érzékelőt hó, jég, latyak, sár,
piszok, szélvédő sérülés
akadályozza vagy idegen
tárgyak akadályozzák, pl.
matricák.
● A nap közvetlenül a kamera lencsébe süt.● A közlekedési táblák részbenvagy teljesen takarásban
vannak, vagy rosszul
felismerhetők.
● A közlekedési táblák helytelenül vannak felszerelve vagy
megrongálódtak.
● A közlekedési jelzőtáblák nem felelnek meg a Bécsi konvenció
útjelző táblákra vonatkozó
előírásainak (Wiener
Übereinkommen über
Straßenverkehrszeichen).Figyelem!
A rendszer arra készült, hogy
segítse a vezetőt a megadott
sebességtartományon belül a
közlekedési táblák
felismerésében. Ne hagyja
figyelmen kívül azon jelzőtáblákat, amelyeket a rendszer nem jelenít
meg.
A rendszer nem ismer fel a
hagyományos forgalmi táblákon kívül más táblákat, melyek
sebességkorlátozás érvénybe
lépését vagy feloldását jelenthetik.
Ne engedje, hogy ez a különleges
funkció kockázatos vezetésre
csábítsa.
Mindig az útviszonyoknak
megfelelően válassza meg a
sebességét.
A vezetőt segítő rendszerek nem
mentesítik a gépkocsi vezetőjét a
gépkocsi használatának teljes
felelőssége alól.
Sávtartó rendszer
A sávtartó rendszer segít elkerülni az
akaratlan sávelhagyás miatti
ütközéseket. Az első kamera figyeli a
sávfelfestéseket, amelyek között a
jármű halad. Ha a gépjármű
megközelít egy sávfelfestést, a
kormánykerék kissé elfordul, hogy visszahelyezze a járművet a sávba.
Fordítsa a kormánykereket
ugyanabba az irányba, ha a rendszer
kormányzása nem elegendő.
