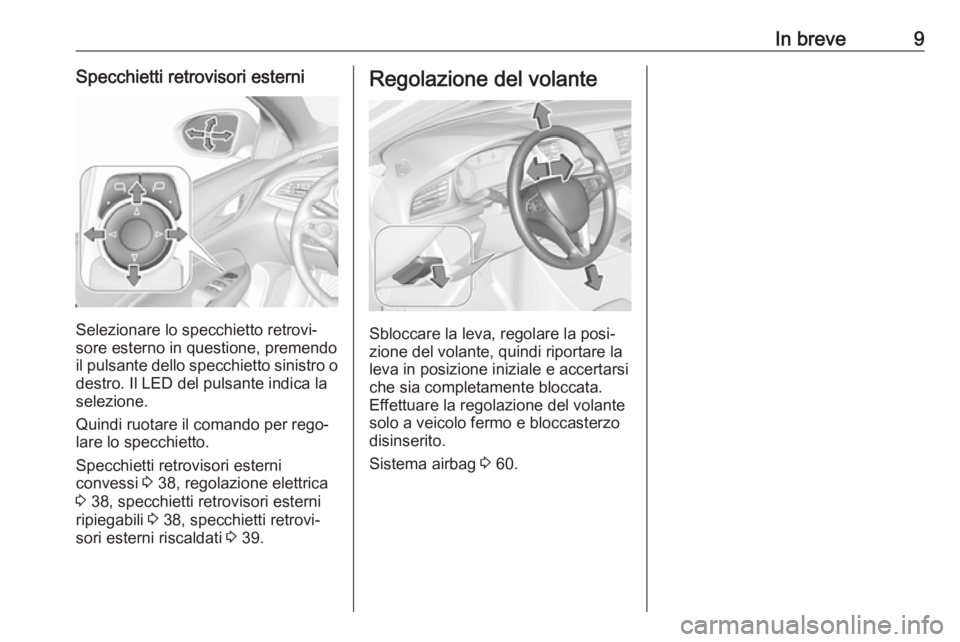

In breve9Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno in questione, premendo
il pulsante dello specchietto sinistro o
destro. Il LED del pulsante indica la
selezione.
Quindi ruotare il comando per rego‐
lare lo specchietto.
Specchietti retrovisori esterni
convessi 3 38, regolazione elettrica
3 38, specchietti retrovisori esterni
ripiegabili 3 38, specchietti retrovi‐
sori esterni riscaldati 3 39.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 60.

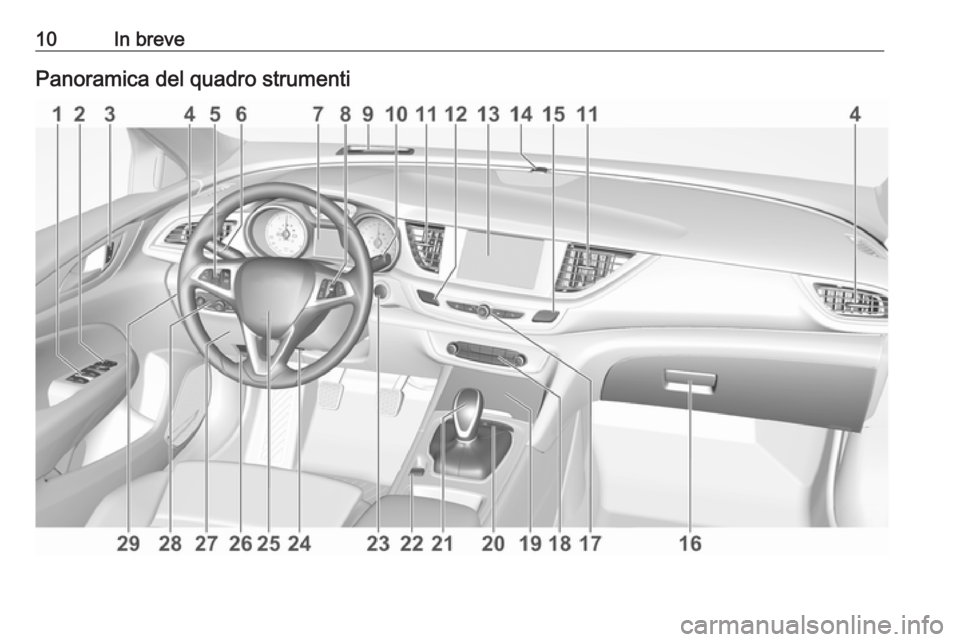

10In brevePanoramica del quadro strumenti

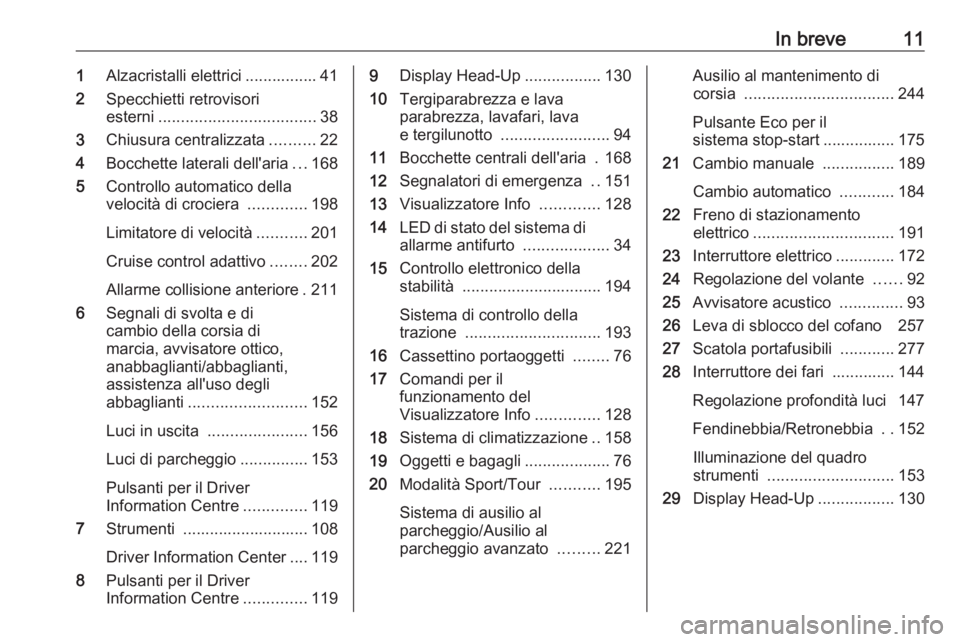

In breve111Alzacristalli elettrici ................ 41
2 Specchietti retrovisori
esterni ................................... 38
3 Chiusura centralizzata ..........22
4 Bocchette laterali dell'aria ...168
5 Controllo automatico della
velocità di crociera .............198
Limitatore di velocità ...........201
Cruise control adattivo ........202
Allarme collisione anteriore . 211
6 Segnali di svolta e di
cambio della corsia di
marcia, avvisatore ottico,
anabbaglianti/abbaglianti,
assistenza all'uso degli
abbaglianti .......................... 152
Luci in uscita ...................... 156
Luci di parcheggio ...............153
Pulsanti per il Driver
Information Centre ..............119
7 Strumenti ............................ 108
Driver Information Center .... 119
8 Pulsanti per il Driver
Information Centre ..............1199Display Head-Up .................130
10 Tergiparabrezza e lava
parabrezza, lavafari, lava
e tergilunotto ........................ 94
11 Bocchette centrali dell'aria . 168
12 Segnalatori di emergenza ..151
13 Visualizzatore Info .............128
14 LED di stato del sistema di
allarme antifurto ...................34
15 Controllo elettronico della
stabilità ............................... 194
Sistema di controllo della
trazione .............................. 193
16 Cassettino portaoggetti ........76
17 Comandi per il
funzionamento del
Visualizzatore Info ..............128
18 Sistema di climatizzazione ..158
19 Oggetti e bagagli ...................76
20 Modalità Sport/Tour ...........195
Sistema di ausilio al
parcheggio/Ausilio al
parcheggio avanzato .........221Ausilio al mantenimento di
corsia ................................. 244
Pulsante Eco per il
sistema stop-start ................ 175
21 Cambio manuale ................189
Cambio automatico ............184
22 Freno di stazionamento
elettrico ............................... 191
23 Interruttore elettrico .............172
24 Regolazione del volante ......92
25 Avvisatore acustico ..............93
26 Leva di sblocco del cofano 257
27 Scatola portafusibili ............277
28 Interruttore dei fari .............. 144
Regolazione profondità luci 147
Fendinebbia/Retronebbia ..152
Illuminazione del quadro
strumenti ............................ 153
29 Display Head-Up .................130

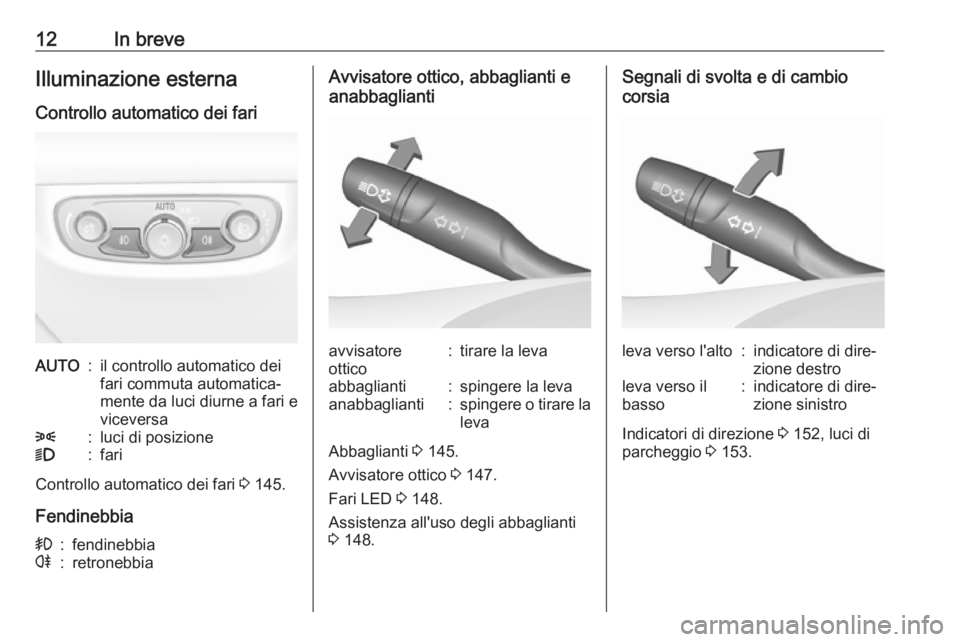

12In breveIlluminazione esterna
Controllo automatico dei fariAUTO:il controllo automatico dei
fari commuta automatica‐
mente da luci diurne a fari e
viceversa8:luci di posizione9:fari
Controllo automatico dei fari 3 145.
Fendinebbia
>:fendinebbiar:retronebbiaAvvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Abbaglianti 3 145.
Avvisatore ottico 3 147.
Fari LED 3 148.
Assistenza all'uso degli abbaglianti
3 148.
Segnali di svolta e di cambio
corsialeva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 152, luci di
parcheggio 3 153.

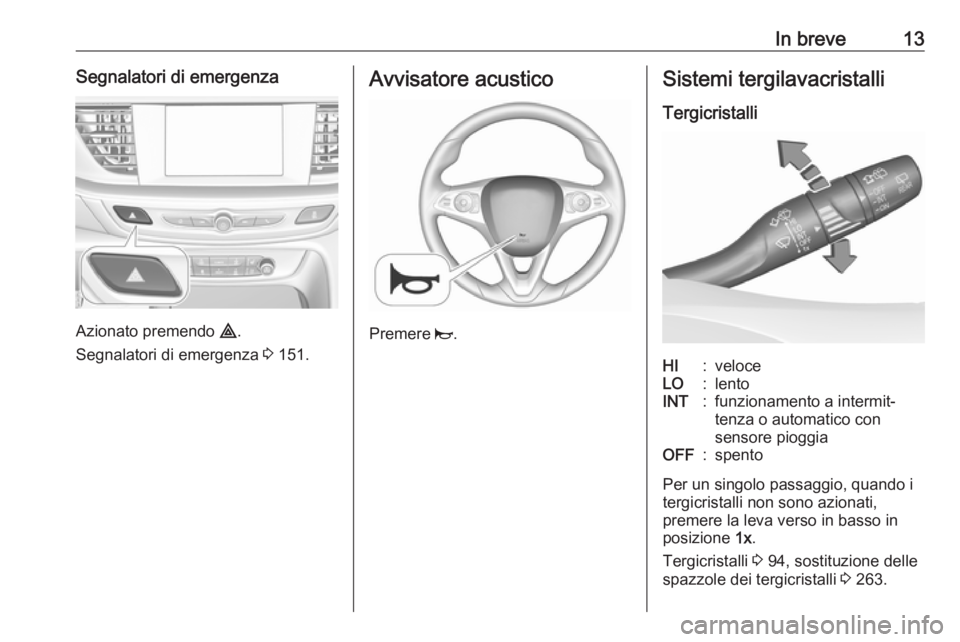

In breve13Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 151.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con
sensore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 1x.
Tergicristalli 3 94, sostituzione delle
spazzole dei tergicristalli 3 263.

14In breveLavacristalli
Tirare la leva.
Sistemi lavacristalli e lavafari 3 94,
liquido di lavaggio 3 260.
Tergilunotto
Ruotare la calotta esterna per azio‐
nare il tergilunotto:
OFF:spentoINT:funzionamento a intermit‐
tenzaON:funzionamento continuoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 96.

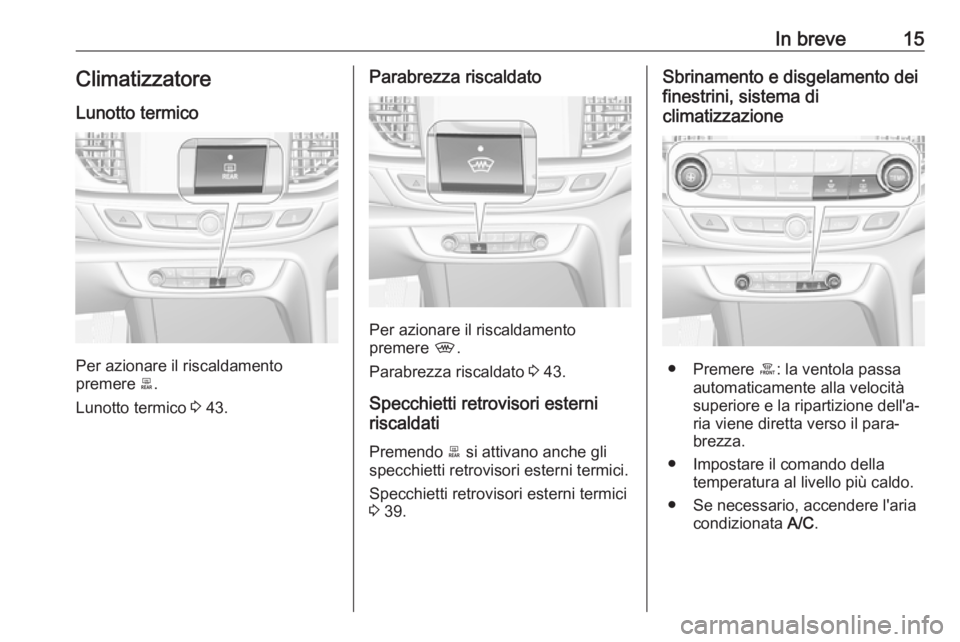

In breve15Climatizzatore
Lunotto termico
Per azionare il riscaldamento
premere b.
Lunotto termico 3 43.
Parabrezza riscaldato
Per azionare il riscaldamento
premere ,.
Parabrezza riscaldato 3 43.
Specchietti retrovisori esterni
riscaldati
Premendo b si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 39.
Sbrinamento e disgelamento dei
finestrini, sistema di
climatizzazione
● Premere á: la ventola passa
automaticamente alla velocità
superiore e la ripartizione dell'a‐
ria viene diretta verso il para‐
brezza.
● Impostare il comando della temperatura al livello più caldo.
● Se necessario, accendere l'aria condizionata A/C.

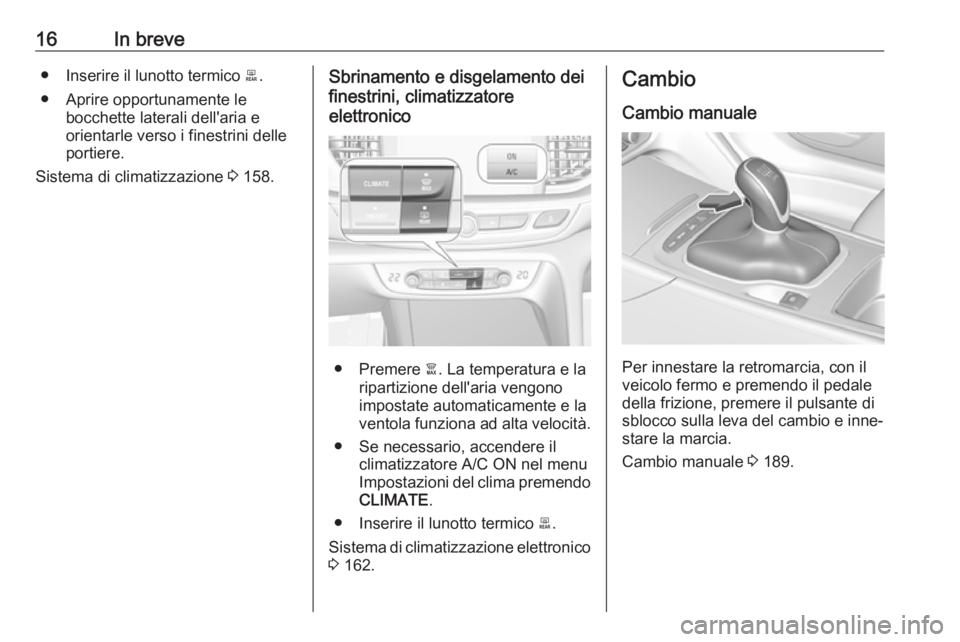

16In breve● Inserire il lunotto termico b.
● Aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
Sistema di climatizzazione 3 158.Sbrinamento e disgelamento dei
finestrini, climatizzatore
elettronico
● Premere à. La temperatura e la
ripartizione dell'aria vengono impostate automaticamente e la
ventola funziona ad alta velocità.
● Se necessario, accendere il climatizzatore A/C ON nel menu
Impostazioni del clima premendo
CLIMATE .
● Inserire il lunotto termico b.
Sistema di climatizzazione elettronico
3 162.
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Cambio manuale 3 189.

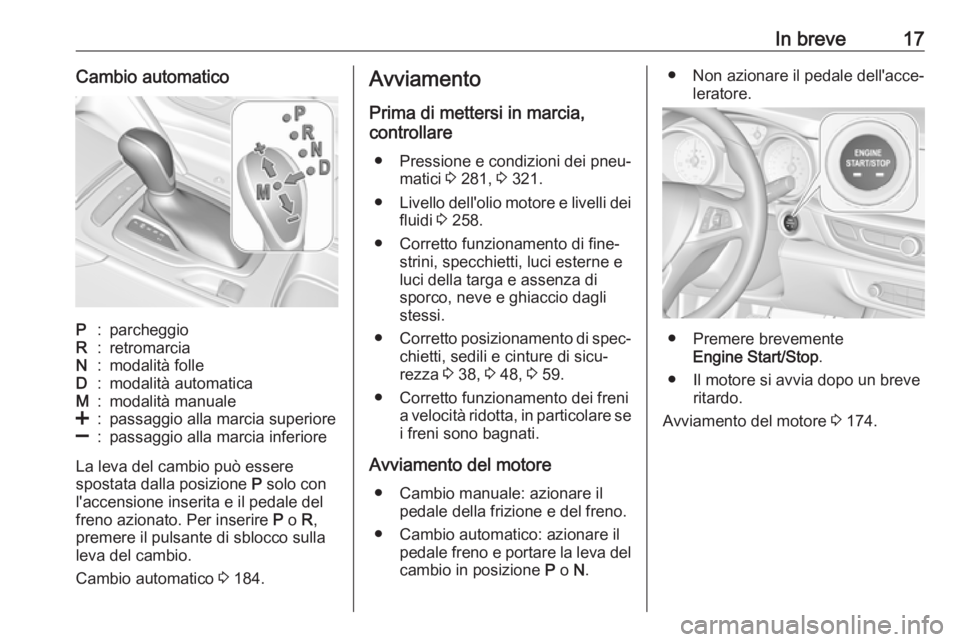

In breve17Cambio automaticoP:parcheggioR:retromarciaN:modalità folleD:modalità automaticaM:modalità manuale<:passaggio alla marcia superiore]:passaggio alla marcia inferiore
La leva del cambio può essere
spostata dalla posizione P solo con
l'accensione inserita e il pedale del freno azionato. Per inserire P o R,
premere il pulsante di sblocco sulla
leva del cambio.
Cambio automatico 3 184.
Avviamento
Prima di mettersi in marcia,
controllare
● Pressione e condizioni dei pneu‐ matici 3 281, 3 321.
● Livello dell'olio motore e livelli dei
fluidi 3 258.
● Corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi.
● Corretto posizionamento di spec‐
chietti, sedili e cinture di sicu‐
rezza 3 38, 3 48, 3 59.
● Corretto funzionamento dei freni a velocità ridotta, in particolare se
i freni sono bagnati.
Avviamento del motore ● Cambio manuale: azionare il pedale della frizione e del freno.
● Cambio automatico: azionare il pedale freno e portare la leva delcambio in posizione P o N.● Non azionare il pedale dell'acce‐
leratore.
● Premere brevementeEngine Start/Stop .
● Il motore si avvia dopo un breve ritardo.
Avviamento del motore 3 174.

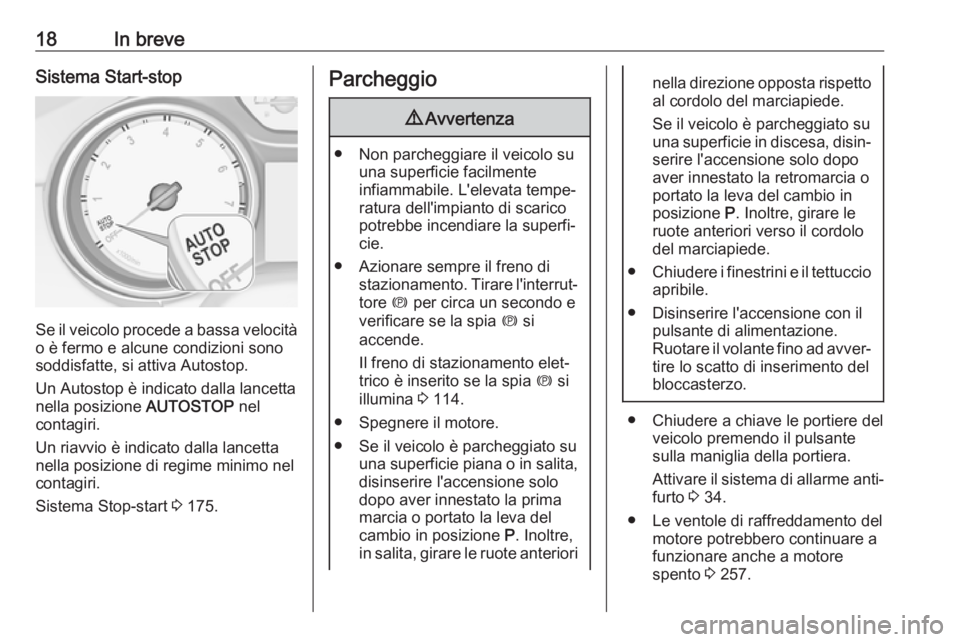

18In breveSistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, si attiva Autostop.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Un riavvio è indicato dalla lancetta nella posizione di regime minimo nel
contagiri.
Sistema Stop-start 3 175.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Tirare l'interrut‐
tore m per circa un secondo e
verificare se la spia m si
accende.
Il freno di stazionamento elet‐
trico è inserito se la spia m si
illumina 3 114.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,disinserire l'accensione solo
dopo aver innestato la prima
marcia o portato la leva del
cambio in posizione P. Inoltre,
in salita, girare le ruote anteriori
nella direzione opposta rispetto al cordolo del marciapiede.
Se il veicolo è parcheggiato su
una superficie in discesa, disin‐
serire l'accensione solo dopo
aver innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini e il tettuccio
apribile.
● Disinserire l'accensione con il pulsante di alimentazione.
Ruotare il volante fino ad avver‐
tire lo scatto di inserimento del
bloccasterzo.
● Chiudere a chiave le portiere del veicolo premendo il pulsante
sulla maniglia della portiera.
Attivare il sistema di allarme anti‐
furto 3 34.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 257.
