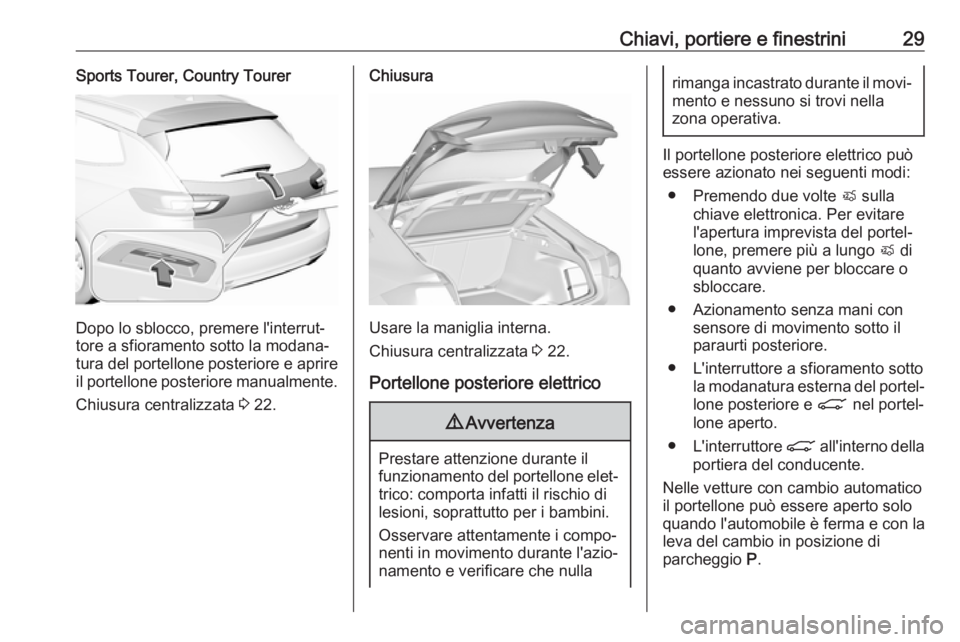

Chiavi, portiere e finestrini29Sports Tourer, Country Tourer
Dopo lo sblocco, premere l'interrut‐
tore a sfioramento sotto la modana‐ tura del portellone posteriore e aprire il portellone posteriore manualmente.
Chiusura centralizzata 3 22.
Chiusura
Usare la maniglia interna.
Chiusura centralizzata 3 22.
Portellone posteriore elettrico
9 Avvertenza
Prestare attenzione durante il
funzionamento del portellone elet‐ trico: comporta infatti il rischio di
lesioni, soprattutto per i bambini.
Osservare attentamente i compo‐
nenti in movimento durante l'azio‐
namento e verificare che nulla
rimanga incastrato durante il movi‐ mento e nessuno si trovi nella
zona operativa.
Il portellone posteriore elettrico può
essere azionato nei seguenti modi:
● Premendo due volte X sulla
chiave elettronica. Per evitare
l'apertura imprevista del portel‐
lone, premere più a lungo X di
quanto avviene per bloccare o
sbloccare.
● Azionamento senza mani con sensore di movimento sotto il
paraurti posteriore.
● L'interruttore a sfioramento sotto la modanatura esterna del portel‐lone posteriore e C nel portel‐
lone aperto.
● L'interruttore C all'interno della
portiera del conducente.
Nelle vetture con cambio automatico il portellone può essere aperto solo
quando l'automobile è ferma e con la
leva del cambio in posizione di
parcheggio P.

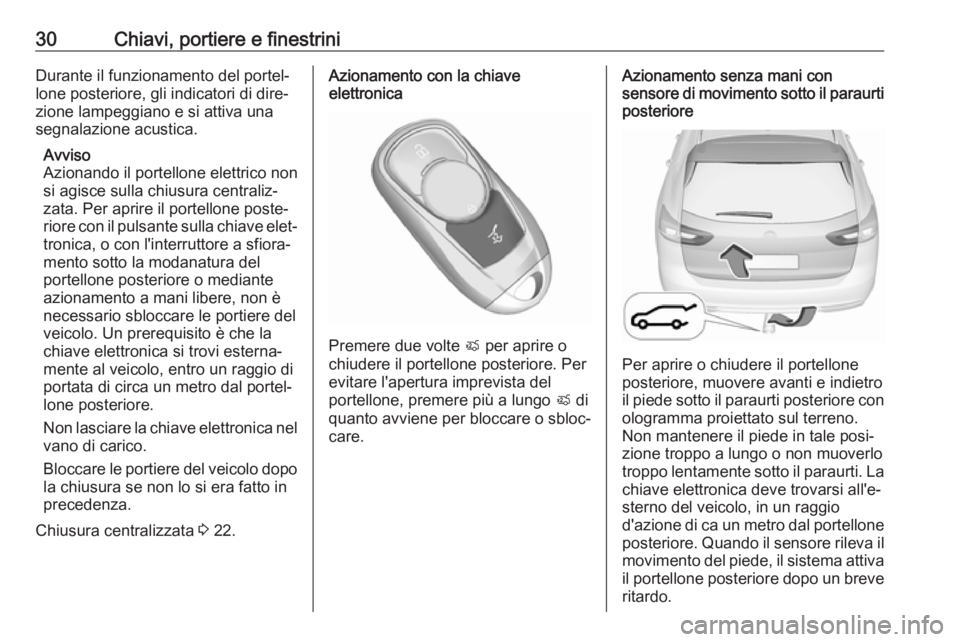

30Chiavi, portiere e finestriniDurante il funzionamento del portel‐
lone posteriore, gli indicatori di dire‐
zione lampeggiano e si attiva una
segnalazione acustica.
Avviso
Azionando il portellone elettrico non
si agisce sulla chiusura centraliz‐
zata. Per aprire il portellone poste‐
riore con il pulsante sulla chiave elet‐ tronica, o con l'interruttore a sfiora‐
mento sotto la modanatura del
portellone posteriore o mediante
azionamento a mani libere, non è
necessario sbloccare le portiere del
veicolo. Un prerequisito è che la
chiave elettronica si trovi esterna‐
mente al veicolo, entro un raggio di
portata di circa un metro dal portel‐
lone posteriore.
Non lasciare la chiave elettronica nel vano di carico.
Bloccare le portiere del veicolo dopo
la chiusura se non lo si era fatto in
precedenza.
Chiusura centralizzata 3 22.Azionamento con la chiave
elettronica
Premere due volte X per aprire o
chiudere il portellone posteriore. Per
evitare l'apertura imprevista del
portellone, premere più a lungo X di
quanto avviene per bloccare o sbloc‐
care.
Azionamento senza mani con
sensore di movimento sotto il paraurti posteriore
Per aprire o chiudere il portellone
posteriore, muovere avanti e indietro il piede sotto il paraurti posteriore con
ologramma proiettato sul terreno.
Non mantenere il piede in tale posi‐
zione troppo a lungo o non muoverlo
troppo lentamente sotto il paraurti. La chiave elettronica deve trovarsi all'e‐
sterno del veicolo, in un raggio
d'azione di ca un metro dal portellone
posteriore. Quando il sensore rileva il movimento del piede, il sistema attiva
il portellone posteriore dopo un breve ritardo.

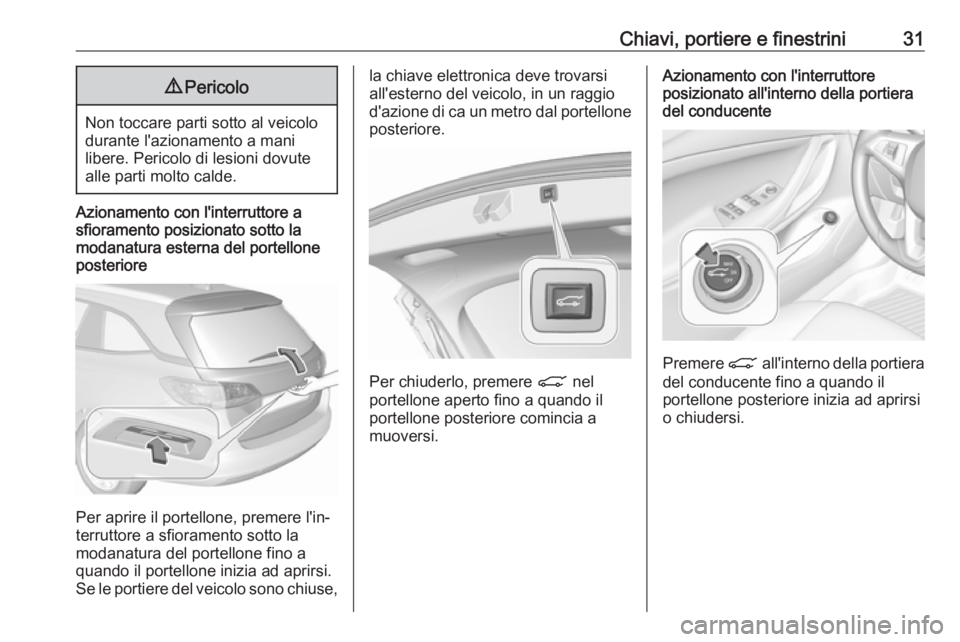

Chiavi, portiere e finestrini319Pericolo
Non toccare parti sotto al veicolo
durante l'azionamento a mani
libere. Pericolo di lesioni dovute alle parti molto calde.
Azionamento con l'interruttore a
sfioramento posizionato sotto la
modanatura esterna del portellone
posteriore
Per aprire il portellone, premere l'in‐
terruttore a sfioramento sotto la
modanatura del portellone fino a
quando il portellone inizia ad aprirsi.
Se le portiere del veicolo sono chiuse,
la chiave elettronica deve trovarsi
all'esterno del veicolo, in un raggio
d'azione di ca un metro dal portellone posteriore.
Per chiuderlo, premere C nel
portellone aperto fino a quando il portellone posteriore comincia a
muoversi.
Azionamento con l'interruttore
posizionato all'interno della portiera
del conducente
Premere C all'interno della portiera
del conducente fino a quando il portellone posteriore inizia ad aprirsi
o chiudersi.

32Chiavi, portiere e finestriniArresto o cambio di direzione del
portellone
Per arrestare immediatamente il
movimento del portellone posteriore:
● premere X una volta sulla chiave
elettronica, oppure
● premere l'interruttore a sfiora‐ mento sotto la modanatura
esterna del portellone posteriore, oppure
● premere C sul portellone
posteriore aperto, oppure
● premere C all'interno della
portiera del conducente.
Premendo di nuovo uno degli inter‐
ruttori si invertirà la direzione di movi‐
mento.
Modalità operative
Il portellone elettrico dispone di tre
modalità operative, comandate
dall'interruttore C nella portiera del
conducente. Ruotare l'interruttore per
variare modalità operativa:
● Modalità normale MAX: Il portel‐
lone elettrico si apre completa‐
mente.
● Modalità intermedia 3/4: Il portel‐
lone elettrico si apre a un altezza
intermedia regolabile.
● Modalità Off: Il portellone poste‐
riore può essere azionato solo
manualmente.
Regolazione dell'altezza di apertura
in modalità intermedia
1. Ruotare l'interruttore della moda‐ lità operativa su 3/4.
2. Aprire il portellone elettrico con uno degli interruttori preposti.
3. Arrestare il movimento all'altezza richiesta premendo uno degli
interruttori preposti. Se necessa‐
rio, portare manualmente il portel‐ lone, non in movimento, nella
posizione richiesta.
4. Premere e tenere premuto il pulsante C all'interno del
portellone aperto per tre secondi.
Avviso
L'altezza di apertura deve essere
programmata da terra.

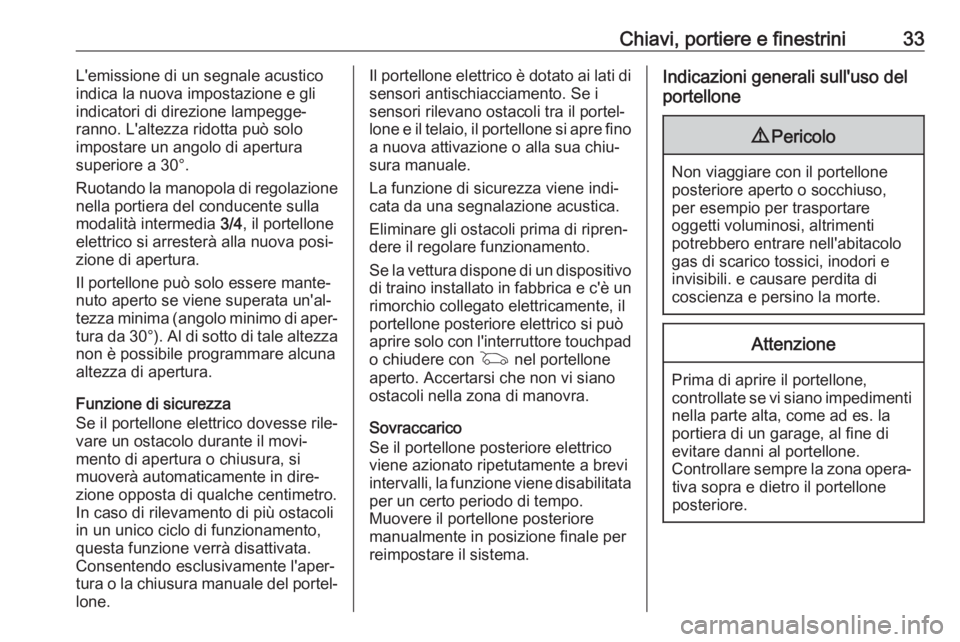

Chiavi, portiere e finestrini33L'emissione di un segnale acustico
indica la nuova impostazione e gli
indicatori di direzione lampegge‐
ranno. L'altezza ridotta può solo
impostare un angolo di apertura
superiore a 30°.
Ruotando la manopola di regolazione
nella portiera del conducente sulla
modalità intermedia 3/4, il portellone
elettrico si arresterà alla nuova posi‐
zione di apertura.
Il portellone può solo essere mante‐
nuto aperto se viene superata un'al‐
tezza minima (angolo minimo di aper‐
tura da 30°). Al di sotto di tale altezza
non è possibile programmare alcuna
altezza di apertura.
Funzione di sicurezza
Se il portellone elettrico dovesse rile‐
vare un ostacolo durante il movi‐
mento di apertura o chiusura, si
muoverà automaticamente in dire‐
zione opposta di qualche centimetro.
In caso di rilevamento di più ostacoli
in un unico ciclo di funzionamento,
questa funzione verrà disattivata.
Consentendo esclusivamente l'aper‐
tura o la chiusura manuale del portel‐ lone.Il portellone elettrico è dotato ai lati di
sensori antischiacciamento. Se i
sensori rilevano ostacoli tra il portel‐
lone e il telaio, il portellone si apre fino a nuova attivazione o alla sua chiu‐
sura manuale.
La funzione di sicurezza viene indi‐
cata da una segnalazione acustica.
Eliminare gli ostacoli prima di ripren‐
dere il regolare funzionamento.
Se la vettura dispone di un dispositivo
di traino installato in fabbrica e c'è un rimorchio collegato elettricamente, il
portellone posteriore elettrico si può
aprire solo con l'interruttore touchpad
o chiudere con G nel portellone
aperto. Accertarsi che non vi siano
ostacoli nella zona di manovra.
Sovraccarico
Se il portellone posteriore elettrico
viene azionato ripetutamente a brevi
intervalli, la funzione viene disabilitata
per un certo periodo di tempo.
Muovere il portellone posteriore
manualmente in posizione finale per
reimpostare il sistema.Indicazioni generali sull'uso del
portellone9 Pericolo
Non viaggiare con il portellone
posteriore aperto o socchiuso,
per esempio per trasportare
oggetti voluminosi, altrimenti
potrebbero entrare nell'abitacolo gas di scarico tossici, inodori e
invisibili. e causare perdita di
coscienza e persino la morte.
Attenzione
Prima di aprire il portellone,
controllate se vi siano impedimenti
nella parte alta, come ad es. la
portiera di un garage, al fine di
evitare danni al portellone.
Controllare sempre la zona opera‐ tiva sopra e dietro il portellone
posteriore.

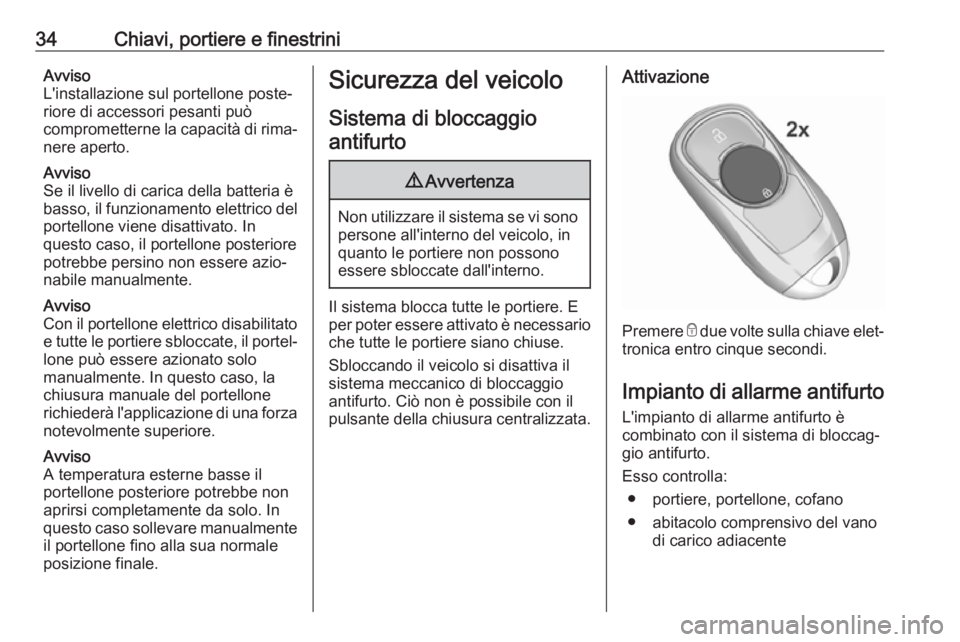

34Chiavi, portiere e finestriniAvviso
L'installazione sul portellone poste‐ riore di accessori pesanti può
comprometterne la capacità di rima‐ nere aperto.
Avviso
Se il livello di carica della batteria è
basso, il funzionamento elettrico del
portellone viene disattivato. In
questo caso, il portellone posteriore
potrebbe persino non essere azio‐
nabile manualmente.
Avviso
Con il portellone elettrico disabilitato e tutte le portiere sbloccate, il portel‐
lone può essere azionato solo
manualmente. In questo caso, la
chiusura manuale del portellone richiederà l'applicazione di una forza
notevolmente superiore.
Avviso
A temperatura esterne basse il
portellone posteriore potrebbe non
aprirsi completamente da solo. In
questo caso sollevare manualmente il portellone fino alla sua normale
posizione finale.Sicurezza del veicolo
Sistema di bloccaggioantifurto9 Avvertenza
Non utilizzare il sistema se vi sono
persone all'interno del veicolo, in
quanto le portiere non possono
essere sbloccate dall'interno.
Il sistema blocca tutte le portiere. E
per poter essere attivato è necessario
che tutte le portiere siano chiuse.
Sbloccando il veicolo si disattiva il
sistema meccanico di bloccaggio
antifurto. Ciò non è possibile con il
pulsante della chiusura centralizzata.
Attivazione
Premere e due volte sulla chiave elet‐
tronica entro cinque secondi.
Impianto di allarme antifurto L'impianto di allarme antifurto è
combinato con il sistema di bloccag‐
gio antifurto.
Esso controlla: ● portiere, portellone, cofano
● abitacolo comprensivo del vano di carico adiacente

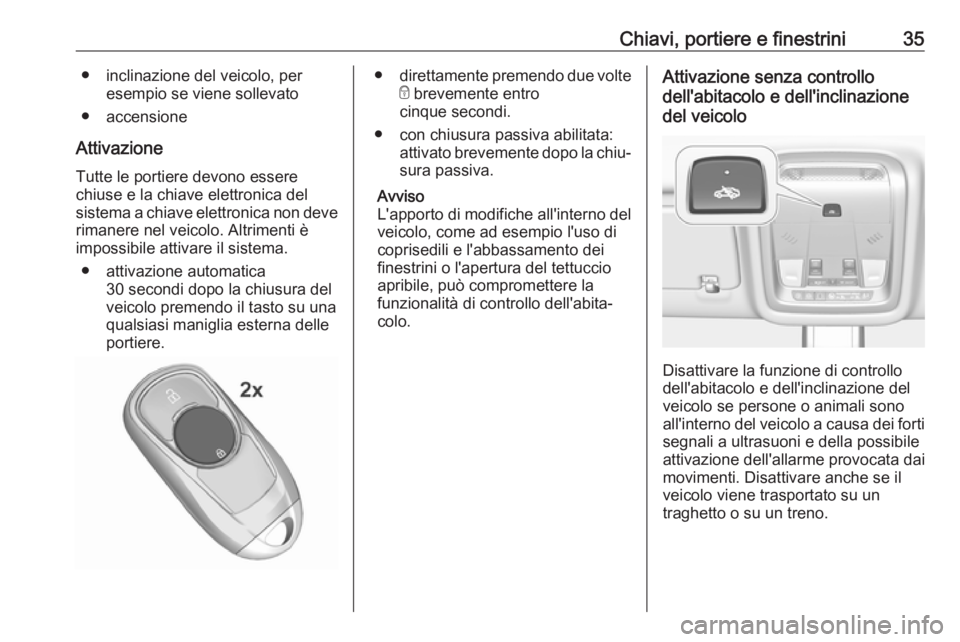

Chiavi, portiere e finestrini35● inclinazione del veicolo, peresempio se viene sollevato
● accensione
Attivazione Tutte le portiere devono essere
chiuse e la chiave elettronica del sistema a chiave elettronica non deve
rimanere nel veicolo. Altrimenti è
impossibile attivare il sistema.
● attivazione automatica 30 secondi dopo la chiusura del
veicolo premendo il tasto su una
qualsiasi maniglia esterna delle
portiere.● direttamente premendo due volte
e brevemente entro
cinque secondi.
● con chiusura passiva abilitata: attivato brevemente dopo la chiu‐sura passiva.
Avviso
L'apporto di modifiche all'interno del veicolo, come ad esempio l'uso di
coprisedili e l'abbassamento dei
finestrini o l'apertura del tettuccio
apribile, può compromettere la
funzionalità di controllo dell'abita‐
colo.Attivazione senza controllo
dell'abitacolo e dell'inclinazione
del veicolo
Disattivare la funzione di controllo
dell'abitacolo e dell'inclinazione del
veicolo se persone o animali sono
all'interno del veicolo a causa dei forti
segnali a ultrasuoni e della possibile
attivazione dell'allarme provocata dai
movimenti. Disattivare anche se il
veicolo viene trasportato su un
traghetto o su un treno.

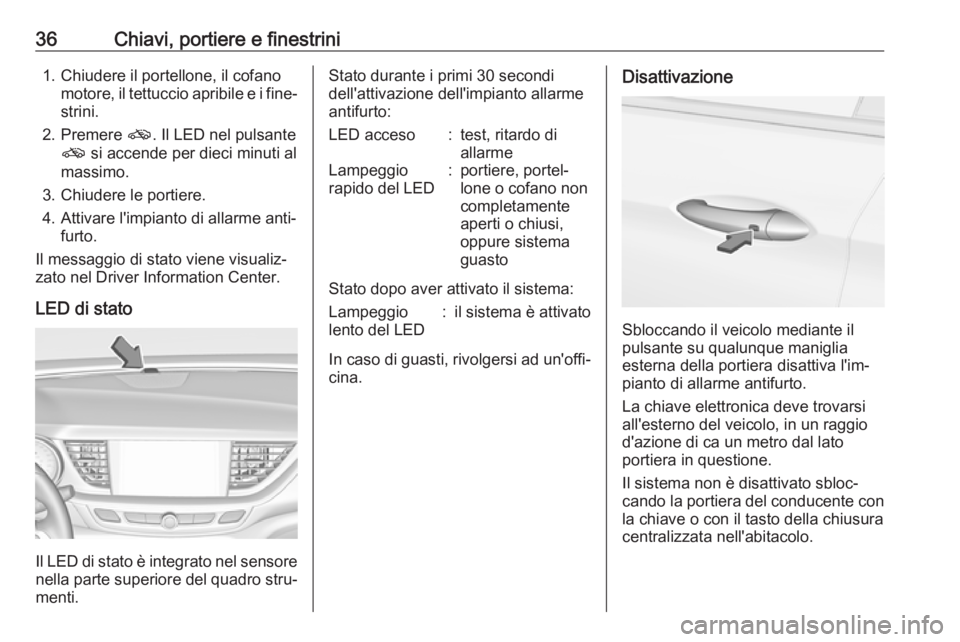

36Chiavi, portiere e finestrini1. Chiudere il portellone, il cofanomotore, il tettuccio apribile e i fine‐
strini.
2. Premere o. Il LED nel pulsante
o si accende per dieci minuti al
massimo.
3. Chiudere le portiere.
4. Attivare l'impianto di allarme anti‐ furto.
Il messaggio di stato viene visualiz‐
zato nel Driver Information Center.
LED di stato
Il LED di stato è integrato nel sensore
nella parte superiore del quadro stru‐ menti.
Stato durante i primi 30 secondi
dell'attivazione dell'impianto allarme
antifurto:LED acceso:test, ritardo di
allarmeLampeggio
rapido del LED:portiere, portel‐
lone o cofano non
completamente
aperti o chiusi,
oppure sistema
guasto
Stato dopo aver attivato il sistema:
Lampeggio
lento del LED:il sistema è attivato
In caso di guasti, rivolgersi ad un'offi‐
cina.
Disattivazione
Sbloccando il veicolo mediante il
pulsante su qualunque maniglia
esterna della portiera disattiva l'im‐
pianto di allarme antifurto.
La chiave elettronica deve trovarsi all'esterno del veicolo, in un raggiod'azione di ca un metro dal lato
portiera in questione.
Il sistema non è disattivato sbloc‐
cando la portiera del conducente con
la chiave o con il tasto della chiusura
centralizzata nell'abitacolo.

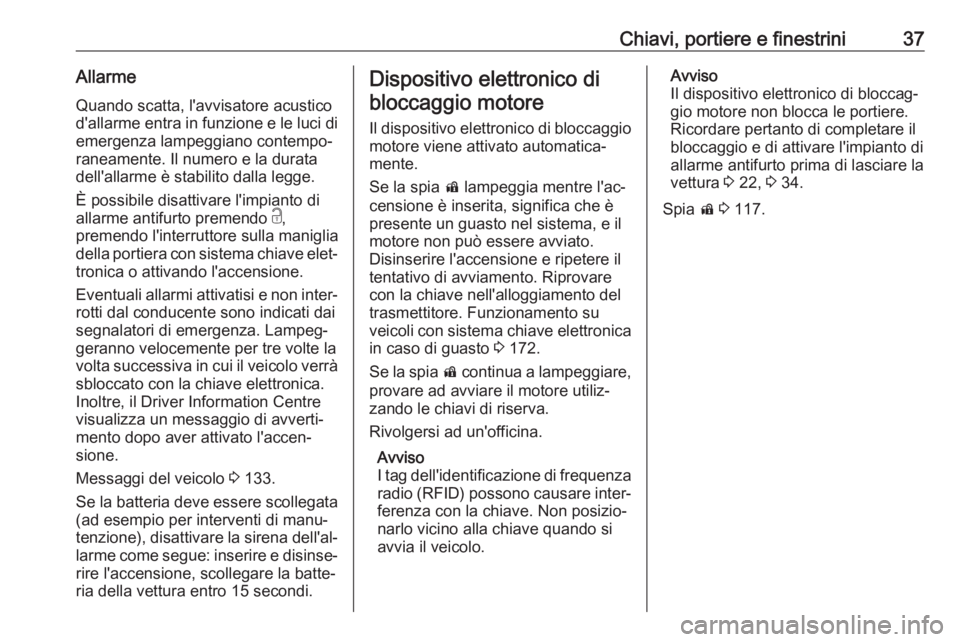

Chiavi, portiere e finestrini37AllarmeQuando scatta, l'avvisatore acustico
d'allarme entra in funzione e le luci di
emergenza lampeggiano contempo‐
raneamente. Il numero e la durata
dell'allarme è stabilito dalla legge.
È possibile disattivare l'impianto di allarme antifurto premendo c,
premendo l'interruttore sulla maniglia
della portiera con sistema chiave elet‐
tronica o attivando l'accensione.
Eventuali allarmi attivatisi e non inter‐ rotti dal conducente sono indicati dai
segnalatori di emergenza. Lampeg‐
geranno velocemente per tre volte la volta successiva in cui il veicolo verrà
sbloccato con la chiave elettronica.
Inoltre, il Driver Information Centre
visualizza un messaggio di avverti‐
mento dopo aver attivato l'accen‐
sione.
Messaggi del veicolo 3 133.
Se la batteria deve essere scollegata
(ad esempio per interventi di manu‐
tenzione), disattivare la sirena dell'al‐
larme come segue: inserire e disinse‐
rire l'accensione, scollegare la batte‐
ria della vettura entro 15 secondi.Dispositivo elettronico di
bloccaggio motore
Il dispositivo elettronico di bloccaggio
motore viene attivato automatica‐
mente.
Se la spia d lampeggia mentre l'ac‐
censione è inserita, significa che è
presente un guasto nel sistema, e il motore non può essere avviato.
Disinserire l'accensione e ripetere il tentativo di avviamento. Riprovare
con la chiave nell'alloggiamento del
trasmettitore. Funzionamento su
veicoli con sistema chiave elettronica in caso di guasto 3 172.
Se la spia d continua a lampeggiare,
provare ad avviare il motore utiliz‐
zando le chiavi di riserva.
Rivolgersi ad un'officina.
Avviso
I tag dell'identificazione di frequenza
radio (RFID) possono causare inter‐ ferenza con la chiave. Non posizio‐
narlo vicino alla chiave quando si
avvia il veicolo.Avviso
Il dispositivo elettronico di bloccag‐
gio motore non blocca le portiere.
Ricordare pertanto di completare il
bloccaggio e di attivare l'impianto di
allarme antifurto prima di lasciare la
vettura 3 22, 3 34.
Spia d 3 117.

38Chiavi, portiere e finestriniSpecchietti esterni
Forma convessa Lo specchietto esterno convesso sul
lato di guida comprende una zona
non sferica e riduce gli angoli morti.
La forma dello specchietto fa apparire
gli oggetti più piccoli, cosa che può
compromettere la capacità di valutare le distanze.
Sistema di assistenza per l'angolo
morto laterale 3 229.
Regolazione elettricaSelezionare lo specchietto retrovi‐
sore esterno in questione premendo
í per lo specchietto sinistro o ì per
lo specchietto destro. Il LED del
pulsante indica la selezione.
Quindi ruotare il comando per rego‐
lare lo specchietto.
Specchietti pieghevoli
Per la sicurezza dei pedoni, i retrovi‐
sori esterni fuoriescono dalla normale
posizione di montaggio se vengono
colpiti con forza sufficiente. Per ripo‐
sizionare lo specchietto è sufficiente
esercitare una leggera pressione sul
corpo dello stesso.
Ripiegamento elettrico
Premere n. Entrambi gli specchietti
esterni si ripiegano.
Premere di nuovo n per far tornare
entrambi gli specchietti retrovisori
esterni alla loro posizione iniziale.
Se uno specchietto ripiegato elettri‐
camente viene esteso manualmente,
premendo n si estende elettrica‐
mente solo l'altro specchietto.
