Soins du véhicule259Remise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

260Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est automatiquement main‐ tenu ouvert.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐ ment redémarré pour des raisons de
sécurité.
Système Stop/Start 3 175.
Fermeture
Baisser le capot et le laisser tomber
sur le loquet. Vérifier le verrouillage.
Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Capot actif 3 73.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier
afin d'éviter d'endommager le moteur. S'assurer que l'huile utilisée répond à la spécification requise. Fluides et
lubrifiants recommandés 3 308.
La consommation maximale d'huile
moteur est de 0,6 litres par 1 000 km .
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Lemoteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Tirer sur la jauge pour la sortir, la
nettoyer, l'insérer à nouveau intégra‐
lement et la ressortir pour lire le
niveau d'huile moteur.

Soins du véhicule261En fonction du moteur, différentesjauges d'huile sont utilisées.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Essuyer immédiatement toute
éclaboussure d'huile moteur.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 323.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures approximativement
jusqu'à -28 °C. Dans les régions froi‐
des où les températures sont très
basses, le liquide de refroidissement
rempli en usine offre une protection
contre le gel jusqu'à environ -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 308.

262Soins du véhiculeNiveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
L'emplacement du réservoir de
liquide de refroidissement peut varier en fonction du moteur.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.

Soins du véhicule263Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 308.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 308.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter l'utili‐
sation de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.

264Soins du véhiculeProtection contre la décharge de la
batterie 3 156.
Déconnexion de la batterie
Si la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐
tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le
contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de
trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 175.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
Démarrage par câbles auxiliaires 3 299.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Garder la batterie du véhicule hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.

Soins du véhicule265● Consulter le manuel d'utilisationpour de plus amples informa‐
tions.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie du véhicule.
Purge du système d'alimentation en gazole (diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque
fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu au moins cinq secondes. Si le moteur ne démarre pas, prendre contact
avec un atelier.Remplacement des balais
d'essuie-glace
Soulever le bras de l'essuie-glace
jusqu'à ce qu'il reste en position
levée. Soulever le clip de maintien pour détacher le balai d'essuie-glace
et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Grand Sport
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.

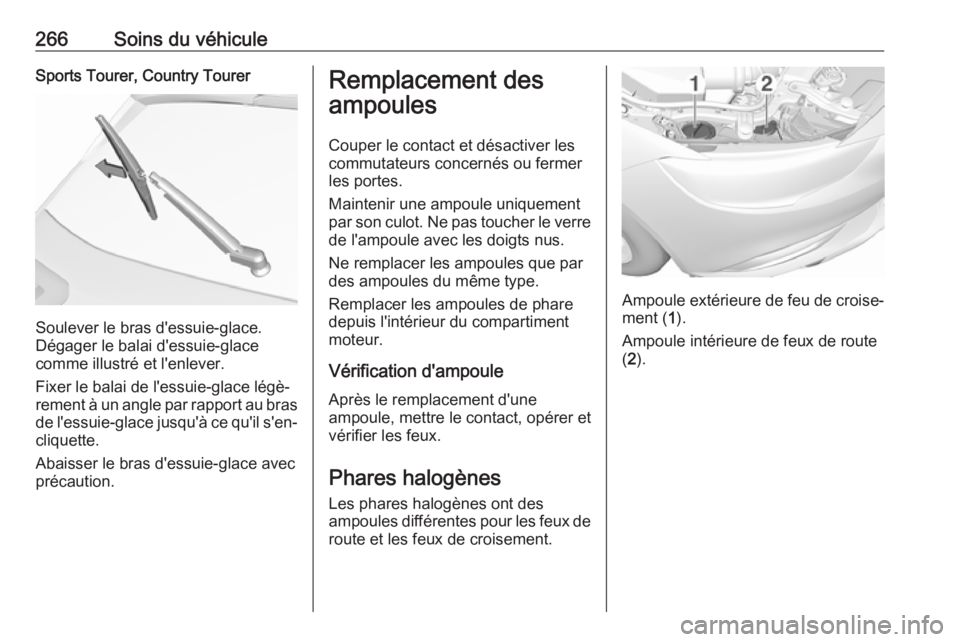

266Soins du véhiculeSports Tourer, Country Tourer
Soulever le bras d'essuie-glace.
Dégager le balai d'essuie-glace
comme illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Phares halogènes Les phares halogènes ont des
ampoules différentes pour les feux de
route et les feux de croisement.
Ampoule extérieure de feu de croise‐
ment ( 1).
Ampoule intérieure de feux de route
( 2 ).

Soins du véhicule267Feux de croisement (1)
1.Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Dégager la douille d'ampoule en appuyant sur la fixation à l'avant.
Retirer la douille de l'ampoule du
boîtier du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille de l'ampoule.
5. Placer le capuchon et le tourner dans le sens horaire.
Feux de route (2)
1.Tourner le capuchon dans le sens
antihoraire et l'enlever.

268Soins du véhicule2. Dégager la douille d'ampoule enappuyant sur la fixation à l'avant.
Retirer la douille de l'ampoule du
boîtier du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille de l'ampoule.
5. Placer le capuchon et le tourner dans le sens horaire.
Clignotant avant
En cas de DEL défectueuses, les faire remplacer par un atelier.
Feu de position
En cas de DEL défectueuses, les
faire remplacer par un atelier.
Feux de jour En cas de DEL défectueuses, lesfaire remplacer par un atelier.
Phares à DEL
Les phares pour les feux de croise‐
ment et de route, les feux de signali‐
sation, les feux de jour et les cligno‐
tants sont conçus de façon que les
LED ne peuvent pas être changées.
En cas de défaillance, faire réparer
les éclairages par un atelier.Feux antibrouillard
1. Grand Sport, Sports Tourer
Décliqueter le couvercle avec un
tournevis dans le logement et
déposer le cache.
Country Tourer
