Service et maintenance309le degré de viscosité indique la fluidité
de l'huile sur une plage de tempéra‐
ture donnée.
Dexos est la plus récente des huiles moteur de qualité et offre une protec‐ tion optimale des moteurs à essence
et diesel. S'il n'est pas possible de
s'en procurer, il faut utiliser des huiles
moteur d'autres qualités mention‐
nées. Les recommandations pour les
moteurs à essence sont également
valables pour les moteurs fonction‐
nant au gaz naturel comprimé (GNC), au gaz de pétrole liquéfié (GPL) et à
l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 313.
Appoint d'huile moteurAvertissement
Si de l'huile se répand, l'éponger
et la mettre au rebut correctement.
Les huiles moteur de différentes
marques et différents producteurs
peuvent être mélangées pour autant
que vous respectiez les qualité et
viscosité d'huile moteur requises.
L'utilisation d'huiles moteur classéesuniquement ECA pour tous les
moteurs à essence est interdite, car
le moteur risquerait d'être endom‐
magé dans certaines conditions de
fonctionnement.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 313.
Additifs d'huile moteur
supplémentaires
L'utilisation d'additifs d'huile moteur
supplémentaires peut entraîner des
dégâts et rendre la garantie caduque.
Degrés de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex.
SAE 5W-30. Le premier chiffre, suivid'un W, indique la viscosité à basse
température et le second chiffre, la
viscosité à haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 313.
Toutes les classes de viscosité
recommandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.
Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐
tes et à longue durée de vie (LLC)
homologué pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un liquide de refroidissement conçu pour
offrir une excellente protection contre la corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les régions froides à très basses températures, le
liquide de refroidissement rempli en
usine offre une protection contre le
gel à des températures allant jusqu'à
-37 °C. Cette concentration doit être

310Service et maintenancemaintenue toute l'année. L'utilisation
d'additifs supplémentaires pour
liquide de refroidissement dont le but
est de procurer une protection
supplémentaire contre la corrosion ou d'assurer l'étanchéité en cas de peti‐tes fuites peut provoquer des problè‐mes de fonctionnement. Nous décli‐
nons toute responsabilité quant aux
conséquences liées à l'utilisation
d'additifs supplémentaires pour
liquide de refroidissement.
Liquide de lave-glace
Utiliser uniquement du liquide de
lave-glace agréé pour le véhicule
pour éviter d'endommager les balais
d'essuie-glace, la peinture, les pièces
en plastique et en caoutchouc. Pren‐
dre contact avec un atelier.
Liquide de frein/ d'embrayageAu fil du temps, le liquide de frein
absorbe l'humidité, ce qui réduit l'effi‐
cacité du freinage. Le liquide de frein
doit donc être remplacé à l'intervalle
spécifié.AdBlue
Utiliser uniquement AdBlue pour
réduire les oxydes d'azote dans les
émissions de gaz d'échappement 3 181.

Caractéristiques techniques311Caractéristiques
techniquesIdentification du véhicule ...........311
Numéro d'identification du véhicule .................................. 311
Plaquette d'identification .......... 311
Identification du moteur ...........312
Données du véhicule .................313
Liquides et lubrifiants recommandés ......................... 313
Données du moteur .................316
Performances .......................... 317
Poids du véhicule ....................319
Dimensions du véhicule ..........322
Capacités ................................ 323
Pressions des pneus ...............324
Dimensions de montage du dispositif d'attelage .................329Identification du
véhicule
Numéro d'identification duvéhicule
Le numéro d'identification du véhicule est visible à travers le pare-brise.
Le numéro d'identification du véhicule
peut être estampillé sur la plaquette
d'identification et sur le plancher,
sous le recouvrement de sol, visible
sous un couvercle, ou dans le
compartiment moteur, sur le panneau de carrosserie droit.
Plaquette d'identification
L'étiquette d'identification se trouve
sur l'encadrement de la porte avant gauche ou droite.

312Caractéristiques techniquesDonnées de la plaquette signaléti‐
que :1:constructeur2:numéro d'homologation3:numéro d'identification du
véhicule4:poids nominal brut du véhicule
autorisé [en kg]5:poids total roulant autorisé [en kg]6:charge maximale autorisée sur
l'essieu avant [en kg]7:charge maximale autorisée sur
l'essieu arrière [en kg]8:données spécifiques au véhicule
ou au pays, p. ex. AM = année-
modèle
La charge sur essieu avant et la
charge sur essieu arrière ne doivent pas dépasser ensemble le poids total
autorisé en charge. Si, par exemple,
la charge sur l'essieu avant est maxi‐
male, la charge sur l'essieu arrière
doit être telle que le poids total auto‐
risé en charge n'est pas dépassé.
Les caractéristiques techniques ont
été établies selon les normes de la
Communauté Européenne. Tous
droits de modification réservés. Les
indications figurant sur les papiers du véhicule ont toujours priorité sur
celles du présent manuel.
Identification du moteur Les tableaux de caractéristiques
techniques utilisent l'appellation du
moteur. Le tableau des données du
moteur affiche également le code
technique. Caractéristiques du
moteur 3 316.
Pour identifier le moteur adéquat, voir le certificat de conformité CEE fourni
avec votre véhicule et les autres
documents d'enregistrement natio‐
naux.
Le certificat de conformité indique
l'appellation du moteur, les autres
publications nationales peuvent indi‐
quer le code technique. Vérifier la
cylindrée et la puissance moteur afin
d'identifier le moteur respectif.

Caractéristiques techniques313Données du véhiculeLiquides et lubrifiants recommandésPlan d'entretien européen
Qualité de l'huile moteur recommandéeTous les pays avec intervalle d'entretien pour l'Europe 3 307Qualité de l'huile moteurMoteurs à essence
(GNC, GPL, E85 inclus)Moteurs dieseldexos1 Gen2✔–dexos2–✔
Moteurs diesel uniquement : Si l'huile moteur dexos n'est pas disponible, un maximum d'un litre d'huile de type
ACEA C3 peut être utilisé une seule fois entre chaque vidange d'huile.
Degrés de viscosité d'huile moteur
Tous les pays avec intervalle d'entretien pour l'Europe 3 307Température ambianteMoteurs à essence et dieseljusqu'à -25 °CSAE 0W-30 ou SAE 0W-40SAE 5W-30 ou SAE 5W-40au-dessous de -25 °CSAE 0W-30 ou SAE 0W-40

314Caractéristiques techniquesPlan d'entretien internationalQualité de l'huile moteur recommandéeTous les pays avec intervalle d'entretien international 3 307Qualité de l'huile moteurMoteurs à essence
(GNC, GPL, E85 inclus)Moteurs dieseldexos1 Gen2✔–dexos2–✔
Les qualités alternatives ci-dessous peuvent être utilisées si l'huile moteur dexos n'est pas disponible :
Tous les pays avec intervalle d'entretien international 3 307Qualité de l'huile moteurMoteurs à essence
(GNC, GPL, E85 inclus)Moteurs dieselACEA A3/B4–✔ACEA C3–✔
Degrés de viscosité d'huile moteur
Tous les pays avec intervalle d'entretien international 3 307Température ambianteMoteurs à essence et dieseljusqu'à -25 °CSAE 0W-30 ou SAE 0W-40SAE 5W-30 ou SAE 5W-40

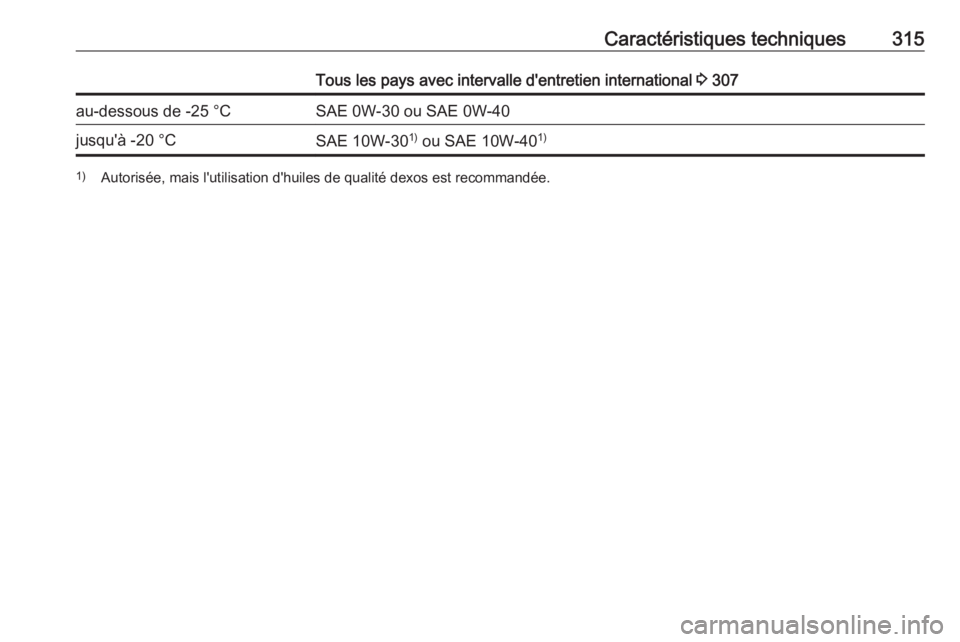

Caractéristiques techniques315Tous les pays avec intervalle d'entretien international 3 307au-dessous de -25 °CSAE 0W-30 ou SAE 0W-40jusqu'à -20 °CSAE 10W-30 1)
ou SAE 10W-40 1)1)
Autorisée, mais l'utilisation d'huiles de qualité dexos est recommandée.

316Caractéristiques techniquesDonnées du moteurAppellation du moteurB15XHLB15XHTB20NFTDésignation de vente1.5T1.5T2.0TCode techniqueB15XHTB15XHTB20NFTCylindrée [cm3
]149014901998Puissance du moteur [kW]103121191à un régime de560056005500Couple [Nm]250250400à un régime de2000-41002000-45003000-4000Type de carburantEssenceEssenceEssenceIndice d'octane RON 2)recommandé959595autorisé989898autorisé919191Type de carburant supplémentaire–––2)
Une étiquette spécifique au pays apposée sur la trappe à carburant peut annuler et remplacer l'exigence spécifique au moteur.

Caractéristiques techniques317Appellation du moteurB16DTEB16DTHB20DTHB20DTRDésignation de vente1.61.62,02,0Code techniqueB16DTEB16DTHB20DTHB20DTRCylindrée [cm3
]1598159819561956Puissance du moteur [kW]811001253)à un régime de35003500-400037503)Couple [Nm]3003204003)à un régime de1750-20002000-22501750-25003)Type de carburantGazole (diesel)Gazole (diesel)Gazole (diesel)Gazole (diesel)3) Non disponible au moment de la mise sous pressePerformances
Grand SportMoteurB15XHLB15XHTB20NFTVitesse maximale [km/h]Boîte manuelle210/213222/225–Boîte automatique–218250

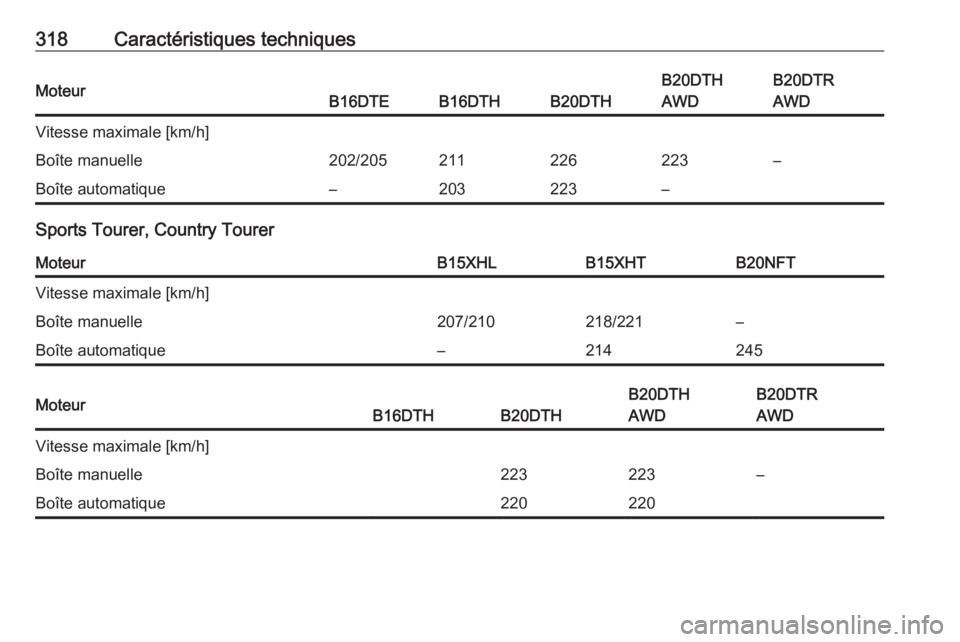

318Caractéristiques techniquesMoteurB16DTEB16DTHB20DTH
B20DTH
AWDB20DTR
AWDVitesse maximale [km/h]Boîte manuelle202/205211226223–Boîte automatique–203223–
Sports Tourer, Country Tourer
MoteurB15XHLB15XHTB20NFTVitesse maximale [km/h]Boîte manuelle207/210218/221–Boîte automatique–214245MoteurB16DTHB20DTH
B20DTH
AWDB20DTR
AWDVitesse maximale [km/h]Boîte manuelle223223–Boîte automatique220220
