Sõiduki hooldamine249Lambi vahetamine
Lülitada süüde välja; lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esilaterna lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Välimine lähitule ( 1) pirn.
Sisemine kaugtule ( 2) pirn.
Lähituled (1)
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.

250Sõiduki hooldamine3. Vabastada lamp lambipesast javahetada lamp.
4. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Külgtuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledeks,
külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas
remontida.

Sõiduki hooldamine251Udutuled1. Grand Sport, Sports Tourer
Vabastage kate süvendist
kruvikeerajaga kangutades ja
eemaldage kate.
Country Tourer
Keerake kruvi lahti.
2. Grand Sport, Sports Tourer
Keerake kruvi lahti ja eemaldage
esipaneel.
Country Tourer
Vabastage esipaneel süvendist
kruvikeerajaga kangutades ja
eemaldage esipaneel.
3. Keerake kolm kruvi lahti ja eemaldage tulede sõlm.

252Sõiduki hooldamine
4.Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
5. Eraldage pistik, vajutades lukustuselementi.
6. Eemaldage ja vahetage lamp ning
kinnitage juhtme pistik.
Arvestage, et lamp ja pesa on üks üksus ning need tuleb koos välja
vahetada.
7. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
8. Paigaldage tulede sõlm, keerates kolm kruvi kinni.
9. Kinnitage esipaneel ja pingutage kruvi.
10. Grand Sport, Sports Tourer
Paigaldage ja kinnitage kate.
Tagatuled Tagatuledes ja pidurituledes
kasutatakse LED-e. Rikke korral
laske LED-id töökojas asendada.
Suunatuled, tagumised udutuled ja
tagurdustuled on loodud lampide
jaoks ning neid saab vahetada
järgmiselt.Grand Sport
Tuledeplokk keres
1. Eemaldage kate vastavalt küljelt.

Sõiduki hooldamine2532. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
5. Eemaldage ja vahetage suunatule lamp.
6. Ühendage lambipesatuledeplokki.
7. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.

254Sõiduki hooldamine
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli

Sõiduki hooldamine255Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi seestpoolt. Kinnitage kate.
Sports Tourer, Country Tourer
Tuledeplokk keres
1. Avage katted kruvikeerajaga. Keerake kruvid lahti ja eemaldage
need.
2. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
4. Vabastage lamp lambipesast ja vahetage suunatule lamp.
5. Ühendage lambipesa tuledeplokki.
6. Ühendage tuledeplokk sõiduki kere külge ja keerake kruvid kinni.Sulgege katted.

256Sõiduki hooldamineTagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli

Sõiduki hooldamine257
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.

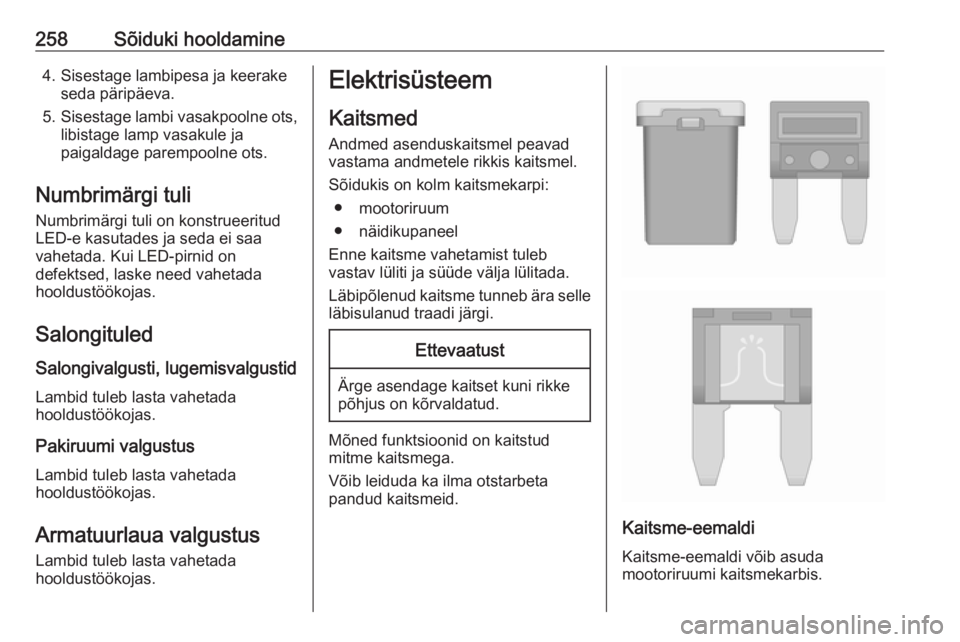

258Sõiduki hooldamine4. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on konstrueeritud
LED-e kasutades ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Salongivalgusti, lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustusLambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
