Page 41 of 327

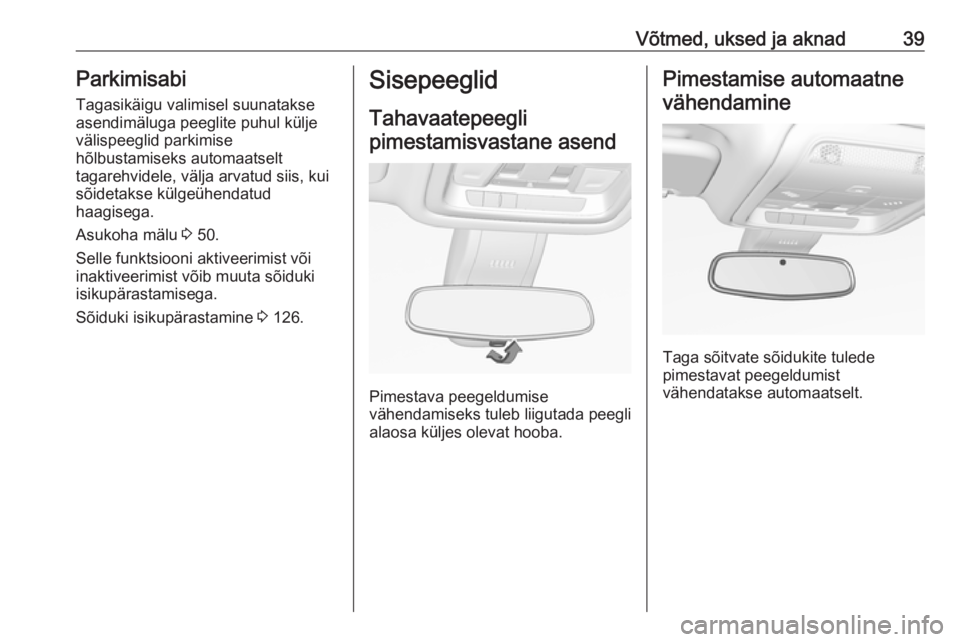

Võtmed, uksed ja aknad39ParkimisabiTagasikäigu valimisel suunatakseasendimäluga peeglite puhul külje
välispeeglid parkimise
hõlbustamiseks automaatselt
tagarehvidele, välja arvatud siis, kui
sõidetakse külgeühendatud
haagisega.
Asukoha mälu 3 50.
Selle funktsiooni aktiveerimist või
inaktiveerimist võib muuta sõiduki
isikupärastamisega.
Sõiduki isikupärastamine 3 126.Sisepeeglid
Tahavaatepeegli pimestamisvastane asend
Pimestava peegeldumise
vähendamiseks tuleb liigutada peegli
alaosa küljes olevat hooba.
Pimestamise automaatne
vähendamine
Taga sõitvate sõidukite tulede
pimestavat peegeldumist
vähendatakse automaatselt.
Page 42 of 327

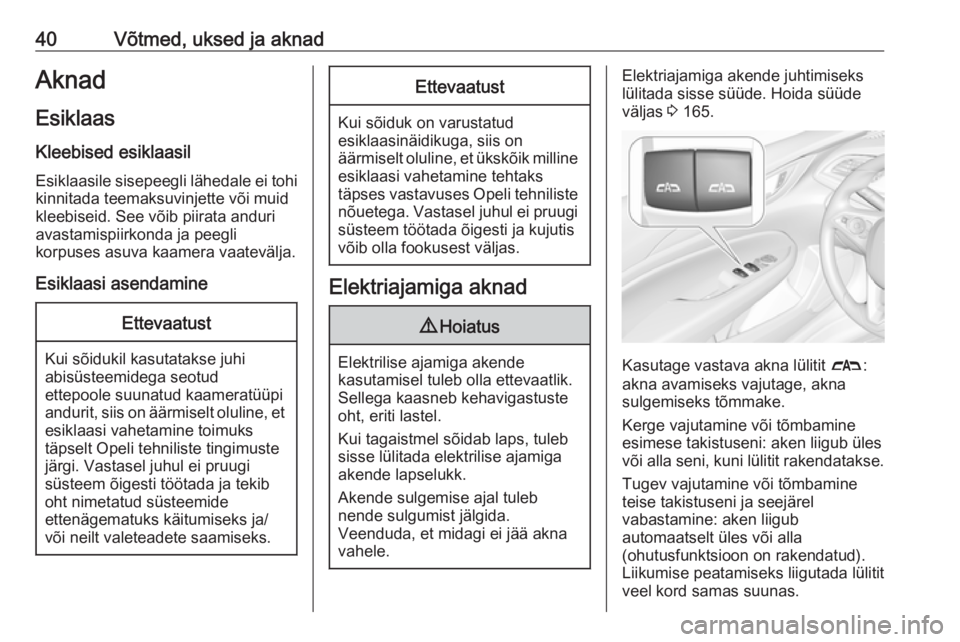

40Võtmed, uksed ja aknadAknad
Esiklaas Kleebised esiklaasil
Esiklaasile sisepeegli lähedale ei tohi kinnitada teemaksuvinjette või muid
kleebiseid. See võib piirata anduri
avastamispiirkonda ja peegli
korpuses asuva kaamera vaatevälja.
Esiklaasi asendamineEttevaatust
Kui sõidukil kasutatakse juhi
abisüsteemidega seotud
ettepoole suunatud kaameratüüpi andurit, siis on äärmiselt oluline, et esiklaasi vahetamine toimuks
täpselt Opeli tehniliste tingimuste
järgi. Vastasel juhul ei pruugi
süsteem õigesti töötada ja tekib
oht nimetatud süsteemide
ettenägematuks käitumiseks ja/
või neilt valeteadete saamiseks.
Ettevaatust
Kui sõiduk on varustatud esiklaasinäidikuga, siis on
äärmiselt oluline, et ükskõik milline esiklaasi vahetamine tehtaks
täpses vastavuses Opeli tehniliste
nõuetega. Vastasel juhul ei pruugi
süsteem töötada õigesti ja kujutis
võib olla fookusest väljas.
Elektriajamiga aknad
9 Hoiatus
Elektrilise ajamiga akende
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Kui tagaistmel sõidab laps, tuleb
sisse lülitada elektrilise ajamiga
akende lapselukk.
Akende sulgemise ajal tuleb
nende sulgumist jälgida.
Veenduda, et midagi ei jää akna
vahele.
Elektriajamiga akende juhtimiseks
lülitada sisse süüde. Hoida süüde
väljas 3 165.
Kasutage vastava akna lülitit #:
akna avamiseks vajutage, akna
sulgemiseks tõmmake.
Kerge vajutamine või tõmbamine
esimese takistuseni: aken liigub üles
või alla seni, kuni lülitit rakendatakse.
Tugev vajutamine või tõmbamine
teise takistuseni ja seejärel
vabastamine: aken liigub
automaatselt üles või alla
(ohutusfunktsioon on rakendatud).
Liikumise peatamiseks liigutada lülitit
veel kord samas suunas.
Page 43 of 327

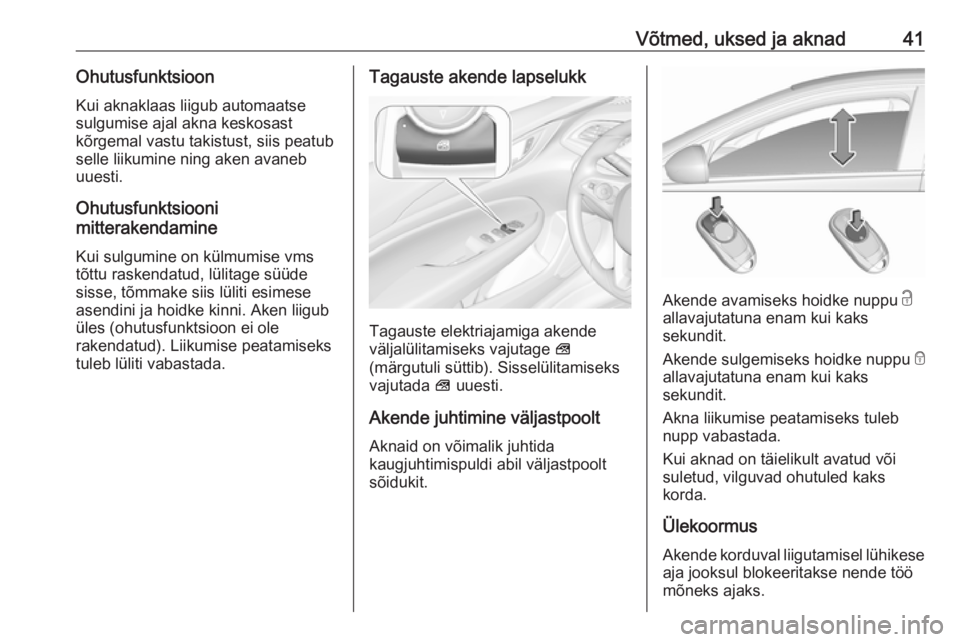

Võtmed, uksed ja aknad41OhutusfunktsioonKui aknaklaas liigub automaatse
sulgumise ajal akna keskosast
kõrgemal vastu takistust, siis peatub
selle liikumine ning aken avaneb
uuesti.
Ohutusfunktsiooni
mitterakendamine
Kui sulgumine on külmumise vms
tõttu raskendatud, lülitage süüde
sisse, tõmmake siis lüliti esimese
asendini ja hoidke kinni. Aken liigub
üles (ohutusfunktsioon ei ole
rakendatud). Liikumise peatamiseks
tuleb lüliti vabastada.Tagauste akende lapselukk
Tagauste elektriajamiga akende
väljalülitamiseks vajutage V
(märgutuli süttib). Sisselülitamiseks
vajutada V uuesti.
Akende juhtimine väljastpoolt
Aknaid on võimalik juhtida
kaugjuhtimispuldi abil väljastpoolt
sõidukit.
Akende avamiseks hoidke nuppu c
allavajutatuna enam kui kaks
sekundit.
Akende sulgemiseks hoidke nuppu e
allavajutatuna enam kui kaks
sekundit.
Akna liikumise peatamiseks tuleb
nupp vabastada.
Kui aknad on täielikult avatud või
suletud, vilguvad ohutuled kaks
korda.
Ülekoormus Akende korduval liigutamisel lühikese
aja jooksul blokeeritakse nende töö
mõneks ajaks.
Page 44 of 327

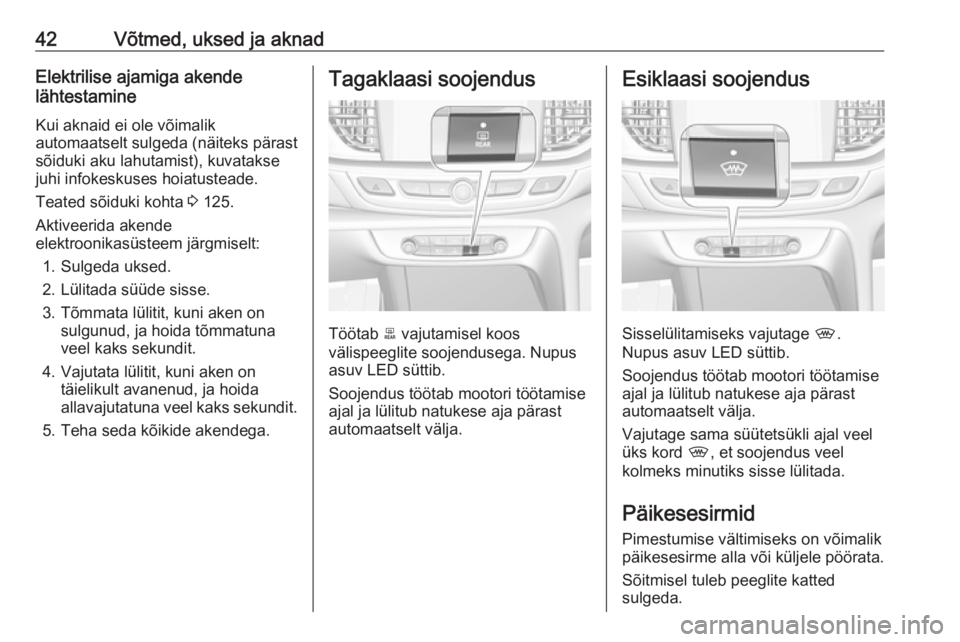

42Võtmed, uksed ja aknadElektrilise ajamiga akende
lähtestamine
Kui aknaid ei ole võimalik
automaatselt sulgeda (näiteks pärast
sõiduki aku lahutamist), kuvatakse
juhi infokeskuses hoiatusteade.
Teated sõiduki kohta 3 125.
Aktiveerida akende
elektroonikasüsteem järgmiselt:
1. Sulgeda uksed.
2. Lülitada süüde sisse.
3. Tõmmata lülitit, kuni aken on sulgunud, ja hoida tõmmatuna
veel kaks sekundit.
4. Vajutata lülitit, kuni aken on täielikult avanenud, ja hoida
allavajutatuna veel kaks sekundit .
5. Teha seda kõikide akendega.Tagaklaasi soojendus
Töötab b vajutamisel koos
välispeeglite soojendusega. Nupus
asuv LED süttib.
Soojendus töötab mootori töötamise
ajal ja lülitub natukese aja pärast automaatselt välja.
Esiklaasi soojendus
Sisselülitamiseks vajutage ,.
Nupus asuv LED süttib.
Soojendus töötab mootori töötamise
ajal ja lülitub natukese aja pärast automaatselt välja.
Vajutage sama süütetsükli ajal veel
üks kord ,, et soojendus veel
kolmeks minutiks sisse lülitada.
Päikesesirmid Pimestumise vältimiseks on võimalik
päikesesirme alla või küljele pöörata.
Sõitmisel tuleb peeglite katted
sulgeda.

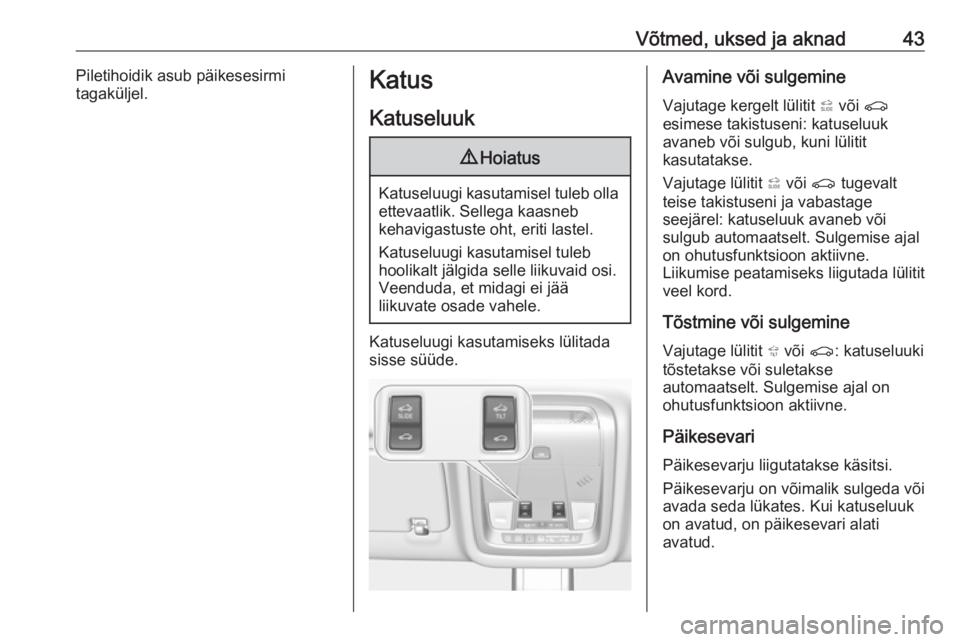

Page 45 of 327
Võtmed, uksed ja aknad43Piletihoidik asub päikesesirmi
tagaküljel.Katus
Katuseluuk9 Hoiatus
Katuseluugi kasutamisel tuleb olla
ettevaatlik. Sellega kaasneb
kehavigastuste oht, eriti lastel.
Katuseluugi kasutamisel tuleb
hoolikalt jälgida selle liikuvaid osi.
Veenduda, et midagi ei jää
liikuvate osade vahele.
Katuseluugi kasutamiseks lülitada
sisse süüde.
Avamine või sulgemine
Vajutage kergelt lülitit * või r
esimese takistuseni: katuseluuk
avaneb või sulgub, kuni lülitit
kasutatakse.
Vajutage lülitit * või r tugevalt
teise takistuseni ja vabastage
seejärel: katuseluuk avaneb või
sulgub automaatselt. Sulgemise ajal
on ohutusfunktsioon aktiivne.
Liikumise peatamiseks liigutada lülitit veel kord.
Tõstmine või sulgemine
Vajutage lülitit + või r: katuseluuki
tõstetakse või suletakse
automaatselt. Sulgemise ajal on
ohutusfunktsioon aktiivne.
PäikesevariPäikesevarju liigutatakse käsitsi.Päikesevarju on võimalik sulgeda või
avada seda lükates. Kui katuseluuk
on avatud, on päikesevari alati
avatud.

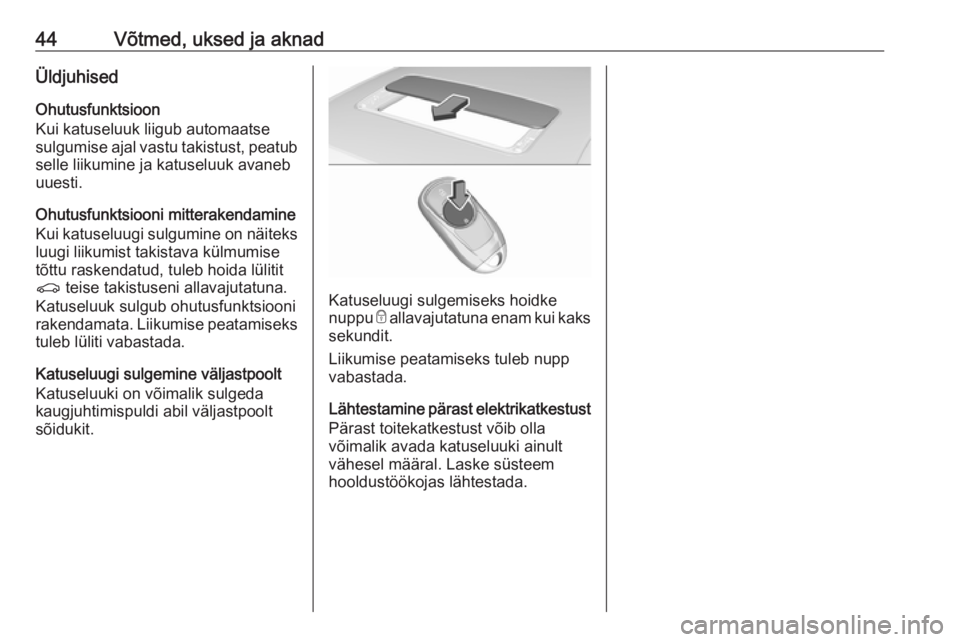

Page 46 of 327
44Võtmed, uksed ja aknadÜldjuhisedOhutusfunktsioon
Kui katuseluuk liigub automaatse
sulgumise ajal vastu takistust, peatub
selle liikumine ja katuseluuk avaneb
uuesti.
Ohutusfunktsiooni mitterakendamine
Kui katuseluugi sulgumine on näiteks luugi liikumist takistava külmumise
tõttu raskendatud, tuleb hoida lülitit
r teise takistuseni allavajutatuna.
Katuseluuk sulgub ohutusfunktsiooni
rakendamata. Liikumise peatamiseks
tuleb lüliti vabastada.
Katuseluugi sulgemine väljastpoolt
Katuseluuki on võimalik sulgeda
kaugjuhtimispuldi abil väljastpoolt
sõidukit.
Katuseluugi sulgemiseks hoidke
nuppu e allavajutatuna enam kui kaks
sekundit.
Liikumise peatamiseks tuleb nupp vabastada.
Lähtestamine pärast elektrikatkestust Pärast toitekatkestust võib olla
võimalik avada katuseluuki ainult
vähesel määral. Laske süsteem
hooldustöökojas lähtestada.
Page 47 of 327

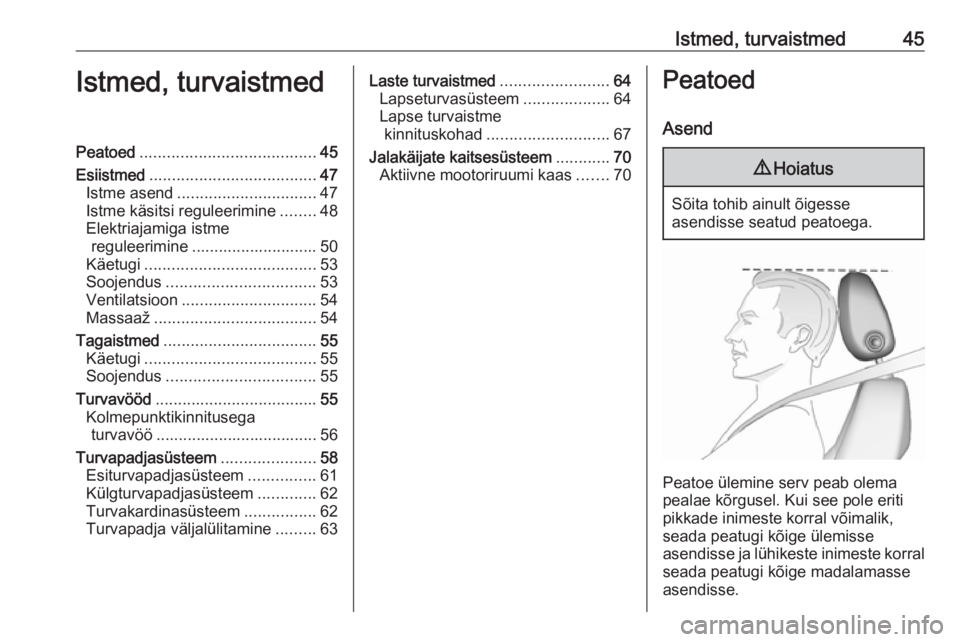

Istmed, turvaistmed45Istmed, turvaistmedPeatoed....................................... 45
Esiistmed ..................................... 47
Istme asend ............................... 47
Istme käsitsi reguleerimine ........48
Elektriajamiga istme reguleerimine ............................ 50
Käetugi ...................................... 53
Soojendus ................................. 53
Ventilatsioon .............................. 54
Massaaž .................................... 54
Tagaistmed .................................. 55
Käetugi ...................................... 55
Soojendus ................................. 55
Turvavööd .................................... 55
Kolmepunktikinnitusega turvavöö .................................... 56
Turvapadjasüsteem .....................58
Esiturvapadjasüsteem ...............61
Külgturvapadjasüsteem .............62
Turvakardinasüsteem ................62
Turvapadja väljalülitamine .........63Laste turvaistmed ........................64
Lapseturvasüsteem ...................64
Lapse turvaistme kinnituskohad ........................... 67
Jalakäijate kaitsesüsteem ............70
Aktiivne mootoriruumi kaas .......70Peatoed
Asend9 Hoiatus
Sõita tohib ainult õigesse
asendisse seatud peatoega.
Peatoe ülemine serv peab olema
pealae kõrgusel. Kui see pole eriti
pikkade inimeste korral võimalik,
seada peatugi kõige ülemisse
asendisse ja lühikeste inimeste korral seada peatugi kõige madalamasse
asendisse.
Page 48 of 327

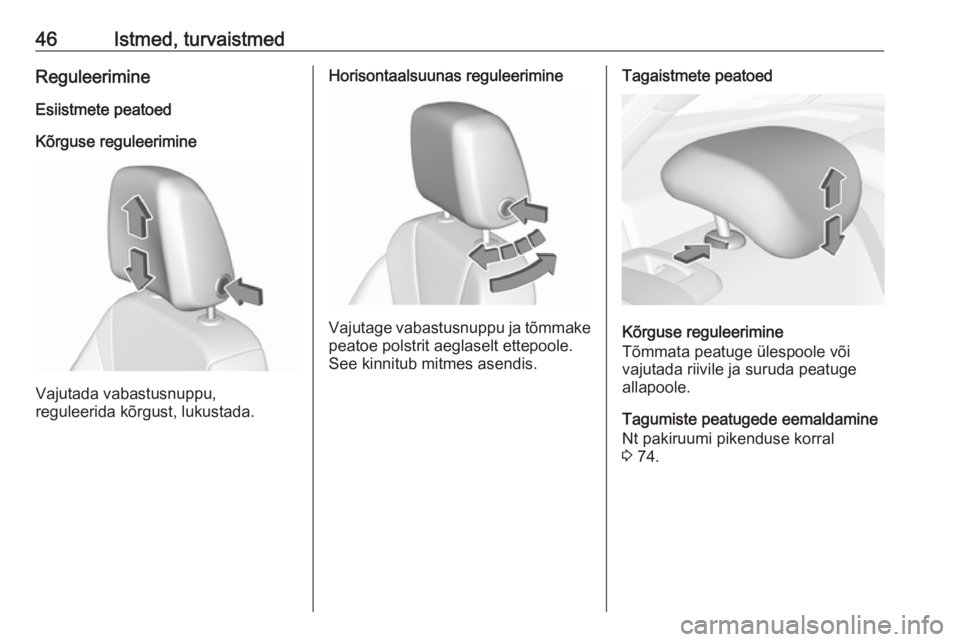

46Istmed, turvaistmedReguleerimineEsiistmete peatoed
Kõrguse reguleerimine
Vajutada vabastusnuppu,
reguleerida kõrgust, lukustada.
Horisontaalsuunas reguleerimine
Vajutage vabastusnuppu ja tõmmake
peatoe polstrit aeglaselt ettepoole.
See kinnitub mitmes asendis.
Tagaistmete peatoed
Kõrguse reguleerimine
Tõmmata peatuge ülespoole või
vajutada riivile ja suruda peatuge
allapoole.
Tagumiste peatugede eemaldamine
Nt pakiruumi pikenduse korral
3 74.
Page 49 of 327

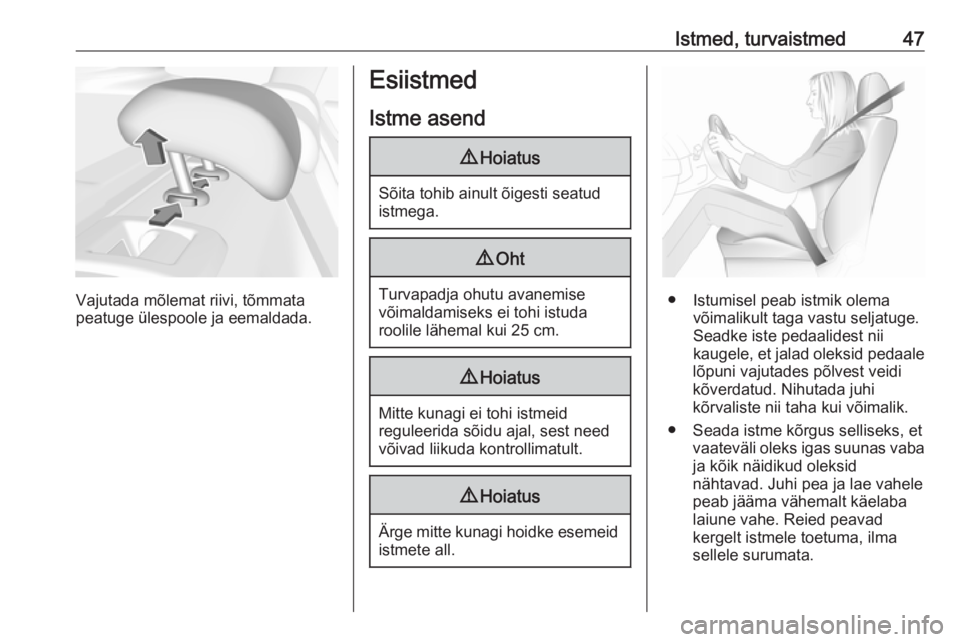

Istmed, turvaistmed47
Vajutada mõlemat riivi, tõmmata
peatuge ülespoole ja eemaldada.
Esiistmed
Istme asend9 Hoiatus
Sõita tohib ainult õigesti seatud
istmega.
9 Oht
Turvapadja ohutu avanemise
võimaldamiseks ei tohi istuda
roolile lähemal kui 25 cm.
9 Hoiatus
Mitte kunagi ei tohi istmeid
reguleerida sõidu ajal, sest need
võivad liikuda kontrollimatult.
9 Hoiatus
Ärge mitte kunagi hoidke esemeid
istmete all.
● Istumisel peab istmik olema võimalikult taga vastu seljatuge.Seadke iste pedaalidest nii
kaugele, et jalad oleksid pedaale
lõpuni vajutades põlvest veidi
kõverdatud. Nihutada juhi
kõrvaliste nii taha kui võimalik.
● Seada istme kõrgus selliseks, et vaateväli oleks igas suunas vabaja kõik näidikud oleksid
nähtavad. Juhi pea ja lae vahele peab jääma vähemalt käelaba
laiune vahe. Reied peavad
kergelt istmele toetuma, ilma
sellele surumata.
Page 50 of 327
48Istmed, turvaistmed● Istumisel peavad õlad olemavõimalikult taga vastu seljatuge.
Seada seljatoe kalle nii, et juht
ulatub vaevata roolini kergelt
kõverdatud kätega. Rooli
keerates tuleb hoida õlad vastu
seljatuge. Seljatuge ei tohi liiga
kaugele taha kallutada.
Soovitame maksimaalset kallet
umbes 25°.
● Reguleerige iste nii, et täielikult väljasirutatud käe randmed
toetuvad rooli ülaosale ja õlad on
vastu seljatuge.
● Reguleerida rooli asendit 3 88.
● Reguleerida peatuge 3 45.
● Seada reietugi sellisesse asendisse, et istmeserva ja
põlveõndla vahele jääb umbes
kahe sõrme laiune vahe.
● Seada nimmetugi selliselt, et see
toetab selgroo loomulikku
asendit.
Istme käsitsi reguleerimine Sõitke ainult fikseeritud istmete ja
seljatugedega.Istme kauguse reguleerimine
Tõmmata hooba, nihutada istet,
vabastada hoob. Üritage liigutada
istet tagasi ja edasi, et veenduda, et
iste on fikseerunud.
Seljatoe kaldenurk
Pöörata reguleerimisratast. Seljatoe
asendi reguleerimise ajal ei tohi
seljatoele toetuda.
