Automobilio priežiūra259Ženklų reikšmė:● Draudžiama skelti kibirkštis, naudoti atvirą liepsną ar rūkyti.
● Būtinai pridenkite akis. Sprogios dujos gali apakinti arba sužaloti.
● Laikykite automobilio akumuliatorių vaikams
nepasiekiamoje vietoje.
● Automobilio akumuliatoriaus skysčio sudėtyje yra sieros
rūgšties, kuri gali apakinti arba
sukelti sunkių nudegimų.
● Žr. savininko vadovą, kur pateikiama išsamesnės
informacijos.
● Aplink automobilio akumuliatorių gali kauptis sprogios dujos.Dyzelino sistemos
nuorinimas
Jei variklį bandoma užvesti su tuščiu degalų baku, reikia nuorinti dyzelinio
kuro sistemą. Įjunkite degimą tris
kartus 15-ai sekundžių. Tada sukite
variklį ne daugiau nei 40 sekundžių.
Procesą kartokite ne anksčiau kaip po penkių sekundžių. Jei neužvedate variklio, susisiekite su dirbtuvėmis.
Valytuvų šluotelių keitimasPakelkite valytuvo alkūnę ir
nustatykite, kad ji liktų pakeltoje
padėtyje. Pakelkite atraminį
spaustuką, kad atjungtumėte
valytuvo mentę, ir nuimkite.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Valytuvų gumos ant galinio lango
„Grand Sport“
Pakelkite valytuvo alkūnę, kad ji liktų
pakeltoje padėtyje; tada paspauskite
mygtuką, kad atjungtumėte valytuvo
šluotelę ir nuimkite ją.

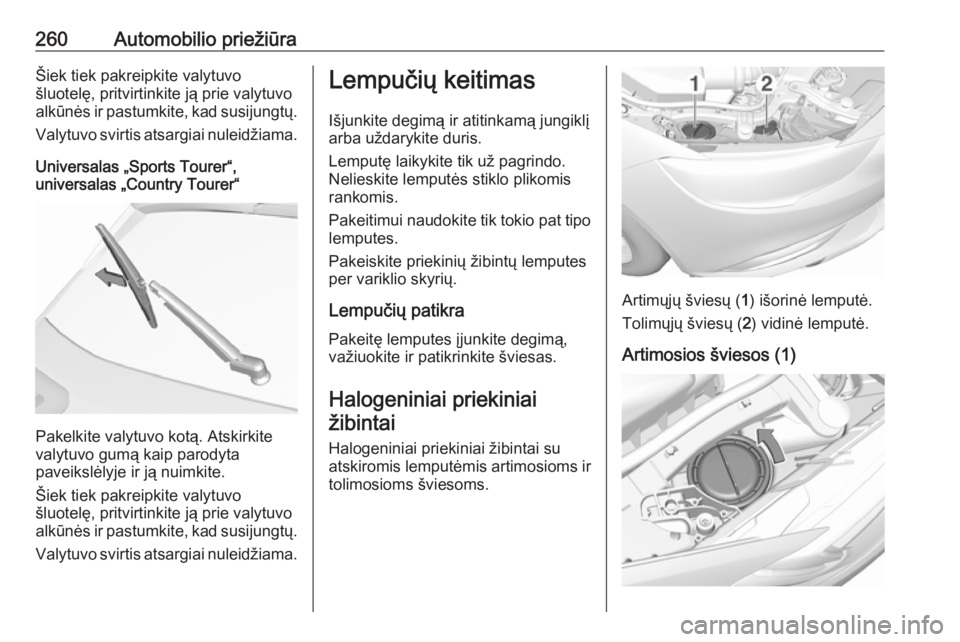

260Automobilio priežiūraŠiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Pakelkite valytuvo kotą. Atskirkite
valytuvo gumą kaip parodyta
paveikslėlyje ir ją nuimkite.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Lempučių keitimas
Išjunkite degimą ir atitinkamą jungiklį
arba uždarykite duris.
Lemputę laikykite tik už pagrindo.
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo
lemputes.
Pakeiskite priekinių žibintų lemputes
per variklio skyrių.
Lempučių patikra
Pakeitę lemputes įjunkite degimą,
važiuokite ir patikrinkite šviesas.
Halogeniniai priekiniaižibintai
Halogeniniai priekiniai žibintai su
atskiromis lemputėmis artimosioms ir tolimosioms šviesoms.
Artimųjų šviesų ( 1) išorinė lemputė.
Tolimųjų šviesų ( 2) vidinė lemputė.
Artimosios šviesos (1)

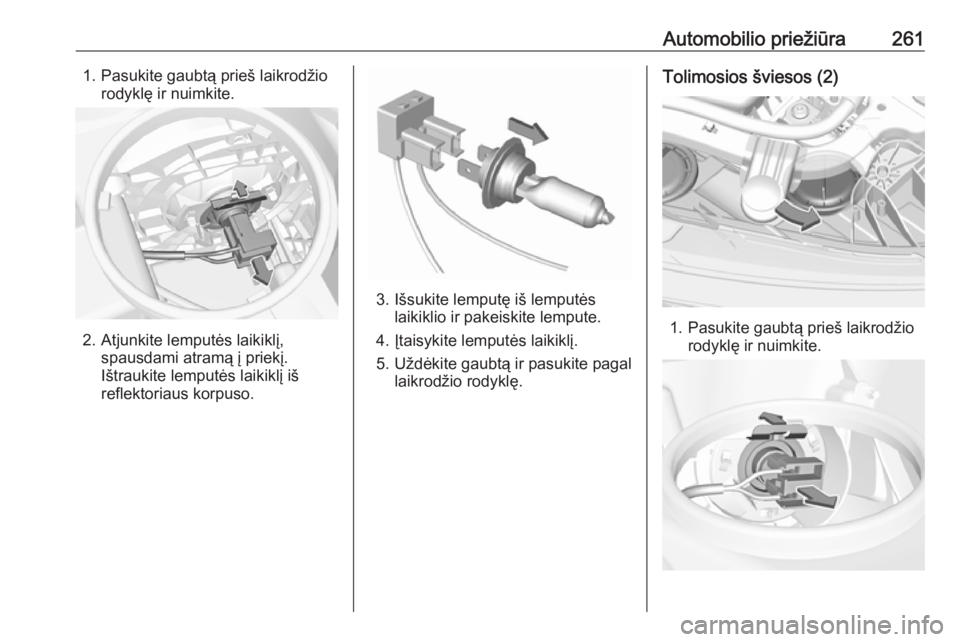

Automobilio priežiūra2611. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Atjunkite lemputės laikiklį, spausdami atramą į priekį.
Ištraukite lemputės laikiklį iš
reflektoriaus korpuso.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įtaisykite lemputės laikiklį.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Tolimosios šviesos (2)
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.

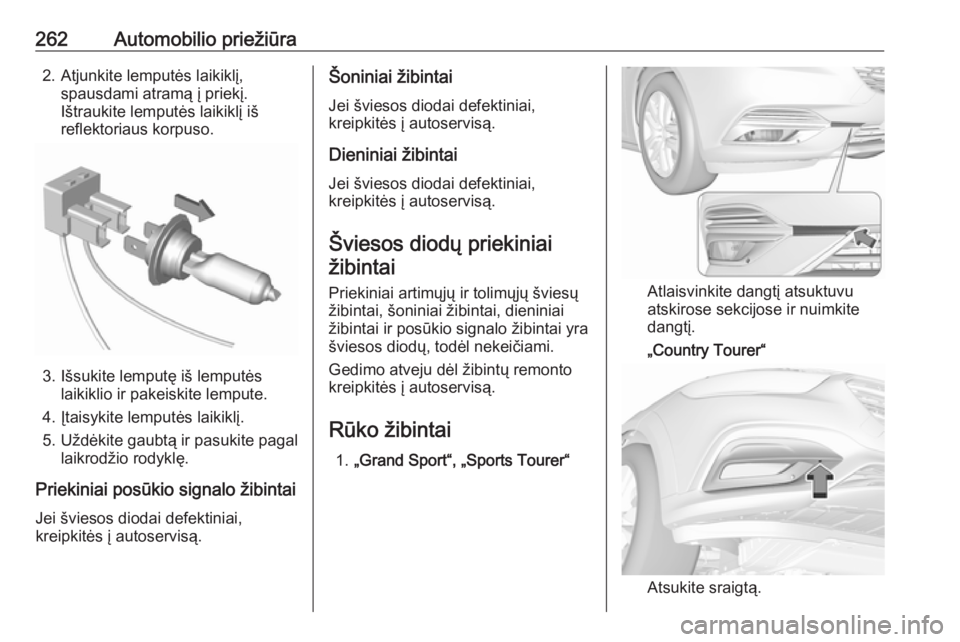

262Automobilio priežiūra2. Atjunkite lemputės laikiklį,spausdami atramą į priekį.
Ištraukite lemputės laikiklį iš
reflektoriaus korpuso.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įtaisykite lemputės laikiklį.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekiniai posūkio signalo žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šoniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Dieniniai žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniai žibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai
žibintai ir posūkio signalo žibintai yra
šviesos diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto kreipkitės į autoservisą.
Rūko žibintai 1. „Grand Sport“, „Sports Tourer“
Atlaisvinkite dangtį atsuktuvu
atskirose sekcijose ir nuimkite
dangtį.
„Country Tourer“
Atsukite sraigtą.

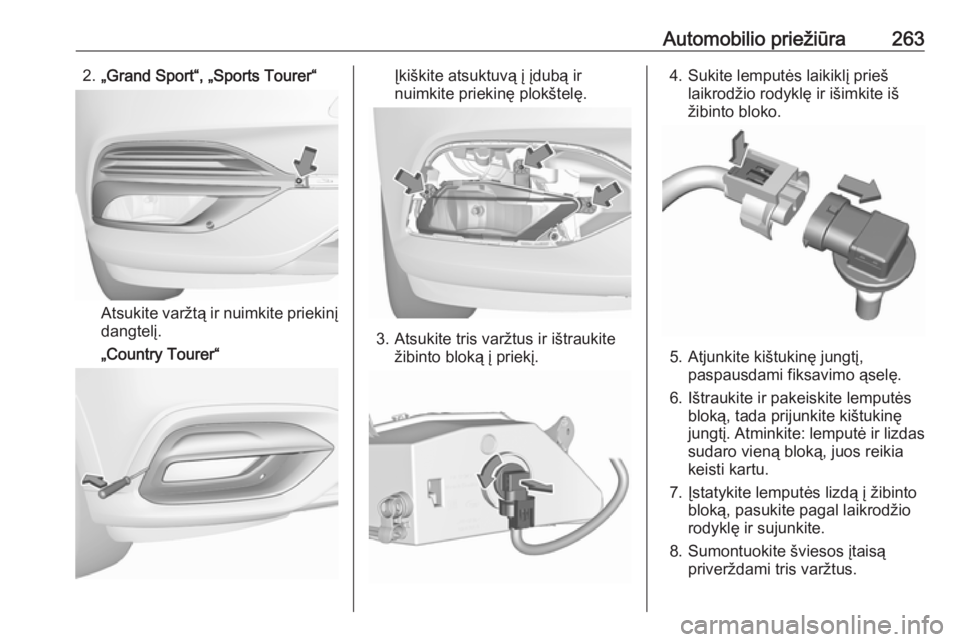

Automobilio priežiūra2632.„Grand Sport“, „Sports Tourer“
Atsukite varžtą ir nuimkite priekinį
dangtelį.
„Country Tourer“
Įkiškite atsuktuvą į įdubą ir
nuimkite priekinę plokštelę.
3. Atsukite tris varžtus ir ištraukite žibinto bloką į priekį.
4. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
5. Atjunkite kištukinę jungtį, paspausdami fiksavimo ąselę.
6. Ištraukite ir pakeiskite lemputės bloką, tada prijunkite kištukinę
jungtį. Atminkite: lemputė ir lizdas
sudaro vieną bloką, juos reikia
keisti kartu.
7. Įstatykite lemputės lizdą į žibinto bloką, pasukite pagal laikrodžio
rodyklę ir sujunkite.
8. Sumontuokite šviesos įtaisą priverždami tris varžtus.

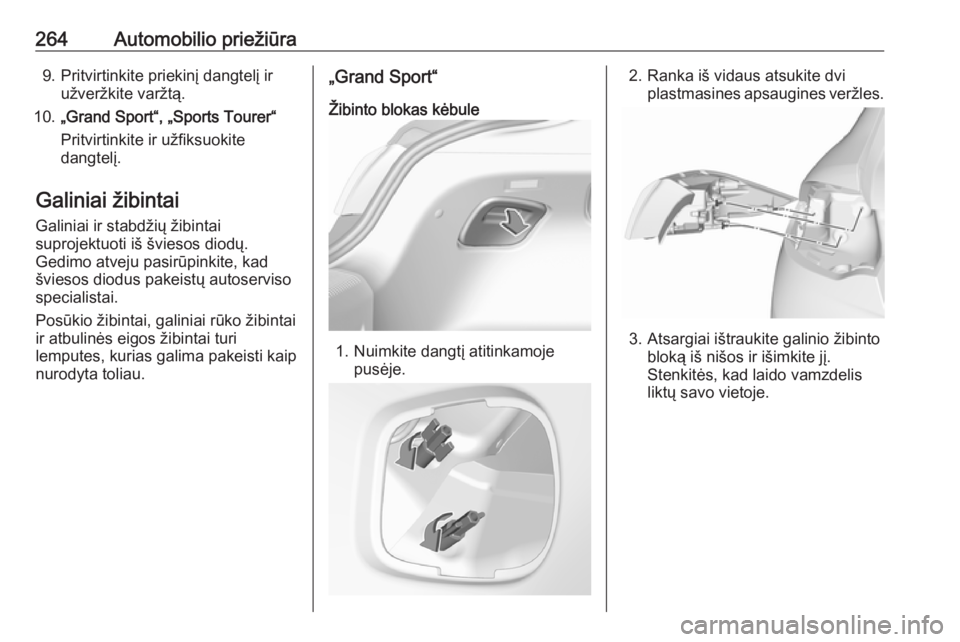

264Automobilio priežiūra9. Pritvirtinkite priekinį dangtelį iružveržkite varžtą.
10. „Grand Sport“, „Sports Tourer“
Pritvirtinkite ir užfiksuokite
dangtelį.
Galiniai žibintai Galiniai ir stabdžių žibintai
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso specialistai.
Posūkio žibintai, galiniai rūko žibintai
ir atbulinės eigos žibintai turi
lemputes, kurias galima pakeisti kaip
nurodyta toliau.„Grand Sport“
Žibinto blokas kėbule
1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.

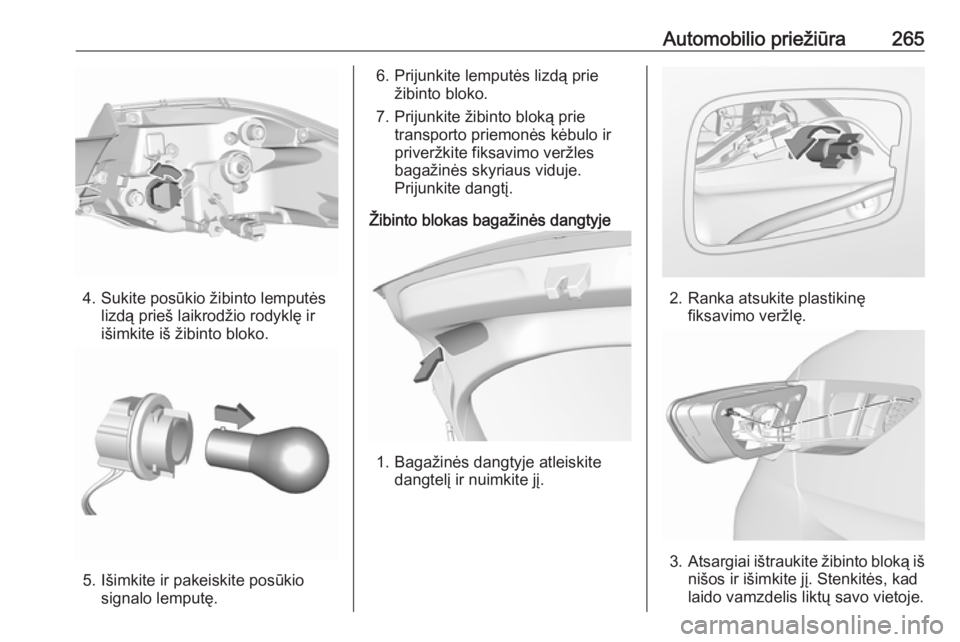

Automobilio priežiūra265
4. Sukite posūkio žibinto lemputėslizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.
5. Išimkite ir pakeiskite posūkio signalo lemputę.
6. Prijunkite lemputės lizdą priežibinto bloko.
7. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Stenkitės, kad
laido vamzdelis liktų savo vietoje.

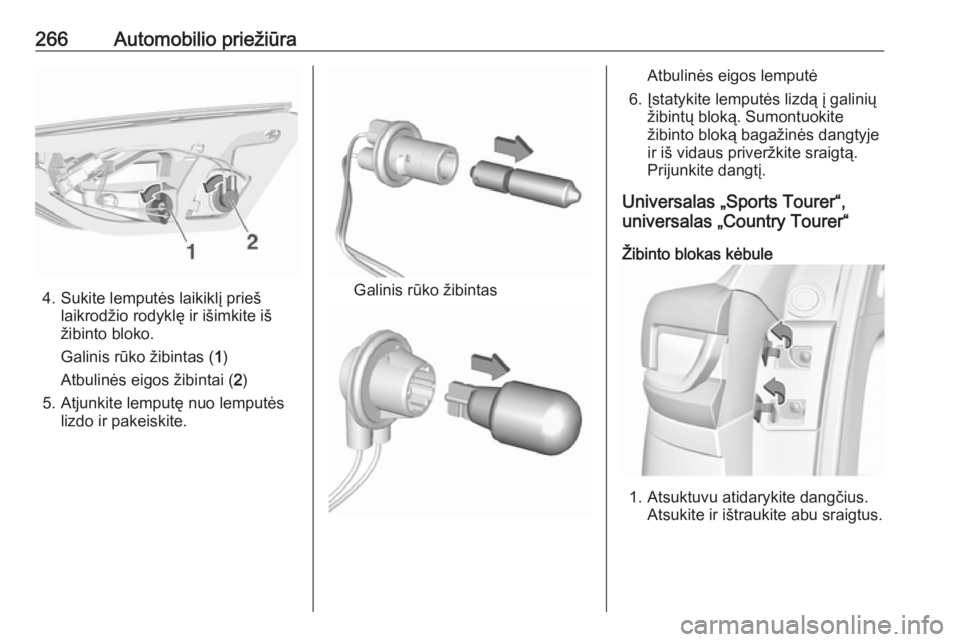

266Automobilio priežiūra
4. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Žibinto blokas kėbule
1. Atsuktuvu atidarykite dangčius. Atsukite ir ištraukite abu sraigtus.

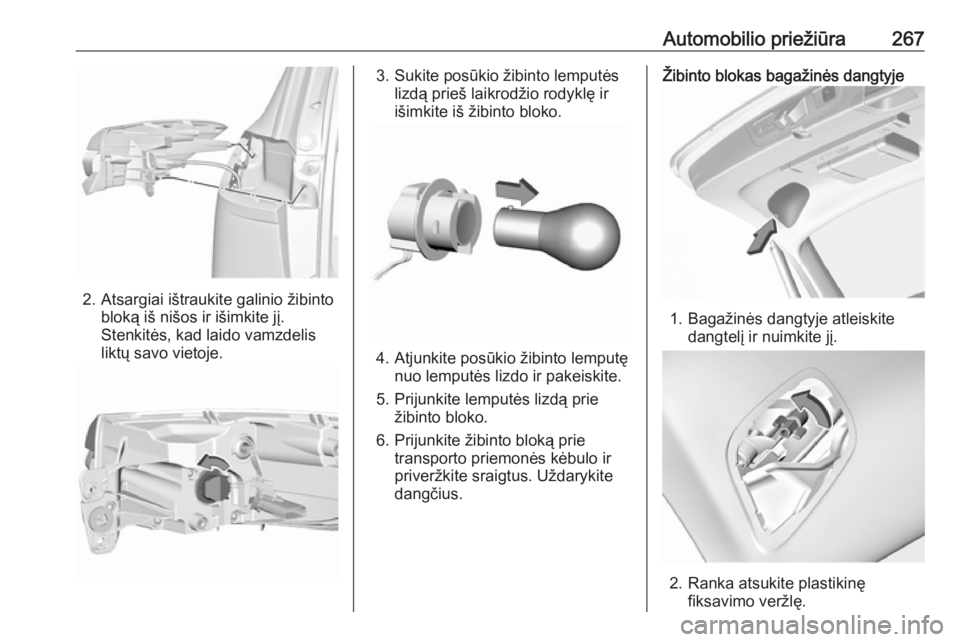

Automobilio priežiūra267
2. Atsargiai ištraukite galinio žibintobloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
3. Sukite posūkio žibinto lemputės lizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.
4. Atjunkite posūkio žibinto lemputę nuo lemputės lizdo ir pakeiskite.
5. Prijunkite lemputės lizdą prie žibinto bloko.
6. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite sraigtus. Uždarykite
dangčius.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.

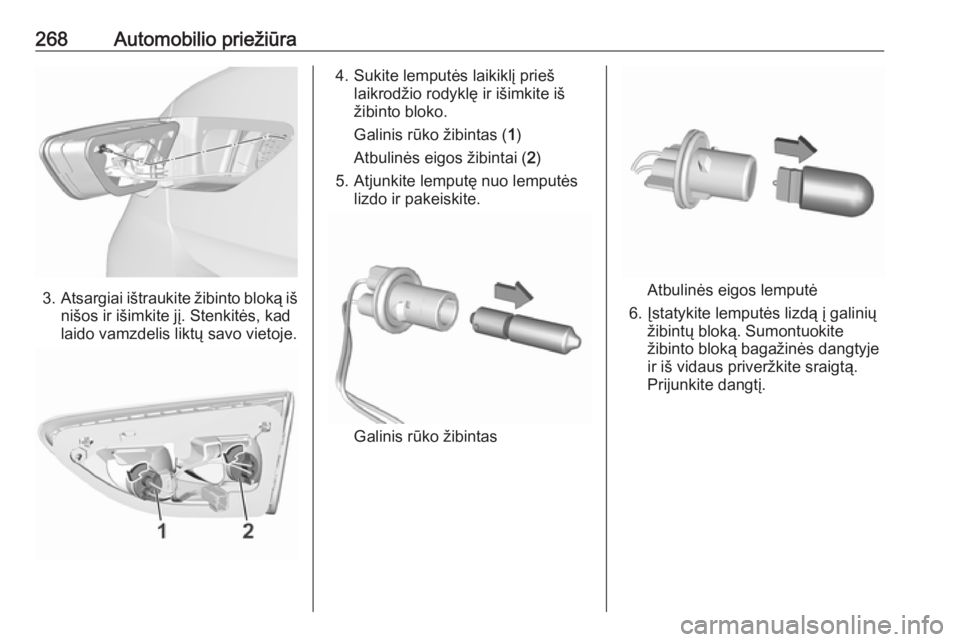

268Automobilio priežiūra
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Stenkitės, kad
laido vamzdelis liktų savo vietoje.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
