262Вождение и управление автомобилем● При движении в темное времясуток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
● Автомобиль буксирует прицеп.
● Автомобиль был поврежден в результате ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Камера заднего вида
Камера заднего вида облегчает управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Во время движения задним
ходом или парковки не следует
полагаться только на изображе‐ ние, передаваемое камерой
заднего вида.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Активация
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
Камера установлена между плафо‐ нами подсветки номерного знака.

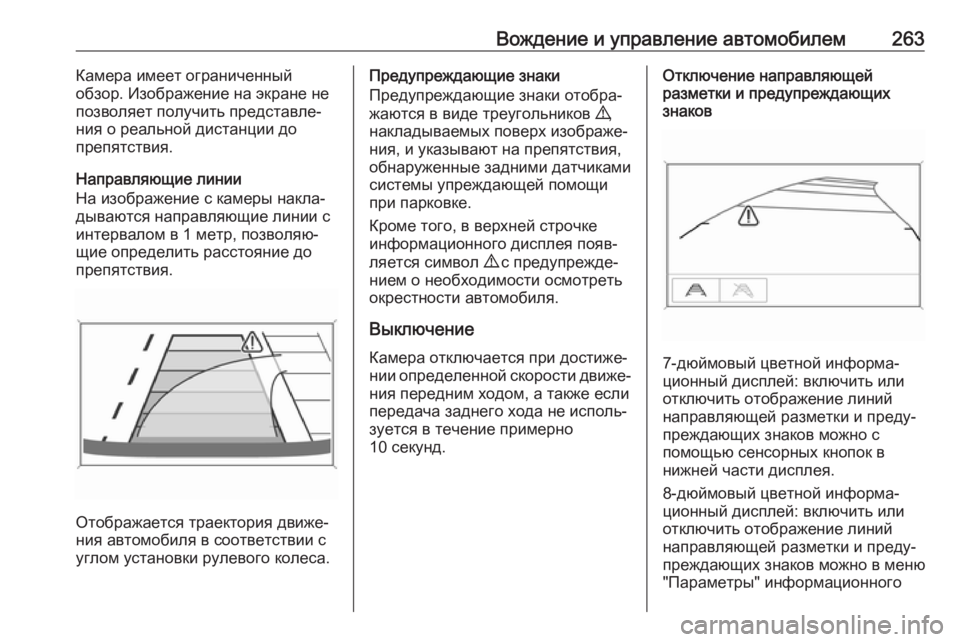

Вождение и управление автомобилем263Камера имеет ограниченный
обзор. Изображение на экране не позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Направляющие линии
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
окрестности автомобиля.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.Отключение направляющей
разметки и предупреждающих
знаков
7-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно с
помощью сенсорных кнопок в
нижней части дисплея.
8-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно в меню "Параметры" информационного

264Вождение и управление автомобилемдисплея. Выберите необходимыйпараметр в меню " Настройки", I
" Камера заднего вида ".
Информационный дисплей 3 136.
Сохранение индивидуальных
настроек автомобиля 3 144.
Ограничения в работе системы Камера заднего вида не может
функционировать должным
образом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля
● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.● Автомобиль буксирует прицеп.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Сообщения о неисправностях
выводятся в верхней строке
информационного дисплея вместе
со знаком 9.
Предупреждения о
поперечном движении позади автомобиля
В дополнение к камере заднего
вида 3 262, система предупрежде‐
ния о поперечном движении
позади автомобиля предупре‐
ждает о движущихся в поперечном
направлении автомобилях с левой
или с правой стороны во время
движения задним ходом. Если при
включенной камере заднего вида
датчики обнаруживают транспорт‐
ные средства, движущиеся в попе‐
речном направлении, на цветном
информационном дисплее заго‐
рается сигнализатор в виде треу‐гольника и стрелки K, указываю‐
щей направление движения обна‐
руженного транспортного сред‐
ства. В дополнение к этому
выдаются три звуковых сигнала из
динамика на соответствующей
стороне.
Радарные датчики расстояния
расположены в заднем бампере.
9 Предупреждение
Система предупреждения о
поперечном движении позади
автомобиля не заменяет внима‐
ния водителя. Учитывайте, что

Вождение и управление автомобилем271Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном
скоростном диапазоне. Не игно‐ рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на
рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием позво‐
ляет избежать ДТП в результате
непреднамеренного выхода из
своей полосы. Передняя камера
отслеживает положение разметки
границ полос при движении авто‐
мобиля. В случае приближения к
разметке система мягко повернет рулевое колесо, чтобы вернутьавтомобиль на прежнюю траекто‐рию. Доверните рулевое колесо в
том же направлении вручную, если создаваемое системой усилие
является недостаточным. Если вы
хотите сменить полосу движения,
немного поверните рулевое колесо
в противоположном направлении.
В случае значительного выхода за
пределы полосы движения
система выдает звуковое и
визуальное предупреждение.Выход за пределы полосы движе‐
ния считается непреднамеренным,
если:
● не подается сигнал указателем
поворота
● сигнал указателем поворота подается не в ту сторону, в
которую смещается автомо‐
биль
● автомобиль не снижает скорость
● автомобиль не набирает скорость
● не осуществляется активное воздействие на рулевое
колесо.
Примечание
Система отключается, если она
обнаруживает неоднозначную
разметку, например, в зоне веде‐ ния ремонтных работ.
Примечание
Система может отключиться, если полосы движения слишком узкие,
слишком широкие или извилис‐
тые.

Уход за автомобилем305№Электрическая цепь1–2–3ABS4–5–6Задняя дверь7Противотуманная фара8Модуль памяти9Подогрев ветрового стекла10Поясничный упор сиденья11Преобразователь постоянного
тока аккумуляторной батареи12Обогрев заднего стекла13Подогрев зеркал14–15–16Передний стеклоочиститель17Электропривод регулировки
положения сиденья пассажира18Солнцезащитная шторка19Электропривод регулировки
положения сиденья водителя20–№Электрическая цепь21Прозрачный люк крыши22Очиститель заднего стекла/
подушка безопасности23Система адаптивных фар24–25–26Блок управления коробкой
передач27Зажигание/панель приборов28–29Камера заднего вида/сопло
вентиляции30Сигнализатор неисправности/
прицеп31–32Камера33Подогрев передних сидений34Подогрев задних сидений35Подвеска/полный привод36Топливная система37–38–39–

372К
