Verzorging van de auto269

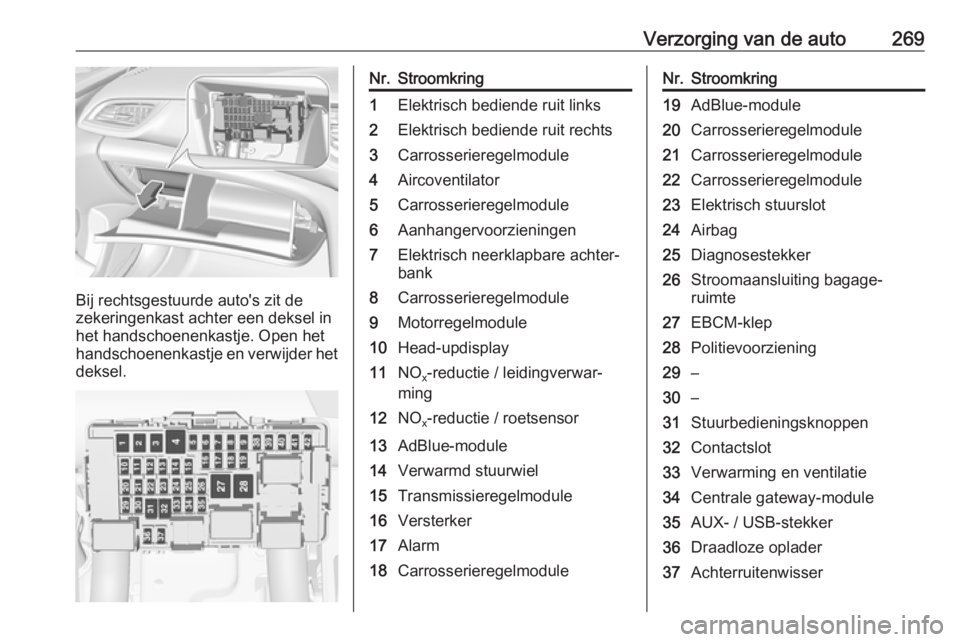

Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.
Nr.Stroomkring1Elektrisch bediende ruit links2Elektrisch bediende ruit rechts3Carrosserieregelmodule4Aircoventilator5Carrosserieregelmodule6Aanhangervoorzieningen7Elektrisch neerklapbare achter‐
bank8Carrosserieregelmodule9Motorregelmodule10Head-updisplay11NO x-reductie / leidingverwar‐
ming12NO x-reductie / roetsensor13AdBlue-module14Verwarmd stuurwiel15Transmissieregelmodule16Versterker17Alarm18CarrosserieregelmoduleNr.Stroomkring19AdBlue-module20Carrosserieregelmodule21Carrosserieregelmodule22Carrosserieregelmodule23Elektrisch stuurslot24Airbag25Diagnosestekker26Stroomaansluiting bagage‐
ruimte27EBCM-klep28Politievoorziening29–30–31Stuurbedieningsknoppen32Contactslot33Verwarming en ventilatie34Centrale gateway-module35AUX- / USB-stekker36Draadloze oplader37Achterruitenwisser

270Verzorging van de autoNr.Stroomkring38OnStar-module39Display40Parkeerhulp41Dakconsole42InfotainmentsysteemBoordgereedschapGereedschap
Auto's met reservewiel
De krik met de wielsleutel, het
gereedschap, een verlengbout voor
het bevestigen van een beschadigd
wiel en het sleepoog worden in de
gereedschapskist onder het reserve‐
wiel in de bagageruimte geplaatst.
Reservewiel 3 283.
Auto's zonder reservewiel
De schroevendraaier en het sleepoog
zitten in een doos onder de vloerplaat
in de bagageruimte.
Bandenreparatieset 3 277.

Verzorging van de auto271Auto's met audioluidsprekersysteem
De schroevendraaier en het sleepoogzitten onder de vloerplaat in de baga‐
geruimte, naast het ronde gedeelte
van het luidsprekersysteem.
Bandenreparatieset 3 277.
Velgen en banden
Conditie van banden en velgen Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid bij temperaturen onder 7 °C en
moeten daarom op alle wielen
worden gemonteerd.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Alle bandenmaten zijn toegestaan als winterbanden 3 309.GSi met banden van het type Michelin
Pilot Super Sport of Pilot Sport 4 S
Dit model is af fabriek uitgerust met
high-performance sportbanden die bij
lage temperaturen minder goed pres‐ teren.9 Gevaar
Gebruik winterbanden bij tempe‐
raturen lager dan 0 °C, omdat
schade aan de high-performance
sportbanden anders niet uitgeslo‐
ten is.
Aanduidingen op banden
Bijv. 215/60 R 16 95 V
215:bandbreedte in mm60:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen, 95 komt bijv. overeen met
690 kgV:kenletter voor snelheid

272Verzorging van de autoKenletter voor snelheid:Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:Maximaal 240 km/uW:Maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van de auto. Raadpleeg
de EEG-conformiteitsverklaring die
bij de auto is geleverd, of andere
landelijke registratiedocumenten.
Door optionele uitrusting kan de
topsnelheid van de auto afnemen.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat
ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de
zijwand van de band.
Bandenspanning De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten.
Dit geldt ook voor auto's met een
bandenspanningscontrolesysteem.
Bandenspanning 3 309.
De bandenspanningsinformatiestic‐
ker in de linker portieropening
vermeldt de originele banden en de
bijbehorende bandenspanning.
De voorgeschreven bandenspanning geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Zorg dat de instelling draagvermogen band overeenkomt met de huidige
bandenspanning.
Draagvermogen band 3 273.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de
bandenslijtage.
De bandenspanningswaarden
verschillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de aandrijfas en de carrosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 303.
3. Bepaal de desbetreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 309.

Verzorging van de auto273Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de banden‐ spanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de
aanbevolen bandenspanning
zoals vermeld in de bandenspan‐
ningstabel de op de band aange‐
geven maximale bandenspanning
overschrijden. Overschrijd nooit de op de band aangegeven maxi‐
male bandenspanning.
Selecteer na aanpassing van de
bandenspanning de desbetreffende
instelling voor het draagvermogen
van de band op de pagina
Draagvermogen band op het Driver
Information Center 3 114.
Afhankelijkheid van temperatuur De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, vervalt de typegoedkeu‐
ring van de auto bij het gebruik van
wielen zonder spanningssensoren.

274Verzorging van de autoSelecteer de pagina
Bandenspanningscontrole in het
menu Info op het Driver Information
Center 3 114.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden
samen met het desbetreffende wiel
aangegeven in een bericht op het Driver Information Center.
Het systeem houdt voor de waar‐
schuwingen rekening met de inge‐
stelde temperatuur en het draagver‐
mogen van de banden.
Instelling draagvermogen band, zie
hieronder in dit hoofdstuk.
Afhankelijkheid van temperatuur
3 272.
Baselevel-display: Als de spanning van een band sterk daalt, wordt de
desbetreffende bandenspannings‐
waarde geïnverteerd getoond.
Midlevel- en Uplevel-display:
Bandenspanningswaarden binnen
het normale bereik zijn groen van
kleur. Als de spanning van een band
sterk daalt, wordt de desbetreffende
waarde in het geel getoond.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 112.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 309.
Zorg dat de status van de belasting
van de auto overeenkomt met de
geselecteerde bandenspanning.
Status belasting auto, zie hieronder in dit hoofdstuk.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij blijft w mogelijk bran‐
den.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit
duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 127.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. Het contro‐
lelampje w brandt. Voor de overige
drie wielen blijft het systeem in werking.

Verzorging van de auto275Gebruik van in de handel verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensoren
moet het hele ventiel worden vervan‐
gen.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket met banden‐
informatie of in de tabel bandenspan‐
ningswaarden aan op de belading
van de auto 3 309 en selecteer de
juiste instelling in Draagvermogenbanden in het menu met voertuigin‐
formatie 3 114. Deze instelling
bepaalt de referentiespanningswaar‐ den voor waarschuwingen over de
bandenspanning.
Het menu Draagvermogen banden
verschijnt alleen wanneer de auto stil‐ staat en de parkeerrem ingeschakeld
is. Bij auto's met automatische
versnellingsbak moet de schakelhen‐ del op P staan.Selecteer:
● Licht voor een comfortabele
spanning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Max voor volledige belading.
Automatisch inleren Nadat de wielen zijn vervangen of
onderling van positie zijn verwisseld
moet de auto ongeveer 20 minuten
blijven stilstaan alvorens het systeem
een herberekening uitvoert. Het daar‐ opvolgende inleerproces duurt max.
10 minuten bij een rijsnelheid van 40
tot 100 km/u. Rijd niet langere tijd
buiten dit bereik. Doe dit zo mogelijk
op een provinciale of soortgelijke weg
waarop u kunt doorrijden. Tijdens het
inleren ziet u mogelijk $ of wisse‐
lende spanningswaarden op het
Driver Information Center.
Bij eventuele problemen tijdens het
inleren verschijnt er een storingsmel‐ ding op het Driver Information Center.
w knippert gedurende 60 seconden
en blijft dan branden.

276Verzorging van de autoHerhaal als dit gebeurt het inleren.
Laat uw auto ongeveer 20 minuten
stilstaan en rijd dan weer gedurende
10 minuten zoals bovenstaand
beschreven.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte van 2–3 mm (4 mm voor winterban‐den) is bereikt.
Om veiligheidsredenen wordt aanbe‐
volen om de profieldieptes van de
banden op één as niet meer dan
2 mm van elkaar af te laten wijken.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de
slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van de band.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig
omwisselen met de achterbanden.
De draairichting van de wielen moet
dezelfde zijn als voorheen.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te vervangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moet mogelijk de nomi‐
nale bandenspanning worden geher‐
programmeerd en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Laat na montage van een andere
bandenmaat de sticker met de
bandenspanningswaarden vervan‐
gen en het bandenspanningscontro‐
lesysteem opnieuw initialiseren
3 273.9 Waarschuwing
Rijden met ongeschikte banden of
wielen kan ongevallen veroorza‐
ken en de typegoedkeuring van de auto vervalt hierdoor.

Verzorging van de auto277Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Sneeuwkettingen zijn uitsluitend op
de voorwielen toegestaan.
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en de binnenkanten (inclusief kettingslot)
met niet meer dan 10 mm toenemen.
9Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan op de bandenmaten
215/60 R16, 215/55 R17,
225/55 R17 en 235/45 R18.
Compact reservewiel
Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.
Bandenreparatieset Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden
verholpen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐
set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.

278Verzorging van de autoEr zijn twee soorten bandenrepara‐
tieset verkrijgbaar:
● Type 1 herkenbaar aan de aan/
uit-schakelaar aan de bovenkant
van de compressor.
● Type 2 herkenbaar aan de aan/
uit-schakelaar aan de zijkant van de compressor.
Bij een lekke band:
Parkeerrem aantrekken, eerste
versnelling, achteruitversnelling of P
inschakelen.
Bij auto's met audioluidsprekersys‐
teem ligt de bandenreparatieset bij
het gereedschap.
Bij andere versies is de bandenrepa‐ ratieset opgeborgen in een tas.
Draai de schroef los en verwijder de
tas.
