Page 15 of 321
Kort sagt13Varningsblinkers
Tryck på ¨ för manövrering.
Varningsblinkers 3 137.
Tuta
Tryck på j.
Spolar- och torkarsystem
VindrutetorkareHI:SnabbLO:LångsamINT:Intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Vindrutetorkare 3 88.
Byte av torkarblad 3 239.
Page 30 of 321
28Nycklar, dörrar och fönsterSports Tourer, Country Tourer
När bilen är upplåst trycker du på
knappen under bakluckans list och
öppnar bakluckan.
Centrallås 3 24.
Stänga
Använd handtaget på insidan.
Centrallås 3 24.
Motormanövrerad baklucka
9 Varning
Var försiktig vid användning av
den motormanövrerade
bakluckan. Risk för personskador, särskilt för barn.
Observera den rörliga bakluckan
noga när den används. Se till att
ingenting fastnar under manövre‐
ringen och att ingen står inom
förflyttningsområdet.
Den motormanövrerade bakluckan
kan manövreras med:
● Den elektroniska nyckeln.
● Handsfree-användning med rörelsesensor under bakstöt‐
fångaren.
● Knappen under den yttre listen på bakluckan och C i den
öppna bakluckan.
● Strömställaren C på insidan av
förardörren.
På bilar med automatisk växellåda
kan bakluckan bara manövreras när
bilen står stilla med växelväljaren i
läge P.
Blinkersljusen blinkar och en ljudsig‐ nal hörs när den motormanövreradebakluckan är i rörelse.
Page 31 of 321
Nycklar, dörrar och fönster29Observera!
Manövrering av den motormanövre‐
rade bakluckan leder inte till manöv‐
rering av centrallåset. Bilen behöver
inte låsas upp för att du ska kunna
öppna bakluckan med knappen på
den elektroniska nyckeln, med
bakluckans knapp eller via hands‐
free-manövrering. En förutsättning
är att den elektroniska nyckeln finns utanför bilen, inom ungefär 1 m från
bakluckan.
Lämna inte den elektroniska nyckeln
i lastrummet.
Lås bilen sedan du stängt om du
tidigare hade låst upp den.
Centrallås 3 24.Manövrering med den elektroniska
nyckeln
Tryck två gånger på X för att öppna
eller stänga bakluckan. För att
förhindra oavsiktlig öppning av
bakluckan måste X hållas in längre
än under låsning eller upplåsning.
Handsfree-användning med
rörelsesensor under bakstötfångaren
För att öppna eller stänga bakluckan
rör du foten i det mittre området under den bakre stötfångaren fram och till‐
baka snabbt. Håll inte kvar foten
under stötfångaren. Den elektroniska
nyckeln måste finnas utanför bilen
inom ett avstånd på cirka 1 m från
bakluckan. När fotrörelsen detekteras av sensorn öppnas eller stängs
bakluckan efter en kort fördröjning.
Page 34 of 321
32Nycklar, dörrar och fönsterBakluckan hålls öppen endast om enminsta höjd överskrids (minsta
öppningsvinkel 30°). Öppningshöj‐
den kan inte programmeras under
den höjden.
Skyddsfunktion
Om den motormanövrerade
bakluckan stöter på ett hinder under
öppning eller stängning vänds rörel‐
seriktningen automatiskt en kort bit.
Flera hinder under en öppnings- eller
stängningscykel inaktiverar funk‐
tionen. I så fall kan du stänga eller
öppna bakluckan manuellt.
Den motormanövrerade bakluckan
har klämsensorer på sidokanterna.
Om sensorerna upptäcker hinder
mellan bakluckan och chassit öppnas bakluckan tills den aktiveras igen eller
stängs manuellt.
Säkerhetsfunktionen indikeras av en
varningssignal.
Ta bort alla hinder innan normal
motormanövrerad funktion återupp‐ tas.Om bilen är utrustad med en fabriks‐
monterad draganordning och en släp‐ vagn är elektriskt ansluten, kan
bakluckan endast användas
manuellt.
Överbelastning
Om den motormanövrerade
bakluckan manövreras flera gånger med korta mellanrum avaktiveras
funktionen en stund. Återställ
systemet genom att manuellt flytta
bakluckan till ändläget.
Allmänna tips för användning av
bakluckan9 Fara
Kör inte med helt eller delvis
öppen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.
Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
t.ex. en garageport, är i vägen.
Kontrollera alltid rörelseområdet
ovanför och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bakluckan kan göra att den inte hålls
kvar i öppet läge.
Observera!
Den motormanövrerade bakluckans
funktion inaktiveras om bilbatteris‐ pänningen är låg. I detta fall kanske
inte ens bakluckan kan manövreras
manuellt.
Observera!
Med den motormanövrerade
bakluckan deaktiverad och alla
dörrar upplåsta kan bakluckan
endast manövreras manuellt. Då
krävs det betydligt större kraft än
vanligt för att stänga bakluckan
manuellt.
Page 37 of 321
Nycklar, dörrar och fönster35Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Status under de första
30 sekunderna efter aktivering av
stöldlarmet:
Lysdioden lyser:Test, larmfördröj‐
ningLysdioden
blinkar snabbt:Dörrar, baklucka
eller motorhuv inte
helt stängda eller
systemfelStatus när systemet är aktiverat:Lysdioden
blinkar lång‐
samt.:Systemet är aktiverat
Uppsök en verkstad för att få hjälp vid
störningar.
Frånkoppling Fjärrkontroll: När du låser upp bilengenom att trycka på c inaktiveras
stöldlarmet.
Elektroniskt nyckelsystem: Upplås‐
ning av bilen genom att man trycker
på knappen på något av de yttre dörr‐
handtagen inaktiverar stöldlarmet.
Den elektroniska nyckeln måste
finnas utanför bilen inom ett avstånd
på cirka 1 m från den aktuella dörrsi‐
dan.
Systemet inaktiveras inte genom
upplåsning av förardörren manuellt
eller med centrallåsknappen i kupén.
LarmNär larmet utlöses, aktiveras larmtu‐tan och varningsblinkersen tänds.
Larmsignalernas antal och varaktig‐
het stipuleras i lagstiftningen.
Du kan inaktivera larmet genom att
trycka på c på nyckeln, trycka på
strömbrytaren på dörrhandtaget eller
slå av tändningen.
Ett utlöst larm, som inte har avstängts
av föraren, indikeras av varningsblin‐
kersen. Den blinkar snabbt tre gånger
nästa gång bilen låses upp med
radiofjärrkontrollen eller den elektron‐
iska nyckeln. Dessutom visas ett
meddelande i förarinformationscent‐
ralens display efter att tändningen
slagits till.
Bilmeddelanden 3 122.

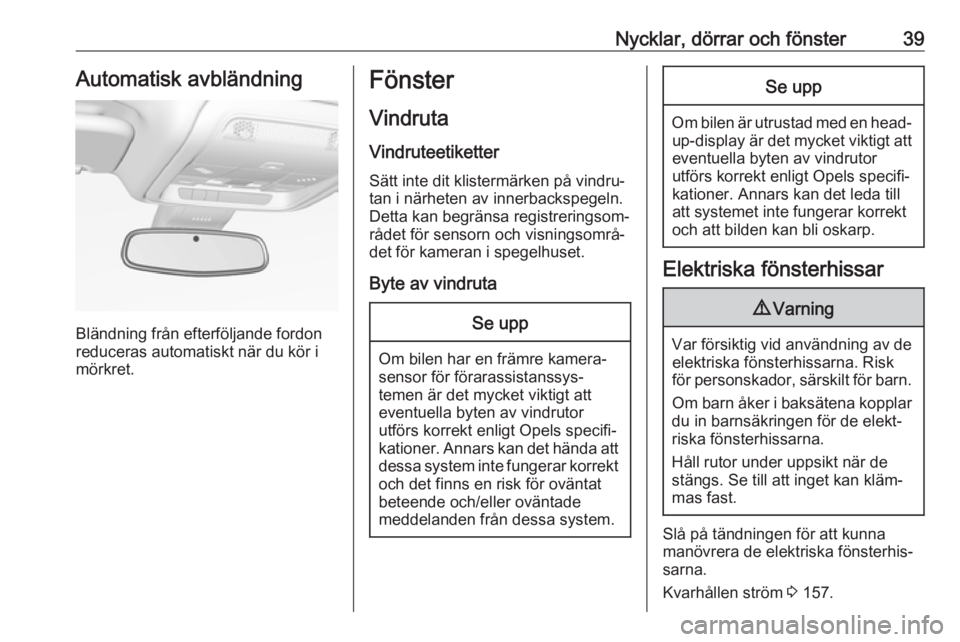

Page 41 of 321
Nycklar, dörrar och fönster39Automatisk avbländning
Bländning från efterföljande fordon
reduceras automatiskt när du kör i
mörkret.
Fönster
Vindruta
Vindruteetiketter
Sätt inte dit klistermärken på vindru‐ tan i närheten av innerbackspegeln.
Detta kan begränsa registreringsom‐
rådet för sensorn och visningsområ‐
det för kameran i spegelhuset.
Byte av vindrutaSe upp
Om bilen har en främre kamera‐
sensor för förarassistanssys‐
temen är det mycket viktigt att
eventuella byten av vindrutor
utförs korrekt enligt Opels specifi‐
kationer. Annars kan det hända att
dessa system inte fungerar korrekt och det finns en risk för oväntat
beteende och/eller oväntade
meddelanden från dessa system.
Se upp
Om bilen är utrustad med en head- up-display är det mycket viktigt att
eventuella byten av vindrutor
utförs korrekt enligt Opels specifi‐ kationer. Annars kan det leda till
att systemet inte fungerar korrekt
och att bilden kan bli oskarp.
Elektriska fönsterhissar
9 Varning
Var försiktig vid användning av de
elektriska fönsterhissarna. Risk
för personskador, särskilt för barn.
Om barn åker i baksätena kopplar
du in barnsäkringen för de elekt‐
riska fönsterhissarna.
Håll rutor under uppsikt när de
stängs. Se till att inget kan kläm‐
mas fast.
Slå på tändningen för att kunna
manövrera de elektriska fönsterhis‐
sarna.
Kvarhållen ström 3 157.
Page 59 of 321
Stolar, säkerhetsfunktioner57Airbagsystem
Airbagsystemet består av ett antal
individuella system, med olika
uppbyggnad beroende på utrust‐
ningsnivån.
Vid utlösning fylls airbags inom några millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Airbagsystemet utlöses på ett
explosivt sätt, reparationer får
därför endast utföras av utbildad
personal.
9 Varning
Tillbehör som ändrar bilens ram,
stötfångarsystem, höjd, paneler
fram eller på sidan kan göra att
airbagsystemet inte fungerar som
det ska. Airbagsystemets funktion
kan också påverkas av ändringar på delar av framstolar, säkerhets‐
bälten, airbagsystemets avkän‐
nings- och diagnosmodul, ratt,
instrumentpanel, inre dörrtät‐
ningar inklusive högtalare, någon
av airbagmodulerna, tak- eller
stolpklädsel, sensorer fram, sido‐
kollisionsgivare eller airbagkabe‐
lsatser.
Observera!
Airbagsystemets och bältessträck‐
arnas styrelektronik finns i mittkon‐
solen. Placera inga magnetiska före‐
mål där.
Sätt inte fast några föremål på
airbagkåporna och täck dem inte
med andra material. Se till att
skadade kåpor byts ut på en verk‐
stad.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
Kontrollampa v för airbagsystem
3 105.
Barnsäkerhetssystem på främre
passagerarsätet med
airbagsystem
Varning enligt ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
Page 72 of 321
70Stolar, säkerhetsfunktionerSystem för
fotgängarskydd
Aktiv motorhuv Systemet för fotgängarskydd kan
bidra till att minska skador på fotgäng‐
are i händelse av en frontalkrock.
När givarna i den främre stötfångaren känner av en viss påverkan inom
hastighetsintervallet 25–50 km/h lyfts
motorhuvens bakre del upp för att
minska skallskador på fotgängare.
Dessutom är den främre stötfångaren
utformad för att minska benskador på
fotgängare.
Den aktiva motorhuven kan endast
utlösas en gång och förblir i uppfällt läge. Ett meddelande visas dessutom i förarinformationscentralen.
Kör försiktigt till en verkstad så snart
som möjligt för att byta ut ställdon,
gångjärn och motorhuv.9 Varning
Kör inte med motorhuven öppen.
9Varning
Efter en frontalkrock kan den
främre stötfångaren se ut att vara
intakt, men sensorerna kan ändå
vara skadade. Kontakta en verk‐
stad för att verifiera att sensorerna fungerar som de ska.
Det kan hända att systemet inte
utlöses under följande förhållanden:
● Kollisionen sker utanför givarnas räckvidd.
● Givarna är skadade eller blocke‐ rade av tillbehör.
● Motorhuven är blockerad av snö eller is.
● Bilens hastighet är inte inom intervallet.
● Objektet är för litet.
Manuell sänkning av motorhuven9 Varning
Efter att systemet har utlösts är
motorhuvens gångjärn varma.
Undvik beröring.
Så här sänker du motorhuven
manuellt för att kunna köra till
närmaste verkstad:
1. Dra i motorhuvens frigöringsspak.
2. Skjut säkerhetsspärren till bilens vänstra sida.
3. Öppna motorhuven ca. 20 cm och
sänk ner den sakta utan att den
går i lås.
4. Tryck ner motorhuvens bakre hörn med båda händerna i små
steg och alternera mellan höger
och vänster sida.
9 Varning
Var noga med att hålla dig borta
från motorhuvens kant för att
förhindra skador.
Page 86 of 321
84FörvaringFäst lasthållaren enligt de monter‐
ingsanvisningar som följer med
lasthållaren.
Ta bort lasthållaren när den inte
används.
Sports Tourer, Country Tourer
Fästpunkter är placerade på båda
takskenorna.
Fäst lasthållaren på de två första fäst‐ punkterna enligt installationsanvis‐
ningarna som levereras med
takräcket.
Ta bort lasthållaren när den inte
används.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden.
Kontrollera att ryggstöden sitter
säkert fast, dvs. att de röda
markeringarna på sidan bakom
frigöringsspakarna inte syns. Om
föremål kan staplas ska de
tyngre föremålen placeras
underst.
● Förhindra att lösa föremål glider omkring genom med hjälp av
remmar som fästs i lastsäkrings‐
öglorna 3 79.
● Låt inte lasten skjuta upp över
ryggstödens överkant.
● Placera inte några föremål på bagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden
mellan den tillåtna totalvikten (se
typskylt 3 281) och tjänstevikten
enligt EG-norm.
För att beräkna lastförmågan
skriver du in informationen för din
Page 91 of 321
Instrument och reglage89Vindrutetorkare med regnsensorHI:SnabbLO:LångsamAUTO:Torkautomatik med regn‐
sensorOFF:av
I läget AUTO känner regnsensorn av
vattenmängden på rutan och styr
vindrutetorkarens intervall automat‐
iskt.
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbar känslighet för regnsensorn
Torkarspaken i läget AUTO.
Vrid inställningsratten för att ställa in
regnsensorns känslighet.
Håll sensorn fri från damm, smuts och is.
Regnsensorfunktionen kan aktiveras
eller inaktiveras i personliga inställ‐
ningar.
Välj lämplig inställning i Inställn. I
Fordon på infodisplayen.
Infodisplay 3 117.
Personliga inställningar 3 123.
