OPEL INSIGNIA BREAK 2019.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2019.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2019.5Pages: 345, PDF Dimensioni: 9.46 MB
Page 11 of 345
In breve9Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno in questione, premendo
il pulsante dello specchietto sinistro o
destro. Il LED del pulsante indica la
selezione.
Quindi ruotare il comando per rego‐
lare lo specchietto.
Specchietti esterni convessi 3 39.
Regolazione elettrica 3 39.
Specchietti esterni pieghevoli 3 39.
Specchietti retrovisori esterni termici 3 40.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 61.
Page 12 of 345
10In brevePanoramica del quadro strumenti
Page 13 of 345
In breve111Alzacristalli elettrici ................ 42
2 Specchietti retrovisori
esterni ................................... 39
3 Chiusura centralizzata ..........26
4 Bocchette laterali dell'aria ...165
5 Controllo automatico della
velocità di crociera .............195
Limitatore di velocità ...........197
Cruise control adattivo ........198
Allarme collisione anteriore . 209
6 Segnali di svolta e di
cambio della corsia di
marcia, avvisatore ottico,
anabbaglianti/abbaglianti,
assistenza all'uso degli
abbaglianti .......................... 149
Luci in uscita ...................... 153
Luci di parcheggio ...............150
Pulsanti per il Driver
Information Centre ..............119
7 Strumenti ............................ 108
Driver Information Centre .... 119
8 Pulsanti per il Driver
Information Centre ..............1199Display Head-Up .................128
10 Tergiparabrezza e lava
parabrezza, lavafari, lava
e tergilunotto ........................ 94
11 Bocchette centrali dell'aria . 165
12 Segnalatori di emergenza ..148
13 Display informativo .............. 127
14 LED di stato del sistema di
allarme antifurto ...................35
15 Controllo elettronico della
stabilità ............................... 191
Sistema di controllo della
trazione .............................. 190
16 Cassettino portaoggetti ........77
17 Comandi per il
funzionamento del
Visualizzatore Info ..............127
18 Sistema di climatizzazione ..155
19 Presa di corrente ................... 99
20 comandi Flexride ................. 192
Sistema di ausilio al
parcheggio / ausilio al
parcheggio avanzato .........219Ausilio al mantenimento di
corsia ................................. 240
Pulsante Eco per il
sistema stop-start ................ 172
21 Cambio manuale ................185
Cambio automatico ............180
22 Freno di stazionamento
elettrico ............................... 187
23 Interruttore elettrico .............169
24 Regolazione del volante ......93
25 Avvisatore acustico ..............94
26 Leva di sblocco del cofano 254
27 Scatola portafusibili ............276
28 Interruttore dei fari .............. 143
Regolazione profondità luci 146
Fendinebbia / Retronebbia 149
Illuminazione del quadro
strumenti ............................ 150
29 Comandi del display
Head-Up .............................. 128

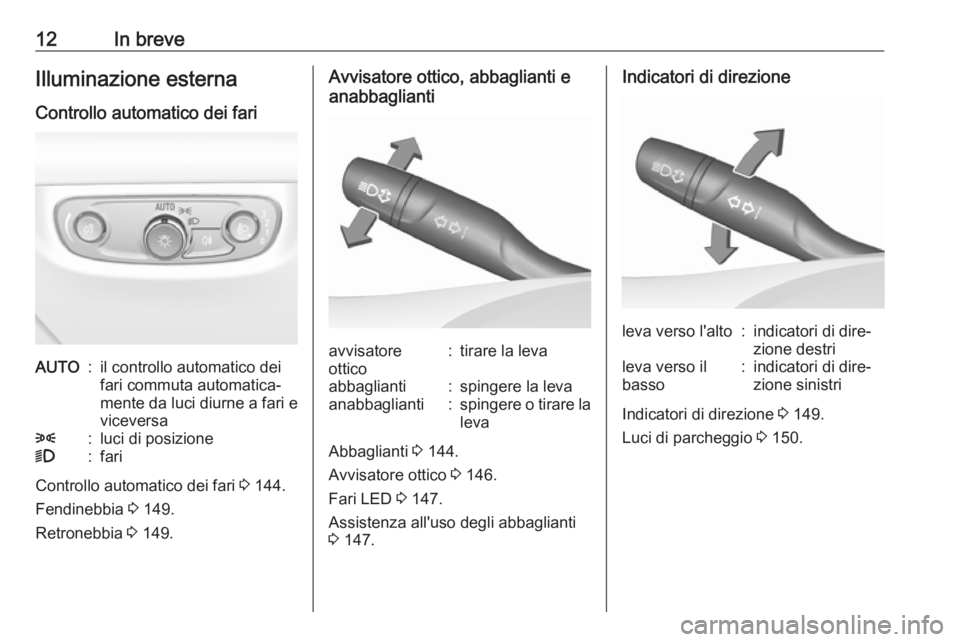

Page 14 of 345
12In breveIlluminazione esterna
Controllo automatico dei fariAUTO:il controllo automatico dei
fari commuta automatica‐
mente da luci diurne a fari e
viceversa8:luci di posizione9:fari
Controllo automatico dei fari 3 144.
Fendinebbia 3 149.
Retronebbia 3 149.
Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Abbaglianti 3 144.
Avvisatore ottico 3 146.
Fari LED 3 147.
Assistenza all'uso degli abbaglianti
3 147.
Indicatori di direzioneleva verso l'alto:indicatori di dire‐
zione destrileva verso il
basso:indicatori di dire‐
zione sinistri
Indicatori di direzione 3 149.
Luci di parcheggio 3 150.

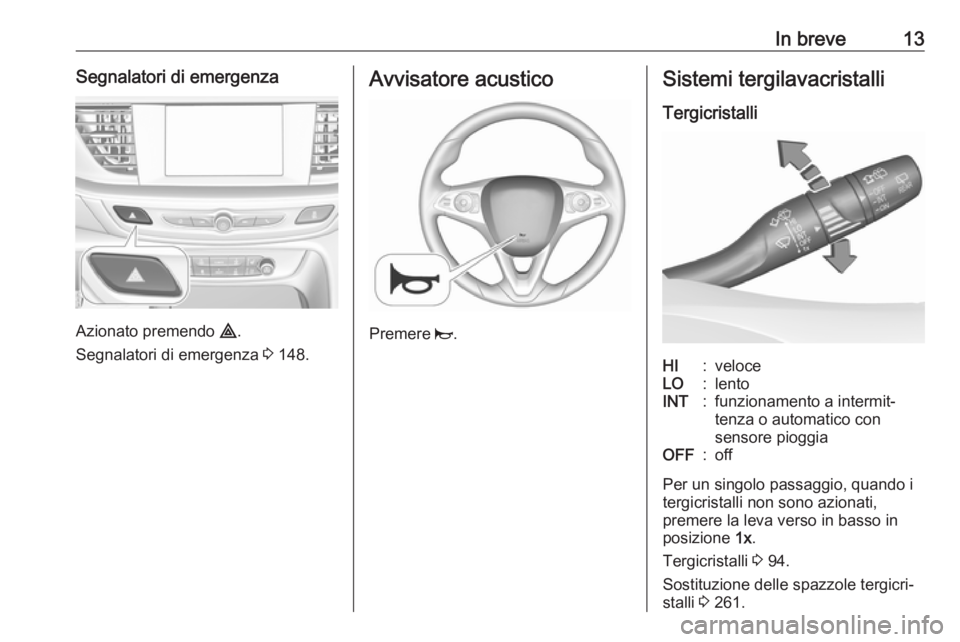

Page 15 of 345
In breve13Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 148.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con
sensore pioggiaOFF:off
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 1x.
Tergicristalli 3 94.
Sostituzione delle spazzole tergicri‐
stalli 3 261.
Page 16 of 345
14In breveLavacristalli
Tirare la leva.
Sistemi lavacristalli e lavafari 3 94.
Liquido lavacristalli 3 257.
TergilunottoOFF:offINT:funzionamento a intermit‐
tenzaON:funzionamento continuoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Sistema tergilavalunotto 3 96.

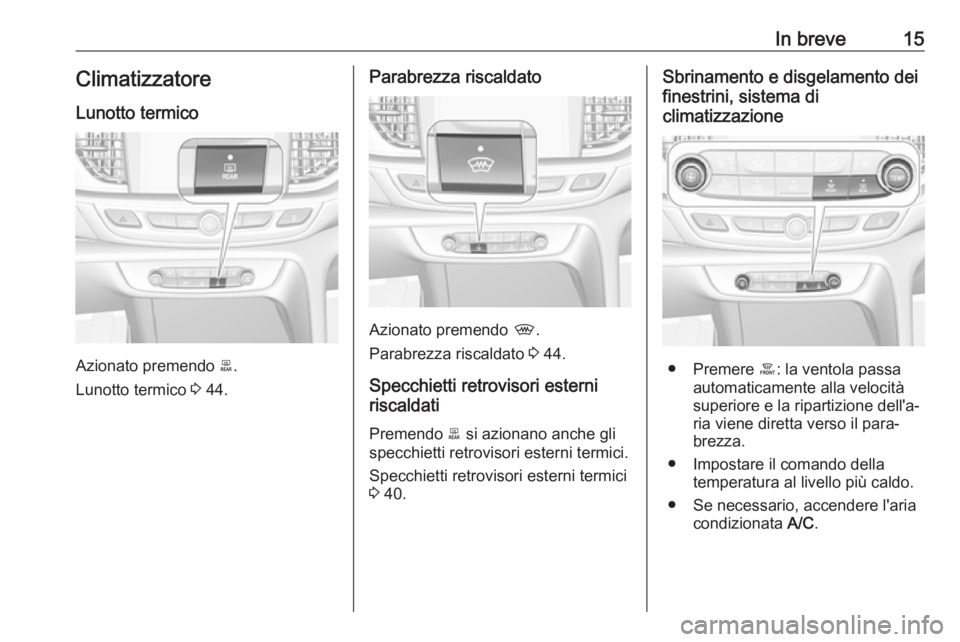

Page 17 of 345
In breve15Climatizzatore
Lunotto termico
Azionato premendo b.
Lunotto termico 3 44.
Parabrezza riscaldato
Azionato premendo ,.
Parabrezza riscaldato 3 44.
Specchietti retrovisori esterni
riscaldati
Premendo b si azionano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 40.
Sbrinamento e disgelamento dei
finestrini, sistema di
climatizzazione
● Premere á: la ventola passa
automaticamente alla velocità
superiore e la ripartizione dell'a‐
ria viene diretta verso il para‐
brezza.
● Impostare il comando della temperatura al livello più caldo.
● Se necessario, accendere l'aria condizionata A/C.

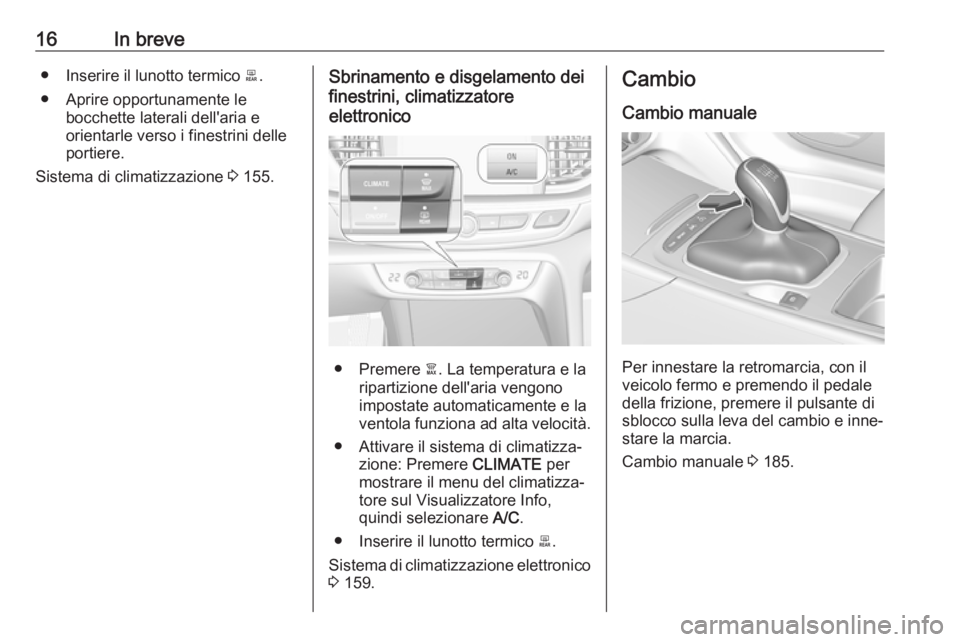

Page 18 of 345
16In breve● Inserire il lunotto termico b.
● Aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
Sistema di climatizzazione 3 155.Sbrinamento e disgelamento dei
finestrini, climatizzatore
elettronico
● Premere à. La temperatura e la
ripartizione dell'aria vengono impostate automaticamente e la
ventola funziona ad alta velocità.
● Attivare il sistema di climatizza‐ zione: Premere CLIMATE per
mostrare il menu del climatizza‐ tore sul Visualizzatore Info,
quindi selezionare A/C.
● Inserire il lunotto termico b.
Sistema di climatizzazione elettronico
3 159.
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Cambio manuale 3 185.

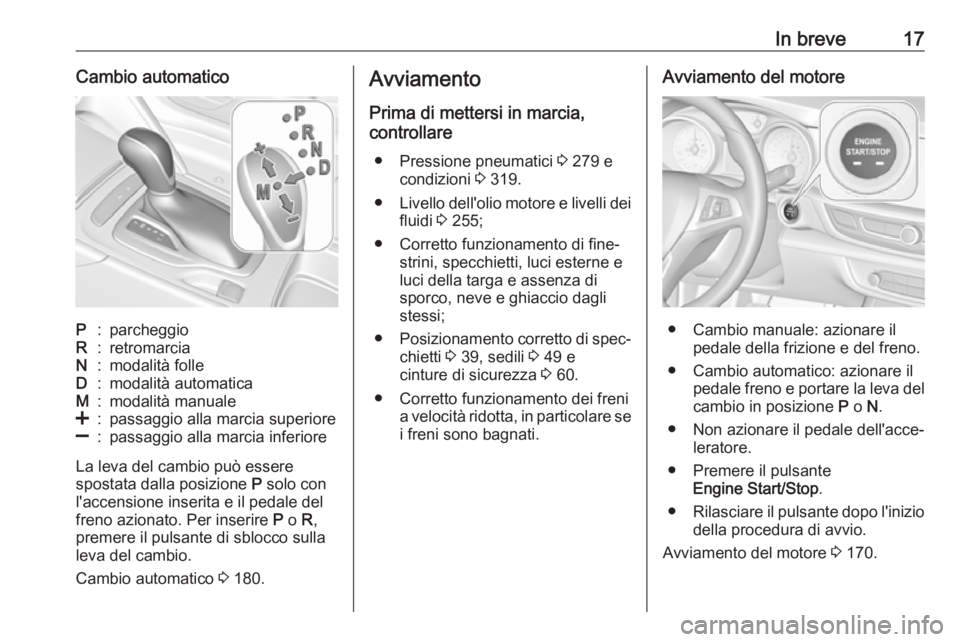

Page 19 of 345
In breve17Cambio automaticoP:parcheggioR:retromarciaN:modalità folleD:modalità automaticaM:modalità manuale<:passaggio alla marcia superiore]:passaggio alla marcia inferiore
La leva del cambio può essere
spostata dalla posizione P solo con
l'accensione inserita e il pedale del freno azionato. Per inserire P o R,
premere il pulsante di sblocco sulla
leva del cambio.
Cambio automatico 3 180.
Avviamento
Prima di mettersi in marcia,
controllare
● Pressione pneumatici 3 279 e
condizioni 3 319.
● Livello dell'olio motore e livelli dei
fluidi 3 255;
● Corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi;
● Posizionamento corretto di spec‐
chietti 3 39, sedili 3 49 e
cinture di sicurezza 3 60.
● Corretto funzionamento dei freni a velocità ridotta, in particolare sei freni sono bagnati.Avviamento del motore
● Cambio manuale: azionare il pedale della frizione e del freno.
● Cambio automatico: azionare il pedale freno e portare la leva delcambio in posizione P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Premere il pulsante Engine Start/Stop .
● Rilasciare il pulsante dopo l'inizio
della procedura di avvio.
Avviamento del motore 3 170.

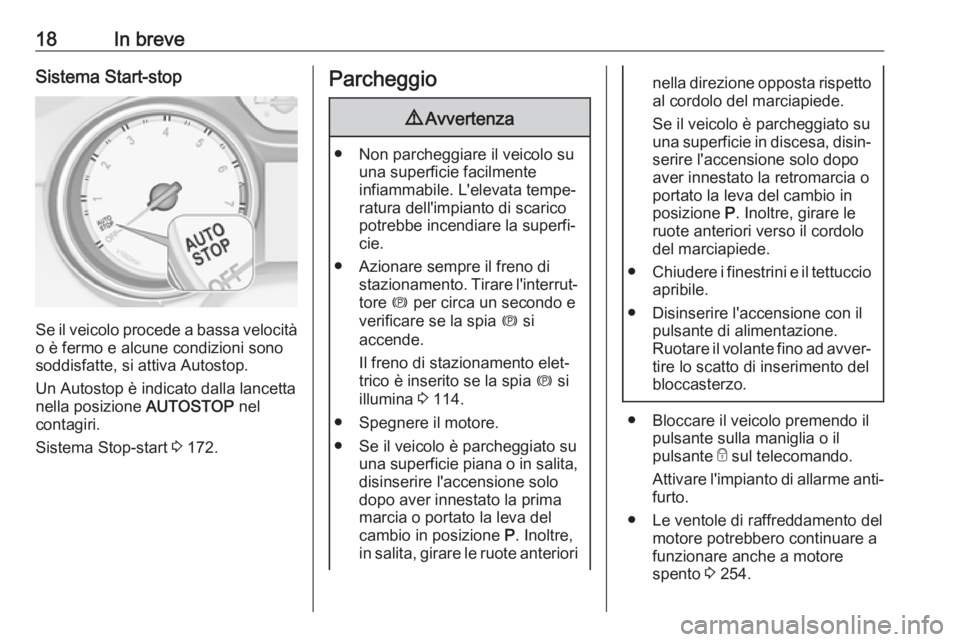

Page 20 of 345
18In breveSistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, si attiva Autostop.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Sistema Stop-start 3 172.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Tirare l'interrut‐
tore m per circa un secondo e
verificare se la spia m si
accende.
Il freno di stazionamento elet‐
trico è inserito se la spia m si
illumina 3 114.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,disinserire l'accensione solo
dopo aver innestato la prima
marcia o portato la leva del
cambio in posizione P. Inoltre,
in salita, girare le ruote anteriori
nella direzione opposta rispetto al cordolo del marciapiede.
Se il veicolo è parcheggiato su
una superficie in discesa, disin‐
serire l'accensione solo dopo
aver innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini e il tettuccio
apribile.
● Disinserire l'accensione con il pulsante di alimentazione.
Ruotare il volante fino ad avver‐
tire lo scatto di inserimento del
bloccasterzo.
● Bloccare il veicolo premendo il pulsante sulla maniglia o il
pulsante e sul telecomando.
Attivare l'impianto di allarme anti‐ furto.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 254.
