Page 21 of 345
In breve19Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a
carico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Sistema chiave elettronica 3 22.
Inattività della vettura 3 253.
Page 22 of 345
20Chiavi, portiere e finestriniChiavi, portiere e
finestriniChiavi, serrature .......................... 20
Chiavi ........................................ 20
Telecomando ............................. 21
Sistema chiave elettronica ........22
Impostazioni memorizzate .........25
Chiusura centralizzata ...............26
Bloccaggio automatico ..............28
Sicure per bambini ....................29
Portiere ........................................ 29
Vano di carico ............................ 29
Sicurezza del veicolo ...................35
Sistema di bloccaggio antifurto . 35 Impianto di allarme antifurto ......35
Dispositivo elettronico di bloccaggio motore ....................38
Specchietti esterni .......................39
Forma convessa ........................39
Regolazione elettrica .................39
Specchietti pieghevoli ................39
Specchietti riscaldati ..................40
Oscuramento automatico ..........40
Sistema di ausilio al parcheggio ................................ 40Specchietti interni ........................41
Antiabbagliamento manuale ......41
Antiabbagliamento automatico ................................ 41
Finestrini ...................................... 41
Parabrezza ................................ 41
Alzacristalli elettrici ....................42
Lunotto termico .......................... 44
Parabrezza riscaldato ................44
Alette parasole .......................... 44
Tetto ............................................. 45
Tettuccio apribile .......................45Chiavi, serrature
Chiavi
Chiavi di ricambio
Il numero della chiave è specificato su
un'etichetta staccabile.
Per ordinare una chiave di ricambio è necessario fornire il codice della
chiave, in quanto è un componente
del dispositivo elettronico di bloccag‐
gio motore.
Serrature 3 299.
Chiusura centralizzata 3 26.
Avviamento del motore 3 170.
Telecomando 3 21.
Chiave elettronica 3 22.
Il numero di codice dell'adattatore per
i dadi di bloccaggio della ruota è
specificato su una scheda. Deve
essere indicato quando si ordina un adattatore sostitutivo.
Sostituzione della ruota 3 290.

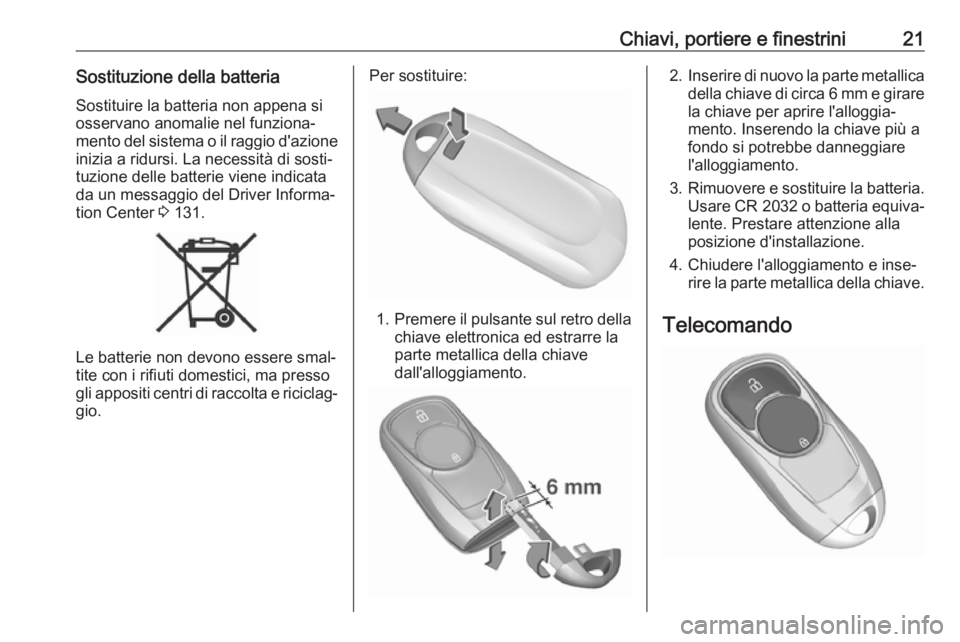

Page 23 of 345
Chiavi, portiere e finestrini21Sostituzione della batteriaSostituire la batteria non appena si
osservano anomalie nel funziona‐
mento del sistema o il raggio d'azione
inizia a ridursi. La necessità di sosti‐
tuzione delle batterie viene indicata
da un messaggio del Driver Informa‐
tion Center 3 131.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Per sostituire:
1. Premere il pulsante sul retro della
chiave elettronica ed estrarre la
parte metallica della chiave
dall'alloggiamento.
2. Inserire di nuovo la parte metallica
della chiave di circa 6 mm e girare
la chiave per aprire l'alloggia‐
mento. Inserendo la chiave più a
fondo si potrebbe danneggiare
l'alloggiamento.
3. Rimuovere e sostituire la batteria.
Usare CR 2032 o batteria equiva‐
lente. Prestare attenzione alla
posizione d'installazione.
4. Chiudere l'alloggiamento e inse‐ rire la parte metallica della chiave.
Telecomando

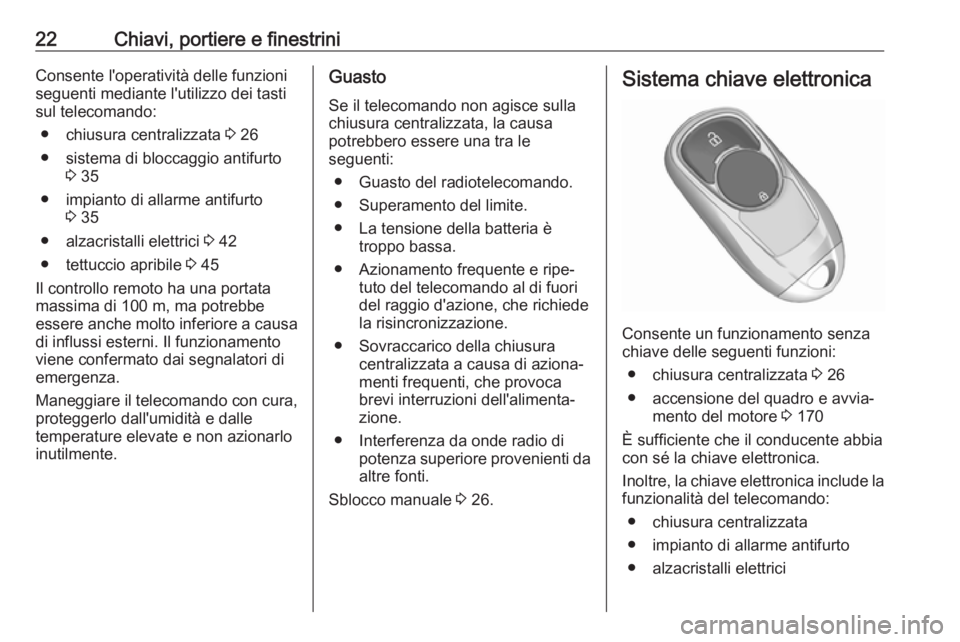

Page 24 of 345
22Chiavi, portiere e finestriniConsente l'operatività delle funzioni
seguenti mediante l'utilizzo dei tasti
sul telecomando:
● chiusura centralizzata 3 26
● sistema di bloccaggio antifurto 3 35
● impianto di allarme antifurto 3 35
● alzacristalli elettrici 3 42
● tettuccio apribile 3 45
Il controllo remoto ha una portata
massima di 100 m, ma potrebbe
essere anche molto inferiore a causa
di influssi esterni. Il funzionamento
viene confermato dai segnalatori di
emergenza.
Maneggiare il telecomando con cura, proteggerlo dall'umidità e dalle
temperature elevate e non azionarlo
inutilmente.Guasto
Se il telecomando non agisce sulla
chiusura centralizzata, la causa
potrebbero essere una tra le
seguenti:
● Guasto del radiotelecomando.
● Superamento del limite.
● La tensione della batteria è troppo bassa.
● Azionamento frequente e ripe‐ tuto del telecomando al di fuori
del raggio d'azione, che richiede
la risincronizzazione.
● Sovraccarico della chiusura centralizzata a causa di aziona‐
menti frequenti, che provoca
brevi interruzioni dell'alimenta‐
zione.
● Interferenza da onde radio di potenza superiore provenienti da
altre fonti.
Sblocco manuale 3 26.Sistema chiave elettronica
Consente un funzionamento senza
chiave delle seguenti funzioni:
● chiusura centralizzata 3 26
● accensione del quadro e avvia‐ mento del motore 3 170
È sufficiente che il conducente abbia
con sé la chiave elettronica.
Inoltre, la chiave elettronica include la
funzionalità del telecomando:
● chiusura centralizzata
● impianto di allarme antifurto
● alzacristalli elettrici
Page 25 of 345

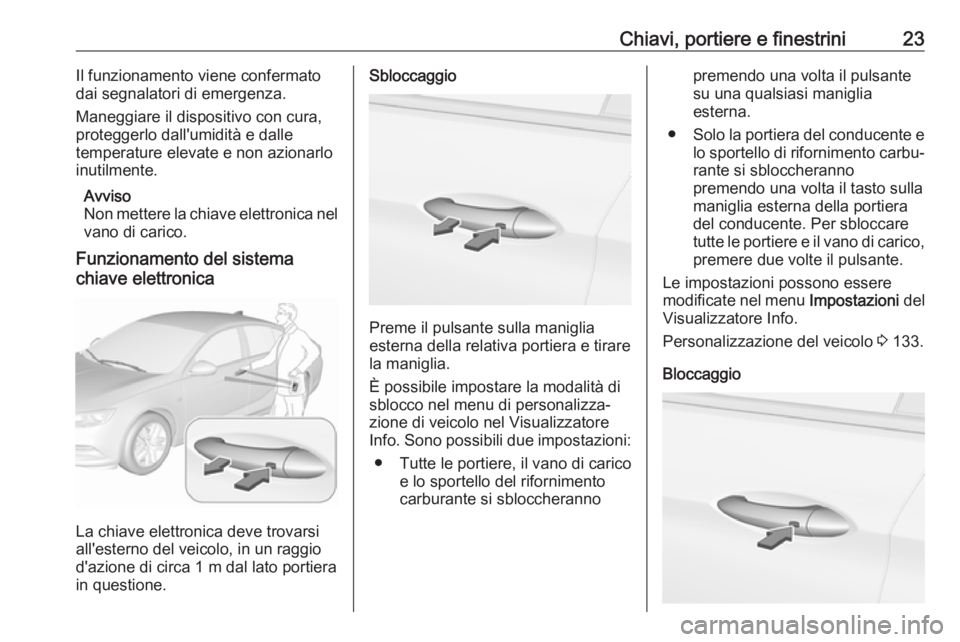

Chiavi, portiere e finestrini23Il funzionamento viene confermato
dai segnalatori di emergenza.
Maneggiare il dispositivo con cura,
proteggerlo dall'umidità e dalle
temperature elevate e non azionarlo
inutilmente.
Avviso
Non mettere la chiave elettronica nel
vano di carico.
Funzionamento del sistema
chiave elettronica
La chiave elettronica deve trovarsi
all'esterno del veicolo, in un raggio d'azione di circa 1 m dal lato portiera
in questione.
Sbloccaggio
Preme il pulsante sulla maniglia
esterna della relativa portiera e tirare
la maniglia.
È possibile impostare la modalità di
sblocco nel menu di personalizza‐
zione di veicolo nel Visualizzatore
Info. Sono possibili due impostazioni:
● Tutte le portiere, il vano di carico e lo sportello del rifornimento
carburante si sbloccheranno
premendo una volta il pulsante
su una qualsiasi maniglia
esterna.
● Solo la portiera del conducente e
lo sportello di rifornimento carbu‐ rante si sbloccheranno
premendo una volta il tasto sulla
maniglia esterna della portiera
del conducente. Per sbloccare
tutte le portiere e il vano di carico, premere due volte il pulsante.
Le impostazioni possono essere
modificate nel menu Impostazioni del
Visualizzatore Info.
Personalizzazione del veicolo 3 133.
Bloccaggio

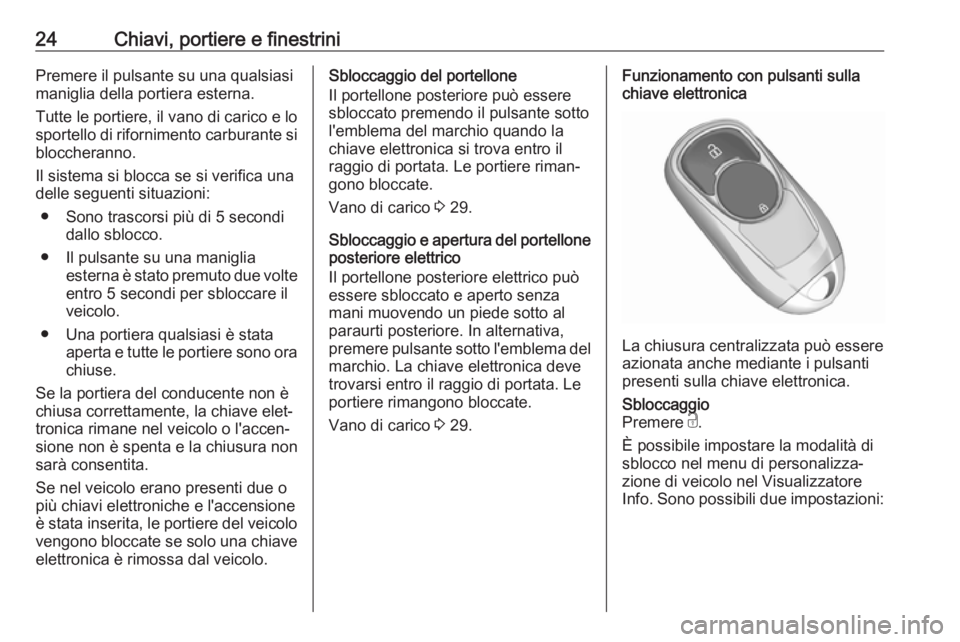

Page 26 of 345
24Chiavi, portiere e finestriniPremere il pulsante su una qualsiasi
maniglia della portiera esterna.
Tutte le portiere, il vano di carico e lo
sportello di rifornimento carburante si bloccheranno.
Il sistema si blocca se si verifica una
delle seguenti situazioni:
● Sono trascorsi più di 5 secondi dallo sblocco.
● Il pulsante su una maniglia esterna è stato premuto due volteentro 5 secondi per sbloccare il
veicolo.
● Una portiera qualsiasi è stata aperta e tutte le portiere sono orachiuse.
Se la portiera del conducente non è
chiusa correttamente, la chiave elet‐
tronica rimane nel veicolo o l'accen‐
sione non è spenta e la chiusura non
sarà consentita.
Se nel veicolo erano presenti due o
più chiavi elettroniche e l'accensione
è stata inserita, le portiere del veicolo vengono bloccate se solo una chiave elettronica è rimossa dal veicolo.Sbloccaggio del portellone
Il portellone posteriore può essere
sbloccato premendo il pulsante sotto
l'emblema del marchio quando la
chiave elettronica si trova entro il
raggio di portata. Le portiere riman‐ gono bloccate.
Vano di carico 3 29.
Sbloccaggio e apertura del portellone posteriore elettrico
Il portellone posteriore elettrico può
essere sbloccato e aperto senza
mani muovendo un piede sotto al paraurti posteriore. In alternativa,
premere pulsante sotto l'emblema del
marchio. La chiave elettronica deve
trovarsi entro il raggio di portata. Le
portiere rimangono bloccate.
Vano di carico 3 29.Funzionamento con pulsanti sulla
chiave elettronica
La chiusura centralizzata può essere
azionata anche mediante i pulsanti
presenti sulla chiave elettronica.
Sbloccaggio
Premere c.
È possibile impostare la modalità di
sblocco nel menu di personalizza‐
zione di veicolo nel Visualizzatore
Info. Sono possibili due impostazioni:

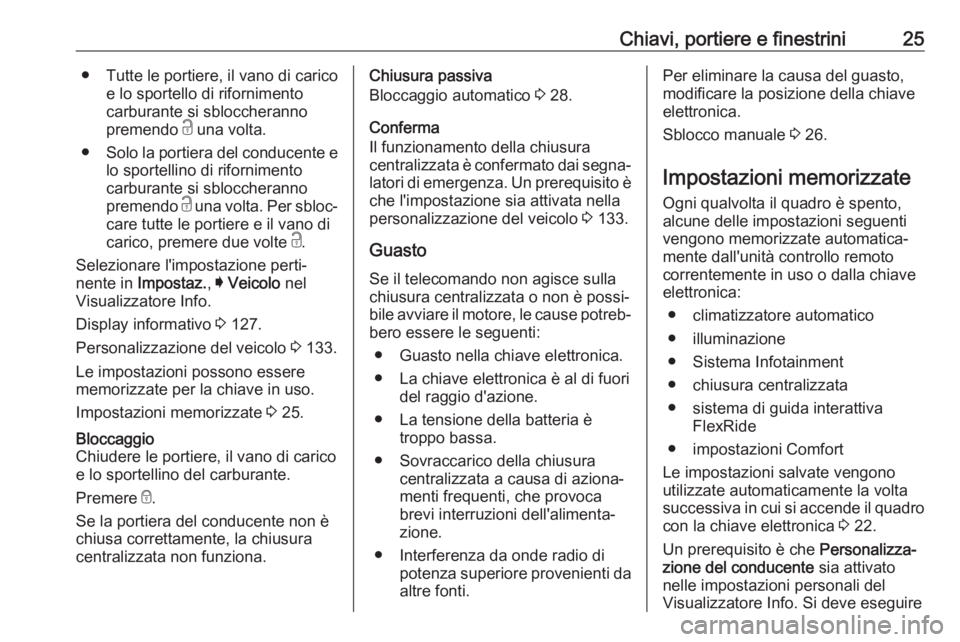

Page 27 of 345
Chiavi, portiere e finestrini25● Tutte le portiere, il vano di caricoe lo sportello di rifornimento
carburante si sbloccheranno
premendo c una volta.
● Solo la portiera del conducente e
lo sportellino di rifornimento
carburante si sbloccheranno
premendo c una volta. Per sbloc‐
care tutte le portiere e il vano di
carico, premere due volte c.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore Info.
Display informativo 3 127.
Personalizzazione del veicolo 3 133.
Le impostazioni possono essere
memorizzate per la chiave in uso.
Impostazioni memorizzate 3 25.Bloccaggio
Chiudere le portiere, il vano di carico
e lo sportellino del carburante.
Premere e.
Se la portiera del conducente non è
chiusa correttamente, la chiusura centralizzata non funziona.Chiusura passiva
Bloccaggio automatico 3 28.
Conferma
Il funzionamento della chiusura
centralizzata è confermato dai segna‐ latori di emergenza. Un prerequisito è
che l'impostazione sia attivata nella
personalizzazione del veicolo 3 133.
Guasto Se il telecomando non agisce sulla
chiusura centralizzata o non è possi‐
bile avviare il motore, le cause potreb‐
bero essere le seguenti:
● Guasto nella chiave elettronica.
● La chiave elettronica è al di fuori del raggio d'azione.
● La tensione della batteria è troppo bassa.
● Sovraccarico della chiusura centralizzata a causa di aziona‐
menti frequenti, che provoca
brevi interruzioni dell'alimenta‐
zione.
● Interferenza da onde radio di potenza superiore provenienti da
altre fonti.Per eliminare la causa del guasto,
modificare la posizione della chiave
elettronica.
Sblocco manuale 3 26.
Impostazioni memorizzate Ogni qualvolta il quadro è spento,
alcune delle impostazioni seguenti
vengono memorizzate automatica‐
mente dall'unità controllo remoto
correntemente in uso o dalla chiave
elettronica:
● climatizzatore automatico
● illuminazione
● Sistema Infotainment ● chiusura centralizzata
● sistema di guida interattiva FlexRide
● impostazioni Comfort
Le impostazioni salvate vengono
utilizzate automaticamente la volta
successiva in cui si accende il quadro
con la chiave elettronica 3 22.
Un prerequisito è che Personalizza‐
zione del conducente sia attivato
nelle impostazioni personali del
Visualizzatore Info. Si deve eseguire
Page 28 of 345
26Chiavi, portiere e finestriniquesta impostazione per ogni chiaveelettronica che viene utilizzata. Il
cambiamento di stato è disponibile
solo dopo aver bloccato e sbloccato
le portiere del veicolo.
La posizione di memoria assegnata
del sedile elettrico viene richiamata
automaticamente all'accensione del quadro e all'attivazione di Richiamo
memoria automatico nel Visualizza‐
tore Info per la chiave elettronica
memorizzata.
Sedile elettrico 3 52.
Personalizzazione del veicolo 3 133.
Chiusura centralizzata
Serve a sbloccare e bloccare
portiere, vano di carico e sportellino
del carburante.
Tirando una delle maniglie interne
delle portiere si sblocca la serratura
della rispettiva portiera. Tirando la
maniglia di nuovo si apre la portiera.
Avviso
Dopo un incidente nel quale si siano attivati gli airbag o i pretensionatori,le portiere del veicolo vengono auto‐ maticamente sbloccate.Avviso
Trascorso un breve lasso di tempo
dal momento dello sbloccaggio
tramite telecomando o chiave elet‐
tronica, le serrature si bloccano
automaticamente se, nel frattempo,
nessuna portiera viene aperta. Un
prerequisito è che l'impostazione sia
attivata nella personalizzazione del
veicolo 3 133.
Pulsanti della chiusura
centralizzata
Blocca o sblocca tutte le portiere, il vano di carico e lo sportello del rifor‐
nimento carburante dall'abitacolo
mediante un interruttore nel pannello
della portiera del conducente.
Per chiudere premere e.
Per sbloccare premere c.
Funzionamento con la chiave in
caso di guasto della chiusura
centralizzata
In caso di un guasto, ad esempio la
batteria del veicolo o la batteria della
chiave elettronica sono scariche, la
portiera del conducente può essere
bloccata o sbloccata con la parte
estraibile della chiave.
Page 29 of 345

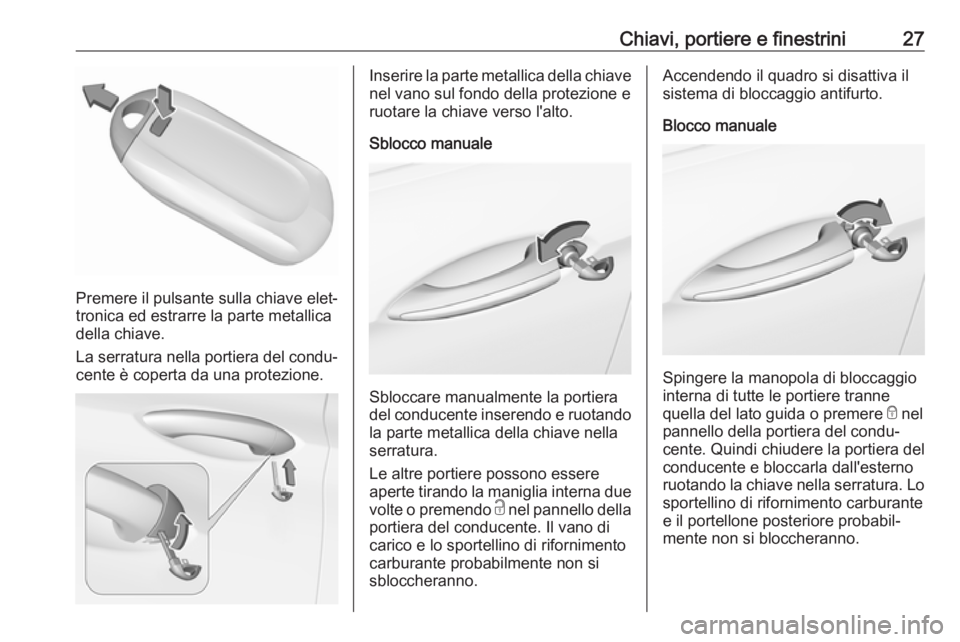

Chiavi, portiere e finestrini27
Premere il pulsante sulla chiave elet‐
tronica ed estrarre la parte metallica
della chiave.
La serratura nella portiera del condu‐ cente è coperta da una protezione.
Inserire la parte metallica della chiavenel vano sul fondo della protezione e
ruotare la chiave verso l'alto.
Sblocco manuale
Sbloccare manualmente la portiera
del conducente inserendo e ruotando la parte metallica della chiave nella
serratura.
Le altre portiere possono essere
aperte tirando la maniglia interna due
volte o premendo c nel pannello della
portiera del conducente. Il vano di
carico e lo sportellino di rifornimento
carburante probabilmente non si
sbloccheranno.
Accendendo il quadro si disattiva il
sistema di bloccaggio antifurto.
Blocco manuale
Spingere la manopola di bloccaggio
interna di tutte le portiere tranne
quella del lato guida o premere e nel
pannello della portiera del condu‐
cente. Quindi chiudere la portiera del
conducente e bloccarla dall'esterno
ruotando la chiave nella serratura. Lo
sportellino di rifornimento carburante
e il portellone posteriore probabil‐
mente non si bloccheranno.
Page 30 of 345

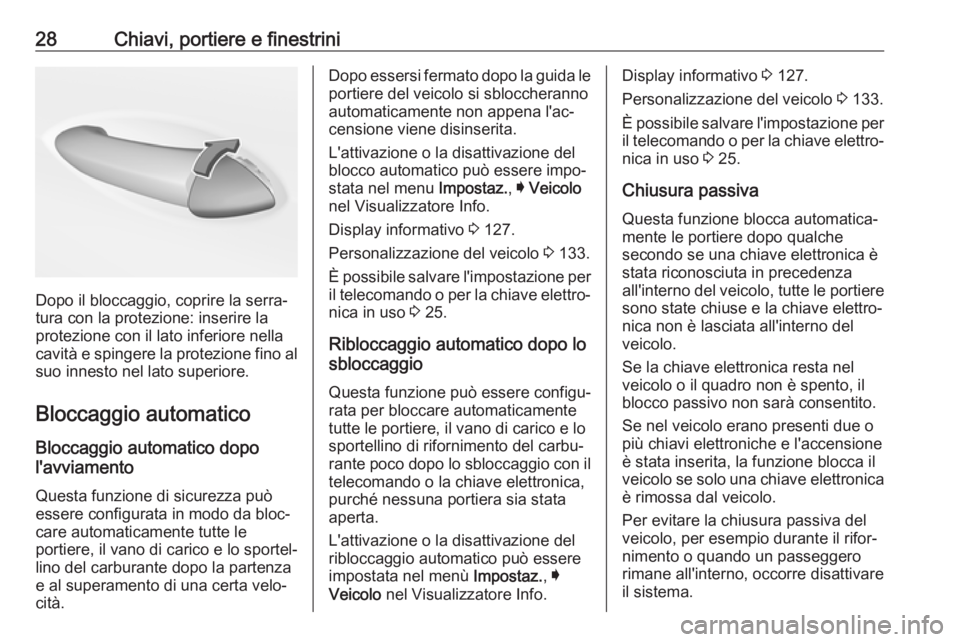

28Chiavi, portiere e finestrini
Dopo il bloccaggio, coprire la serra‐
tura con la protezione: inserire la
protezione con il lato inferiore nella cavità e spingere la protezione fino al
suo innesto nel lato superiore.
Bloccaggio automatico
Bloccaggio automatico dopo
l'avviamento
Questa funzione di sicurezza può essere configurata in modo da bloc‐
care automaticamente tutte le
portiere, il vano di carico e lo sportel‐
lino del carburante dopo la partenza
e al superamento di una certa velo‐
cità.
Dopo essersi fermato dopo la guida le portiere del veicolo si sbloccheranno
automaticamente non appena l'ac‐
censione viene disinserita.
L'attivazione o la disattivazione del
blocco automatico può essere impo‐
stata nel menu Impostaz., I Veicolo
nel Visualizzatore Info.
Display informativo 3 127.
Personalizzazione del veicolo 3 133.
È possibile salvare l'impostazione per
il telecomando o per la chiave elettro‐ nica in uso 3 25.
Ribloccaggio automatico dopo lo
sbloccaggio
Questa funzione può essere configu‐
rata per bloccare automaticamente
tutte le portiere, il vano di carico e lo
sportellino di rifornimento del carbu‐
rante poco dopo lo sbloccaggio con il telecomando o la chiave elettronica,
purché nessuna portiera sia stata
aperta.
L'attivazione o la disattivazione del
ribloccaggio automatico può essere
impostata nel menù Impostaz., I
Veicolo nel Visualizzatore Info.Display informativo 3 127.
Personalizzazione del veicolo 3 133.
È possibile salvare l'impostazione per il telecomando o per la chiave elettro‐
nica in uso 3 25.
Chiusura passiva Questa funzione blocca automatica‐
mente le portiere dopo qualche
secondo se una chiave elettronica è
stata riconosciuta in precedenza
all'interno del veicolo, tutte le portiere
sono state chiuse e la chiave elettro‐nica non è lasciata all'interno del
veicolo.
Se la chiave elettronica resta nel
veicolo o il quadro non è spento, il
blocco passivo non sarà consentito.
Se nel veicolo erano presenti due o
più chiavi elettroniche e l'accensione
è stata inserita, la funzione blocca il
veicolo se solo una chiave elettronica
è rimossa dal veicolo.
Per evitare la chiusura passiva del
veicolo, per esempio durante il rifor‐ nimento o quando un passeggero
rimane all'interno, occorre disattivare
il sistema.
