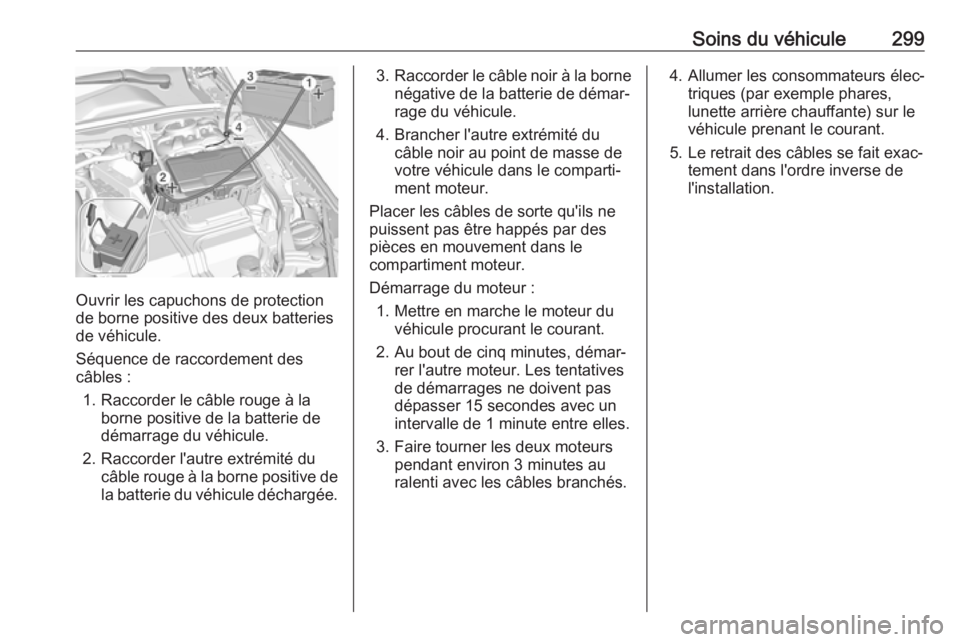

Soins du véhicule299
Ouvrir les capuchons de protection
de borne positive des deux batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage du véhicule.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie du véhicule déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage du véhicule.
4. Brancher l'autre extrémité du câble noir au point de masse de
votre véhicule dans le comparti‐
ment moteur.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au
ralenti avec les câbles branchés.4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

300Soins du véhiculeRemorquageRemorquage du véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer le tournevis
dans la fente sur le bord du capuchon. Libérer le capuchon en faisant douce‐ ment levier dessus.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 280.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Avertissement
Désactiver les systèmes d'assis‐
tance au conducteur comme le freinage d'urgence actif 3 215,
sans quoi le véhicule est suscep‐ tible de freiner automatiquement
pendant le remorquage.
Placer le levier sélecteur au point
mort.
Desserrer le frein de stationnement.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.

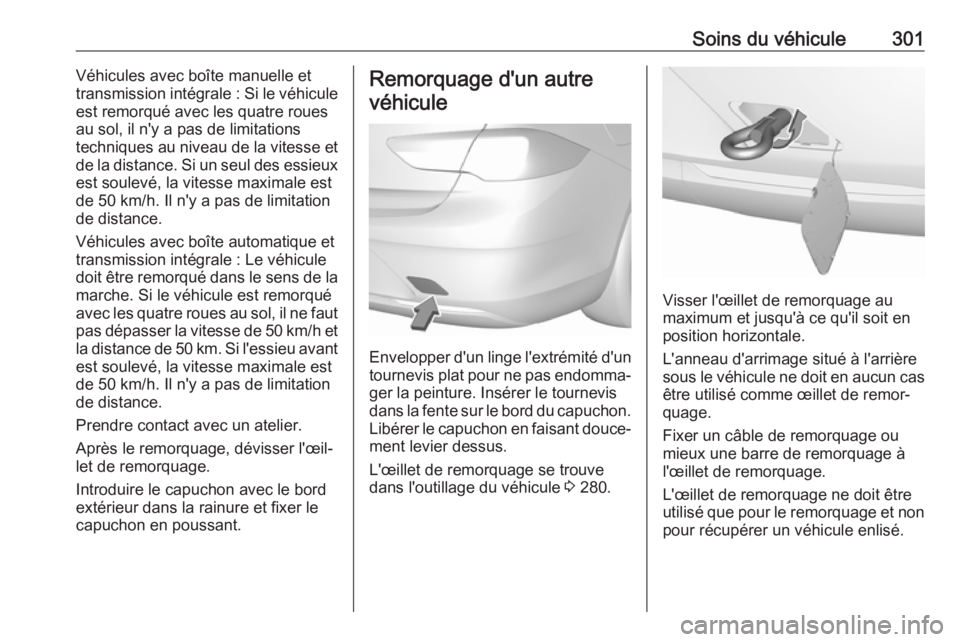

Soins du véhicule301Véhicules avec boîte manuelle et
transmission intégrale : Si le véhicule
est remorqué avec les quatre roues
au sol, il n'y a pas de limitations
techniques au niveau de la vitesse et de la distance. Si un seul des essieux est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation de distance.
Véhicules avec boîte automatique et
transmission intégrale : Le véhicule
doit être remorqué dans le sens de la
marche. Si le véhicule est remorqué
avec les quatre roues au sol, il ne faut pas dépasser la vitesse de 50 km/h et
la distance de 50 km. Si l'essieu avant
est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
extérieur dans la rainure et fixer le
capuchon en poussant.Remorquage d'un autre
véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer le tournevis
dans la fente sur le bord du capuchon. Libérer le capuchon en faisant douce‐ ment levier dessus.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 280.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.

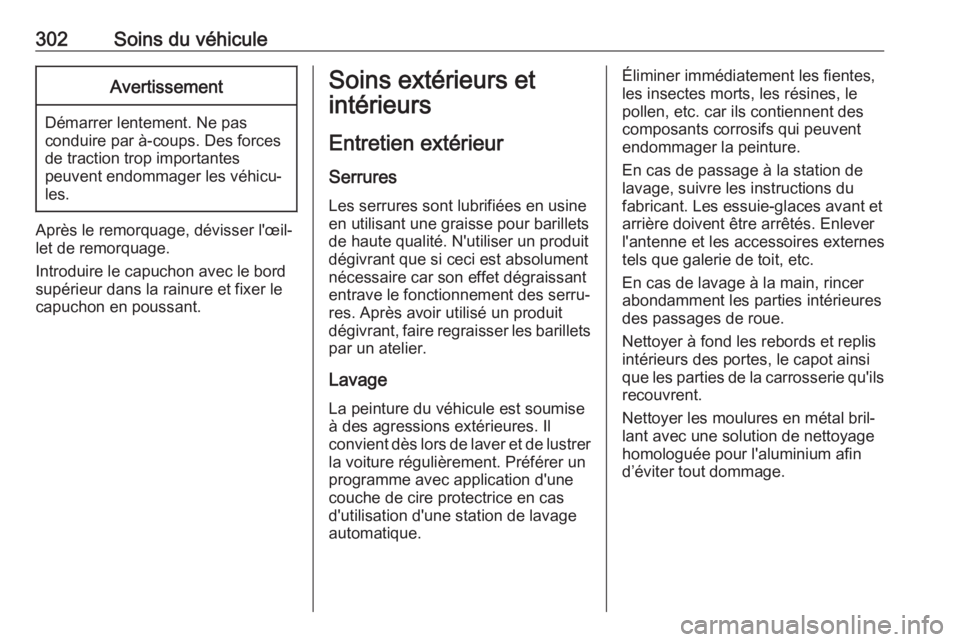

302Soins du véhiculeAvertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
supérieur dans la rainure et fixer le
capuchon en poussant.
Soins extérieurs et
intérieurs
Entretien extérieur Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit
dégivrant, faire regraisser les barillets
par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Les essuie-glaces avant et arrière doivent être arrêtés. Enlever
l'antenne et les accessoires externes
tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.

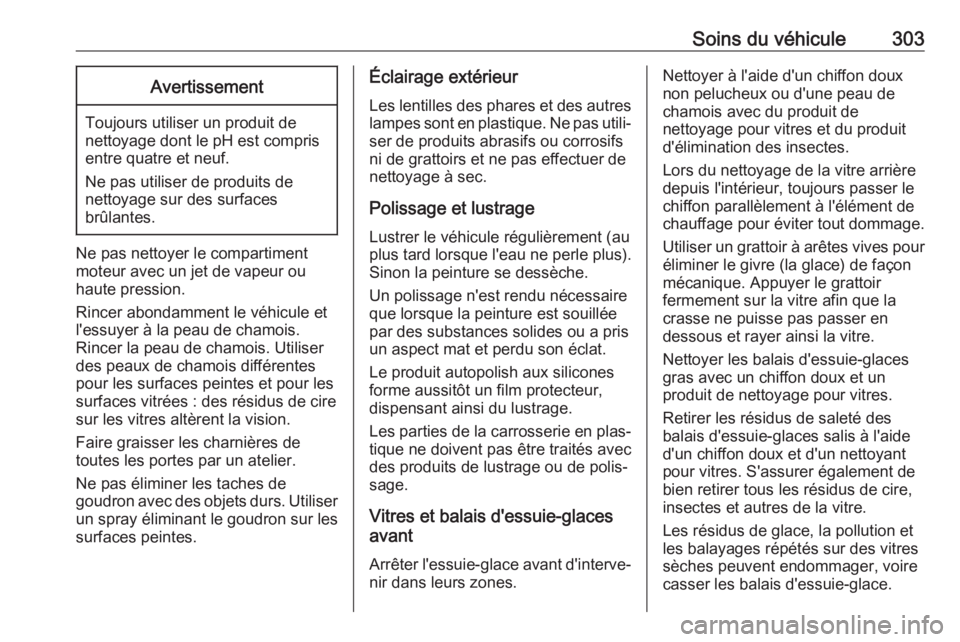

Soins du véhicule303Avertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.
Vitres et balais d'essuie-glaces
avant
Arrêter l'essuie-glace avant d'interve‐ nir dans leurs zones.Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de
chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.
Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.

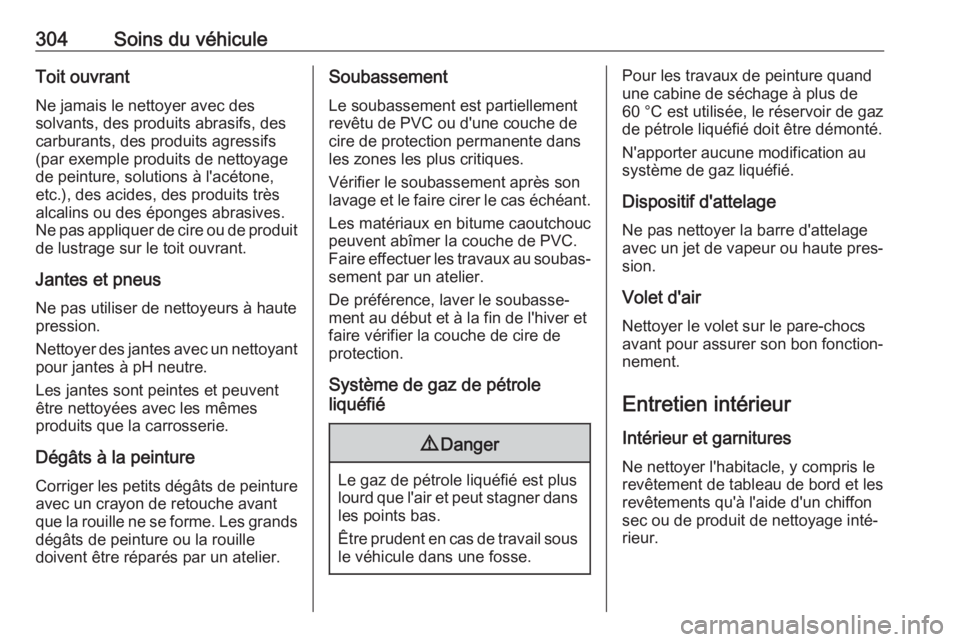

304Soins du véhiculeToit ouvrantNe jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très alcalins ou des éponges abrasives.
Ne pas appliquer de cire ou de produit
de lustrage sur le toit ouvrant.
Jantes et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.
Dégâts à la peinture Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.Soubassement
Le soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.
Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
Volet d'air
Nettoyer le volet sur le pare-chocs
avant pour assurer son bon fonction‐ nement.
Entretien intérieur Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon
sec ou de produit de nettoyage inté‐
rieur.

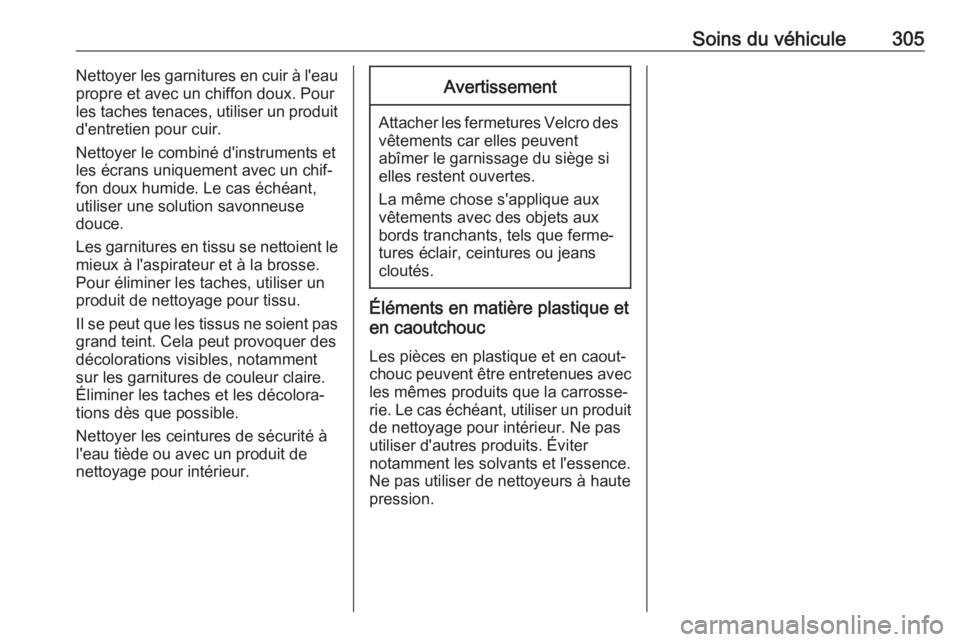

Soins du véhicule305Nettoyer les garnitures en cuir à l'eau
propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant,
utiliser une solution savonneuse
douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de nettoyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent
abîmer le garnissage du siège si
elles restent ouvertes.
La même chose s'applique aux
vêtements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.
Éléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit
de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter
notamment les solvants et l'essence.
Ne pas utiliser de nettoyeurs à haute
pression.

306Service et maintenanceService et
maintenanceInformations générales ..............306
Informations sur l'entretien ......306
Fluides, lubrifiants et pièces re‐
commandés ............................... 307
Fluides et lubrifiants recommandés ......................... 307Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 108.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule doit s'ef‐ fectuer tous les 30 000 km ou une fois
par an, selon l'échéance survenant
en premier. Un changement supplé‐
mentaire d'huile moteur et de filtre est
indiqué par le système de durée de
vie avant vidange du moteur, lorsque
cette opération est nécessaire avant
la maintenance.Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐
négro, Norvège, Pays-Bas, Pologne,
Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint-
Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 108.

Service et maintenance307Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐
que, conduite en montagne, conduite
sur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence de sable dans l'air et haute teneur enpoussières, conduite à haute altitude
et variations importantes de tempéra‐
ture. Dans ces conditions d'utilisation intenses, certains entretiens peuvent
être plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.Affichage d'entretien 3 108.
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le
kilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier
ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐
cial. Il constitue également un argu‐
ment positif lors de la revente du
véhicule.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement les produits
conformes aux spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit
par exemple la propreté du moteur, la protection contre l'usure et le contrôle
du vieillissement de l'huile, tandis que

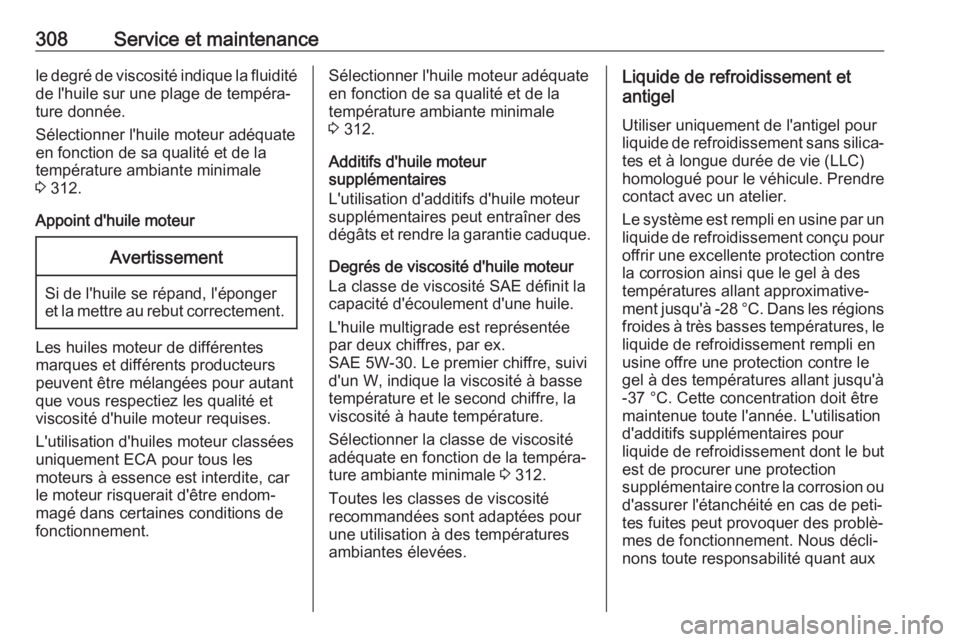

308Service et maintenancele degré de viscosité indique la fluiditéde l'huile sur une plage de tempéra‐
ture donnée.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 312.
Appoint d'huile moteurAvertissement
Si de l'huile se répand, l'éponger
et la mettre au rebut correctement.
Les huiles moteur de différentes
marques et différents producteurs
peuvent être mélangées pour autant
que vous respectiez les qualité et
viscosité d'huile moteur requises.
L'utilisation d'huiles moteur classéesuniquement ECA pour tous les
moteurs à essence est interdite, car
le moteur risquerait d'être endom‐
magé dans certaines conditions de
fonctionnement.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 312.
Additifs d'huile moteur
supplémentaires
L'utilisation d'additifs d'huile moteur
supplémentaires peut entraîner des
dégâts et rendre la garantie caduque.
Degrés de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex.
SAE 5W-30. Le premier chiffre, suivi
d'un W, indique la viscosité à basse
température et le second chiffre, la
viscosité à haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 312.
Toutes les classes de viscosité
recommandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐
tes et à longue durée de vie (LLC)
homologué pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un liquide de refroidissement conçu pour
offrir une excellente protection contre la corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les régions froides à très basses températures, le
liquide de refroidissement rempli en
usine offre une protection contre le
gel à des températures allant jusqu'à
-37 °C. Cette concentration doit être
maintenue toute l'année. L'utilisation
d'additifs supplémentaires pour
liquide de refroidissement dont le but
est de procurer une protection
supplémentaire contre la corrosion ou
d'assurer l'étanchéité en cas de peti‐
tes fuites peut provoquer des problè‐
mes de fonctionnement. Nous décli‐
nons toute responsabilité quant aux
