Njega vozila289

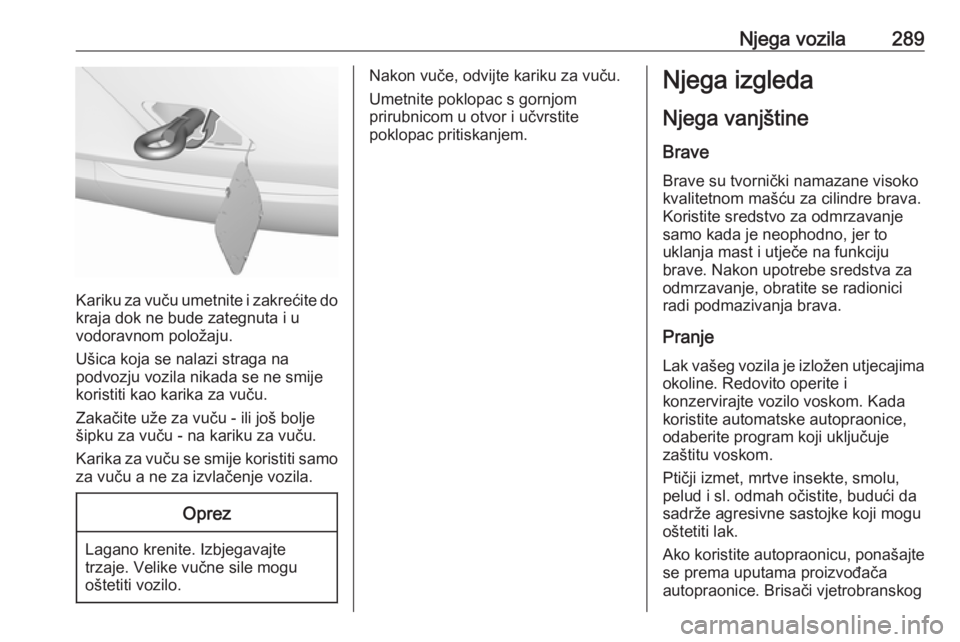

Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču - ili još bolje šipku za vuču - na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču.
Umetnite poklopac s gornjom
prirubnicom u otvor i učvrstite
poklopac pritiskanjem.Njega izgleda
Njega vanjštine BraveBrave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava. Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon upotrebe sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje Lak vašeg vozila je izložen utjecajima
okoline. Redovito operite i
konzervirajte vozilo voskom. Kada
koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu, pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisači vjetrobranskog

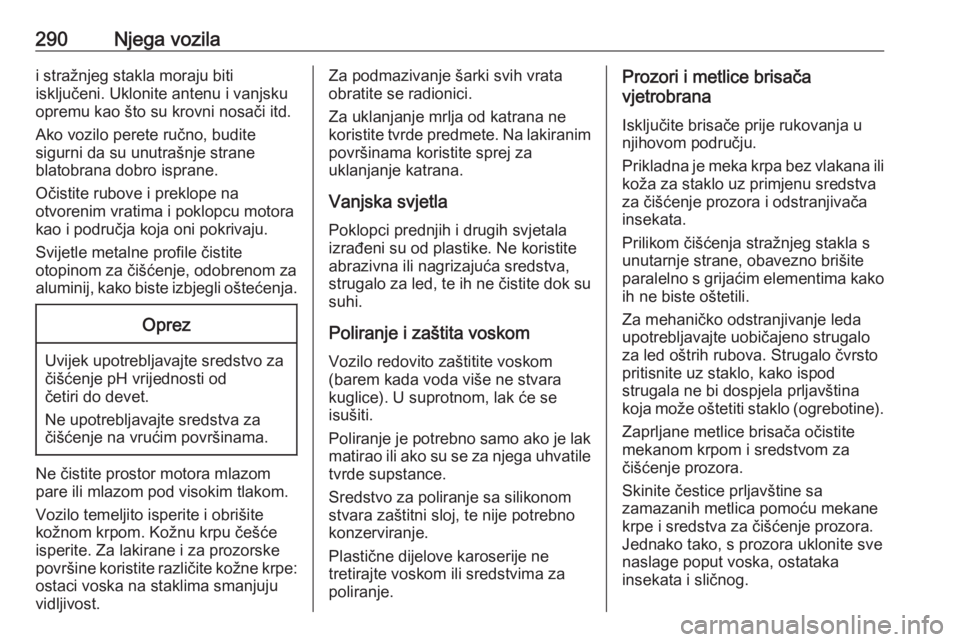

290Njega vozilai stražnjeg stakla moraju biti
isključeni. Uklonite antenu i vanjsku
opremu kao što su krovni nosači itd.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora
kao i područja koja oni pokrivaju.
Svijetle metalne profile čistite
otopinom za čišćenje, odobrenom za
aluminij, kako biste izbjegli oštećenja.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti od
četiri do devet.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Ne čistite prostor motora mlazom
pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske
površine koristite različite kožne krpe: ostaci voska na staklima smanjuju
vidljivost.
Za podmazivanje šarki svih vrata
obratite se radionici.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na lakiranim
površinama koristite sprej za
uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike. Ne koristite
abrazivna ili nagrizajuća sredstva,
strugalo za led, te ih ne čistite dok su
suhi.
Poliranje i zaštita voskom
Vozilo redovito zaštitite voskom
(barem kada voda više ne stvara
kuglice). U suprotnom, lak će se
isušiti.
Poliranje je potrebno samo ako je lak matirao ili ako su se za njega uhvatile
tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje.
Plastične dijelove karoserije ne
tretirajte voskom ili sredstvima za
poliranje.Prozori i metlice brisača
vjetrobrana
Isključite brisače prije rukovanja u
njihovom području.
Prikladna je meka krpa bez vlakana ili koža za staklo uz primjenu sredstva
za čišćenje prozora i odstranjivača
insekata.
Prilikom čišćenja stražnjeg stakla s
unutarnje strane, obavezno brišite
paralelno s grijaćim elementima kako
ih ne biste oštetili.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo (ogrebotine).
Zaprljane metlice brisača očistite
mekanom krpom i sredstvom za
čišćenje prozora.
Skinite čestice prljavštine sa
zamazanih metlica pomoću mekane
krpe i sredstva za čišćenje prozora. Jednako tako, s prozora uklonite svenaslage poput voska, ostataka
insekata i sličnog.

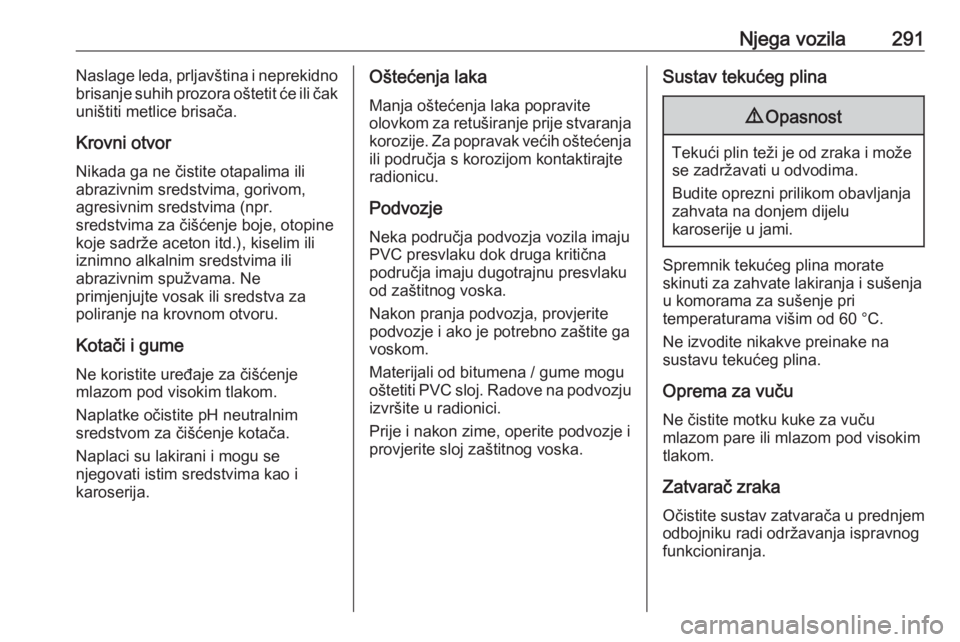

Njega vozila291Naslage leda, prljavština i neprekidno
brisanje suhih prozora oštetit će ili čak
uništiti metlice brisača.
Krovni otvor
Nikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (npr.
sredstvima za čišćenje boje, otopine
koje sadrže aceton itd.), kiselim ili
iznimno alkalnim sredstvima ili
abrazivnim spužvama. Ne
primjenjujte vosak ili sredstva za poliranje na krovnom otvoru.
Kotači i gume Ne koristite uređaje za čišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplaci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.Oštećenja laka
Manja oštećenja laka popravite
olovkom za retuširanje prije stvaranja
korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.
Podvozje
Neka područja podvozja vozila imaju
PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena / gume mogu
oštetiti PVC sloj. Radove na podvozju izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.Sustav tekućeg plina9 Opasnost
Tekući plin teži je od zraka i može
se zadržavati u odvodima.
Budite oprezni prilikom obavljanja
zahvata na donjem dijelu
karoserije u jami.
Spremnik tekućeg plina morate
skinuti za zahvate lakiranja i sušenja
u komorama za sušenje pri
temperaturama višim od 60 °C.
Ne izvodite nikakve preinake na
sustavu tekućeg plina.
Oprema za vučuNe čistite motku kuke za vuču
mlazom pare ili mlazom pod visokim tlakom.
Zatvarač zraka
Očistite sustav zatvarača u prednjem
odbojniku radi održavanja ispravnog
funkcioniranja.

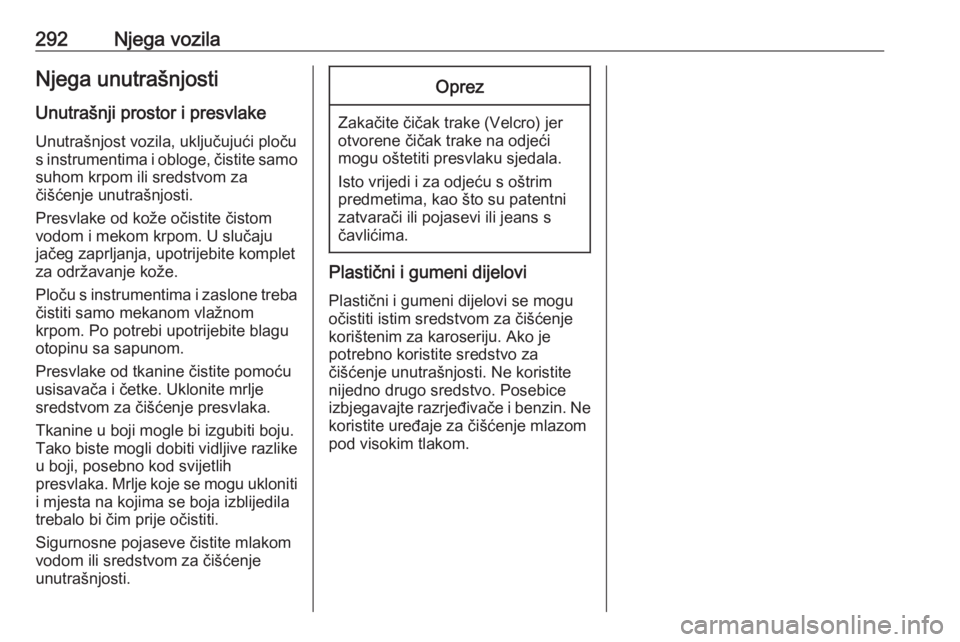

292Njega vozilaNjega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Presvlake od kože očistite čistom
vodom i mekom krpom. U slučaju
jačeg zaprljanja, upotrijebite komplet za održavanje kože.
Ploču s instrumentima i zaslone treba
čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom
vodom ili sredstvom za čišćenje
unutrašnjosti.Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.

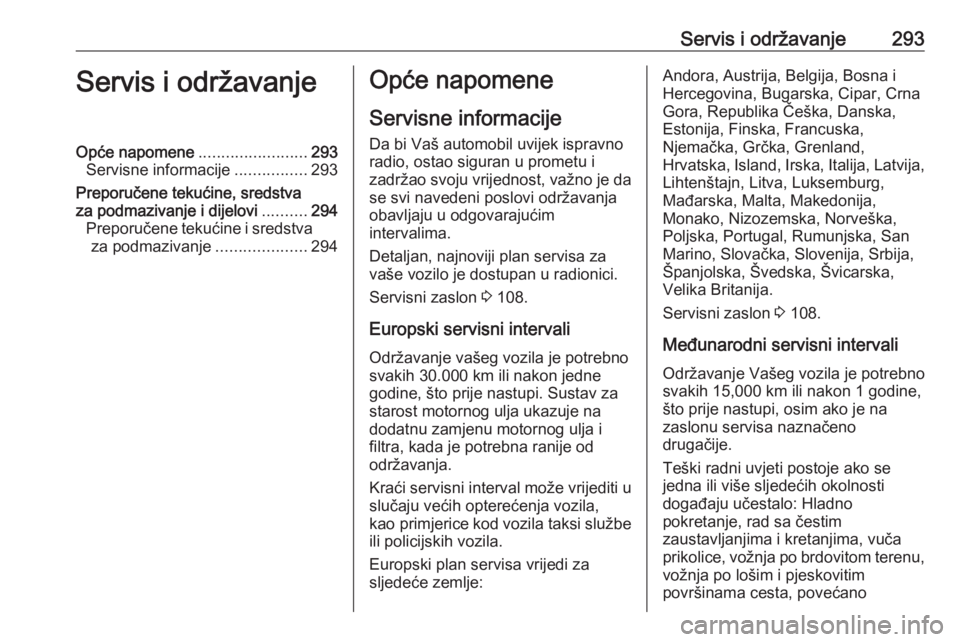

Servis i održavanje293Servis i održavanjeOpće napomene........................293
Servisne informacije ................293
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........294
Preporučene tekućine i sredstva za podmazivanje ....................294Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi navedeni poslovi održavanja
obavljaju u odgovarajućim
intervalima.
Detaljan, najnoviji plan servisa za
vaše vozilo je dostupan u radionici.
Servisni zaslon 3 108.
Europski servisni intervali
Održavanje vašeg vozila je potrebno
svakih 30.000 km ili nakon jedne
godine, što prije nastupi. Sustav za
starost motornog ulja ukazuje na
dodatnu zamjenu motornog ulja i
filtra, kada je potrebna ranije od
održavanja.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi službe
ili policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija,
Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Makedonija,
Monako, Nizozemska, Norveška,
Poljska, Portugal, Rumunjska, San
Marino, Slovačka, Slovenija, Srbija,
Španjolska, Švedska, Švicarska,
Velika Britanija.
Servisni zaslon 3 108.
Međunarodni servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 15,000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Teški radni uvjeti postoje ako se
jedna ili više sljedećih okolnosti
događaju učestalo: Hladno
pokretanje, rad sa čestim
zaustavljanjima i kretanjima, vuča
prikolice, vožnja po brdovitom terenu,
vožnja po lošim i pjeskovitim
površinama cesta, povećano

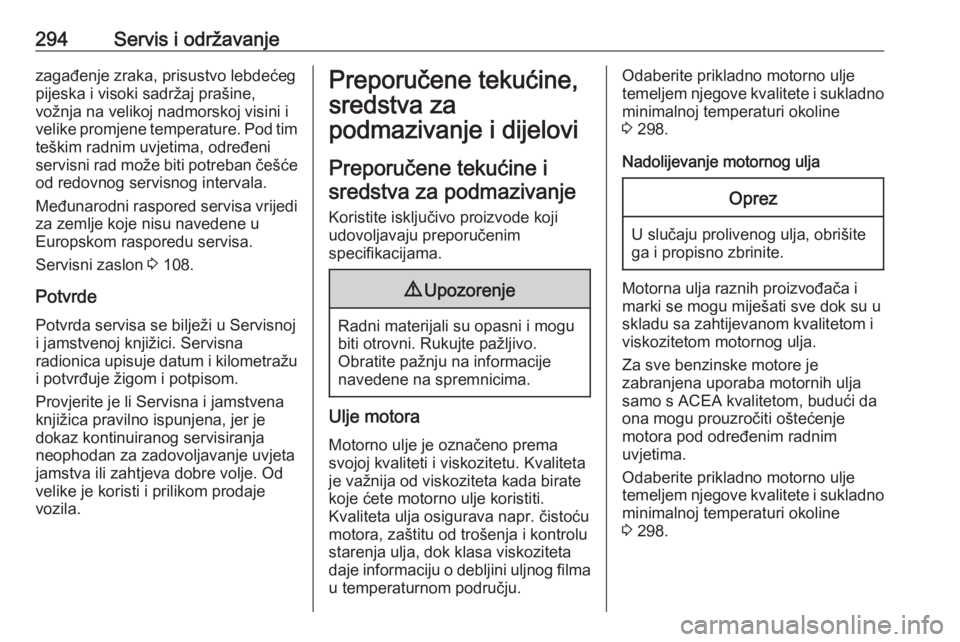

294Servis i održavanjezagađenje zraka, prisustvo lebdećegpijeska i visoki sadržaj prašine,
vožnja na velikoj nadmorskoj visini i
velike promjene temperature. Pod tim teškim radnim uvjetima, određeni
servisni rad može biti potreban češće od redovnog servisnog intervala.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 108.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Provjerite je li Servisna i jamstvena
knjižica pravilno ispunjena, jer je
dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje. Od
velike je koristi i prilikom prodaje
vozila.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite isključivo proizvode kojiudovoljavaju preporučenim
specifikacijama.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Ulje motora
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava napr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma
u temperaturnom području.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 298.
Nadolijevanje motornog uljaOprez
U slučaju prolivenog ulja, obrišite
ga i propisno zbrinite.
Motorna ulja raznih proizvođača i marki se mogu miješati sve dok su u
skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Za sve benzinske motore je
zabranjena uporaba motornih ulja
samo s ACEA kvalitetom, budući da
ona mogu prouzročiti oštećenje
motora pod određenim radnim
uvjetima.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 298.

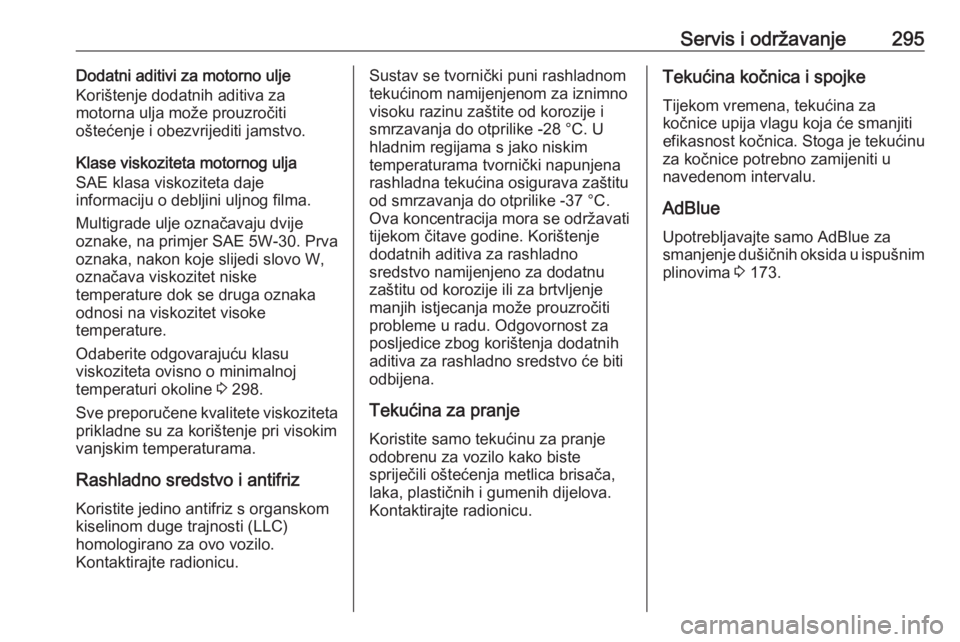

Servis i održavanje295Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 298.
Sve preporučene kvalitete viskoziteta
prikladne su za korištenje pri visokim
vanjskim temperaturama.
Rashladno sredstvo i antifriz
Koristite jedino antifriz s organskom
kiselinom duge trajnosti (LLC)
homologirano za ovo vozilo.
Kontaktirajte radionicu.Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije i smrzavanja do otprilike -28 °C. U
hladnim regijama s jako niskim
temperaturama tvornički napunjena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Ova koncentracija mora se održavati
tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Tekućina za pranje
Koristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača,
laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.Tekućina kočnica i spojke
Tijekom vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu
za kočnice potrebno zamijeniti u
navedenom intervalu.
AdBlue Upotrebljavajte samo AdBlue za
smanjenje dušičnih oksida u ispušnim
plinovima 3 173.

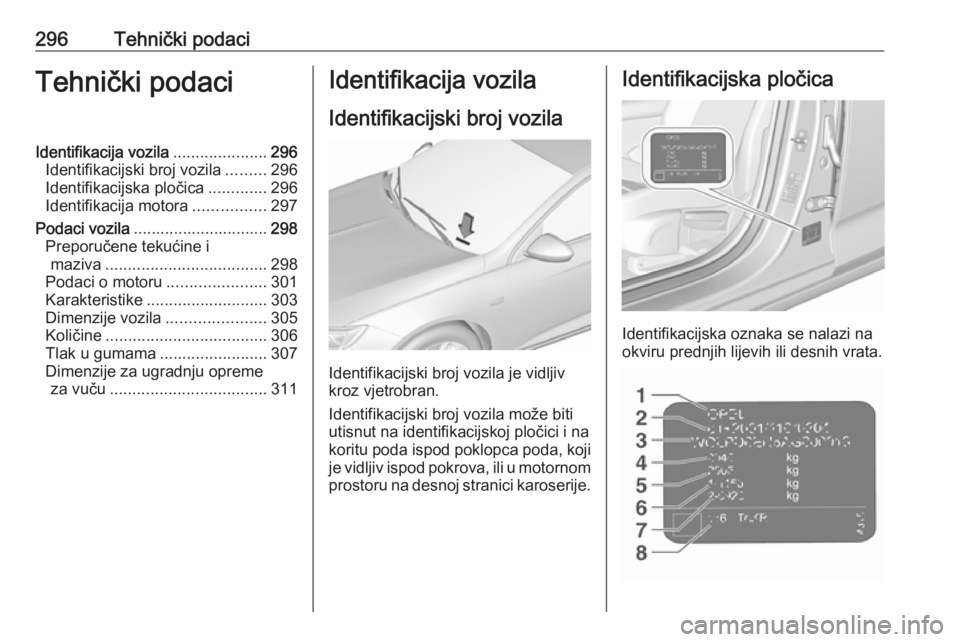

296Tehnički podaciTehnički podaciIdentifikacija vozila.....................296
Identifikacijski broj vozila .........296
Identifikacijska pločica .............296
Identifikacija motora ................297
Podaci vozila .............................. 298
Preporučene tekućine i maziva .................................... 298
Podaci o motoru ......................301
Karakteristike ........................... 303
Dimenzije vozila ......................305
Količine .................................... 306
Tlak u gumama ........................307
Dimenzije za ugradnju opreme za vuču ................................... 311Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila je vidljiv
kroz vjetrobran.
Identifikacijski broj vozila može biti
utisnut na identifikacijskoj pločici i na
koritu poda ispod poklopca poda, koji je vidljiv ispod pokrova, ili u motornom
prostoru na desnoj stranici karoserije.
Identifikacijska pločica
Identifikacijska oznaka se nalazi na
okviru prednjih lijevih ili desnih vrata.

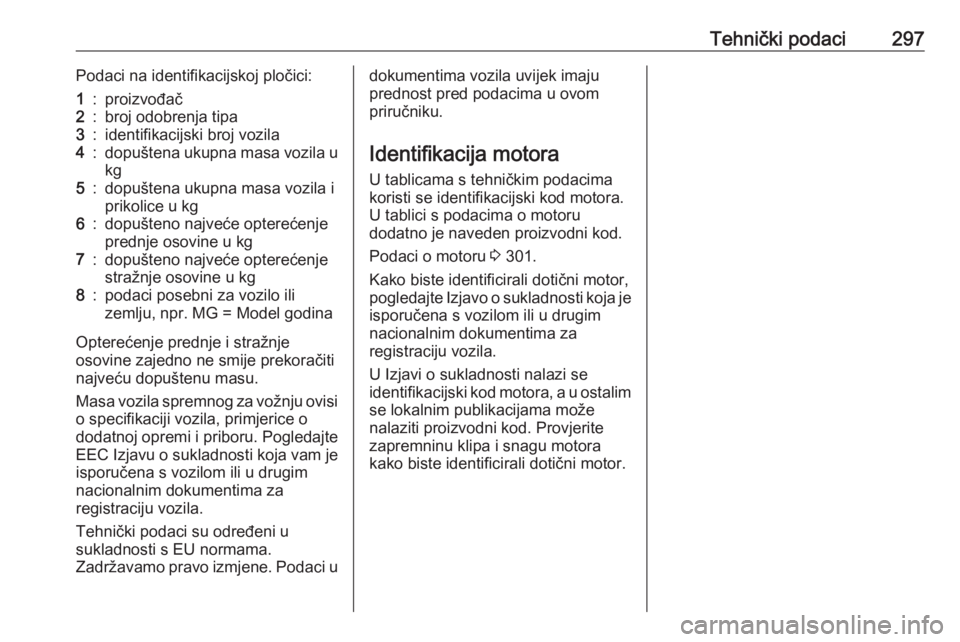

Tehnički podaci297Podaci na identifikacijskoj pločici:1:proizvođač2:broj odobrenja tipa3:identifikacijski broj vozila4:dopuštena ukupna masa vozila u
kg5:dopuštena ukupna masa vozila i
prikolice u kg6:dopušteno najveće opterećenje
prednje osovine u kg7:dopušteno najveće opterećenje
stražnje osovine u kg8:podaci posebni za vozilo ili
zemlju, npr. MG = Model godina
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu.
Masa vozila spremnog za vožnju ovisi
o specifikaciji vozila, primjerice o
dodatnoj opremi i priboru. Pogledajte
EEC Izjavu o sukladnosti koja vam je isporučena s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u
dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacija motora
U tablicama s tehničkim podacima
koristi se identifikacijski kod motora.
U tablici s podacima o motoru
dodatno je naveden proizvodni kod.
Podaci o motoru 3 301.
Kako biste identificirali dotični motor,
pogledajte Izjavo o sukladnosti koja je isporučena s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
U Izjavi o sukladnosti nalazi se
identifikacijski kod motora, a u ostalim se lokalnim publikacijama može
nalaziti proizvodni kod. Provjerite
zapremninu klipa i snagu motora
kako biste identificirali dotični motor.

298Tehnički podaciPodaci vozila
Preporučene tekućine i maziva
Europski raspored servisa Potrebna kvaliteta motornog uljaSve europske zemlje s europskim servisnim intervalom 3 293Kvaliteta motornog uljaBenzinski motori
D15XHL, D15XHTBenzinski motor D16SHTDiesel motoridexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Samo dizelski motori D20DTH, D20DTR: Ako gore navedene kvalitete nisu dostupne, možete koristiti najviše 1 l motornog
ulja kvalitete ACEA C3, jednom između svake zamjene ulja.
Klase viskoziteta motornog ulja
Sve europske zemlje s europskim servisnim intervalom 3 293Temperatura okolineBenzinski i diesel motorido -25 °CSAE 0W-20 ili SAE 0W-30 ili SAE 0W-40SAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-20 ili SAE 0W-30 ili SAE 0W-40
