OPEL INSIGNIA BREAK 2019.5 Priručnik za vlasnika (in Croatian)

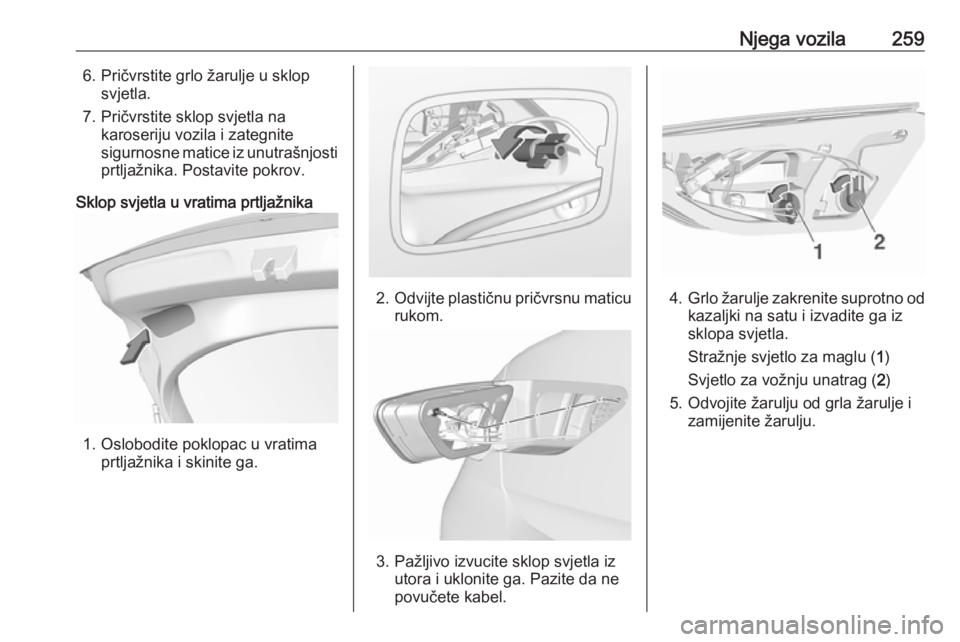

Njega vozila2596. Pričvrstite grlo žarulje u sklopsvjetla.
7. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.

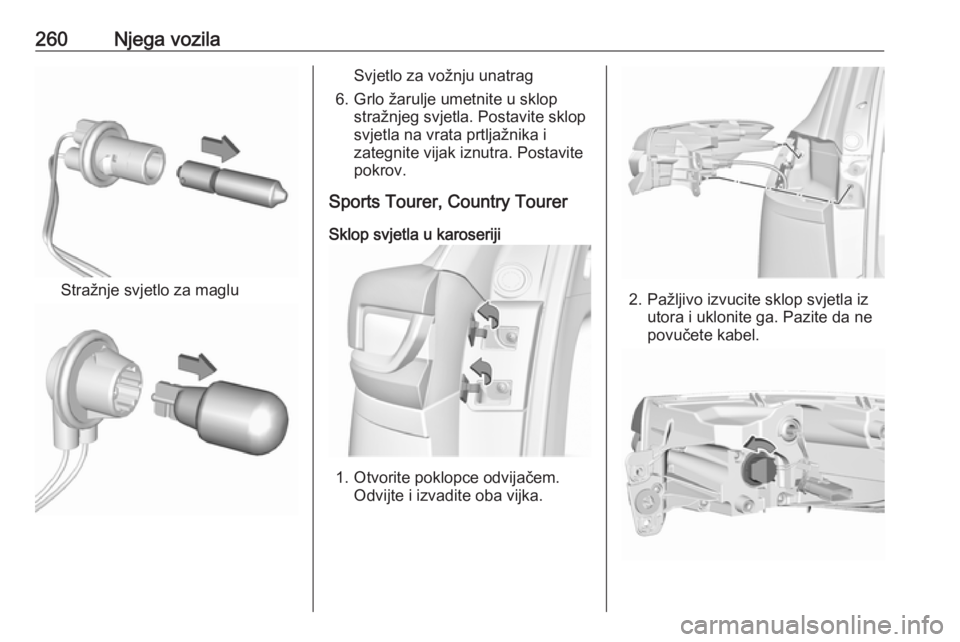

260Njega vozila
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Sports Tourer, Country Tourer
Sklop svjetla u karoseriji
1. Otvorite poklopce odvijačem. Odvijte i izvadite oba vijka.
2. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da ne
povučete kabel.

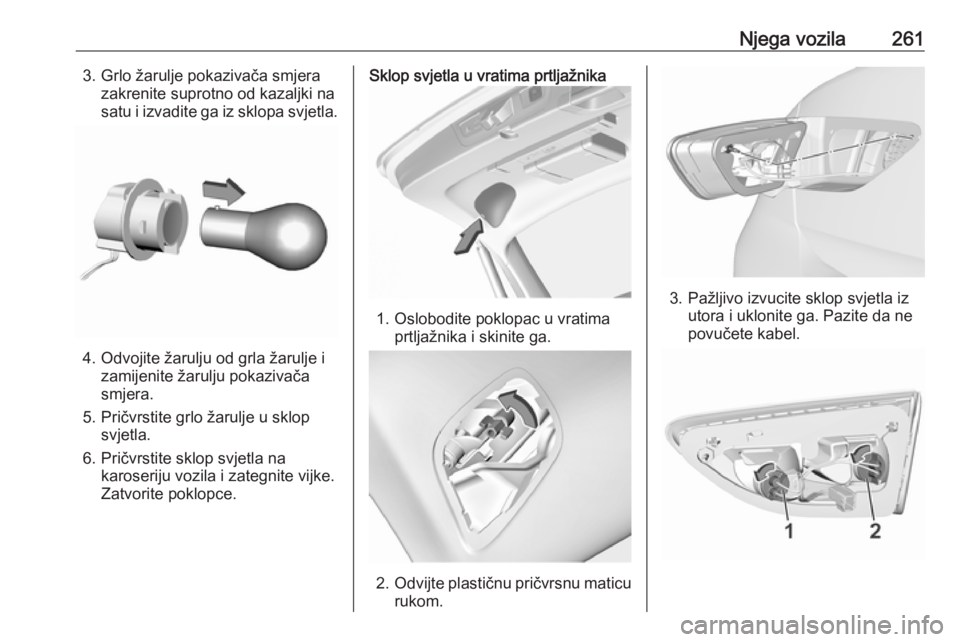

Njega vozila2613. Grlo žarulje pokazivača smjerazakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
4. Odvojite žarulju od grla žarulje i zamijenite žarulju pokazivača
smjera.
5. Pričvrstite grlo žarulje u sklop svjetla.
6. Pričvrstite sklop svjetla na karoseriju vozila i zategnite vijke.
Zatvorite poklopce.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.

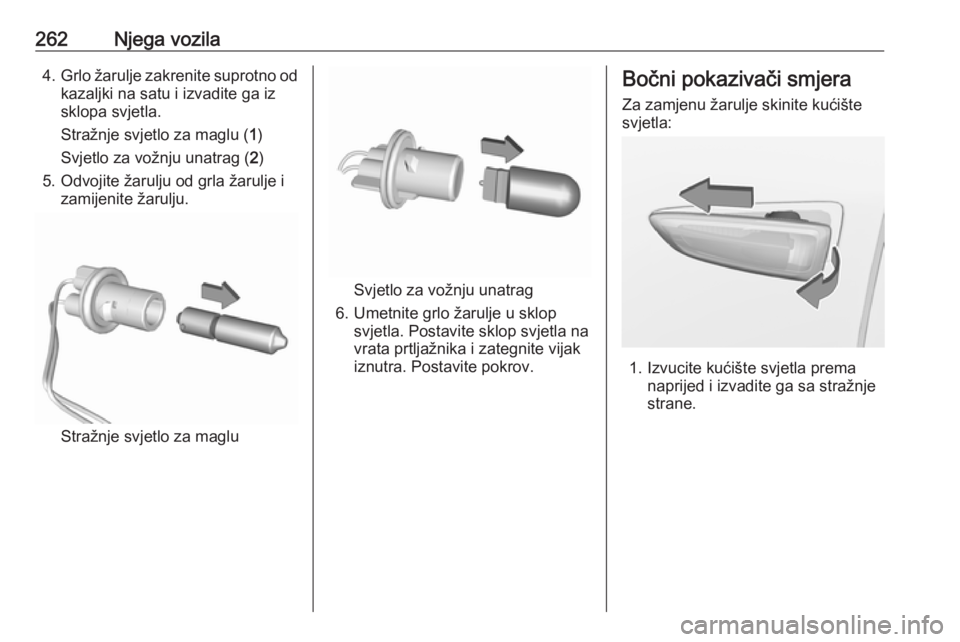

262Njega vozila4.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla na
vrata prtljažnika i zategnite vijak
iznutra. Postavite pokrov.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.

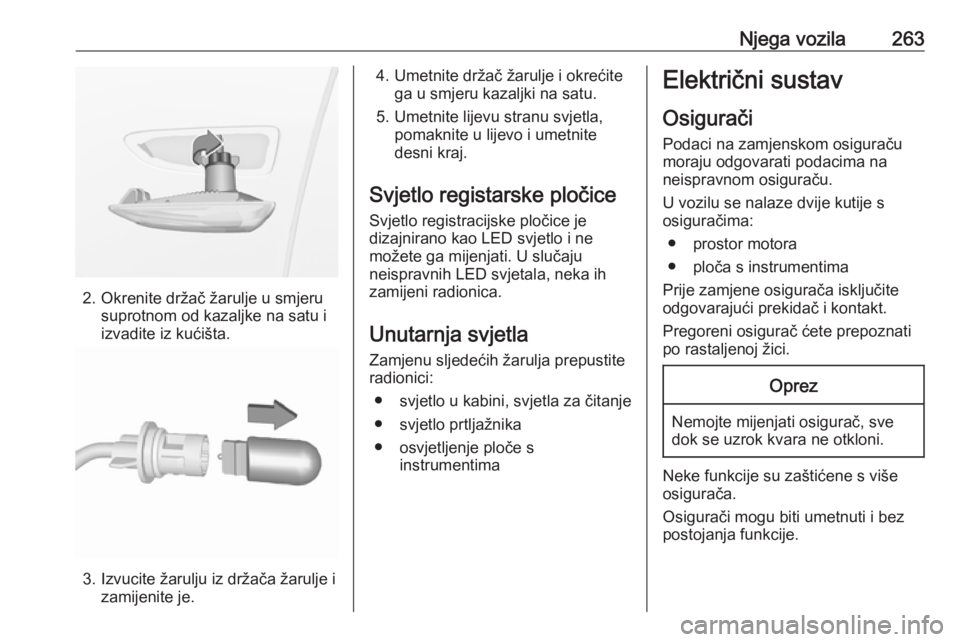

Njega vozila263
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

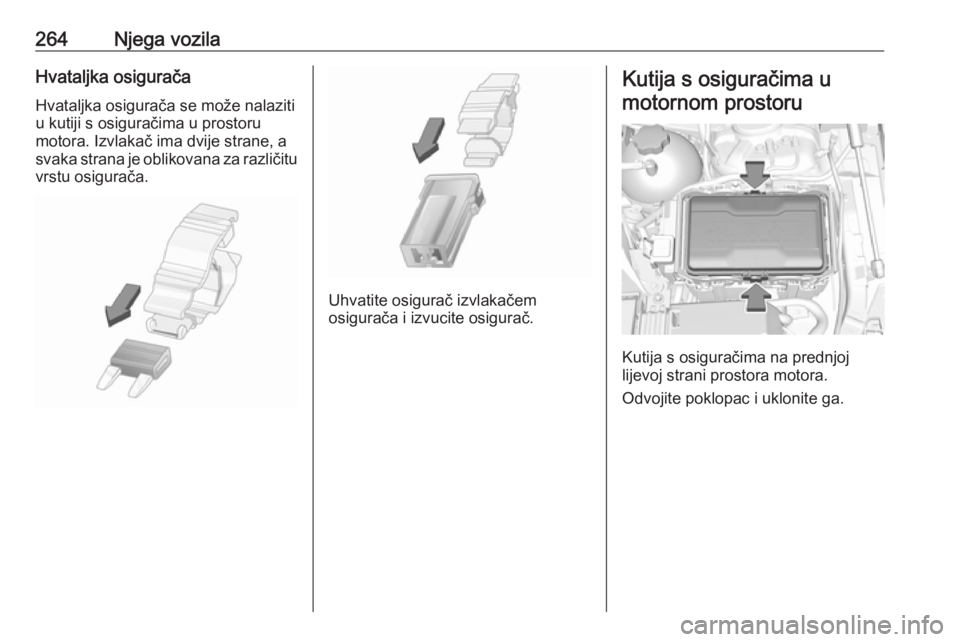

264Njega vozilaHvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

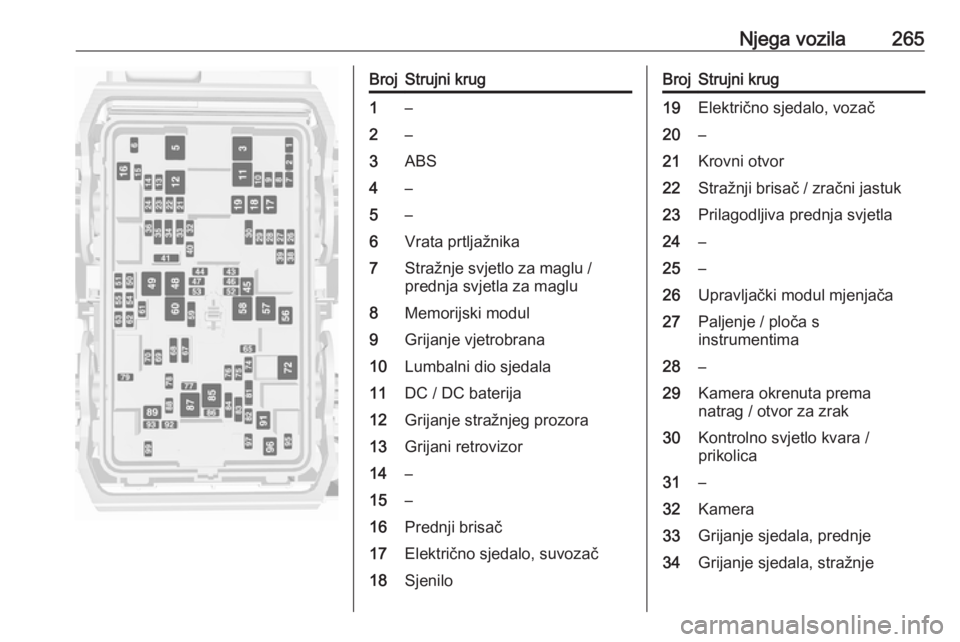

Njega vozila265BrojStrujni krug1–2–3ABS4–5–6Vrata prtljažnika7Stražnje svjetlo za maglu /
prednja svjetla za maglu8Memorijski modul9Grijanje vjetrobrana10Lumbalni dio sjedala11DC / DC baterija12Grijanje stražnjeg prozora13Grijani retrovizor14–15–16Prednji brisač17Električno sjedalo, suvozač18SjeniloBrojStrujni krug19Električno sjedalo, vozač20–21Krovni otvor22Stražnji brisač / zračni jastuk23Prilagodljiva prednja svjetla24–25–26Upravljački modul mjenjača27Paljenje / ploča s
instrumentima28–29Kamera okrenuta prema
natrag / otvor za zrak30Kontrolno svjetlo kvara /
prikolica31–32Kamera33Grijanje sjedala, prednje34Grijanje sjedala, stražnje

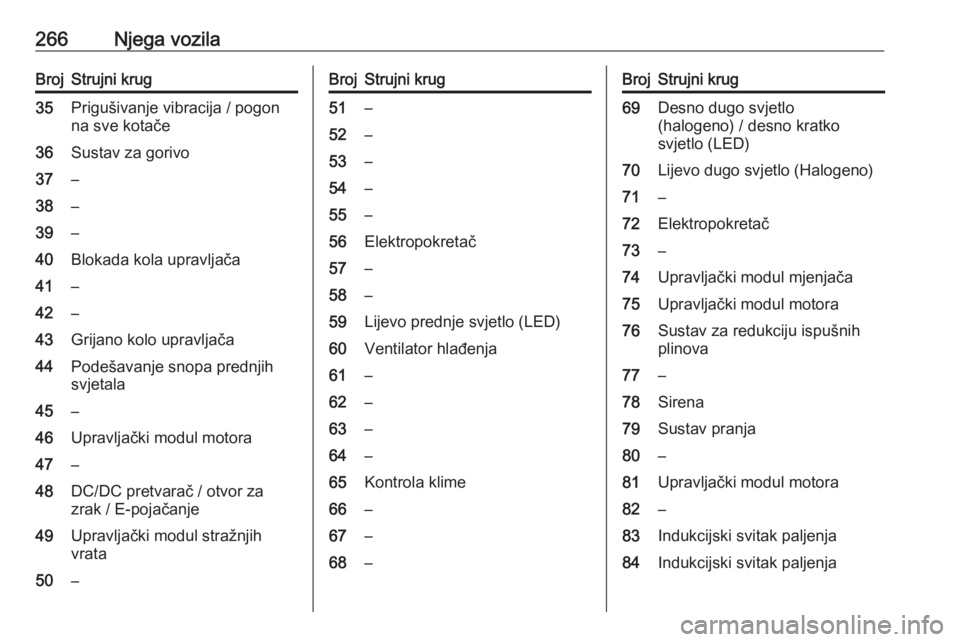

266Njega vozilaBrojStrujni krug35Prigušivanje vibracija / pogon
na sve kotače36Sustav za gorivo37–38–39–40Blokada kola upravljača41–42–43Grijano kolo upravljača44Podešavanje snopa prednjih
svjetala45–46Upravljački modul motora47–48DC/DC pretvarač / otvor za
zrak / E-pojačanje49Upravljački modul stražnjih
vrata50–BrojStrujni krug51–52–53–54–55–56Elektropokretač57–58–59Lijevo prednje svjetlo (LED)60Ventilator hlađenja61–62–63–64–65Kontrola klime66–67–68–BrojStrujni krug69Desno dugo svjetlo
(halogeno) / desno kratko
svjetlo (LED)70Lijevo dugo svjetlo (Halogeno)71–72Elektropokretač73–74Upravljački modul mjenjača75Upravljački modul motora76Sustav za redukciju ispušnih
plinova77–78Sirena79Sustav pranja80–81Upravljački modul motora82–83Indukcijski svitak paljenja84Indukcijski svitak paljenja

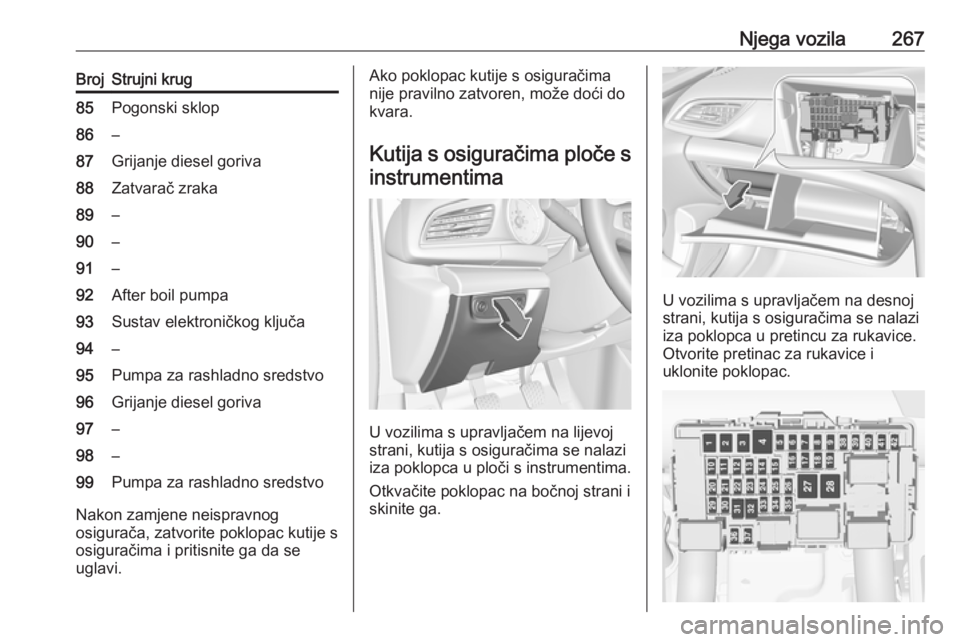

Njega vozila267BrojStrujni krug85Pogonski sklop86–87Grijanje diesel goriva88Zatvarač zraka89–90–91–92After boil pumpa93Sustav elektroničkog ključa94–95Pumpa za rashladno sredstvo96Grijanje diesel goriva97–98–99Pumpa za rashladno sredstvo
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima.
Otkvačite poklopac na bočnoj strani i
skinite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.

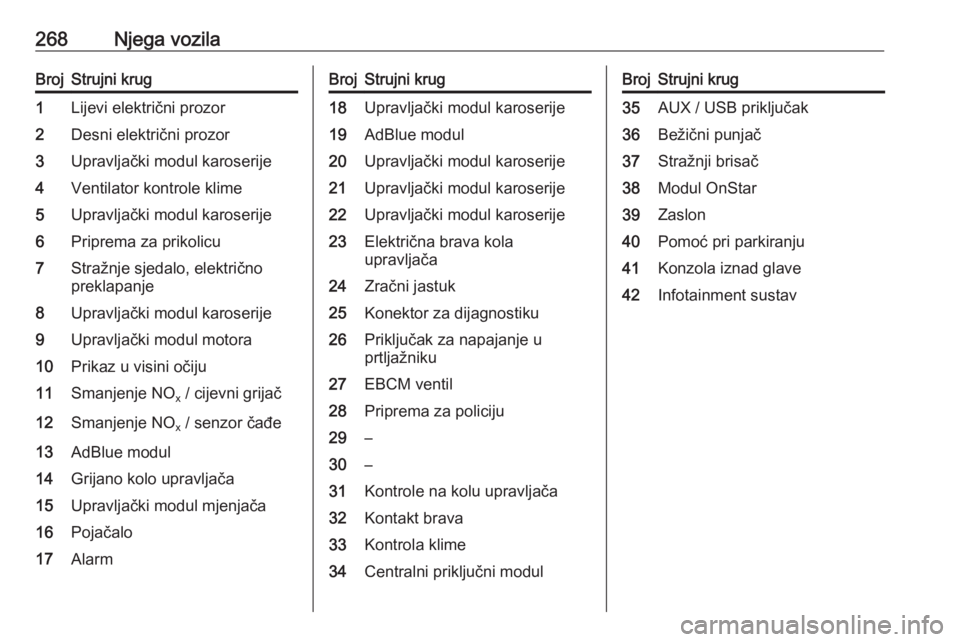

268Njega vozilaBrojStrujni krug1Lijevi električni prozor2Desni električni prozor3Upravljački modul karoserije4Ventilator kontrole klime5Upravljački modul karoserije6Priprema za prikolicu7Stražnje sjedalo, električno
preklapanje8Upravljački modul karoserije9Upravljački modul motora10Prikaz u visini očiju11Smanjenje NO x / cijevni grijač12Smanjenje NO
x / senzor čađe13AdBlue modul14Grijano kolo upravljača15Upravljački modul mjenjača16Pojačalo17AlarmBrojStrujni krug18Upravljački modul karoserije19AdBlue modul20Upravljački modul karoserije21Upravljački modul karoserije22Upravljački modul karoserije23Električna brava kola
upravljača24Zračni jastuk25Konektor za dijagnostiku26Priključak za napajanje u
prtljažniku27EBCM ventil28Priprema za policiju29–30–31Kontrole na kolu upravljača32Kontakt brava33Kontrola klime34Centralni priključni modulBrojStrujni krug35AUX / USB priključak36Bežični punjač37Stražnji brisač38Modul OnStar39Zaslon40Pomoć pri parkiranju41Konzola iznad glave42Infotainment sustav
