OPEL INSIGNIA BREAK 2019.5 Sürücü El Kitabı (in Turkish)

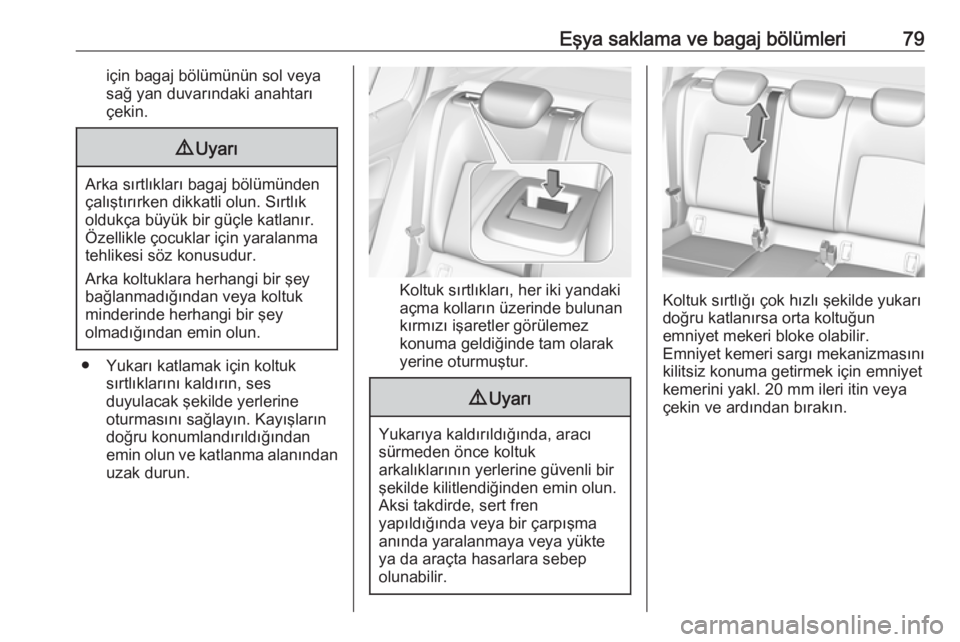

Eşya saklama ve bagaj bölümleri79için bagaj bölümünün sol veya
sağ yan duvarındaki anahtarı
çekin.9 Uyarı
Arka sırtlıkları bagaj bölümünden
çalıştırırken dikkatli olun. Sırtlık
oldukça büyük bir güçle katlanır.
Özellikle çocuklar için yaralanma
tehlikesi söz konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın. Kayışların
doğru konumlandırıldığından
emin olun ve katlanma alanından
uzak durun.
Koltuk sırtlıkları, her iki yandaki
açma kolların üzerinde bulunan
kırmızı işaretler görülemez
konuma geldiğinde tam olarak
yerine oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.

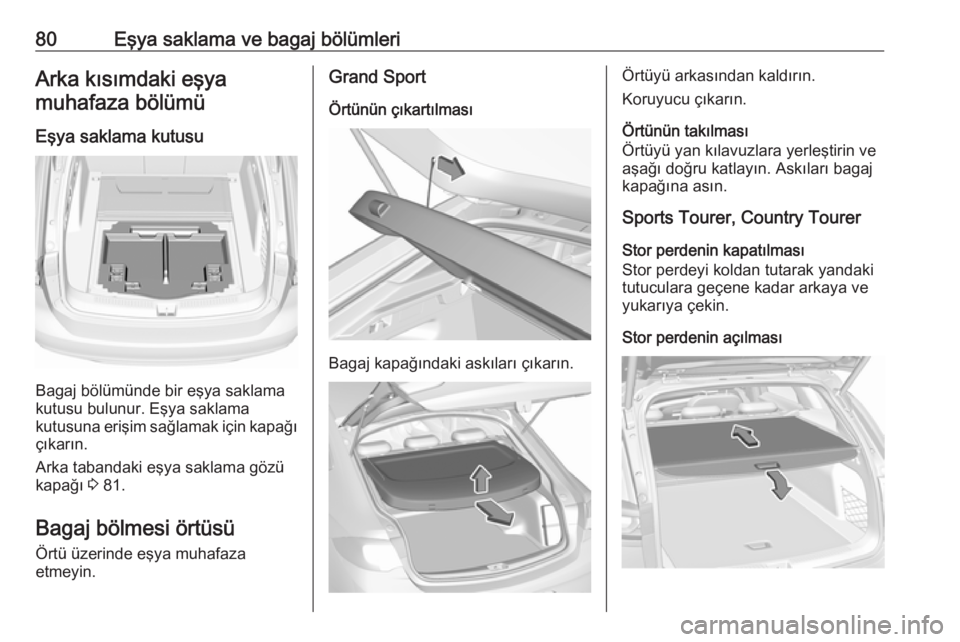

80Eşya saklama ve bagaj bölümleriArka kısımdaki eşyamuhafaza bölümü
Eşya saklama kutusu
Bagaj bölümünde bir eşya saklama
kutusu bulunur. Eşya saklama
kutusuna erişim sağlamak için kapağı
çıkarın.
Arka tabandaki eşya saklama gözü
kapağı 3 81.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
Grand Sport
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
Örtüyü arkasından kaldırın.
Koruyucu çıkarın.
Örtünün takılması
Örtüyü yan kılavuzlara yerleştirin ve aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports Tourer, Country Tourer
Stor perdenin kapatılması
Stor perdeyi koldan tutarak yandaki
tutuculara geçene kadar arkaya ve
yukarıya çekin.
Stor perdenin açılması

Eşya saklama ve bagaj bölümleri81Stor perde kolunu arkaya ve aşağı
çekin. Örtü otomatik olarak toplanır.
Stor perdenin yükleme konumunda
açılması
Stor perde kolunu bastırın.
Stor perdenin arka tarafı otomatik
olarak yukarıya doğru yönlendirilir.
Stor perdenin sökülmesi
Stor perdeyi açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Stor perdeyi önce sağ taraftan
kaldırın ve yan tutuculardan çıkarın.
Stor perdenin takılması
Stor perdenin son tarafını girintiye
sokun, ardından da serbest bırakma kolunu yukarı çekin.
Stor perdenin sağ tarafını tutup
girintiye sokun ve geçirin.
Arka tabandaki eşya
saklama gözü kapağı
Grand Sport
Arka taban kapağı çıkarılabilir.
Kapağı halkasından tutup kaldırın ve
çıkarın.
Sports Tourer, Country Tourer Arka taban kapağı yukarı katlanabilir.

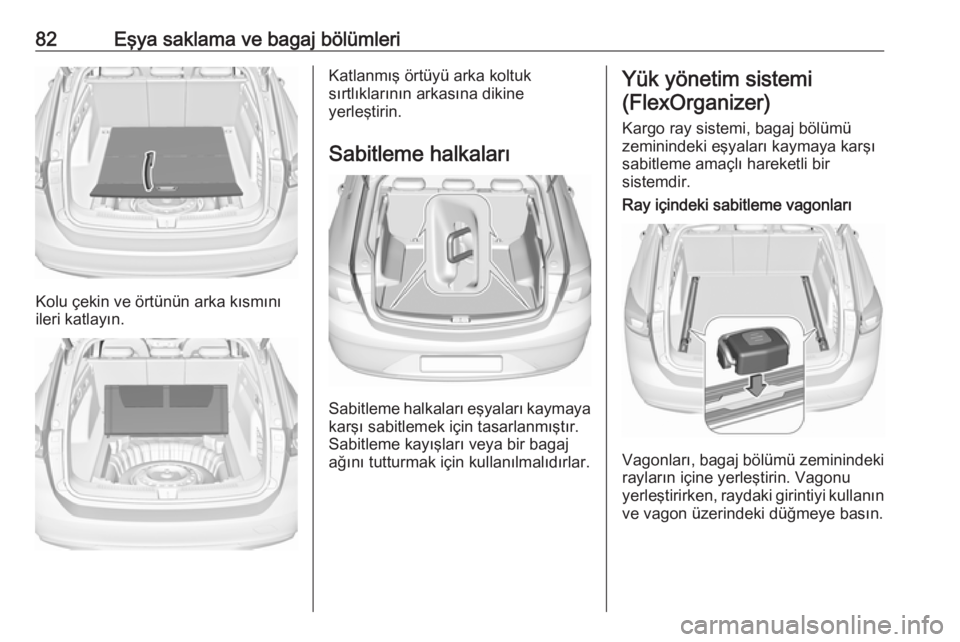

82Eşya saklama ve bagaj bölümleri
Kolu çekin ve örtünün arka kısmını
ileri katlayın.
Katlanmış örtüyü arka koltuk
sırtlıklarının arkasına dikine
yerleştirin.
Sabitleme halkaları
Sabitleme halkaları eşyaları kaymaya
karşı sabitlemek için tasarlanmıştır.
Sabitleme kayışları veya bir bagaj ağını tutturmak için kullanılmalıdırlar.
Yük yönetim sistemi
(FlexOrganizer)
Kargo ray sistemi, bagaj bölümü
zeminindeki eşyaları kaymaya karşı
sabitleme amaçlı hareketli bir
sistemdir.Ray içindeki sabitleme vagonları
Vagonları, bagaj bölümü zeminindeki
rayların içine yerleştirin. Vagonu
yerleştirirken, raydaki girintiyi kullanın ve vagon üzerindeki düğmeye basın.

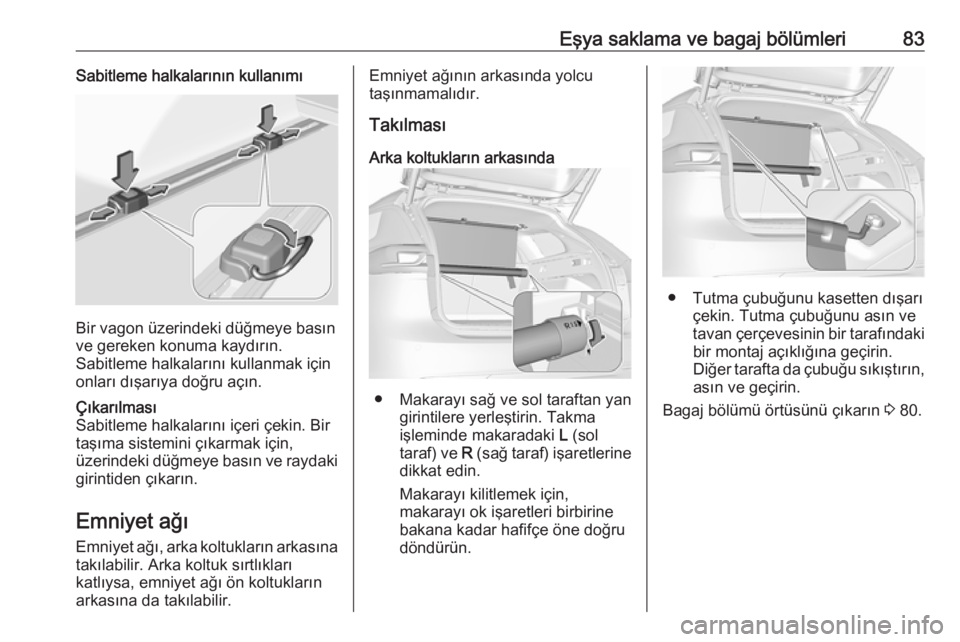

Eşya saklama ve bagaj bölümleri83Sabitleme halkalarının kullanımı
Bir vagon üzerindeki düğmeye basın
ve gereken konuma kaydırın.
Sabitleme halkalarını kullanmak için
onları dışarıya doğru açın.
Çıkarılması
Sabitleme halkalarını içeri çekin. Bir taşıma sistemini çıkarmak için,
üzerindeki düğmeye basın ve raydaki
girintiden çıkarın.
Emniyet ağı
Emniyet ağı, arka koltukların arkasına
takılabilir. Arka koltuk sırtlıkları
katlıysa, emniyet ağı ön koltukların
arkasına da takılabilir.
Emniyet ağının arkasında yolcu
taşınmamalıdır.
Takılması
Arka koltukların arkasında
● Makarayı sağ ve sol taraftan yan girintilere yerleştirin. Takma
işleminde makaradaki L (sol
taraf) ve R (sağ taraf) işaretlerine
dikkat edin.
Makarayı kilitlemek için,
makarayı ok işaretleri birbirine
bakana kadar hafifçe öne doğru
döndürün.
● Tutma çubuğunu kasetten dışarı çekin. Tutma çubuğunu asın ve
tavan çerçevesinin bir tarafındaki bir montaj açıklığına geçirin.
Diğer tarafta da çubuğu sıkıştırın,
asın ve geçirin.
Bagaj bölümü örtüsünü çıkarın 3 80.

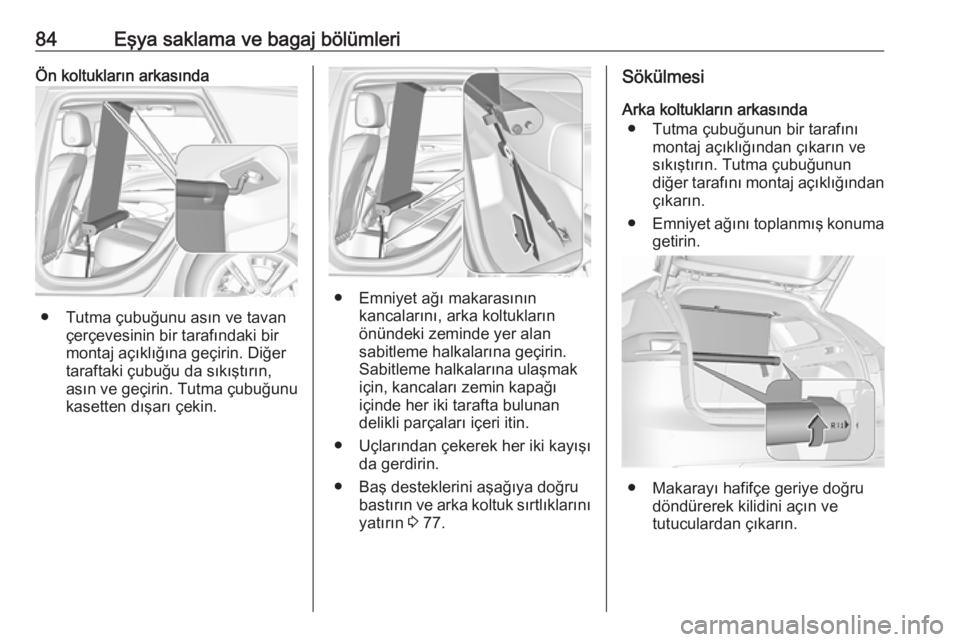

84Eşya saklama ve bagaj bölümleriÖn koltukların arkasında
● Tutma çubuğunu asın ve tavançerçevesinin bir tarafındaki bir
montaj açıklığına geçirin. Diğer
taraftaki çubuğu da sıkıştırın,
asın ve geçirin. Tutma çubuğunu
kasetten dışarı çekin.
● Emniyet ağı makarasının kancalarını, arka koltukların
önündeki zeminde yer alan
sabitleme halkalarına geçirin.
Sabitleme halkalarına ulaşmak
için, kancaları zemin kapağı
içinde her iki tarafta bulunan
delikli parçaları içeri itin.
● Uçlarından çekerek her iki kayışı da gerdirin.
● Baş desteklerini aşağıya doğru bastırın ve arka koltuk sırtlıklarınıyatırın 3 77.
Sökülmesi
Arka koltukların arkasında ● Tutma çubuğunun bir tarafını montaj açıklığından çıkarın ve
sıkıştırın. Tutma çubuğunun
diğer tarafını montaj açıklığından
çıkarın.
● Emniyet ağını toplanmış konuma
getirin.
● Makarayı hafifçe geriye doğru
döndürerek kilidini açın ve
tutuculardan çıkarın.

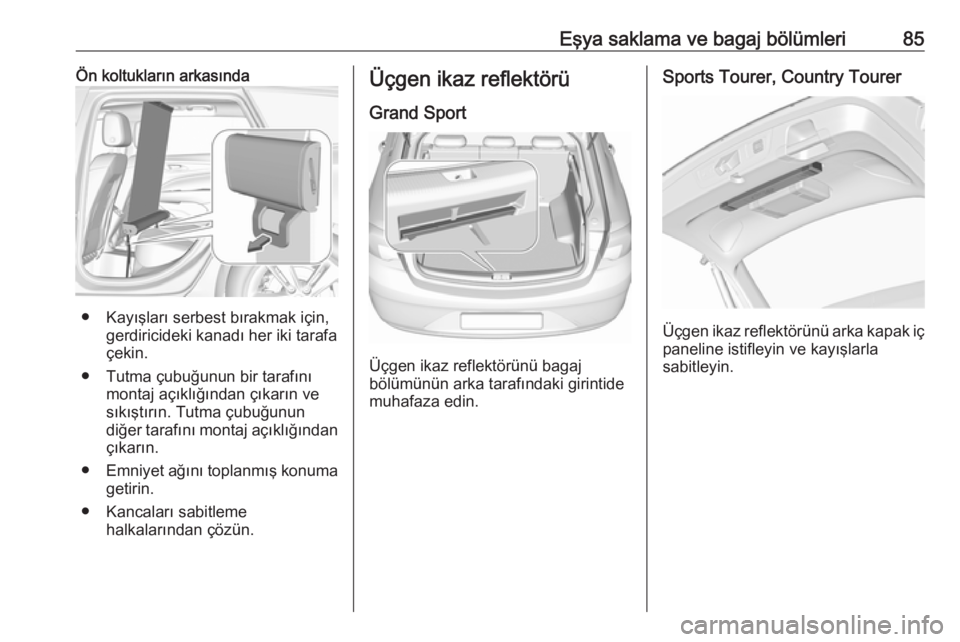

Eşya saklama ve bagaj bölümleri85Ön koltukların arkasında
● Kayışları serbest bırakmak için,gerdiricideki kanadı her iki tarafa
çekin.
● Tutma çubuğunun bir tarafını montaj açıklığından çıkarın ve
sıkıştırın. Tutma çubuğunun
diğer tarafını montaj açıklığından çıkarın.
● Emniyet ağını toplanmış konuma
getirin.
● Kancaları sabitleme halkalarından çözün.
Üçgen ikaz reflektörü
Grand Sport
Üçgen ikaz reflektörünü bagaj
bölümünün arka tarafındaki girintide
muhafaza edin.
Sports Tourer, Country Tourer
Üçgen ikaz reflektörünü arka kapak iç paneline istifleyin ve kayışlarla
sabitleyin.

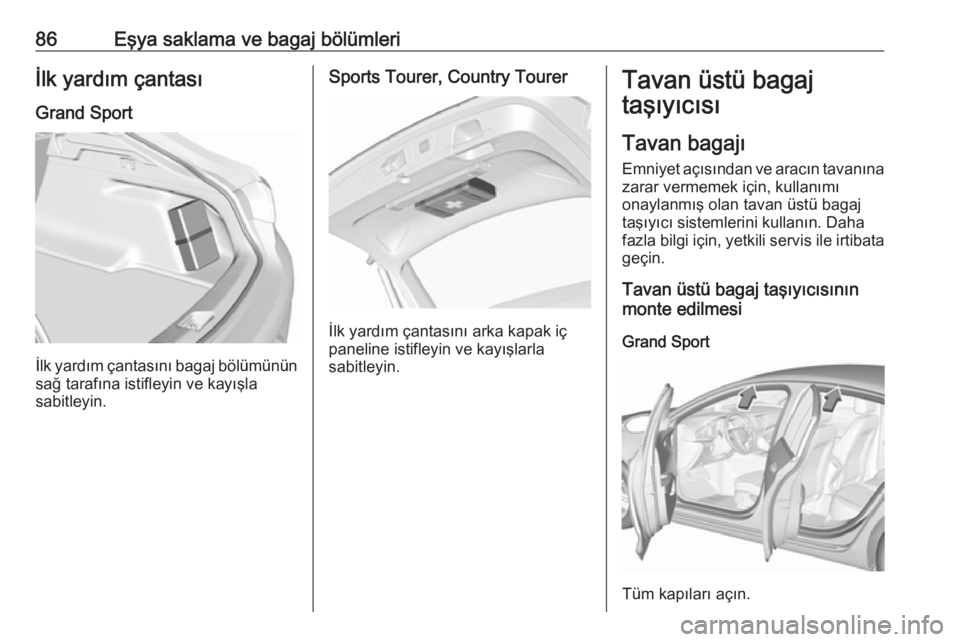

86Eşya saklama ve bagaj bölümleriİlk yardım çantasıGrand Sport
İlk yardım çantasını bagaj bölümünün sağ tarafına istifleyin ve kayışla
sabitleyin.
Sports Tourer, Country Tourer
İlk yardım çantasını arka kapak iç
paneline istifleyin ve kayışlarla
sabitleyin.
Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, kullanımı
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini kullanın. Daha
fazla bilgi için, yetkili servis ile irtibata geçin.
Tavan üstü bagaj taşıyıcısının
monte edilmesi
Grand Sport
Tüm kapıları açın.

Eşya saklama ve bagaj bölümleri87Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
Tavan bagajını, ürünle birlikte verilen
montaj talimatlarına göre sabitleyin.
Kullanılmayan tavan bagajını sökün.
Sports Tourer, Country Tourer
Tavan raylarının ikisinde de montaj
noktaları bulunmaktadır.
Tavan bagajını, tavan bagajıyla
birlikte verilen montaj talimatlarına uygun şekilde ilk iki montaj noktasına
sabitleyin.
Kullanılmayan tavan bagajını sökün.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
tam olarak yerlerine
oturduklarından emin olun, yani
açma kollarının arkasında
bulunan kırmızı işaretler
görülmemelidir. Üst üste konulan eşyalarda en ağır olanı en alta
yerleştirin.
● Boştaki eşyaları sabitleme halkalarına takılı kayışlarla
sabitleyerek kaymalarını önleyin
3 82.
● Yük koltuk sırtlıklarının üst
kenarından daha yüksek
olmamalıdır.
● Bagaj bölümü örtüsü ve gösterge
paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
araçta veya nesnelerde hasar
oluşmasına sebep olabilir.

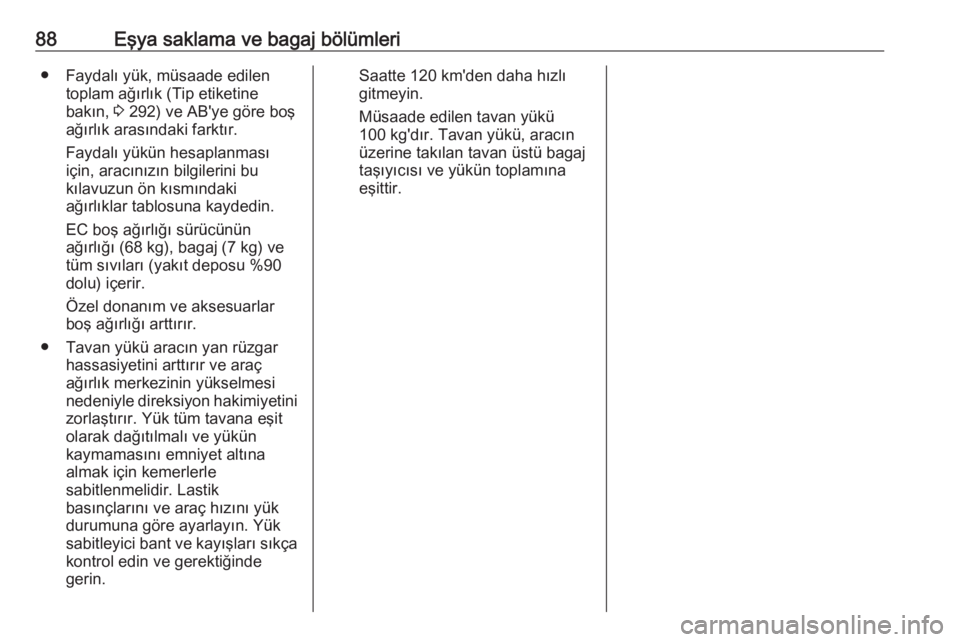

88Eşya saklama ve bagaj bölümleri● Faydalı yük, müsaade edilentoplam ağırlık (Tip etiketine
bakın, 3 292) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve tüm sıvıları (yakıt deposu %90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
● Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç
ağırlık merkezinin yükselmesi nedeniyle direksiyon hakimiyetini zorlaştırır. Yük tüm tavana eşit
olarak dağıtılmalı ve yükün
kaymamasını emniyet altına
almak için kemerlerle
sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde
gerin.Saatte 120 km'den daha hızlı
gitmeyin.
Müsaade edilen tavan yükü
100 kg'dır. Tavan yükü, aracın üzerine takılan tavan üstü bagaj
taşıyıcısı ve yükün toplamına
eşittir.
