OPEL INSIGNIA BREAK 2019.5 Uporabniški priročnik

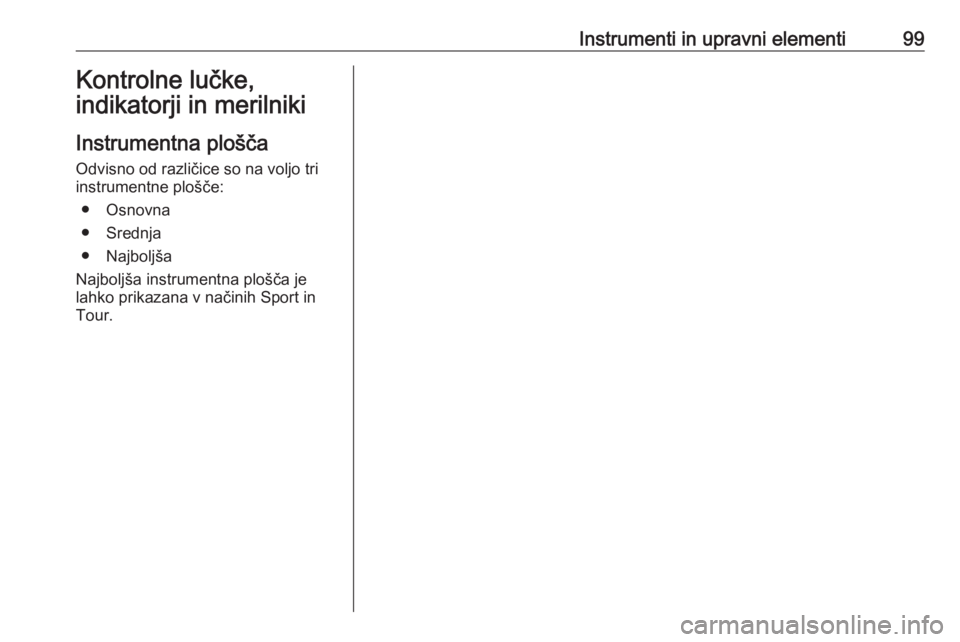

Instrumenti in upravni elementi99Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Odvisno od različice so na voljo triinstrumentne plošče:
● Osnovna
● Srednja
● Najboljša
Najboljša instrumentna plošča je
lahko prikazana v načinih Sport in
Tour.

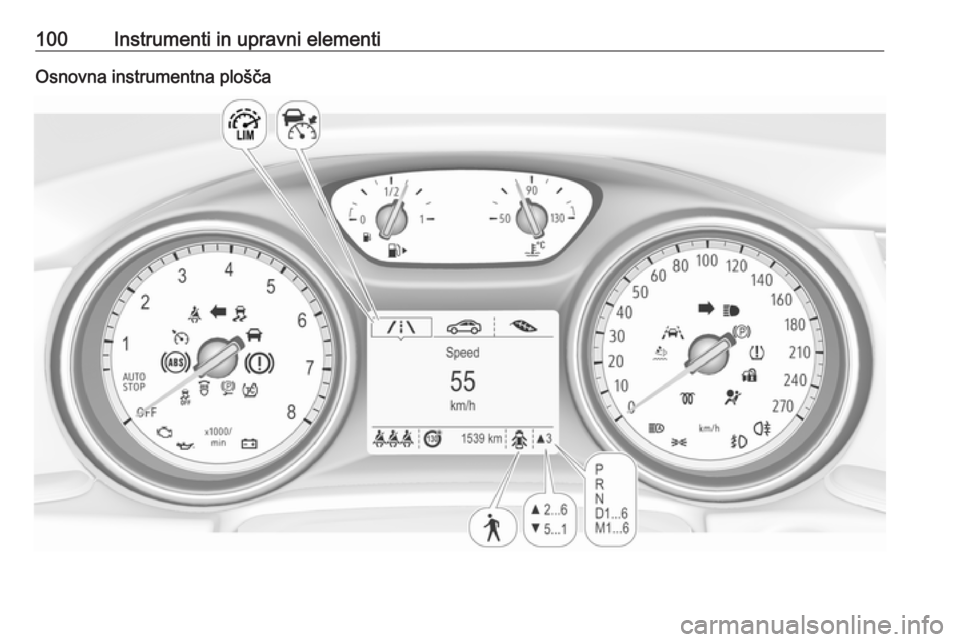

100Instrumenti in upravni elementiOsnovna instrumentna plošča

Instrumenti in upravni elementi101Srednja instrumentna plošča

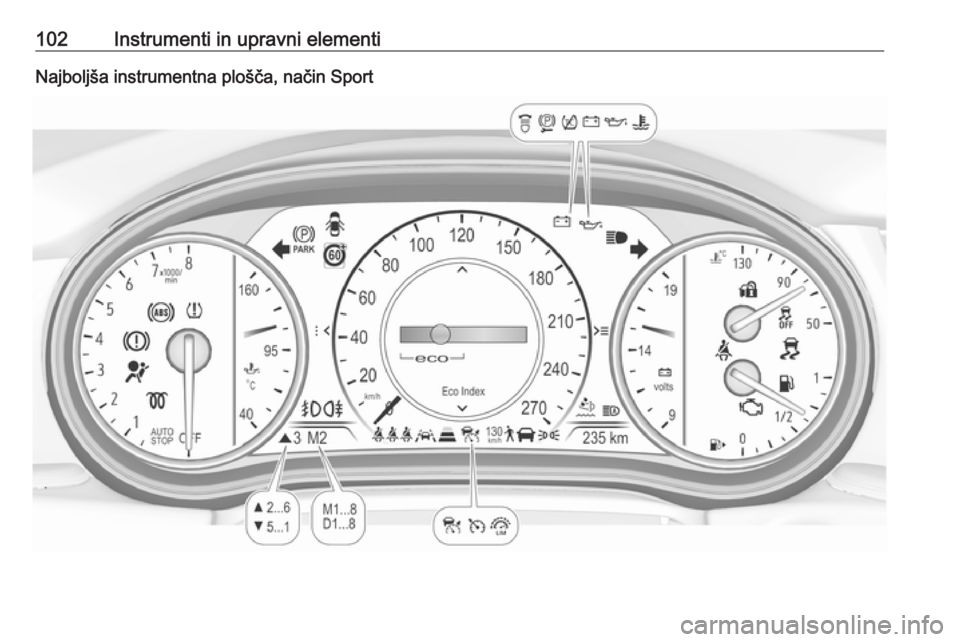

102Instrumenti in upravni elementiNajboljša instrumentna plošča, način Sport

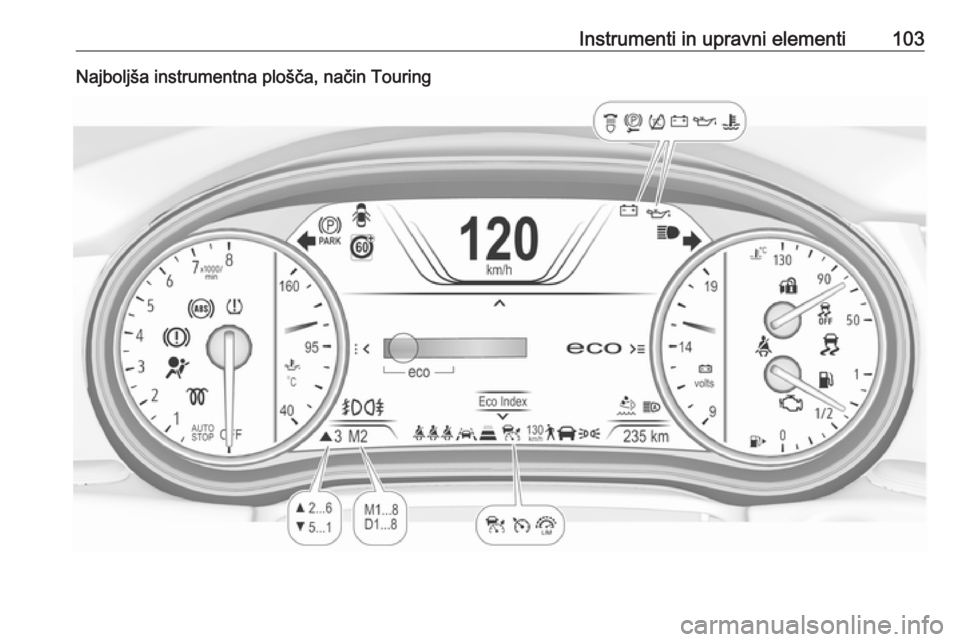

Instrumenti in upravni elementi103Najboljša instrumentna plošča, način Touring

104Instrumenti in upravni elementiPregledOSmerniki 3 108XOpozorilo za pripenjanje
varnostnega pasu 3 109vSistem varnostnih blazin in zate‐
govalnikov varnostnih pasov
3 109VDeaktiviranje sovoznikovih
varnostnih blazin 3 110pSistem polnjenja 3 110ZKontrolna lučka emisije motorja
3 110RZavorni sistem in sistem sklopke
3 110mElektrična ročna zavora 3 110jOkvara električne ročne zavore
3 111uSistem proti blokiranju koles
(ABS) 3 111RPrestavljanje 3 111ESledilna razdalja 3 111aPomočnik za ohranjanje
voznega pasu 3 111nElektronski stabilnostni nadzor
izklopljen 3 112bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 112kNadzor zdrsa pogonskih koles
izklopljen 3 112WTemperatura hladilne tekočine
motorja 3 112!Predgretje 3 112uAdBlue 3 112wSistem za nadzor tlaka v pnev‐
matikah 3 113ITlak motornega olja 3 113YNizek nivo goriva 3 113dZapora zagona motorja 3 1138Zunanje luči 3 114CDolge luči 3 114fPomočnik za dolge luči 3 114fLED-žarometi 3 114>Prednje meglenke 3 114rZadnja meglenka 3 114mRegulator hitrosti 3 114CPrilagodljivi regulator hitrosti
3 114ASpredaj je zaznano vozilo
3 1147Spredaj je bil zaznan pešec
3 115LOmejevalnik hitrosti 3 115LPrometni pomočnik 3 115hOdprta vrata 3 115
Merilnik hitrosti
Prikazuje hitrost vozila.

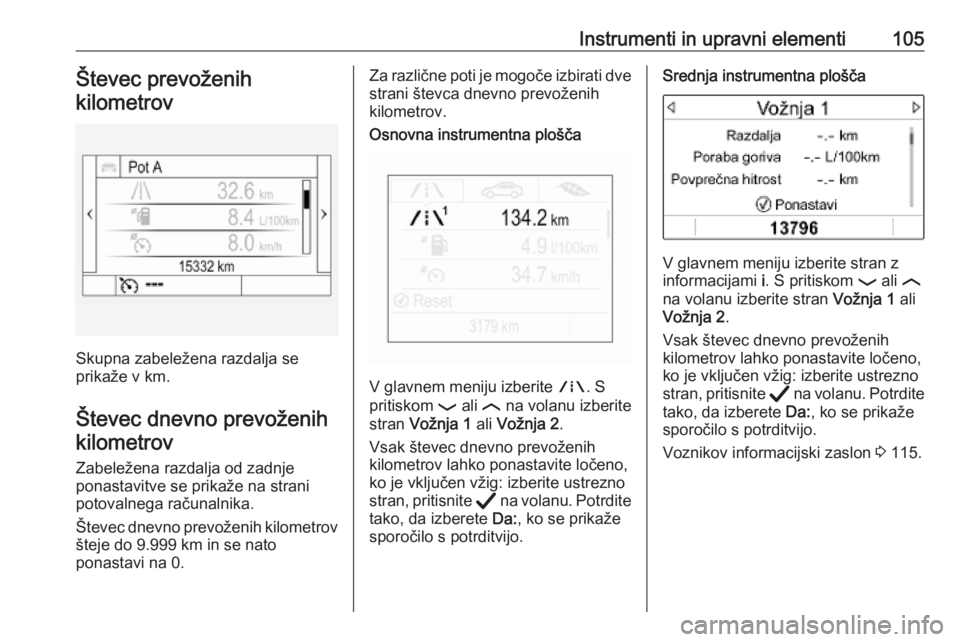

Instrumenti in upravni elementi105Števec prevoženihkilometrov
Skupna zabeležena razdalja se
prikaže v km.
Števec dnevno prevoženih kilometrov
Zabeležena razdalja od zadnje
ponastavitve se prikaže na strani
potovalnega računalnika.
Števec dnevno prevoženih kilometrov
šteje do 9.999 km in se nato
ponastavi na 0.
Za različne poti je mogoče izbirati dve
strani števca dnevno prevoženih
kilometrov.Osnovna instrumentna plošča
V glavnem meniju izberite ;. S
pritiskom P ali N na volanu izberite
stran Vožnja 1 ali Vožnja 2 .
Vsak števec dnevno prevoženih
kilometrov lahko ponastavite ločeno,
ko je vključen vžig: izberite ustrezno
stran, pritisnite Å na volanu. Potrdite
tako, da izberete Da:, ko se prikaže
sporočilo s potrditvijo.
Srednja instrumentna plošča
V glavnem meniju izberite stran z
informacijami i. S pritiskom P ali N
na volanu izberite stran Vožnja 1 ali
Vožnja 2 .
Vsak števec dnevno prevoženih
kilometrov lahko ponastavite ločeno,
ko je vključen vžig: izberite ustrezno
stran, pritisnite Å na volanu. Potrdite
tako, da izberete Da:, ko se prikaže
sporočilo s potrditvijo.
Voznikov informacijski zaslon 3 115.

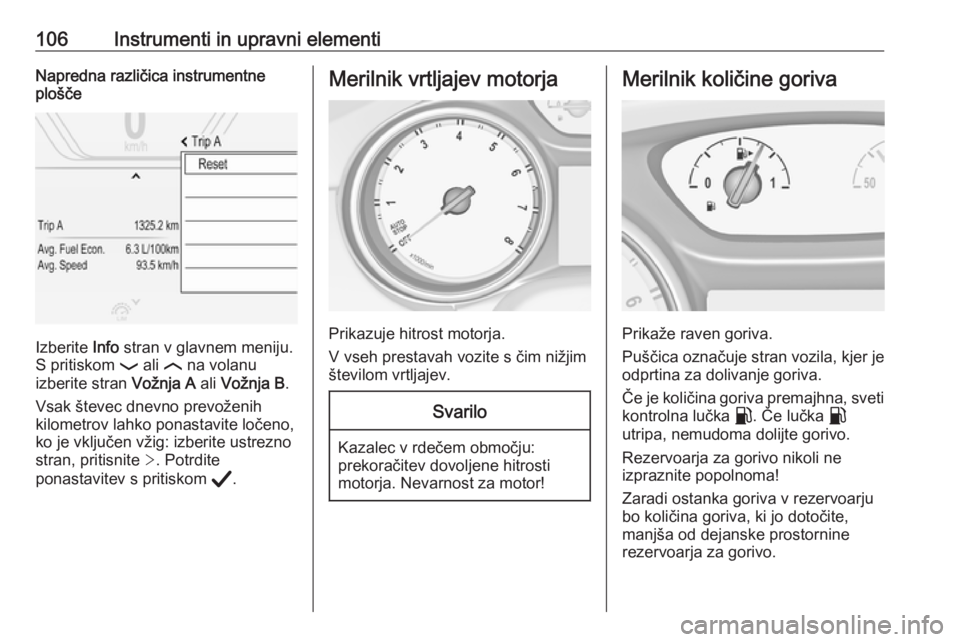

106Instrumenti in upravni elementiNapredna različica instrumentneplošče
Izberite Info stran v glavnem meniju.
S pritiskom P ali N na volanu
izberite stran Vožnja A ali Vožnja B .
Vsak števec dnevno prevoženih
kilometrov lahko ponastavite ločeno,
ko je vključen vžig: izberite ustrezno
stran, pritisnite >. Potrdite
ponastavitev s pritiskom Å.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikaže raven goriva.
Puščica označuje stran vozila, kjer je
odprtina za dolivanje goriva.
Če je količina goriva premajhna, sveti kontrolna lučka r. Če lučka r
utripa, nemudoma dolijte gorivo.
Rezervoarja za gorivo nikoli ne
izpraznite popolnoma!
Zaradi ostanka goriva v rezervoarju bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja za gorivo.

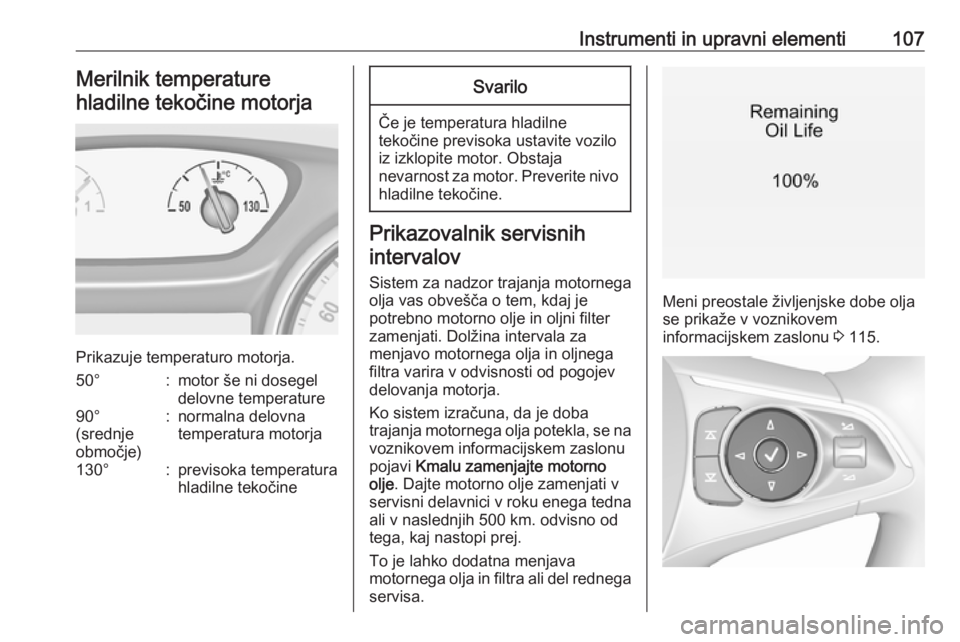

Instrumenti in upravni elementi107Merilnik temperaturehladilne tekočine motorja
Prikazuje temperaturo motorja.
50°:motor še ni dosegel
delovne temperature90°
(srednje
območje):normalna delovna
temperatura motorja130°:previsoka temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja vas obvešča o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Ko sistem izračuna, da je doba
trajanja motornega olja potekla, se na
voznikovem informacijskem zaslonu
pojavi Kmalu zamenjajte motorno
olje . Dajte motorno olje zamenjati v
servisni delavnici v roku enega tedna ali v naslednjih 500 km. odvisno od
tega, kaj nastopi prej.
To je lahko dodatna menjava
motornega olja in filtra ali del rednega servisa.
Meni preostale življenjske dobe olja
se prikaže v voznikovem
informacijskem zaslonu 3 115.

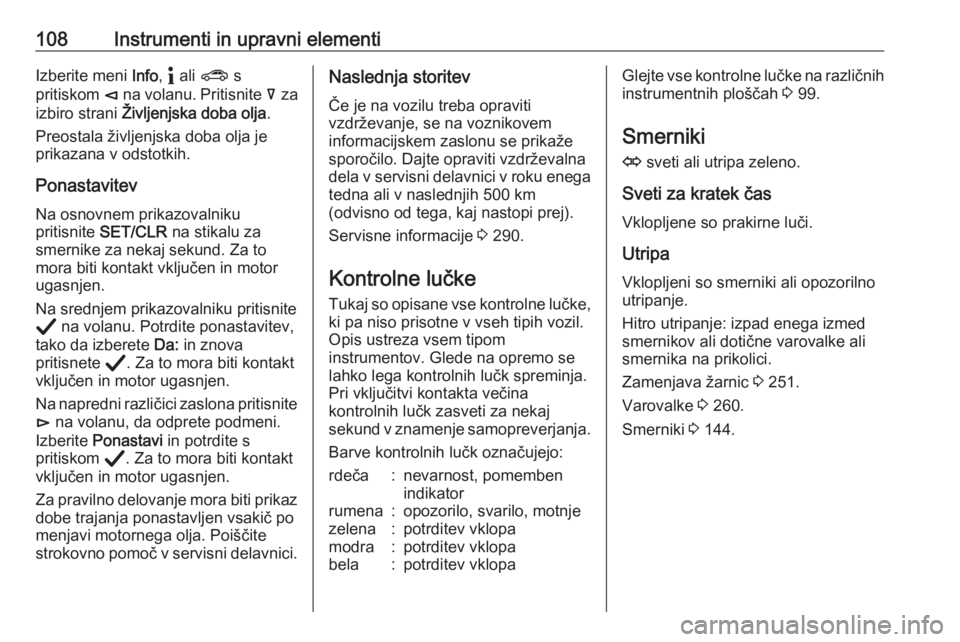

108Instrumenti in upravni elementiIzberite meni Info, " ali ? s
pritiskom è na volanu. Pritisnite å za
izbiro strani Življenjska doba olja .
Preostala življenjska doba olja je
prikazana v odstotkih.
Ponastavitev Na osnovnem prikazovalnikupritisnite SET/CLR na stikalu za
smernike za nekaj sekund. Za to
mora biti kontakt vključen in motor ugasnjen.
Na srednjem prikazovalniku pritisnite
Å na volanu. Potrdite ponastavitev,
tako da izberete Da: in znova
pritisnete Å. Za to mora biti kontakt
vključen in motor ugasnjen.
Na napredni različici zaslona pritisnite
é na volanu, da odprete podmeni.
Izberite Ponastavi in potrdite s
pritiskom Å. Za to mora biti kontakt
vključen in motor ugasnjen.
Za pravilno delovanje mora biti prikaz
dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.Naslednja storitev
Če je na vozilu treba opraviti
vzdrževanje, se na voznikovem
informacijskem zaslonu se prikaže
sporočilo. Dajte opraviti vzdrževalna
dela v servisni delavnici v roku enega tedna ali v naslednjih 500 km
(odvisno od tega, kaj nastopi prej).
Servisne informacije 3 290.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Glede na opremo se
lahko lega kontrolnih lučk spreminja.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopaGlejte vse kontrolne lučke na različnih
instrumentnih ploščah 3 99.
Smerniki O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa
Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 251.
Varovalke 3 260.
Smerniki 3 144.
