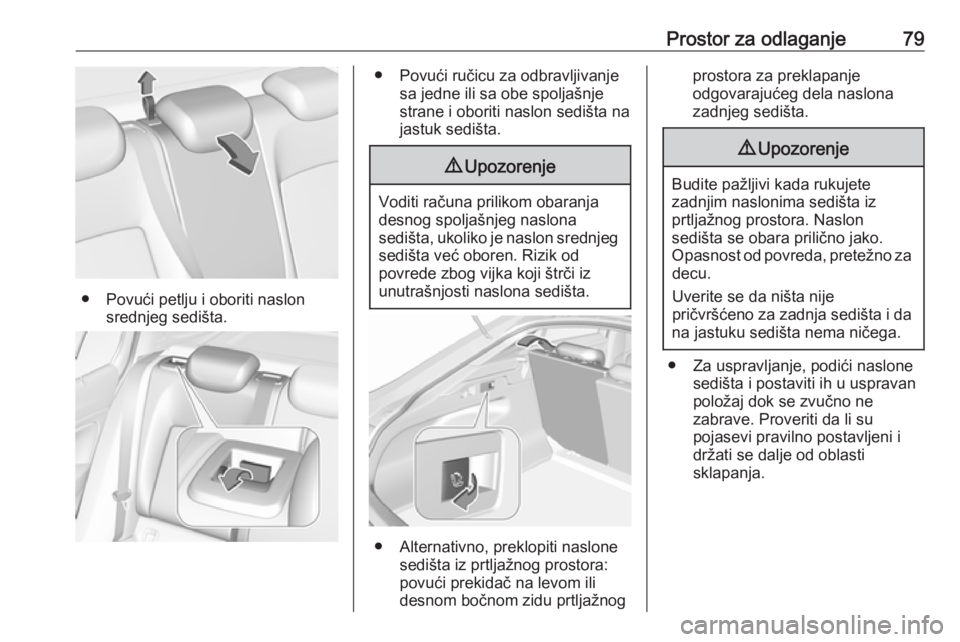

Prostor za odlaganje79
● Povući petlju i oboriti naslonsrednjeg sedišta.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.9 Upozorenje
Voditi računa prilikom obaranja
desnog spoljašnjeg naslona
sedišta, ukoliko je naslon srednjeg sedišta već oboren. Rizik od
povrede zbog vijka koji štrči iz
unutrašnjosti naslona sedišta.
● Alternativno, preklopiti naslone sedišta iz prtljažnog prostora:
povući prekidač na levom ili
desnom bočnom zidu prtljažnog
prostora za preklapanje
odgovarajućeg dela naslona
zadnjeg sedišta.9 Upozorenje
Budite pažljivi kada rukujete
zadnjim naslonima sedišta iz
prtljažnog prostora. Naslon
sedišta se obara prilično jako.
Opasnost od povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da
na jastuku sedišta nema ničega.
● Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne
zabrave. Proveriti da li su
pojasevi pravilno postavljeni i
držati se dalje od oblasti
sklapanja.

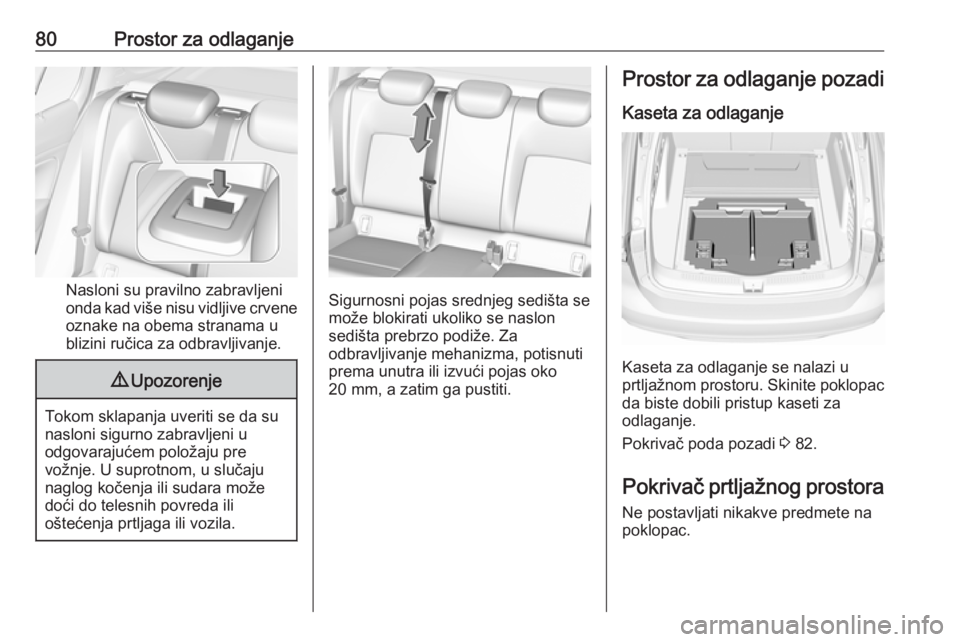

80Prostor za odlaganje
Nasloni su pravilno zabravljeni
onda kad više nisu vidljive crvene
oznake na obema stranama u
blizini ručica za odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Prostor za odlaganje pozadi
Kaseta za odlaganje
Kaseta za odlaganje se nalazi u
prtljažnom prostoru. Skinite poklopac
da biste dobili pristup kaseti za
odlaganje.
Pokrivač poda pozadi 3 82.
Pokrivač prtljažnog prostora Ne postavljati nikakve predmete na
poklopac.

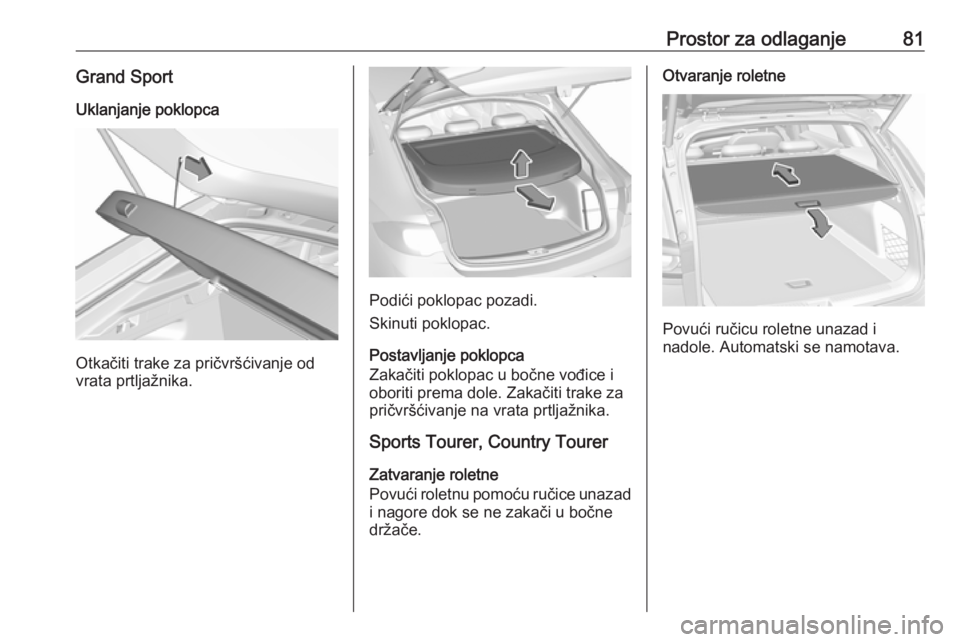

Prostor za odlaganje81Grand SportUklanjanje poklopca
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podići poklopac pozadi.
Skinuti poklopac.
Postavljanje poklopca
Zakačiti poklopac u bočne vođice i oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer, Country Tourer
Zatvaranje roletne
Povući roletnu pomoću ručice unazad i nagore dok se ne zakači u bočne
držače.
Otvaranje roletne
Povući ručicu roletne unazad i
nadole. Automatski se namotava.

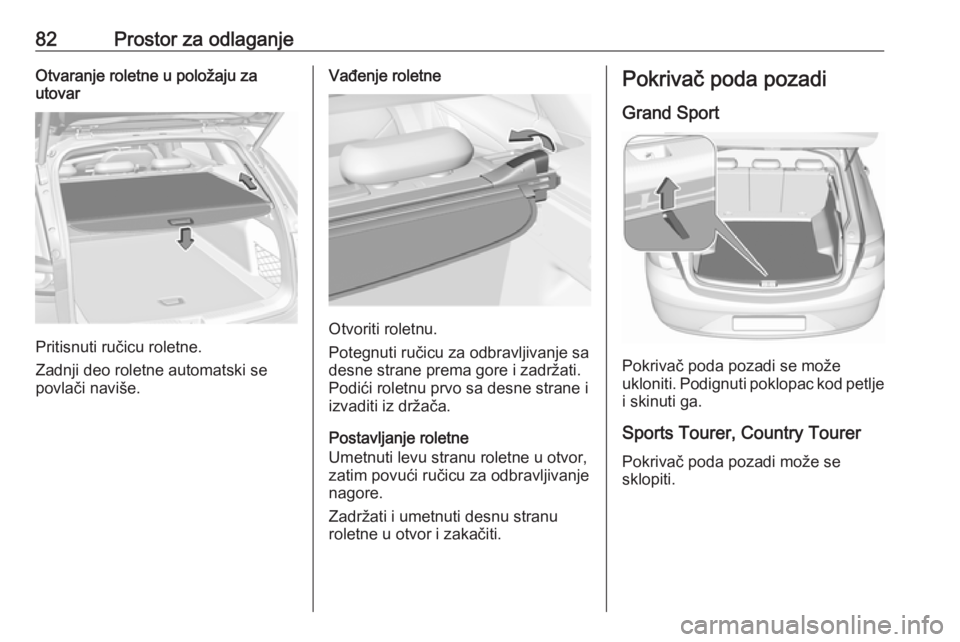

82Prostor za odlaganjeOtvaranje roletne u položaju za
utovar
Pritisnuti ručicu roletne.
Zadnji deo roletne automatski se
povlači naviše.
Vađenje roletne
Otvoriti roletnu.
Potegnuti ručicu za odbravljivanje sa
desne strane prema gore i zadržati. Podići roletnu prvo sa desne strane i
izvaditi iz držača.
Postavljanje roletne
Umetnuti levu stranu roletne u otvor,
zatim povući ručicu za odbravljivanje
nagore.
Zadržati i umetnuti desnu stranu
roletne u otvor i zakačiti.
Pokrivač poda pozadi
Grand Sport
Pokrivač poda pozadi se može
ukloniti. Podignuti poklopac kod petlje i skinuti ga.
Sports Tourer, Country Tourer Pokrivač poda pozadi može se
sklopiti.

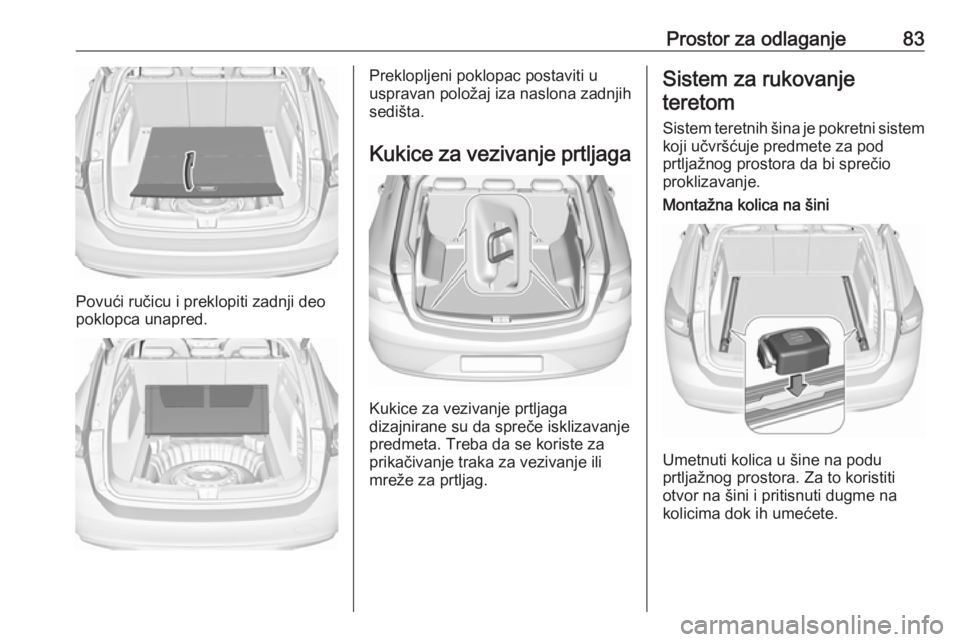

Prostor za odlaganje83
Povući ručicu i preklopiti zadnji deo
poklopca unapred.
Preklopljeni poklopac postaviti u
uspravan položaj iza naslona zadnjih
sedišta.
Kukice za vezivanje prtljaga
Kukice za vezivanje prtljaga
dizajnirane su da spreče isklizavanje
predmeta. Treba da se koriste za prikačivanje traka za vezivanje ili
mreže za prtljag.
Sistem za rukovanje
teretom
Sistem teretnih šina je pokretni sistem
koji učvršćuje predmete za pod
prtljažnog prostora da bi sprečio
proklizavanje.Montažna kolica na šini
Umetnuti kolica u šine na podu
prtljažnog prostora. Za to koristiti
otvor na šini i pritisnuti dugme na
kolicima dok ih umećete.

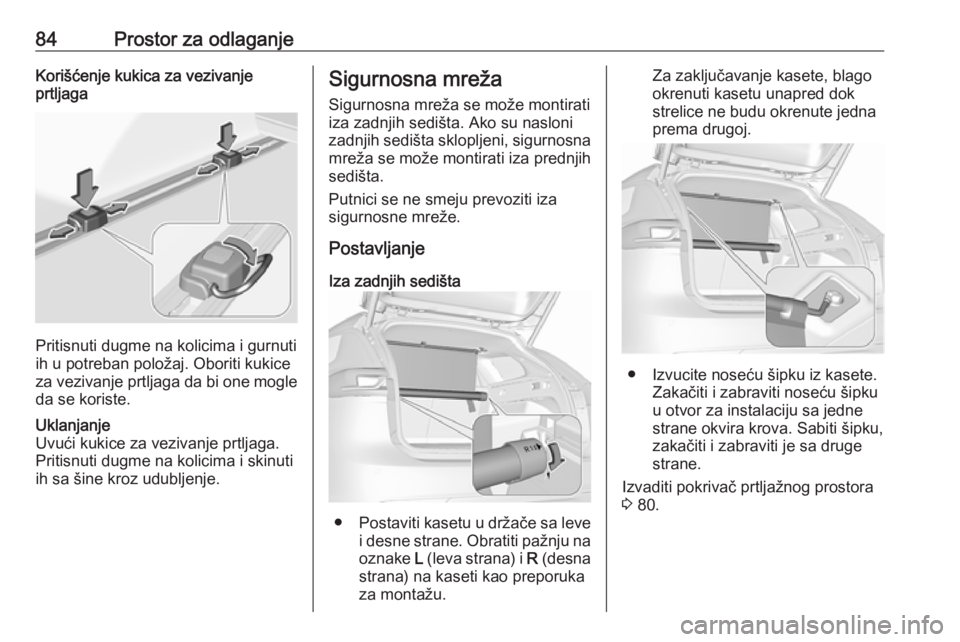

84Prostor za odlaganjeKorišćenje kukica za vezivanje
prtljaga
Pritisnuti dugme na kolicima i gurnuti
ih u potreban položaj. Oboriti kukice
za vezivanje prtljaga da bi one mogle da se koriste.
Uklanjanje
Uvući kukice za vezivanje prtljaga.
Pritisnuti dugme na kolicima i skinuti
ih sa šine kroz udubljenje.Sigurnosna mreža
Sigurnosna mreža se može montirati
iza zadnjih sedišta. Ako su nasloni
zadnjih sedišta sklopljeni, sigurnosna mreža se može montirati iza prednjihsedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Postaviti kasetu u držače sa leve
i desne strane. Obratiti pažnju na
oznake L (leva strana) i R (desna
strana) na kaseti kao preporuka
za montažu.
Za zaključavanje kasete, blago okrenuti kasetu unapred dok
strelice ne budu okrenute jedna
prema drugoj.
● Izvucite noseću šipku iz kasete. Zakačiti i zabraviti noseću šipku
u otvor za instalaciju sa jedne
strane okvira krova. Sabiti šipku, zakačiti i zabraviti je sa drugestrane.
Izvaditi pokrivač prtljažnog prostora
3 80.

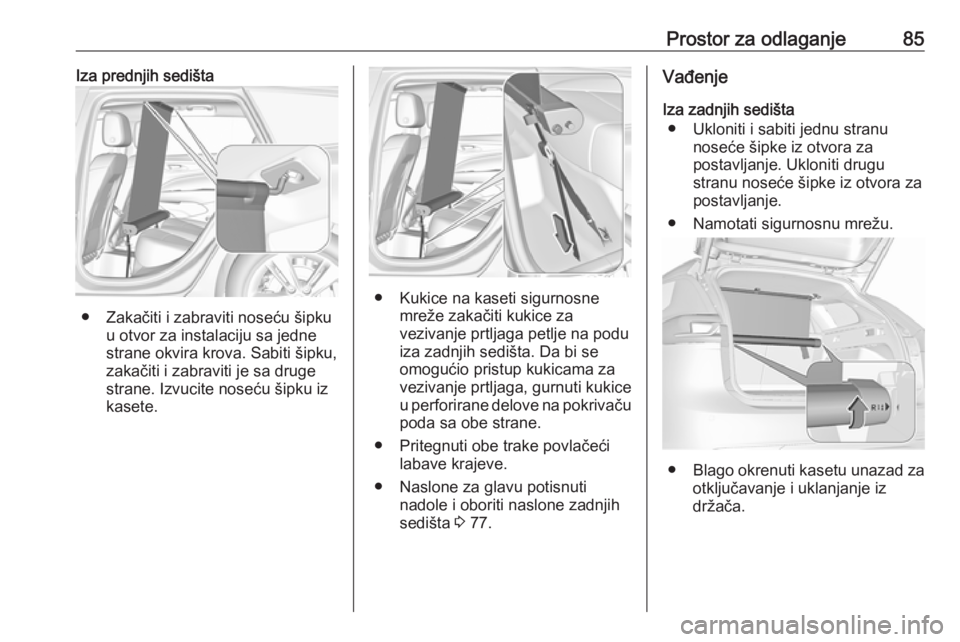

Prostor za odlaganje85Iza prednjih sedišta
● Zakačiti i zabraviti noseću šipkuu otvor za instalaciju sa jedne
strane okvira krova. Sabiti šipku, zakačiti i zabraviti je sa drugestrane. Izvucite noseću šipku iz
kasete.
● Kukice na kaseti sigurnosne mreže zakačiti kukice za
vezivanje prtljaga petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup kukicama za
vezivanje prtljaga, gurnuti kukice
u perforirane delove na pokrivaču
poda sa obe strane.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 77.
Vađenje
Iza zadnjih sedišta ● Ukloniti i sabiti jednu stranu noseće šipke iz otvora za
postavljanje. Ukloniti drugu
stranu noseće šipke iz otvora za
postavljanje.
● Namotati sigurnosnu mrežu.
● Blago okrenuti kasetu unazad za
otključavanje i uklanjanje iz
držača.

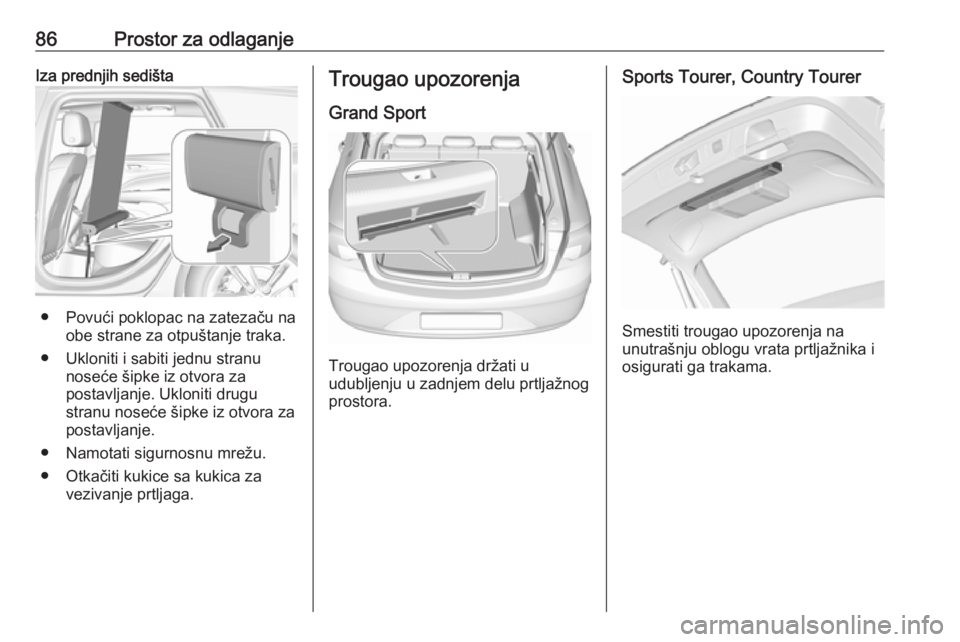

86Prostor za odlaganjeIza prednjih sedišta
● Povući poklopac na zatezaču naobe strane za otpuštanje traka.
● Ukloniti i sabiti jednu stranu noseće šipke iz otvora za
postavljanje. Ukloniti drugu
stranu noseće šipke iz otvora za
postavljanje.
● Namotati sigurnosnu mrežu.
● Otkačiti kukice sa kukica za vezivanje prtljaga.
Trougao upozorenja
Grand Sport
Trougao upozorenja držati u
udubljenju u zadnjem delu prtljažnog
prostora.
Sports Tourer, Country Tourer
Smestiti trougao upozorenja na
unutrašnju oblogu vrata prtljažnika i
osigurati ga trakama.

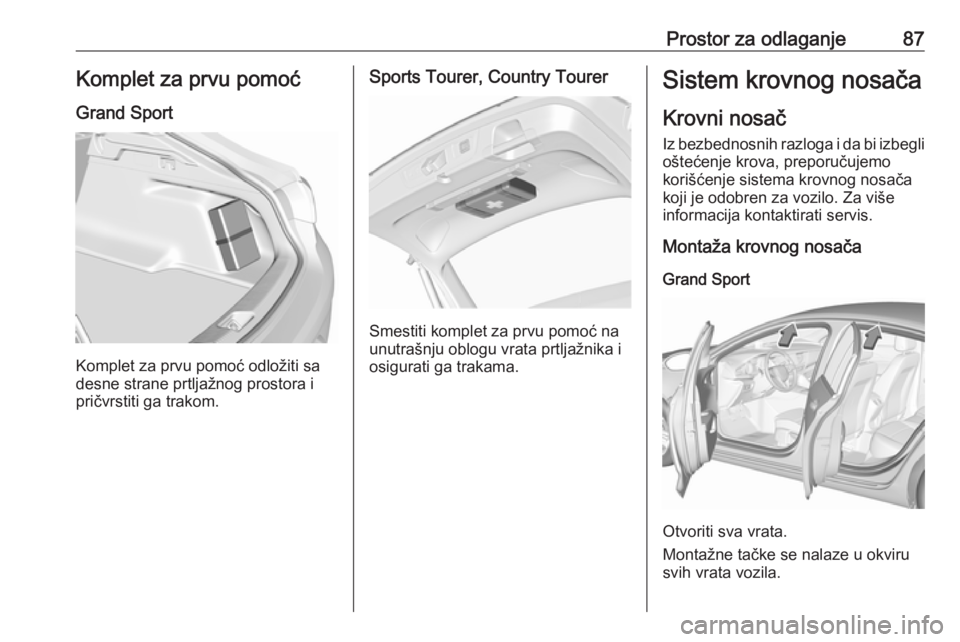

Prostor za odlaganje87Komplet za prvu pomoć
Grand Sport
Komplet za prvu pomoć odložiti sa
desne strane prtljažnog prostora i
pričvrstiti ga trakom.
Sports Tourer, Country Tourer
Smestiti komplet za prvu pomoć na
unutrašnju oblogu vrata prtljažnika i
osigurati ga trakama.
Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Montaža krovnog nosača
Grand Sport
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.

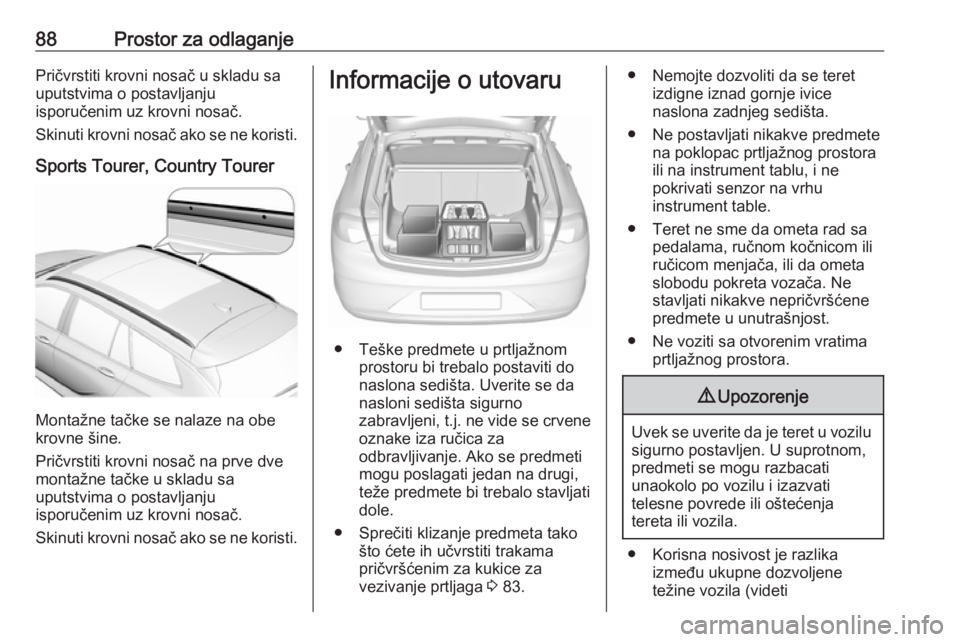

88Prostor za odlaganjePričvrstiti krovni nosač u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.
Sports Tourer, Country Tourer
Montažne tačke se nalaze na obe
krovne šine.
Pričvrstiti krovni nosač na prve dve
montažne tačke u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno
zabravljeni, t.j. ne vide se crvene
oznake iza ručica za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže predmete bi trebalo stavljati
dole.
● Sprečiti klizanje predmeta tako što ćete ih učvrstiti trakama
pričvršćenim za kukice za
vezivanje prtljaga 3 83.
● Nemojte dozvoliti da se teret
izdigne iznad gornje ivice
naslona zadnjeg sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek se uverite da je teret u vozilu
sigurno postavljen. U suprotnom,
predmeti se mogu razbacati
unaokolo po vozilu i izazvati
telesne povrede ili oštećenja
tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
