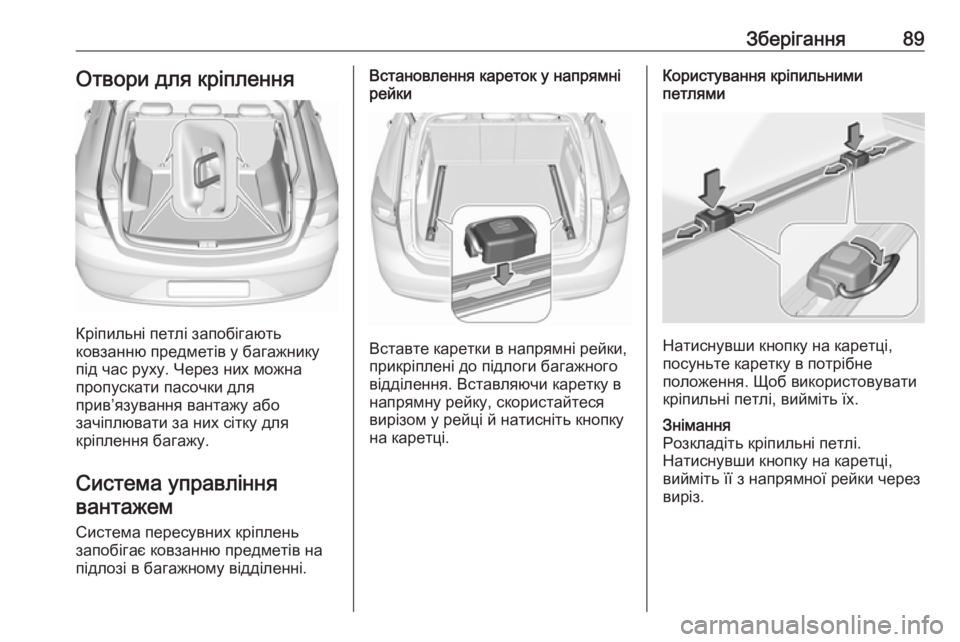

Зберігання89Отвори для кріплення
Кріпильні петлі запобігають
ковзанню предметів у багажнику
під час руху. Через них можна
пропускати пасочки для
прив’язування вантажу або
зачіплювати за них сітку для
кріплення багажу.
Система управліннявантажем
Система пересувних кріплень
запобігає ковзанню предметів на
підлозі в багажному відділенні.
Встановлення кареток у напрямні
рейки
Вставте каретки в напрямні рейки,
прикріплені до підлоги багажного
відділення. Вставляючи каретку в
напрямну рейку, скористайтеся
вирізом у рейці й натисніть кнопку
на каретці.
Користування кріпильними
петлями
Натиснувши кнопку на каретці,
посуньте каретку в потрібне
положення. Щоб використовувати
кріпильні петлі, вийміть їх.
Знімання
Розкладіть кріпильні петлі.
Натиснувши кнопку на каретці,
вийміть її з напрямної рейки через
виріз.

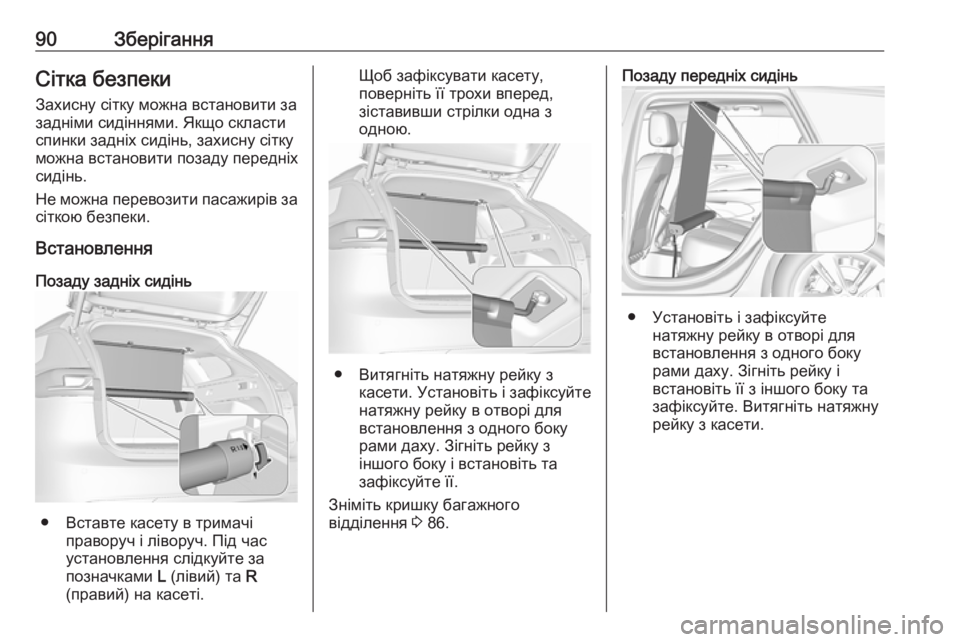

90ЗберіганняСітка безпеки
Захисну сітку можна встановити за
задніми сидіннями. Якщо скласти
спинки задніх сидінь, захисну сітку
можна встановити позаду передніх
сидінь.
Не можна перевозити пасажирів за сіткою безпеки.
Встановлення
Позаду задніх сидінь
● Вставте касету в тримачі праворуч і ліворуч. Під час
установлення слідкуйте за
позначками L (лівий) та R
(правий) на касеті.
Щоб зафіксувати касету,
поверніть її трохи вперед,
зіставивши стрілки одна з
одною.
● Витягніть натяжну рейку з касети. Установіть і зафіксуйте
натяжну рейку в отворі для
встановлення з одного боку
рами даху. Зігніть рейку з
іншого боку і встановіть та
зафіксуйте її.
Зніміть кришку багажного
відділення 3 86.
Позаду передніх сидінь
● Установіть і зафіксуйте
натяжну рейку в отворі для
встановлення з одного боку
рами даху. Зігніть рейку і
встановіть її з іншого боку та
зафіксуйте. Витягніть натяжну
рейку з касети.

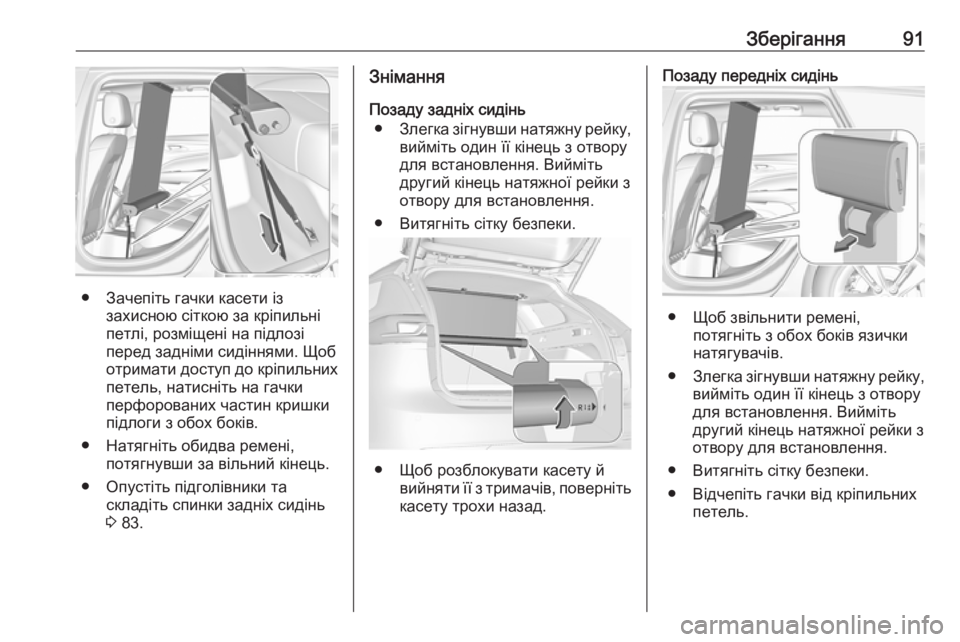

Зберігання91
● Зачепіть гачки касети іззахисною сіткою за кріпильні
петлі, розміщені на підлозі
перед задніми сидіннями. Щоб отримати доступ до кріпильних
петель, натисніть на гачки
перфорованих частин кришки
підлоги з обох боків.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 83.
Знімання
Позаду задніх сидінь ● Злегка зігнувши натяжну рейку,
вийміть один її кінець з отвору
для встановлення. Вийміть
другий кінець натяжної рейки з
отвору для встановлення.
● Витягніть сітку безпеки.
● Щоб розблокувати касету й вийняти її з тримачів, поверніть
касету трохи назад.
Позаду передніх сидінь
● Щоб звільнити ремені, потягніть з обох боків язички
натягувачів.
● Злегка зігнувши натяжну рейку,
вийміть один її кінець з отвору
для встановлення. Вийміть
другий кінець натяжної рейки з
отвору для встановлення.
● Витягніть сітку безпеки.
● Відчепіть гачки від кріпильних петель.

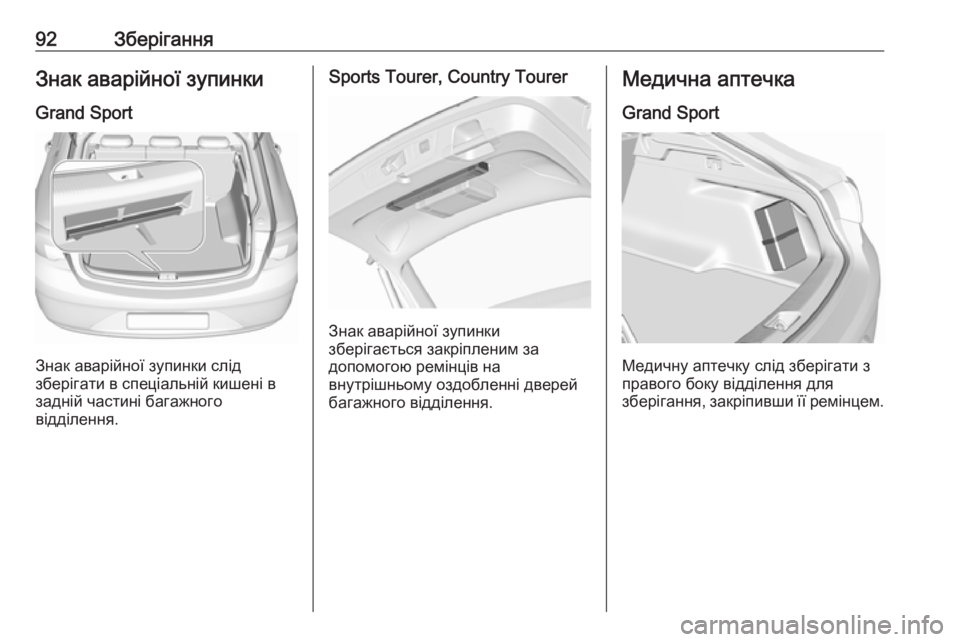

92ЗберіганняЗнак аварійної зупинки
Grand Sport
Знак аварійної зупинки слід
зберігати в спеціальній кишені в
задній частині багажного
відділення.
Sports Tourer, Country Tourer
Знак аварійної зупинки
зберігається закріпленим за
допомогою ремінців на
внутрішньому оздобленні дверей
багажного відділення.
Медична аптечка
Grand Sport
Медичну аптечку слід зберігати з
правого боку відділення для
зберігання, закріпивши її ремінцем.

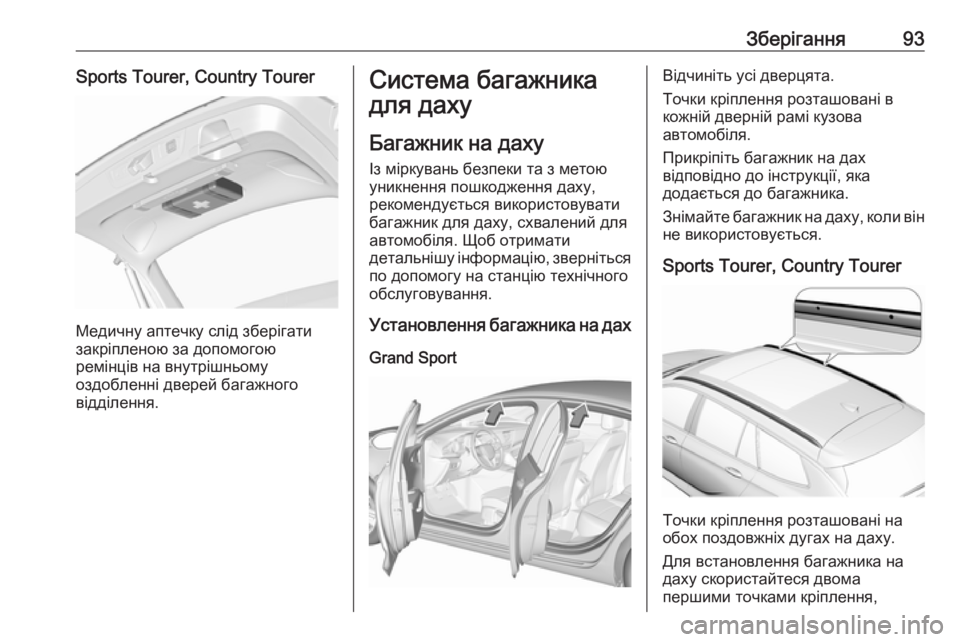

Зберігання93Sports Tourer, Country Tourer
Медичну аптечку слід зберігати
закріпленою за допомогою
ремінців на внутрішньому
оздобленні дверей багажного
відділення.
Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться по допомогу на станцію технічного
обслуговування.
Установлення багажника на дах
Grand SportВідчиніть усі дверцята.
Точки кріплення розташовані в
кожній дверній рамі кузова
автомобіля.
Прикріпіть багажник на дах
відповідно до інструкції, яка
додається до багажника.
Знімайте багажник на даху, коли він
не використовується.
Sports Tourer, Country Tourer
Точки кріплення розташовані на
обох поздовжніх дугах на даху.
Для встановлення багажника на даху скористайтеся двома
першими точками кріплення,

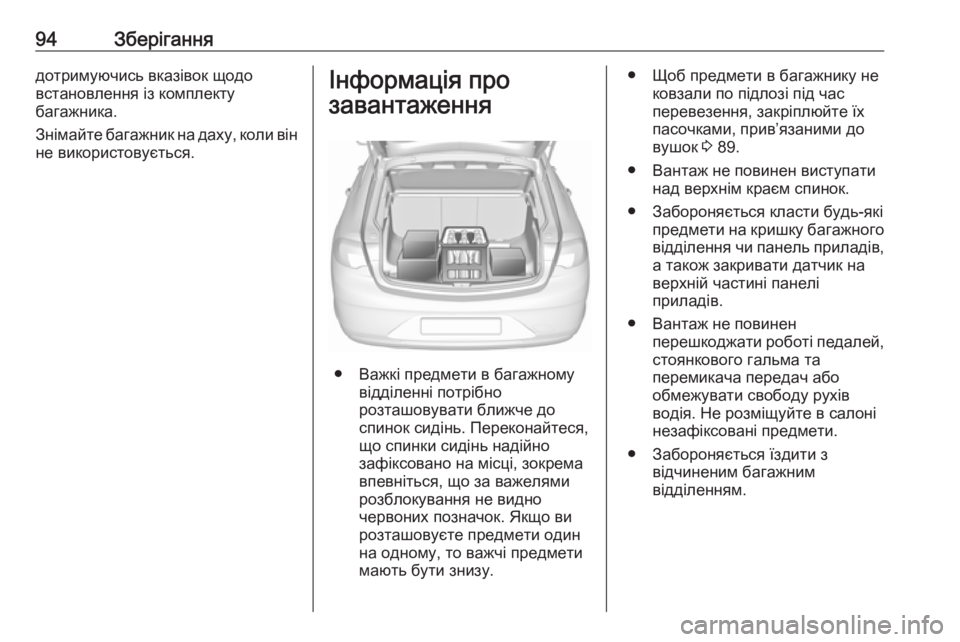

94Зберіганнядотримуючись вказівок щодо
встановлення із комплекту
багажника.
Знімайте багажник на даху, коли він
не використовується.Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки сидінь надійно
зафіксовано на місці, зокрема
впевніться, що за важелями
розблокування не видно
червоних позначок. Якщо ви
розташовуєте предмети один
на одному, то важчі предмети
мають бути знизу.
● Щоб предмети в багажнику не ковзали по підлозі під час
перевезення, закріплюйте їх
пасочками, прив’язаними до
вушок 3 89.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів, а також закривати датчик на
верхній частині панелі
приладів.
● Вантаж не повинен перешкоджати роботі педалей,
стоянкового гальма та
перемикача передач або
обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.

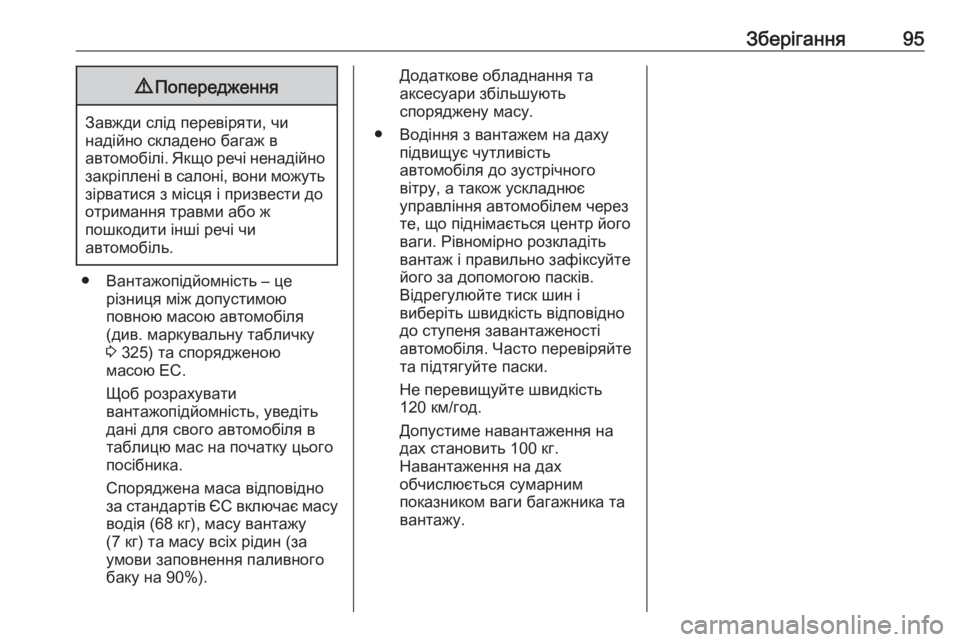

Зберігання959Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
● Вантажопідйомність – це
різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку
3 325) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть дані для свого автомобіля втаблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Допустиме навантаження на
дах становить 100 кг.
Навантаження на дах
обчислюється сумарним
показником ваги багажника та
вантажу.

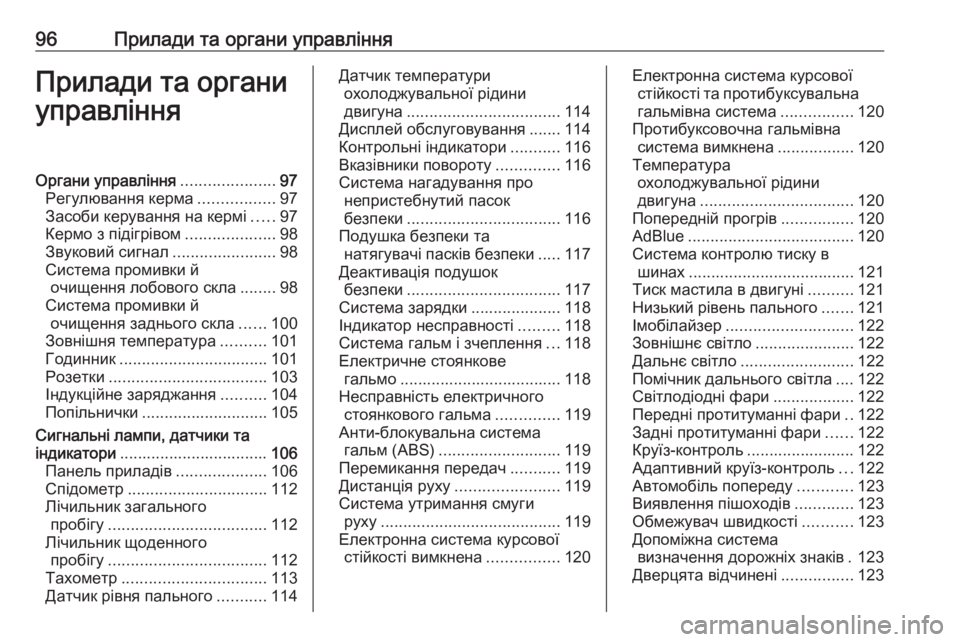

96Прилади та органи управлінняПрилади та органи
управлінняОргани управління .....................97
Регулювання керма .................97
Засоби керування на кермі .....97
Кермо з підігрівом ....................98
Звуковий сигнал .......................98
Система промивки й очищення лобового скла ........98
Система промивки й очищення заднього скла ......100
Зовнішня температура ..........101
Годинник ................................. 101
Розетки ................................... 103
Індукційне заряджання ..........104
Попільнички ............................ 105
Сигнальні лампи, датчики та
індикатори ................................. 106
Панель приладів ....................106
Спідометр ............................... 112
Лічильник загального пробігу ................................... 112
Лічильник щоденного пробігу ................................... 112
Тахометр ................................ 113
Датчик рівня пального ...........114Датчик температури
охолоджувальної рідини
двигуна .................................. 114
Дисплей обслуговування ....... 114
Контрольні індикатори ...........116
Вказівники повороту ..............116
Система нагадування про непристебнутий пасок
безпеки .................................. 116
Подушка безпеки та натягувачі пасків безпеки .....117
Деактивація подушок безпеки .................................. 117
Система зарядки ....................118
Індикатор несправності .........118
Система гальм і зчеплення ...118
Електричне стоянкове гальмо .................................... 118
Несправність електричного стоянкового гальма ..............119
Анти-блокувальна система гальм (ABS) ........................... 119
Перемикання передач ...........119
Дистанція руху .......................119
Система утримання смуги руху ........................................ 119
Електронна система курсової стійкості вимкнена ................120Електронна система курсової
стійкості та протибуксувальна
гальмівна система ................120
Протибуксовочна гальмівна система вимкнена .................120
Температура охолоджувальної рідини
двигуна .................................. 120
Попередній прогрів ................120
AdBlue ..................................... 120
Система контролю тиску в шинах ..................................... 121
Тиск мастила в двигуні ..........121
Низький рівень пального .......121
Імобілайзер ............................ 122
Зовнішнє світло ......................122
Дальнє світло ......................... 122
Помічник дальнього світла .... 122
Світлодіодні фари ..................122
Передні протитуманні фари ..122
Задні протитуманні фари ......122
Круїз-контроль ........................ 122
Адаптивний круїз-контроль ...122
Автомобіль попереду ............123
Виявлення пішоходів .............123
Обмежувач швидкості ...........123
Допоміжна система визначення дорожніх знаків . 123
Дверцята відчинені ................123

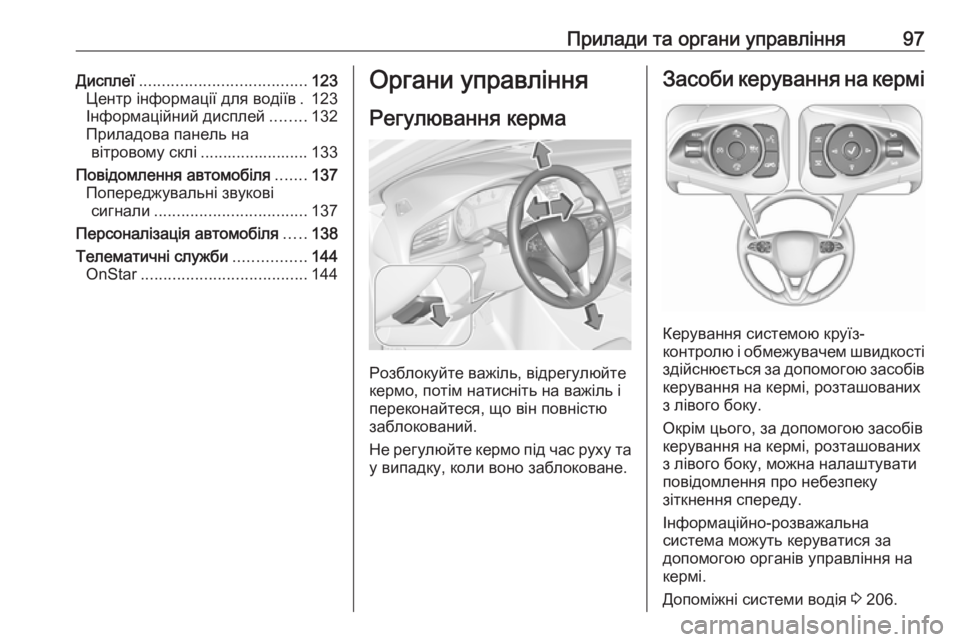

Прилади та органи управління97Дисплеї..................................... 123
Центр інформації для водіїв . 123
Інформаційний дисплей ........132
Приладова панель на вітровому склі ........................ 133
Повідомлення автомобіля .......137
Попереджувальні звукові сигнали .................................. 137
Персоналізація автомобіля .....138
Телематичні служби ................144
OnStar ..................................... 144Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на кермі
Керування системою круїз-
контролю і обмежувачем швидкості здійснюється за допомогою засобів керування на кермі, розташованих
з лівого боку.
Окрім цього, за допомогою засобів
керування на кермі, розташованих
з лівого боку, можна налаштувати
повідомлення про небезпеку
зіткнення спереду.
Інформаційно-розважальна
система можуть керуватися за
допомогою органів управління на
кермі.
Допоміжні системи водія 3 206.

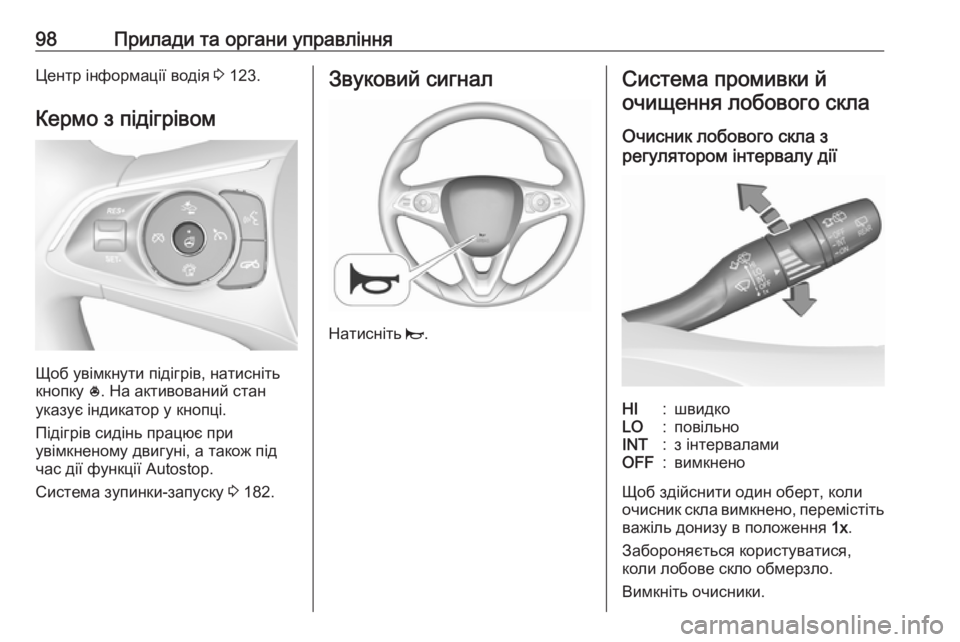

98Прилади та органи управлінняЦентр інформації водія 3 123.
Кермо з підігрівом
Щоб увімкнути підігрів, натисніть
кнопку *. На активований стан
указує індикатор у кнопці.
Підігрів сидінь працює при
увімкненому двигуні, а також під
час дії функції Autostop.
Система зупинки-запуску 3 182.
Звуковий сигнал
Натисніть j.
Система промивки й
очищення лобового скла
Очисник лобового скла з
регулятором інтервалу діїHI:швидкоLO:повільноINT:з інтерваламиOFF:вимкнено
Щоб здійснити один оберт, коли очисник скла вимкнено, перемістіть
важіль донизу в положення 1x.
Забороняється користуватися,
коли лобове скло обмерзло.
Вимкніть очисники.
