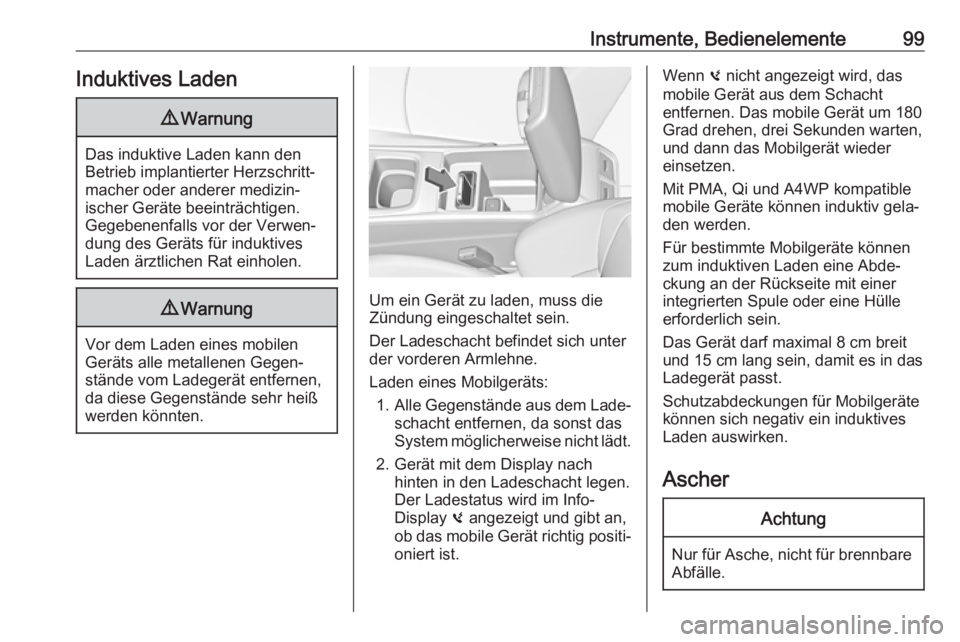

Instrumente, Bedienelemente99Induktives Laden9Warnung
Das induktive Laden kann den
Betrieb implantierter Herzschritt‐
macher oder anderer medizin‐
ischer Geräte beeinträchtigen.
Gegebenenfalls vor der Verwen‐
dung des Geräts für induktives
Laden ärztlichen Rat einholen.
9 Warnung
Vor dem Laden eines mobilen
Geräts alle metallenen Gegen‐
stände vom Ladegerät entfernen,
da diese Gegenstände sehr heiß
werden könnten.
Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.
Der Ladeschacht befindet sich unter der vorderen Armlehne.
Laden eines Mobilgeräts: 1. Alle Gegenstände aus dem Lade‐
schacht entfernen, da sonst das
System möglicherweise nicht lädt.
2. Gerät mit dem Display nach hinten in den Ladeschacht legen.
Der Ladestatus wird im Info-
Display 0 angezeigt und gibt an,
ob das mobile Gerät richtig positi‐
oniert ist.
Wenn 0 nicht angezeigt wird, das
mobile Gerät aus dem Schacht
entfernen. Das mobile Gerät um 180
Grad drehen, drei Sekunden warten,
und dann das Mobilgerät wieder
einsetzen.
Mit PMA, Qi und A4WP kompatible
mobile Geräte können induktiv gela‐
den werden.
Für bestimmte Mobilgeräte können
zum induktiven Laden eine Abde‐
ckung an der Rückseite mit einer
integrierten Spule oder eine Hülle
erforderlich sein.
Das Gerät darf maximal 8 cm breit
und 15 cm lang sein, damit es in das Ladegerät passt.
Schutzabdeckungen für Mobilgeräte
können sich negativ ein induktives
Laden auswirken.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.

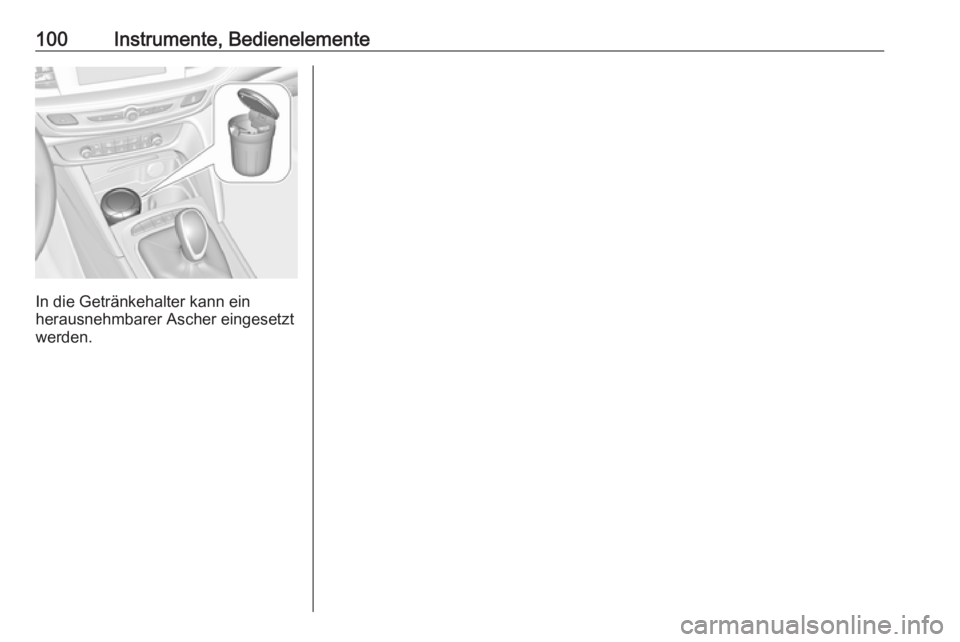

100Instrumente, Bedienelemente
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.

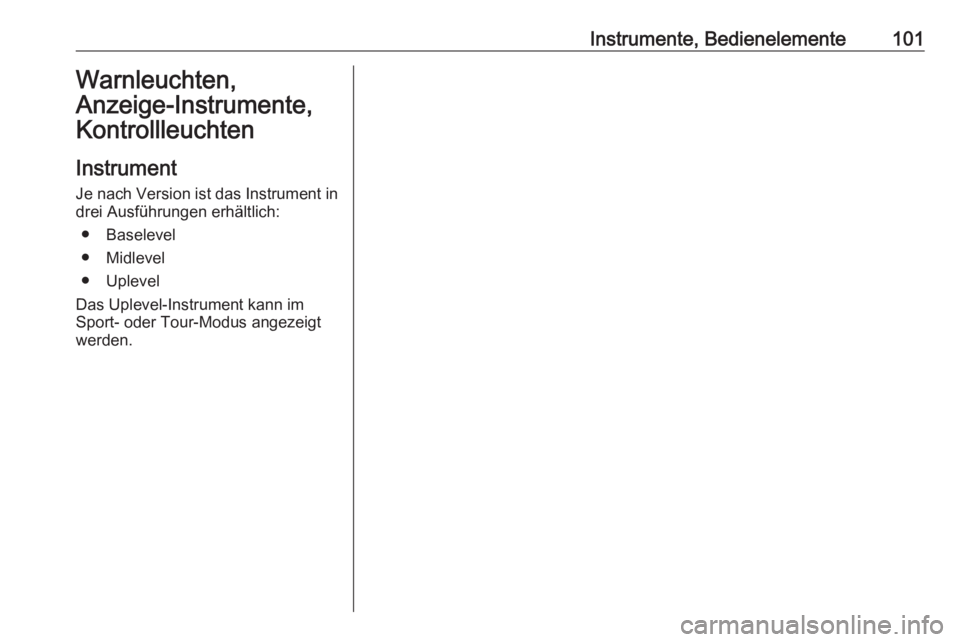

Instrumente, Bedienelemente101Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Je nach Version ist das Instrument in
drei Ausführungen erhältlich:
● Baselevel
● Midlevel
● Uplevel
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden.

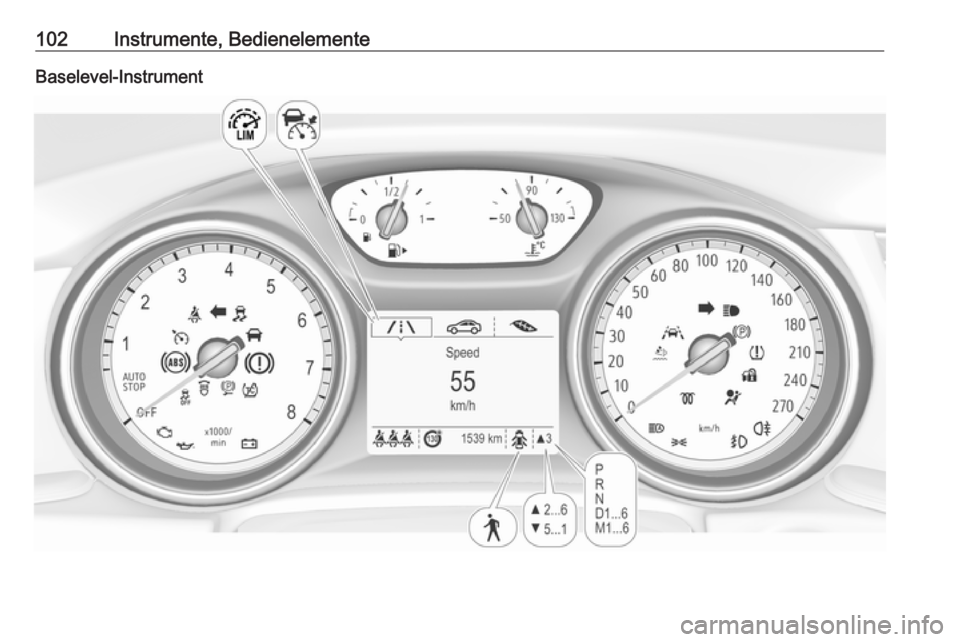

102Instrumente, BedienelementeBaselevel-Instrument

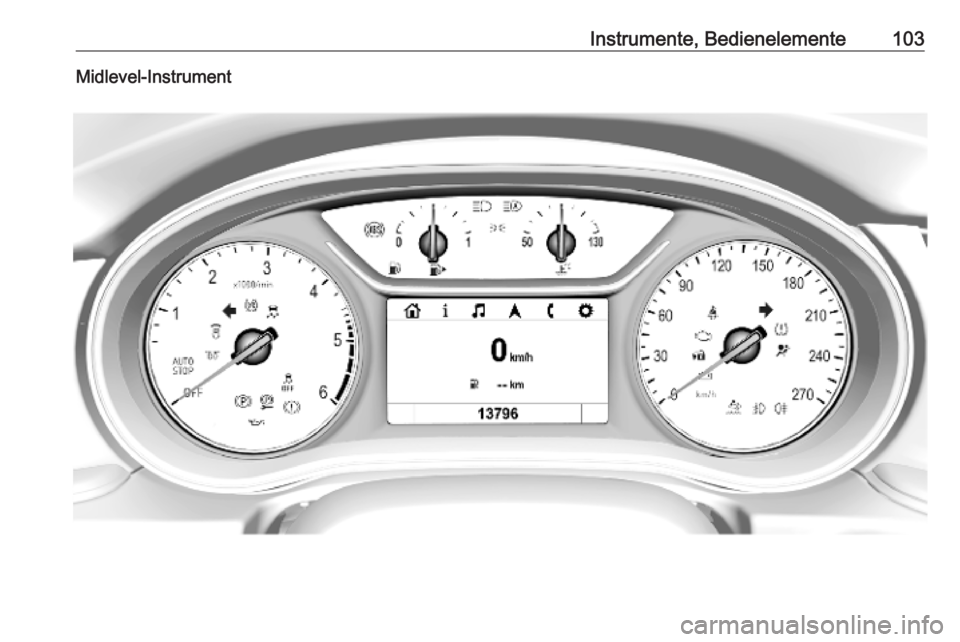

Instrumente, Bedienelemente103Midlevel-Instrument

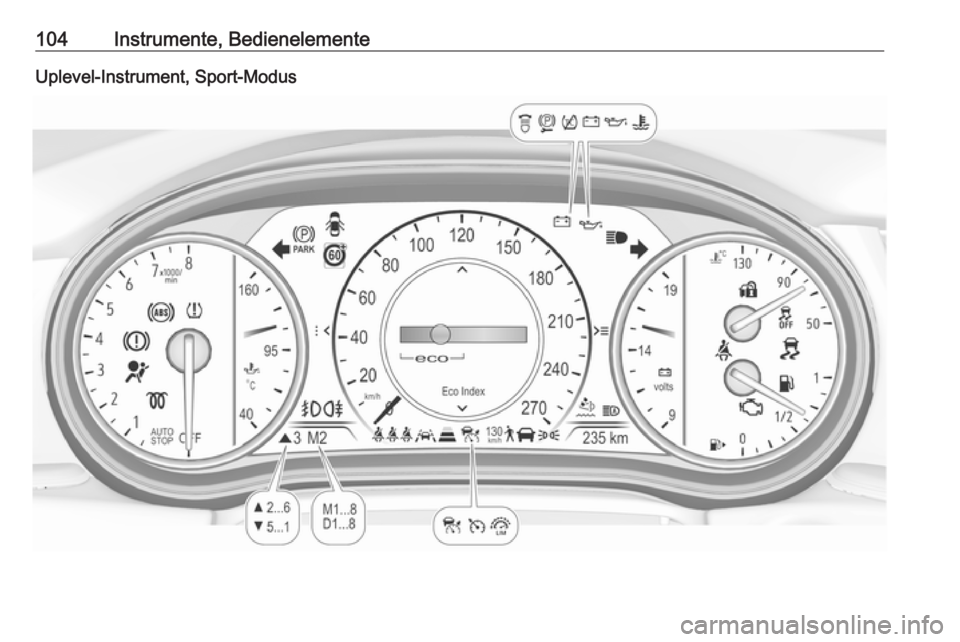

104Instrumente, BedienelementeUplevel-Instrument, Sport-Modus

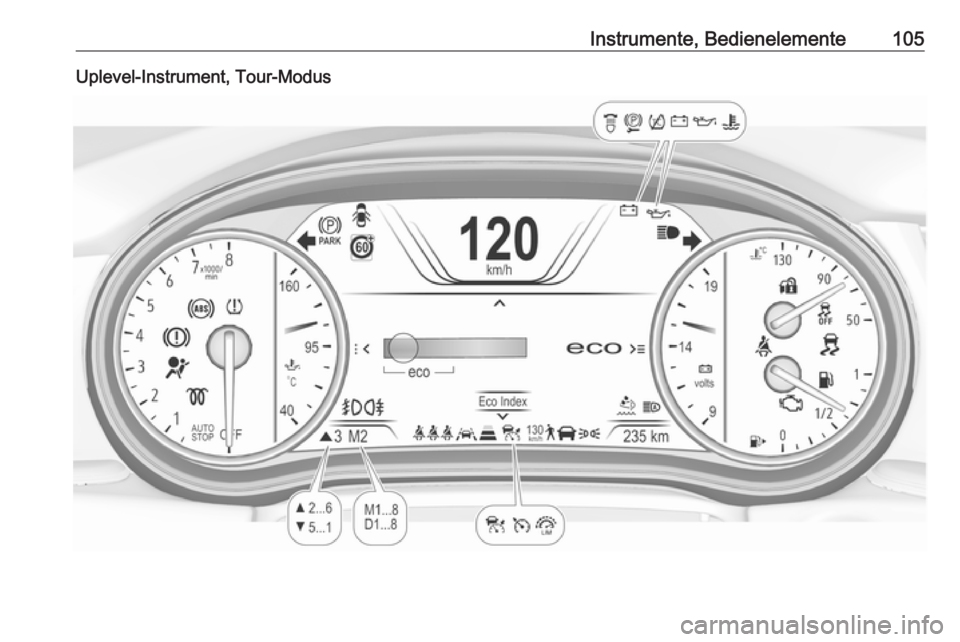

Instrumente, Bedienelemente105Uplevel-Instrument, Tour-Modus

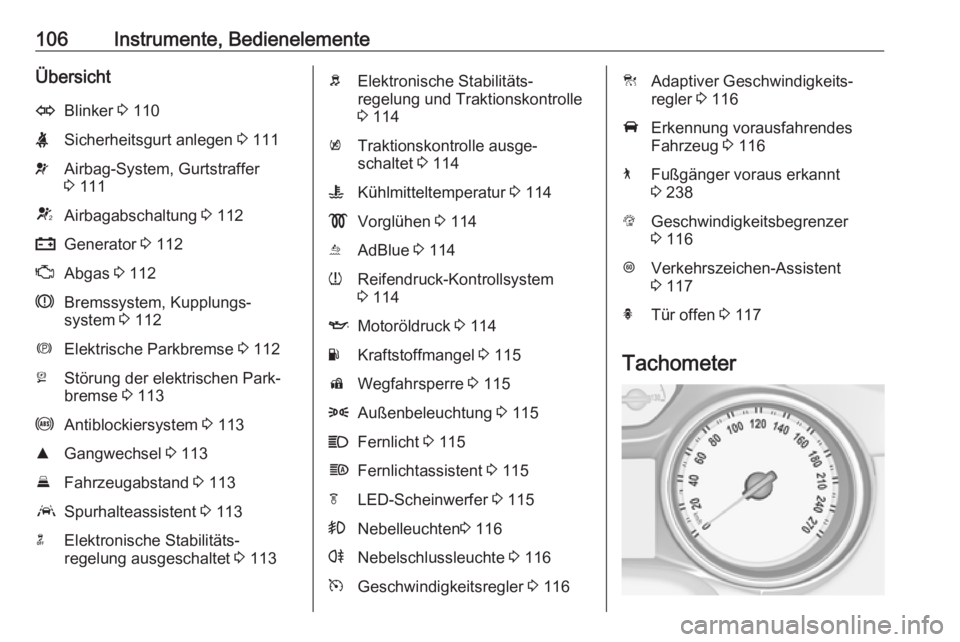

106Instrumente, BedienelementeÜbersichtOBlinker 3 110XSicherheitsgurt anlegen 3 111vAirbag-System, Gurtstraffer
3 111VAirbagabschaltung 3 112pGenerator 3 112ZAbgas 3 112RBremssystem, Kupplungs‐
system 3 112mElektrische Parkbremse 3 112jStörung der elektrischen Park‐
bremse 3 113uAntiblockiersystem 3 113RGangwechsel 3 113EFahrzeugabstand 3 113aSpurhalteassistent 3 113nElektronische Stabilitäts‐
regelung ausgeschaltet 3 113bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 114kTraktionskontrolle ausge‐
schaltet 3 114WKühlmitteltemperatur 3 114!Vorglühen 3 114uAdBlue 3 114wReifendruck-Kontrollsystem
3 114IMotoröldruck 3 114YKraftstoffmangel 3 115dWegfahrsperre 3 1158Außenbeleuchtung 3 115CFernlicht 3 115fFernlichtassistent 3 115fLED-Scheinwerfer 3 115>Nebelleuchten 3 116rNebelschlussleuchte 3 116mGeschwindigkeitsregler 3 116CAdaptiver Geschwindigkeits‐
regler 3 116AErkennung vorausfahrendes
Fahrzeug 3 1167Fußgänger voraus erkannt
3 238LGeschwindigkeitsbegrenzer
3 116LVerkehrszeichen-Assistent
3 117hTür offen 3 117
Tachometer

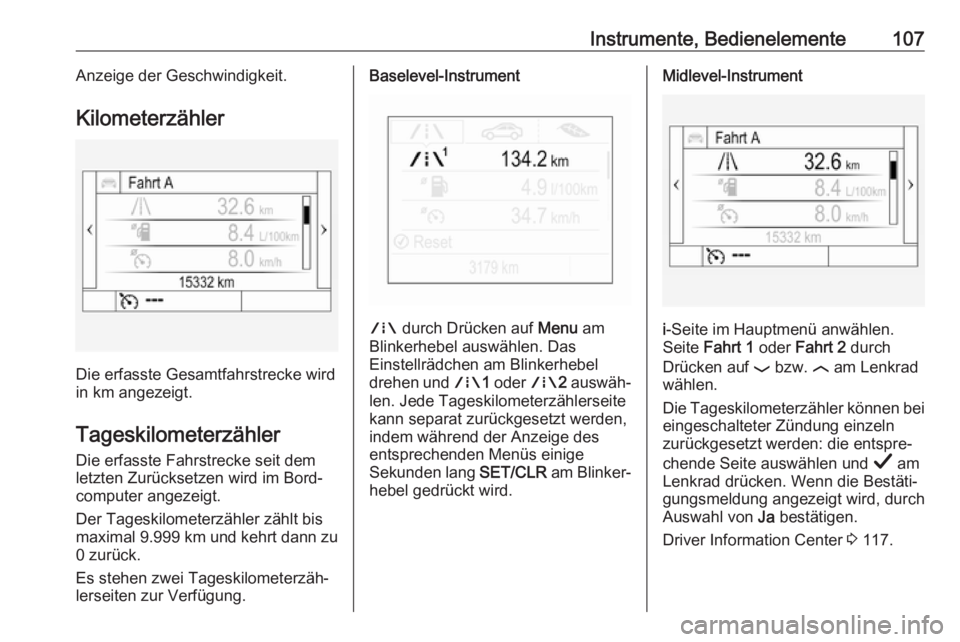

Instrumente, Bedienelemente107Anzeige der Geschwindigkeit.Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
Baselevel-Instrument
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden,
indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
Midlevel-Instrument
i -Seite im Hauptmenü anwählen.
Seite Fahrt 1 oder Fahrt 2 durch
Drücken auf P bzw. N am Lenkrad
wählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: die entspre‐
chende Seite auswählen und Å am
Lenkrad drücken. Wenn die Bestäti‐
gungsmeldung angezeigt wird, durch
Auswahl von Ja bestätigen.
Driver Information Center 3 117.

108Instrumente, BedienelementeUplevel-Instrumenteneinheit
Seite Info im Hauptmenü auswählen.
Seite Fahrt A oder Fahrt B durch
Drücken auf P bzw. N am Lenkrad
wählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: die entspre‐
chende Seite auswählen und >
drücken. Durch Drücken auf Å
bestätigen.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
