OPEL INSIGNIA BREAK 2019 Betriebsanleitung (in German)

Beleuchtung139BeleuchtungAußenbeleuchtung....................139
Lichtschalter ............................ 139
Automatisches Fahrlicht ..........140
Fernlicht ................................... 140
Fernlichtassistent ....................140
Lichthupe ................................. 141
Leuchtweitenregulierung .........142
Scheinwerfer bei Auslandsfahrt ......................... 142
Tagfahrlicht .............................. 142
LED-Scheinwerfer ...................143
Warnblinker ............................. 146
Blinker ..................................... 146
Nebelleuchten ......................... 147
Nebelschlussleuchte ...............147
Parklicht ................................... 147
Rückfahrlicht ............................ 148
Beschlagene Leuchtenabdeckungen ...........148
Innenbeleuchtung ......................148
Instrumententafelbeleuchtung . 148
Innenlicht ................................. 148
Leselicht .................................. 149
Beleuchtung in den Sonnenblenden ......................150Lichtfunktionen .......................... 150
Mittelkonsolenbeleuchtung ......150
Beleuchtung beim Einsteigen ..150
Beleuchtung beim Aussteigen . 151
Batterieentladeschutz ..............151Außenbeleuchtung
Lichtschalter
Lichtschalter drehen:
AUTO:Automatisches Fahrlicht,
schaltet automatisch
zwischen Tagfahr- und
Scheinwerferlicht um8:Standlicht9:Scheinwerfer
Beim Einschalten der Zündung ist die
Funktion Automatisches Fahrlicht
aktiv.
Kontrollleuchte 8 3 115.

140BeleuchtungRückleuchtenDie Rückleuchten werden gemein‐
sam mit dem Abblend-/Fernlicht und
dem Standlicht eingeschaltet.
Automatisches Fahrlicht
Bei aktivierter Funktion Automati‐
sches Fahrlicht und laufendem Motor schaltet das System abhängig vonden äußeren Lichtverhältnissen und
den Informationen des Wischersys‐
tems zwischen Tagfahrlicht und
Scheinwerfern automatisch um.
Tagfahrlicht 3 142.
Automatische
Scheinwerferaktivierung
Bei schwachem Umgebungslicht wird
das Abblendlicht eingeschaltet.
Zudem werden die Scheinwerfer
eingeschaltet, wenn die Scheibenwi‐
scher über mehrere Wischzyklen akti‐ viert waren.
LED-Scheinwerfer 3 143.
Tunnelerkennung Beim Einfahren in einen Tunnel
werden sofort die Scheinwerfer
eingeschaltet.Fernlicht
Zum Umschalten von Abblend- auf
Fernlicht den Hebel drücken.
Zum Ausschalten des Fernlichts den
Hebel ziehen.
Fernlichtassistent 3 143.
Fernlichtassistent Beschreibung für Versionen mit Halo‐
gen-Scheinwerfer. Fernlichtassistent
bei LED-Scheinwerfern 3 143.
Durch diese Funktion kann das Fern‐ licht bei Nacht und bei einer Fahr‐
zeuggeschwindigkeit von mehr als
40 km/h als Hauptfahrlicht fungieren.

Beleuchtung141In folgenden Fällen wird automatisch
auf Abblendlicht umgeschaltet:
● Ein Sensor erkennt das Licht entgegenkommender oder
vorausfahrender Fahrzeuge.
● Bei Fahrten im Stadtgebiet.
● Die Fahrzeuggeschwindigkeit beträgt weniger als 20 km/h.
● Bei Nebel oder Schnee.
● die Nebelleuchten oder die Nebelschlussleuchte einge‐
schaltet sind.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.Aktivierung
Die grüne Kontrollleuchte f leuchtet
ständig, wenn der Assistent aktiviert ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte f 3 115.
Ausschalten Bei eingeschaltetem Fernlicht den
Blinkerhebel einmal drücken, um den Fernlichtassistenten zu deaktivieren.
Beim Betätigen der Lichthupe bei
ausgeschaltetem Fernlicht bleibt der
Fernlichtassistent aktiviert.
Wird der Blinkerhebel zum Aktivieren
des manuellen Fernlichts gedrückt,
wird der Fernlichtassistent deakti‐ viert. Darüber hinaus wird die Funk‐tion deaktiviert, wenn die Nebelleuch‐ ten eingeschaltet werden.
f einmal drücken, um den Fernlicht‐
assistenten auszuschalten.
Es wird die letzte Einstellung des
Fernlichtassistenten gespeichert.
Diese wird beim erneuten Einschal‐
ten der Zündung wieder aktiviert.
Lichthupe
Zum Betätigen der Lichthupe Hebel
zum Lenkrad ziehen.

142BeleuchtungWird der Hebel gezogen, wird das
Fernlicht ausgeschaltet.
LED-Scheinwerfer 3 143.
Leuchtweitenregulierung
Manuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeuglast, um die Blendwir‐
kung zu reduzieren: Daumenräd‐
chen ? drücken und in die
gewünschte Stellung drehen.
0:Vordersitze besetzt1:Alle Sitze besetzt2:Alle Sitze besetzt und Laderaum
beladen3:Fahrersitz besetzt und Laderaum
beladen
Dynamische automatische Leucht‐
weitenregulierung 3 143.
Scheinwerfer bei
Auslandsfahrt
Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern mit Linksverkehr müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Fahrzeuge mit Halogen-
Scheinwerfersystem
Die Scheinwerfer müssen nicht
eingestellt werden.
Fahrzeuge mit LED-
Scheinwerfern
Die Scheinwerfer können im Menü
Fahrzeugpersonalisierung über das
Info-Display für das Fahren auf der
anderen Straßenseite eingestellt
werden.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug aus.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 131.
Bei jedem Einschalten der Zündung
blinkt f ca. vier Sekunden zur Erin‐
nerung.
Die Deaktivierung erfolgt in der glei‐
chen Weise wie oben beschrieben. f blinkt nicht, wenn die Funktion
deaktiviert ist.
Kontrollleuchte f 3 115.
Tagfahrlicht
Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Es wird bei Tag und laufendem Motor automatisch eingeschaltet.

Beleuchtung143Das System schaltet in Abhängigkeit
von den Lichtverhältnissen automa‐ tisch zwischen Tagfahrlicht und
Scheinwerfern um. Automatisches Fahrlicht 3 140.
LED-Scheinwerfer Das LED-Scheinwerfersystem bein‐
haltet eine Vielzahl von speziellen
LED in jedem Scheinwerfer, mit
denen sich verschiedene Beleuch‐
tungsprogramme steuern lassen.
Die Lichtverteilung und -intensität
werden je nach Lichtverhältnissen,
Straßentyp und Fahrsituation varia‐
bel eingestellt. Das Fahrzeug passt
die Scheinwerfer automatisch der
Situation an, um optimale Leuchtleis‐
tung für den Fahrer zu ermöglichen.
Einige Funktionen der LED-Schein‐
werfer können im Menü Fahrzeugper‐
sonalisierung deaktiviert bzw. akti‐
viert werden. Im Info-Display die rele‐
vante Einstellung unter Einstellung, I
Fahrzeug anwählen. Fahrzeugperso‐
nalisierung 3 131.
Der Fernlichtassistent kann nicht
deaktiviert werden.Mit dem Lichtschalter in Stellung
AUTO oder 9 sind folgende
Beleuchtungsfunktionen verfügbar:
Stadt-Licht
Wird automatisch bei Geschwindig‐
keiten bis ca. 55 km/h und in Situati‐
onen mit Außenumgebungslicht akti‐
viert. Das Licht ist weit und symmet‐
risch. Eine spezielle Lichtverteilung
sorgt dafür, dass andere Straßenbe‐
nutzer nicht geblendet werden.
Land-Licht
Wird beim Fahren in ländlichen
Gebieten automatisch bei Geschwin‐
digkeiten über ca. 55 km/h aktiviert.
Die aktuell befahrene Straße und
deren Rand werden besser ausge‐
leuchtet. Entgegenkommende und
vorausfahrende Fahrzeuge werden
nicht geblendet.
Kurvenlicht
Je nach Lenkwinkel und Geschwin‐
digkeit werden spezielle LED zusätz‐
lich eingeschaltet, um in Kurven das
Scheinwerferlicht zu verbessern.
Diese Funktion wird bei Geschwin‐
digkeiten zwischen 40 und 70 km/h
aktiviert und reagiert auf den Lenk‐
winkel.

144BeleuchtungAbbiegelicht
Beim Abbiegen werden je nach Lenk‐winkel und Blinklicht spezielle LEDeingeschaltet, um die Fahrtrichtung
auszuleuchten. Er wird bei Geschwin‐
digkeiten von bis zu 40 km/h aktiviert.
Rückwärtseinpark-Funktion
Um dem Fahrer beim Einparken die
Orientierung zu erleichtern, werden
bei eingeschalteten Scheinwerfern
und eingelegtem Rückwärtsgang
sowohl das Abbiege- als auch das
Rückfahrlicht zugeschaltet. Sie blei‐
ben noch kurze Zeit nach Heraus‐
nahme des Rückwärtsgangs bzw. bis mehr als 7 km/h in einem Vorwärts‐
gang erreicht sind, eingeschaltet.
Fernlichtassistent
Diese Funktion erlaubt die Nutzung
des Fernlichts als Hauptfahrlicht bei
Nacht.
Die Kamera in der Windschutz‐
scheibe erkennt die Lichter von
entgegenkommenden oder voraus‐
fahrenden Fahrzeugen. Jede LED auf der rechten bzw. linken Seite kann
entsprechend der Verkehrslage
speziell zu- oder ausgeschaltet
werden. Das sorgt für die bestmögli‐
che Lichtverteilung, ohne dass
Verkehrsteilnehmer geblendet
werden. Ist der Fernlichtassistent
zugeschaltet, bleibt er aktiv und
schaltet das Fernlicht in Abhängigkeit
von den Umgebungsbedingungen ein und aus. Beim Wiedereinschalten der
Zündung bleibt die letzte Einstellung
des Fernlichtassistenten erhalten.Der Fernlichtassistent beinhaltet
einen speziellen Autobahnmodus.
Wird auf Autobahnen schneller als 115 km/h gefahren, verkleinert sich
der Lichtstrahl, damit der entgegen‐
kommende Verkehr nicht geblendet
wird. Beim Fahren hinter Fahrzeugen bzw. beim Überholen wird die Spie‐
gelblendwirkung in diesen Fahrzeu‐
gen verringert.
AktivierungBlinkerhebel mit MENU-Taste

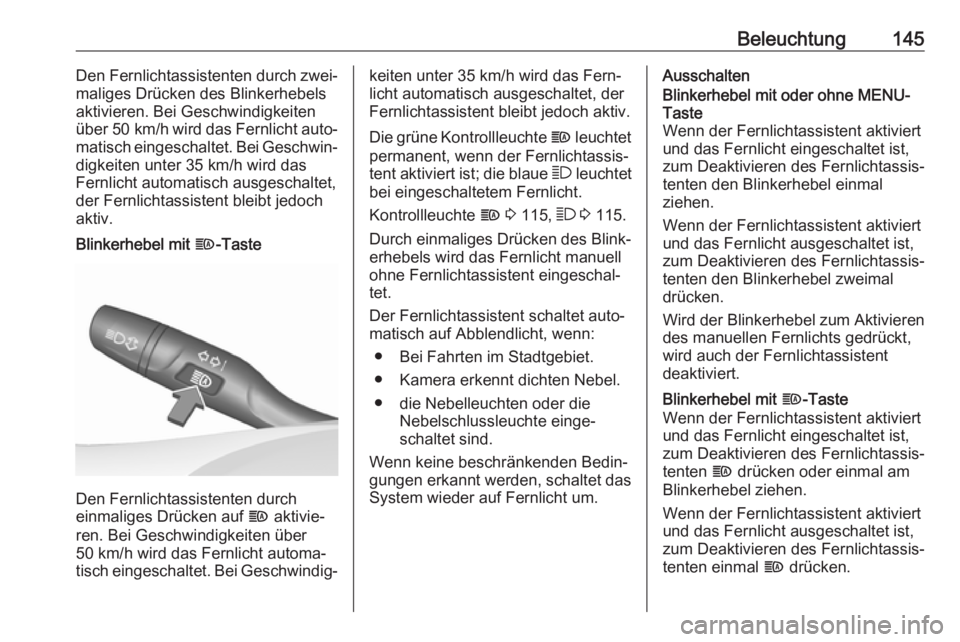

Beleuchtung145Den Fernlichtassistenten durch zwei‐
maliges Drücken des Blinkerhebels
aktivieren. Bei Geschwindigkeiten
über 50 km/h wird das Fernlicht auto‐
matisch eingeschaltet. Bei Geschwin‐
digkeiten unter 35 km/h wird das
Fernlicht automatisch ausgeschaltet,
der Fernlichtassistent bleibt jedoch
aktiv.Blinkerhebel mit f-Taste
Den Fernlichtassistenten durch
einmaliges Drücken auf f aktivie‐
ren. Bei Geschwindigkeiten über
50 km/h wird das Fernlicht automa‐
tisch eingeschaltet. Bei Geschwindig‐
keiten unter 35 km/h wird das Fern‐
licht automatisch ausgeschaltet, der
Fernlichtassistent bleibt jedoch aktiv.
Die grüne Kontrollleuchte f leuchtet
permanent, wenn der Fernlichtassis‐
tent aktiviert ist; die blaue 7 leuchtet
bei eingeschaltetem Fernlicht.
Kontrollleuchte f 3 115, 7 3 115.
Durch einmaliges Drücken des Blink‐
erhebels wird das Fernlicht manuell
ohne Fernlichtassistent eingeschal‐
tet.
Der Fernlichtassistent schaltet auto‐
matisch auf Abblendlicht, wenn:
● Bei Fahrten im Stadtgebiet.
● Kamera erkennt dichten Nebel.
● die Nebelleuchten oder die Nebelschlussleuchte einge‐
schaltet sind.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.AusschaltenBlinkerhebel mit oder ohne MENU-
Taste
Wenn der Fernlichtassistent aktiviert und das Fernlicht eingeschaltet ist,
zum Deaktivieren des Fernlichtassis‐
tenten den Blinkerhebel einmal
ziehen.
Wenn der Fernlichtassistent aktiviert und das Fernlicht ausgeschaltet ist,
zum Deaktivieren des Fernlichtassis‐
tenten den Blinkerhebel zweimal
drücken.
Wird der Blinkerhebel zum Aktivieren
des manuellen Fernlichts gedrückt,
wird auch der Fernlichtassistent
deaktiviert.Blinkerhebel mit f-Taste
Wenn der Fernlichtassistent aktiviert
und das Fernlicht eingeschaltet ist,
zum Deaktivieren des Fernlichtassis‐
tenten f drücken oder einmal am
Blinkerhebel ziehen.
Wenn der Fernlichtassistent aktiviert und das Fernlicht ausgeschaltet ist,
zum Deaktivieren des Fernlichtassis‐
tenten einmal f drücken.

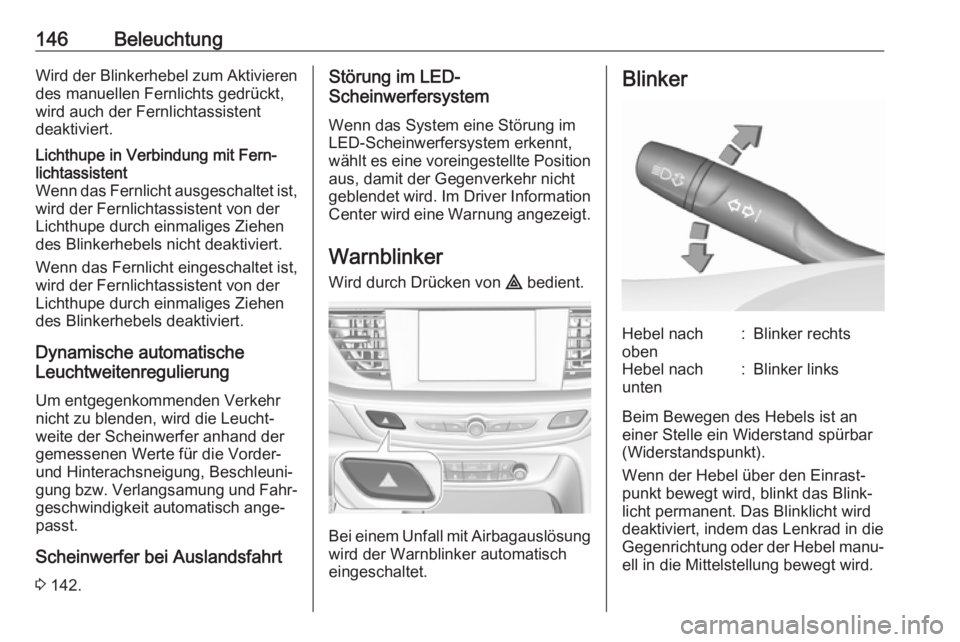

146BeleuchtungWird der Blinkerhebel zum Aktivieren
des manuellen Fernlichts gedrückt,
wird auch der Fernlichtassistent
deaktiviert.Lichthupe in Verbindung mit Fern‐
lichtassistent
Wenn das Fernlicht ausgeschaltet ist,
wird der Fernlichtassistent von der
Lichthupe durch einmaliges Ziehen
des Blinkerhebels nicht deaktiviert.
Wenn das Fernlicht eingeschaltet ist,
wird der Fernlichtassistent von der
Lichthupe durch einmaliges Ziehen
des Blinkerhebels deaktiviert.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer anhand der
gemessenen Werte für die Vorder-
und Hinterachsneigung, Beschleuni‐
gung bzw. Verlangsamung und Fahr‐
geschwindigkeit automatisch ange‐
passt.
Scheinwerfer bei Auslandsfahrt
3 142.
Störung im LED-
Scheinwerfersystem
Wenn das System eine Störung im
LED-Scheinwerfersystem erkennt,
wählt es eine voreingestellte Position
aus, damit der Gegenverkehr nicht
geblendet wird. Im Driver Information Center wird eine Warnung angezeigt.
Warnblinker
Wird durch Drücken von ¨ bedient.
Bei einem Unfall mit Airbagauslösung
wird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Beim Bewegen des Hebels ist an
einer Stelle ein Widerstand spürbar
(Widerstandspunkt).
Wenn der Hebel über den Einrast‐
punkt bewegt wird, blinkt das Blink‐
licht permanent. Das Blinklicht wird
deaktiviert, indem das Lenkrad in die
Gegenrichtung oder der Hebel manu‐ ell in die Mittelstellung bewegt wird.

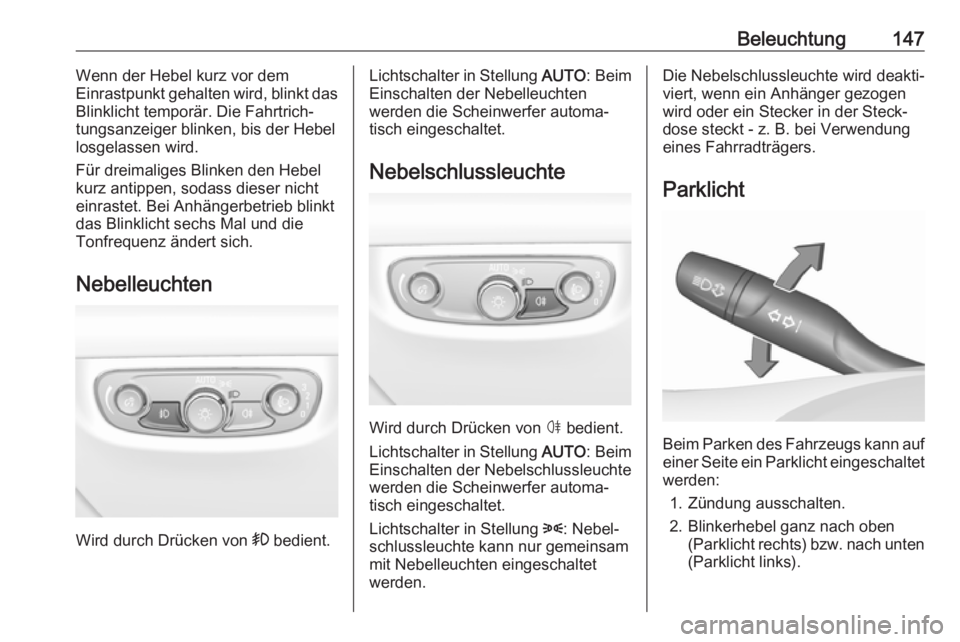

Beleuchtung147Wenn der Hebel kurz vor dem
Einrastpunkt gehalten wird, blinkt das
Blinklicht temporär. Die Fahrtrich‐
tungsanzeiger blinken, bis der Hebel
losgelassen wird.
Für dreimaliges Blinken den Hebel
kurz antippen, sodass dieser nicht
einrastet. Bei Anhängerbetrieb blinkt
das Blinklicht sechs Mal und die
Tonfrequenz ändert sich.
Nebelleuchten
Wird durch Drücken von > bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelleuchten
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlussleuchte
Wird durch Drücken von ø
bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelleuchten eingeschaltet
werden.
Die Nebelschlussleuchte wird deakti‐ viert, wenn ein Anhänger gezogen
wird oder ein Stecker in der Steck‐
dose steckt - z. B. bei Verwendung
eines Fahrradträgers.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite ein Parklicht eingeschaltet
werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Parklicht rechts) bzw. nach unten(Parklicht links).

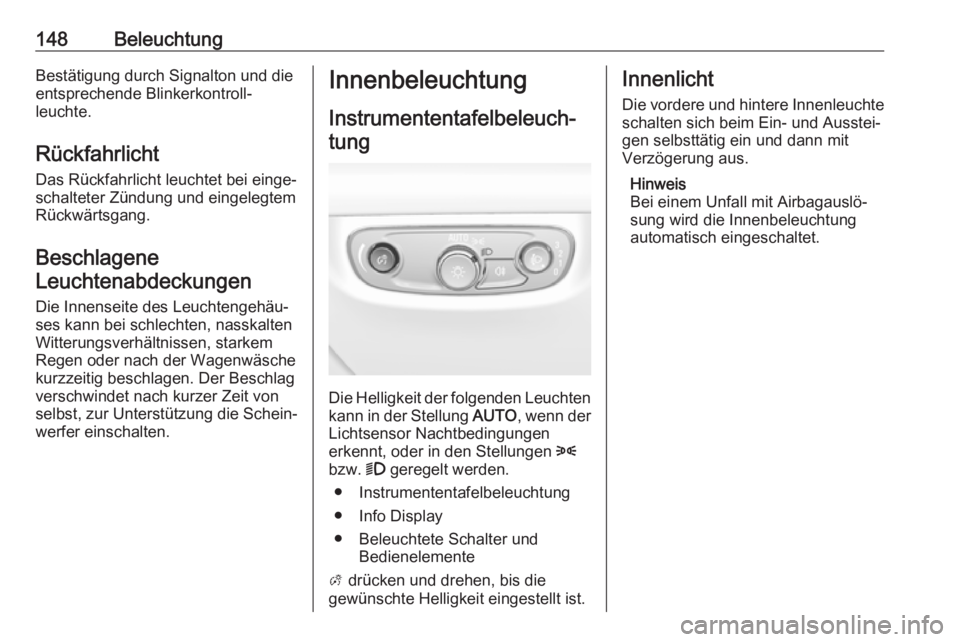

148BeleuchtungBestätigung durch Signalton und dieentsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐tung
Die Helligkeit der folgenden Leuchten
kann in der Stellung AUTO, wenn der
Lichtsensor Nachtbedingungen
erkennt, oder in den Stellungen 8
bzw. 9 geregelt werden.
● Instrumententafelbeleuchtung ● Info Display
● Beleuchtete Schalter und Bedienelemente
A drücken und drehen, bis die
gewünschte Helligkeit eingestellt ist.
Innenlicht
Die vordere und hintere Innenleuchte
schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit
Verzögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung
automatisch eingeschaltet.
