Kørsel og betjening227Registreringszoner
Systemets sensorer dækker et
område på ca. 3,5 meter parallelt på
begge sider af bilen og ca. 3 meter
bag ved blindvinkel-alarm (A) og ca.
50 meter bag ved vognbaneskiftalarm
(B) i parallelle baner. Områderne star‐
ter ved hvert sidespejl. Højden af
zonen er mellem ca. 0,5 meter og
2 meter fra jorden.
Deaktivering
Aktivering eller deaktivering af Vogn‐
baneskiftalarm kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Det kan en gang imellem ske, at alar‐ men ikke udløses under normale
omstændigheder eller i skarpe sving.
Systemet kan midlertidigt advare om
genstande i den blinde vinkel under
specifikke vejrforhold (regn, hagl
osv.). Kørsel på en våd vej eller i over‐
gangene fra et tørt område til et vådt
område kan få kontrollampen F til
at tænde, da vandsprøjt kan blive
tolket som en genstand. Ellers kan kontrollampen F tænde på grund af
rækværk, skilte, træer, buske eller
andre immobile genstande. Dette er
helt normalt, og systemet behøver
ikke at efterses.
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhæng.
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg hjælp på et værksted.
Bemærkninger
Efter produktion skal systemet kali‐
breres. For at opnå optimal ydeevne skal du køre så hurtigt som muligt påen lige hovedvejsstrækning med
forhindringer fx rækværk og barrie‐
rer over en vis afstand.
Panoramaudsynssystem Dette system giver udsyn over bilens
omgivelser og vises næsten som et
360°-billede på informationsdisplayet
i fugleperspektiv.

228Kørsel og betjeningSystemet anvender fire kameraer:● bageste kamera, monteret i bagklappen
● frontkamera, monteret i frontgril‐ len under symbolet
● sidekameraer, monteret nederst på begge sidespejle.
Skærmen på informationsdisplayet er
opdelt i to dele: til venstre er der
udsyn fra over bilen, og til højre er der
udsyn fra foran eller bagved bilen,
afhængigt af det valgte gear. Parke‐
ringssensorerne supplerer informati‐
onerne om visningen.
Aktivering
Panoramaudsynssystemet er aktive‐ret:
● vælg bakgear
● tryk på kameraikonet ë på
informationsdisplayet
● for tæt på en genstand forude
Funktion
Udsyn bagud
Udsyn bagud viser et billede af områ‐
det bag bilen i højre side af skærmen, når bilen er i bakgear.
En advarselstrekant 9 kan vises på
skærmen, når forhindringer detekte‐ res af de bageste sensorer i Parke‐
ringsassistenten. Trekanten skifter
fra gul til rød og bliver større, jo
tættere genstanden kommer.
Det tidligere indhold af informations‐
displayet vises, når bilen ikke
længere er i bakgear efter en kort
forsinkelse. For at vende tilbage til det
forrige displayindhold hurtigere, skal
du trykke på kameraikonet på
informationsdisplayet. Ved kørselmed over 11 km/t i et fremadgear
deaktiveres panoramasystemet
også.
Omgivelsesvisning
Omgivelsesvisning viser et billede af området omkring bilen ovenfra,
sammen med billeder fra front- eller
bageste kamera på informationsdis‐
playet.
Frontvisning
Frontvisning viser et billede af områ‐ det foran bilen i den højre side af
skærmen. Visningen aktiveres, når
der skiftes fra bakgear til et fremad‐
gear, eller ved at trykke på kamerai‐
konet på informationsdisplayet.
Frontvisning viser også automatisk
genstande, der detekteres inden for
30 cm. Frontvisningen vises kun op til
en hastighed på 11 km/t i fremadgear.

230Kørsel og betjeningSystembegrænsningerForsigtig
For at sikre optimal drift af syste‐
met er det vigtigt altid at holde
kameralinserne i kølergrillen, side‐ spejlshusene og bagklappen
mellem nummerpladelysene rene.
Skyl linsen med vand, og tør den
med en blød klud.
Linserne må ikke rengøres med en damp- eller højtryksrenser.
Panoramaudsynssystemet fungerer
muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn ogsne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.
● Bilen kører med påhæng.
● Bilen har været involveret i en ulykke.
● Der er meget store temperatu‐ rændringer.
Bakkamera
Bakkameraet hjælper føreren ved
bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på informa‐
tionsdisplayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt, og parkeringsassi‐
stentsensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undgå at bakke eller parkere
bilen, mens du kun ser i bakkame‐ raet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem
nummerpladelysene.

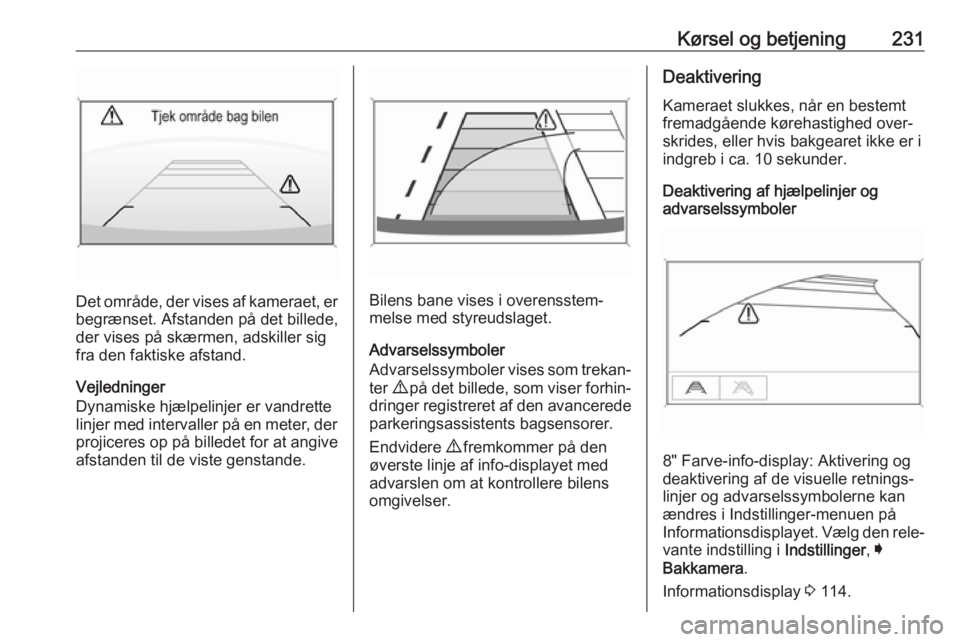

Kørsel og betjening231
Det område, der vises af kameraet, erbegrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Vejledninger
Dynamiske hjælpelinjer er vandrette
linjer med intervaller på en meter, der
projiceres op på billedet for at angive
afstanden til de viste genstande.Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐
ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med advarslen om at kontrollere bilens
omgivelser.
Deaktivering
Kameraet slukkes, når en bestemt
fremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 10 sekunder.
Deaktivering af hjælpelinjer og
advarselssymboler
8" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan ændres i Indstillinger-menuen på
Informationsdisplayet. Vælg den rele‐
vante indstilling i Indstillinger, I
Bakkamera .
Informationsdisplay 3 114.

232Kørsel og betjeningIndividuelle indstillinger 3 120.
Systembegrænsninger
Bakkameraet fungerer muligvis ikke
korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng. ● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.Alarm for tværgående trafik
bag
Foruden bakkameraet 3 230 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐ gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
farve-info-displayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangeren.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen
før bakning.
Aktivering
Alarmen for tværgående trafik bagaktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.

Kørsel og betjening233Registreringszoner
Systemets sensorer dækker et
område på ca. 20 meter i 90° til
venstre eller højre, bag bilen. Alar‐
men for tværgående trafik bag er aktiv
op til 10 km/t og udsender advarsler i forbindelse med tværgående trafik,der kører mellem 0 og 36 km/t.
Deaktivering Alarmen for tværgående trafik bagafbrydes sammen med bakkameraet,
når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alar‐
men for tværgående trafik bag kan
indstilles i menuen Individuelle indstil‐
linger på informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhængI tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemtevejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.

Kørsel og betjening237SystembegrænsningerFunktionen Vejskiltassistent fungerer
muligvis ikke korrekt, når:
● Bilens hastighed er højere end 200 km/t.
● Kørsel på snoede eller bakkede veje.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Sensoren på forruden er blokeret
af sne, is, slud, mudder, snavs,
skader på forruden eller er påvir‐ ket af fremmedlegemer, f.eks.
klæbemærker.
● Solen skinner direkte ind i kame‐
ralinsen.
● Vejskiltene er helt eller delvist dækket eller vanskelige at se.
● Vejskiltene er forkert monterede eller beskadigede.● Vejskiltene er ikke i overens‐stemmelse med Wienerkonventi‐onen om færdselstavler og -
signaler.
● Navigationskort-dataene er forældede.Forsigtig
Formålet med systemet er at
hjælpe føreren med at se visse
vejskilte inden for et defineret
hastighedsområde. Ignorer ikke
vejskilte, der ikke vises af syste‐
met.
Systemet registrerer ikke andre
end de traditionelle vejskilte, der
kan angive en hastighedsbe‐
grænsning eller ophør af en
sådan.
Lad ikke denne sikkerhedsfunk‐
tion friste Dem til at tage chancer,
når De kører.
Afpas altid hastigheden efter
vejens beskaffenhed.
Førerassistentsystemerne frata‐
ger ikke føreren for dennes fulde
ansvar for bilens drift.
Sporholderassistent
Denne funktion bidrager til at undgå
ulykker som følge af utilsigtede vogn‐
baneskift. Frontkameraet observerer
de vognbanemarkeringer, som bilen
kører imellem. Hvis bilen nærmer sig
en vognbanemarkering, drejes rattet
forsigtigt for at føre bilen tilbage i
vognbanen. Drej rattet i samme
retning, hvis systemstyring ikke er
tilstrækkeligt. Drej rattet roligt i
modsat retning, hvis det er hensigten at foretage et vognbaneskift.
Ved væsentlig overskridelse af en
vognbanemarkering, afgives der en
synlig og hørbar advarsel.
Desuden vises status for sporholde‐ rassistenten på Fører Assistance -
siden i førerinformationscentret
3 108.
Utilsigtet vognbaneskift antages, når
det sker
● uden brug af blinklys
● brug af blinklys i modsat retning af vognbaneskiftet
● uden bremsning

Kørsel og betjening239Hvis systemet registrerer en vogn‐
bane, vises den som en grøn punkte‐
ret linje, som vist på højre side af bilen
i grafikken ovenfor. Denne punkte‐
rede linje bliver gul, hvis bilen nærmer sig en registreret vognbanemarke‐
ring, uden at blinklyset i den pågæl‐ dende retning er blevet anvendt.
Hvis systemet griber ind ved at styre, vises en kort gul linje, som vist på
venstre side af bilen i grafikken oven‐ for.
Deaktivering Systemet deaktiveres ved at trykke
på a, lysdioden i knappen slukker.
Systemet deaktiveres automatisk,
når en anhænger registreres.
Systembegrænsninger
Systemets ydelse er muligvis ikke
korrekt, når:
● Bilens hastighed er uden for intervallet mellem 60 og 180 km/t.
● Kørsel på snoede eller bakkede veje.
● Ved kørsel om natten.● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Sensoren på forruden er blokeret
af sne, is, slud, mudder, snavs,
skader på forruden eller er påvir‐ ket af fremmedlegemer, f.eks.
klæbemærker.
● Solen skinner direkte ind i kame‐
ralinsen.
● Forankørende køretøjer tæt på.
● Hældende vejbane.
● Vejkanter.
● Veje med dårlig vognbanemarke‐
ring.
● Pludselige ændringer i lysforhol‐ dene.
● Ændringer på bilen, f.eks. dæk.
Systemet bør slås fra, hvis det forstyr‐ res af tjæremærker, skygger, revner ivejen, midlertidige markeringer,
markeringer i forbindelse med vejar‐
bejde eller andre fejl.9 Advarsel
Hav altid opmærksomheden
henvendt på vejen, og sørg for, at
bilen har den rette placering i
banen. I modsat fald kan der ske
materielle skader eller personska‐ der, i værste fald med dødelig
udgang.
Sporholderassistent styrer ikke
konstant bilen.
Systemet holder muligvis ikke
bilen i banen eller afgiver alarm,
selvom der registreres en vognba‐
nemarkering.
Styringen af sporholderassisten‐
ten er måske ikke tilstrækkeligt til
at undgå en vognbaneoverskri‐
delse.
Systemet registrerer måske ikke
kørsel uden hænderne på rattet på grund af eksterne påvirkninger
(vejens beskaffenhed og over‐
flade, vejr osv.). Føreren har det

270Pleje af bilenSikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet.
Løsn dækslet på siden, og tag det af.
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion/rørvarmelegeme12NO
x reduktion/sodsensor13AdBlue-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17Alarm

Pleje af bilen275Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande hvor dæktrykovervågnings‐
systemet er lovpligtigt vil brug af hjul
uden tryksensorer medføre, at
bilens kørselsgodkendelse er ugyl‐
dig.
Vælg siden Dæktryksovervågning i
menuen Info i førerinformationscen‐
teret 3 108.
Systemets status og trykadvarsler
vises i form af en meddelelse, der
angiver det tilsvarende hjul i førerin‐ formationscentret.
Systemet tager højde for dækkenes
temperatur og indstillingen af dækbe‐ lastning i forbindelse med advars‐
lerne.
Indstilling af dækbelastning, se
herunder i dette afsnit.
Temperaturafhængighed 3 273.
Basisniveau display: Hvis trykket i et
dæk falder betydeligt, vises den
pågældende dæktrykværdi spejl‐
vendt.
Midlevel- og upleveldisplay: Dæktryk‐
værdier i det normale interval vises
med grønne bogstaver. Hvis trykket i
et dæk falder betydeligt, ændres
farven på den pågældende værdi til gult.
Et registreret lavt dæktryk vises med
kontrollampen w 3 105.
Hvis w tænder, skal du stoppe så
hurtigt som muligt og pumpe
dækkene op som anbefalet 3 313.
Sørg for, at bilens læsningsstatus
svarer til det valgte dæktryk. Status
for bilens belastning, se herunder i
dette afsnit.
Efter oppumpning kan det være
nødvendigt at køre et stykke vej for at opdatere dæktrykværdierne i førerin‐
formationscentret. I løbet af dette tids‐
rum kan w blive ved med at lyse.
