228Kørsel og betjeningSystemet anvender fire kameraer:● bageste kamera, monteret i bagklappen
● frontkamera, monteret i frontgril‐ len under symbolet
● sidekameraer, monteret nederst på begge sidespejle.
Skærmen på informationsdisplayet er
opdelt i to dele: til venstre er der
udsyn fra over bilen, og til højre er der
udsyn fra foran eller bagved bilen,
afhængigt af det valgte gear. Parke‐
ringssensorerne supplerer informati‐
onerne om visningen.
Aktivering
Panoramaudsynssystemet er aktive‐ret:
● vælg bakgear
● tryk på kameraikonet ë på
informationsdisplayet
● for tæt på en genstand forude
Funktion
Udsyn bagud
Udsyn bagud viser et billede af områ‐
det bag bilen i højre side af skærmen, når bilen er i bakgear.
En advarselstrekant 9 kan vises på
skærmen, når forhindringer detekte‐ res af de bageste sensorer i Parke‐
ringsassistenten. Trekanten skifter
fra gul til rød og bliver større, jo
tættere genstanden kommer.
Det tidligere indhold af informations‐
displayet vises, når bilen ikke
længere er i bakgear efter en kort
forsinkelse. For at vende tilbage til det
forrige displayindhold hurtigere, skal
du trykke på kameraikonet på
informationsdisplayet. Ved kørselmed over 11 km/t i et fremadgear
deaktiveres panoramasystemet
også.
Omgivelsesvisning
Omgivelsesvisning viser et billede af området omkring bilen ovenfra,
sammen med billeder fra front- eller
bageste kamera på informationsdis‐
playet.
Frontvisning
Frontvisning viser et billede af områ‐ det foran bilen i den højre side af
skærmen. Visningen aktiveres, når
der skiftes fra bakgear til et fremad‐
gear, eller ved at trykke på kamerai‐
konet på informationsdisplayet.
Frontvisning viser også automatisk
genstande, der detekteres inden for
30 cm. Frontvisningen vises kun op til
en hastighed på 11 km/t i fremadgear.

Kørsel og betjening229DeaktiveringPanoramaudsynssystemet er deakti‐veret:
● en kørehastighed på over 11 km/
t
● tryk på kameraikonet ë på
informationsdisplayet
● skift til frigear eller P med auto‐ matisk gearkasse.
Generelt9 Advarsel
Panoramaudsynssystemet erstat‐
ter ikke førerens udsyn. Det viser
ikke børn, fodgængere, cyklister,
krydsende trafik, dyr eller andre
genstande uden for kameraets
billedområder, f.eks. under kofan‐
geren eller under bilen.
Undgå at køre eller parkere bilen,
hvis du kun bruger panoramaud‐
synssystemet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
9 Advarsel
Viste billeder kan være længere
væk eller tættere på, end de ser ud til. Det område der vises er
begrænset, og genstande der er tæt på kofangerens kant eller
under kofangeren vises ikke på
skærmen.
9 Advarsel
Panoramaudsynskameraerne har
blinde vinkler og viser ikke alle
genstande tæt på bilens kanter.
Indfældelige sidespejle, der ikke
er i rette position, viser ikke pano‐
ramaudsynet rigtigt.
Blinde vinkler vises som skraverede
områder i forklaringerne. De mørke områder angiver panoramaudsyns‐
systemets visningerne.

234Kørsel og betjeningDe vejskilte, der registreres, er:Hastigheds- og forbudstavler● hastighedsbegrænsning
● overhaling forbudt
● ophør af hastighedsbegræns‐ ning
● ophør af overhaling forbudtVejskilte
Start og slutning på:
● byregioner (landespecifik)
● motorveje
● A-veje
● legegaderSupplerende skilte ● yderligere vink til vejskilte
● begrænsning af kørsel med påhæng
● traktorbegrænsninger
● advarsel om våd kørebane
● advarsel om is
● tidsbegrænsninger
● afstandsbegrænsninger
● retningspileHastighedsbegrænsningsskilte og
skilte med overhaling forbudt vises i
førerinformationscentret, indtil næste
hastighedsbegrænsningskilt eller
skilt for ophør af hastighedsbegræns‐ ning registreres, eller indtil et define‐
ret tidsudløb af skiltningen.
Visning af flere skilte på displayet er
mulig.
Et udråbstegn i en ramme viser, at der er registreret et yderligere skilt, som
systemet ikke tydeligt kan identifi‐
cere.
Systemet fungerer uden tab af
ydeevne op til en hastighed af
200 km/t, alt efter lysforholdene. Om
natten er systemet aktivt op til en
hastighed på 160 km/t.
Displayvisning
Oplysninger om de aktuelt gyldige
vejskilte findes på den designerede
Vejskiltassistent-side i førerinforma‐
tionscentret.
Desuden vises den aktuelt gældende hastighedsbegrænsning permanentpå nederste linje i førerinformations‐
centret. I tilfælde af at en hastigheds‐
begrænsning med et supplerende
skilt er tilgængeligt, vises et + symbol
i dette område.

240Kørsel og betjeningfulde ansvar for at have herre‐
dømme over bilen og skal altid
holde hænderne på rattet under
kørslen.
Ved brug af systemet under kørsel med påhængsvogn risikerer manat miste herredømmet over bilen,
og at der sker en ulykke. Slå syste‐
met fra.Brændstof
Brændstof til benzinmotorer
Brug kun blyfrit brændstof, som opfyl‐ der den europæiske standard
EN 228 eller tilsvarende.
Motoren er i stand til at arbejde med
brændstof, der indeholder op til 10%
ethanol (f.eks. kaldet E10).
Brug brændstof med anbefalet oktan‐
tal. Et lavere oktantal kan nedsætte
motorydelse og drejningsmoment og
giver lidt højere brændstofforbrug.
Forsigtig
Brug ikke brændstof eller brænd‐
stofadditiver, som indeholder
metalforbindelser så som
manganbaserede tilsætninger.
Dette kan medføre beskadigelse
af motoren.Forsigtig
Ved brug af brændstof, der ikke
overholder EN 228 eller tilsva‐
rende, kan der opstå aflejringer
eller ske motorskade.
Forsigtig
Brug af brændstof med lavere
oktantal end det lavest mulige tal
kan medføre ukontrolleret
forbrænding og motorskader.
De specifikke motorkrav med hensyn til oktantal er angivet i motordataover‐
sigten 3 303. En landespecifik
mærkat på tankklappen kan være
gældende.

260Pleje af bilen
5. Frakobl stikket ved at trykke påholdefligen.
6. Fjern og udskift enheden og fast‐ gør stikket. Bemærk, at pæren ogstikket er en enhed og skal skiftes
sammen.
7. Sæt pærefatningen ind i lampe‐ enheden ved at dreje med uret ogsætte i hak.
8. Montér lygteenheden ved at spænde alle tre skruer.
9. Fastgør frontpladen, og spænd skruen.
10. Grand Sport, Sports Tourer
Fastgør dækslet, og sæt det i
indgreb.
Baglygter
Baglygter og stoplygter er beregnet til lysdioder. I tilfælde af fejl bør lysdio‐
derne udskiftes af et værksted.
Blinklygter, tågebaglygter og baklyg‐
ter er konstrueret til pærer og kan
ændres på følgende måde.
Grand Sport
Lygteenhed i karrosseriet
1. Fjern dækslet i den respektive side.
2. Skru de to fastspændingsmøtrik‐ ker i plast ud med håndkraft på
den indvendige side.

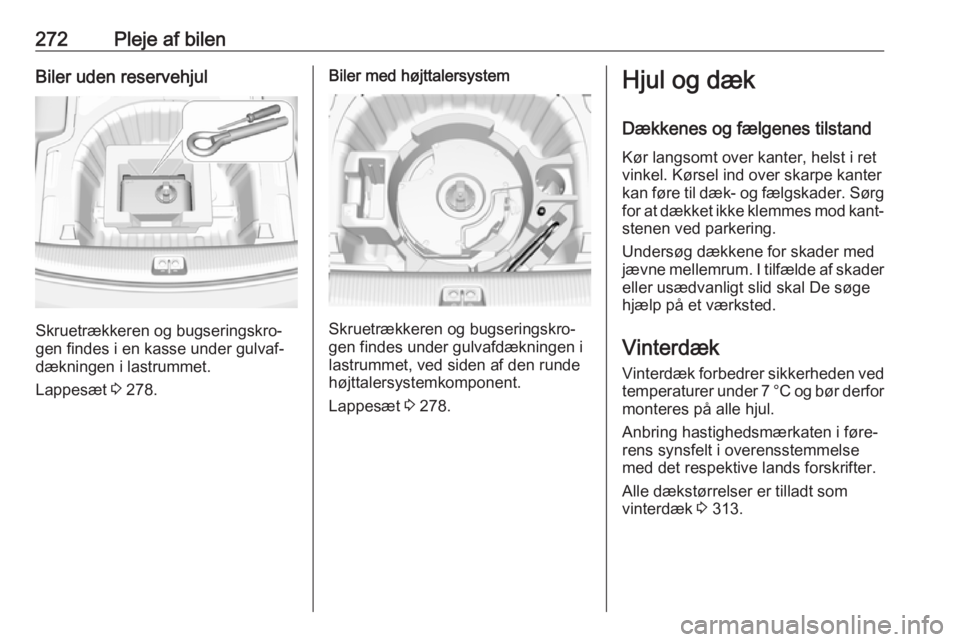

272Pleje af bilenBiler uden reservehjul
Skruetrækkeren og bugseringskro‐
gen findes i en kasse under gulvaf‐ dækningen i lastrummet.
Lappesæt 3 278.
Biler med højttalersystem
Skruetrækkeren og bugseringskro‐
gen findes under gulvafdækningen i lastrummet, ved siden af den runde
højttalersystemkomponent.
Lappesæt 3 278.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg
for at dækket ikke klemmes mod kant‐ stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Alle dækstørrelser er tilladt som
vinterdæk 3 313.

274Pleje af bilenSørg for, at indstillingen for dækbe‐
lastning passer til det aktuelle
dæktryk. Dækbelastning 3 274.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find drivaksel- og karrosseristil.2. Find motorens id-kode. Motordata
3 303.
3. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 313.
De dæk, der er godkendt til din bil, fremgår af EØF-overensstemmelses‐ erklæringen, der følger med bilen,
eller andre nationale registreringsdo‐
kumenter.
Føreren er ansvarlig for korrekt
indstilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk
opvarmning af dækkene. Dette kan resultere i indre beskadigel‐
ser, som viser sig under store
hastigheder, ved at slidbanen
løsner sig, og dækket punkterer.
9 Advarsel
For specifikke dæk kan det anbe‐
falede dæktryk i dæktryktabellen
overstige det maksimale dæktryk,
der er angivet på dækket.
Dæktrykket må aldrig være højere end det maksimale dæktryk, der erangivet på dækket.
Efter justering af dæktrykket skal du
vælge den relevante indstilling for
dækbelastning på siden
Dækbelastning i førerinformations‐
centret 3 108.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger
dæktemperatur og -tryk. De dæktryk, der fremgår af dækmærkaten og
dæktrykdiagrammet, gælder for kolde dæk, dvs. ved 20 °C.
Dæktrykket stiger med næsten
10 kPa ved en temperaturstigning på
10 °C . Der skal tages højde for dette,
hvis varme dæk kontrolleres.
Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning Systemet overvåger dæktrykket på
alle fire hjul en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.

Pleje af bilen279Der fås to typer lappesæt:
●Type 1 angivet med on/off-knap‐
pen øverst på kompressoren.
● Type 2 angivet med on/off-knap‐
pen på siden af kompressoren.
Hvis bilen er punkteret:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear resp. P.
På biler med højttalersystem opbeva‐
res lappesættet sammen med værk‐
tøjet.
På andre versioner opbevares lappe‐
sættet i en taske.
Løsn skruen, og tag tasken ud.

Pleje af bilen283Kompressoren og tætningsmidlet
kan anvendes ved temperaturer ned
til ca. -30 °C.
De adaptere, der muligvis medføl‐
ger, kan bruges til at pumpe andre
ting f.eks. fodbolde, luftmadrasser,
oppustelige gummibåde osv. De kan
findes på undersiden af kompresso‐
ren. De tages ud ved at skrue
kompressorens luftslange på og tage adapteren ud.
Hjulskift
Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm
tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.● Personer eller dyr må ikke opholde sig i den løftede bil.
● Kryb ikke ind under den løftede bil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
Løftepositioner
De viste løftepositioner henviser til
brugen af løftearme og ekstra
donkrafte, der bruge til at skifte
vinter-/sommerdæk.
Bageste arms placering af løfteplat‐
formen centreret under det relevante
løftepunkt på bilen.

284Pleje af bilenForreste arms placering af løfteplat‐formen centreret under det relevante løftepunkt på bilen.
Reservehjul
Reservehjulet kan klassificeres som et nødhjul afhængigt af størrelsen i
forhold til de øvrige monterede hjul og det pågældende lands bestemmel‐
ser. I dette tilfælde gælder en tilladt
maksimumshastighed, selv om der
ikke er nogen mærkat på reservehju‐
let, der angiver dette.
Monter kun ét nødhjul. Kør ikke hurti‐
gere end 80 km/t. Kør langsomt i
sving. Kør kun midlertidigt på nødhju‐ let.Forsigtig
Ved brug af reservehjulet kan
køreegenskaberne ændre sig, når det er mindre end de øvrige hjul,
eller når der også er monteret
vinterdæk. Få det defekte dæk
udskiftet så hurtigt som muligt.
Forsigtig
Hvis du kører med et midlertidigt
reservehjul, skal aktiv nødbrems‐
ning være deaktiveret.
Reservehjulet ligger i lastrummet
under bundbelægningen.
For at fjerne: 1. Åbn afdækningen i gulvet.
2. Reservehjulet fastgøres med en vingemøtrik. Drej vingemøtrikken
mod uret, og fjern reservehjulet.
Under reservehjulet er der en
kasse med bilens værktøj.
3. Når der efter et hjulskift ikke anbringes et hjul i reservehjulsfor‐
dybningen, skal værktøjskassen
sikres ved at dreje vingemørikken
tilbage og lukke gulvafdæknin‐
gen.
4. Efter hjulskift tilbage til hjul i fuld‐ størrelse, anbring reservehjulet
med den udvendige side opad i
hjulbrønden og fastgør med
vingemøtrikken.
Monter kun ét nødhjul. Den tilladte
maksimumshastighed ifølge etiketten
på nødhjulet gælder kun for den
fabriksmonterede dækstørrelse.
Montering af reservehjulet
Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Tag reservehjulet ud.
● Udskift aldrig flere hjul ad gangen.
