Körning och hantering179Motoravgaser9Fara
Motoravgaser innehåller giftig,
men färg- och luktlös, koloxid
(CO). Undvik inandning, det kan
vara livsfarligt.
Om avgaser kommer in i bilen,
öppna fönstren. Låt en verkstad
åtgärda orsaken till störningen.
Undvik att köra med öppet baga‐
geutrymme eftersom avgaser kan
tränga in i bilens kupé.
Avgasfilter
Avgasfiltret är ett partikelfilter för diesel- och bensinmotorer.
Automatisk rengöringsprocess
Avgasfiltersystemet filtrerar bort
sotpartiklar från motoravgaserna.
Systemet har en självrengöringsfunk‐ tion som körs automatiskt under
körningen utan något meddelande.
Filtret rengörs periodiskt genom
förbränning av sotpartiklarna vid hög
temperatur. Detta sker automatiskt
under vissa körförhållanden och kan
pågå under upp till 25 minuter.
Normalt tar detta mellan sju och tolv
minuter. Autostop finns inte tillgäng‐
ligt och bränsleförbrukningen kan bli
högre under denna period. Den lukt-
och rökutveckling som detta leder till
är normal.
Systemet kräver rengöring
Under vissa förhållanden, t.ex. vid
körning korta sträckor, kan systemet
inte renas automatiskt.
Om filterrengöring behövs och om de tidigare körförhållandena inte tillät
automatisk rengöring indikeras detta
av ett varningsmeddelande i förarin‐
formationscentralen.Ett varningsmeddelande visas när
avgasfiltret är fullt. Starta rengörings‐
processen så snart som möjligt.
Ett varningsmeddelande visas också
när avgasfiltret har nått den maximala
fyllningsnivån. Starta genast rengör‐
ingsprocessen för att undvika motor‐
skada.
Aktivera
självrengöringsprocessen
Du aktiverar rengöringsprocessen
genom att fortsätta köra och hålla
motorvarvtalet över 2 000 varv per
minut. Växla ner vid behov. Rengör‐
ing av avgasfiltret påbörjas sedan.
Reningsprocessen blir klar snabbare
vid höga motorvarvtal och belas‐
tningar.
Fortsätt köra tills självrengöringen är
klar och displaymeddelandet försvin‐
ner.

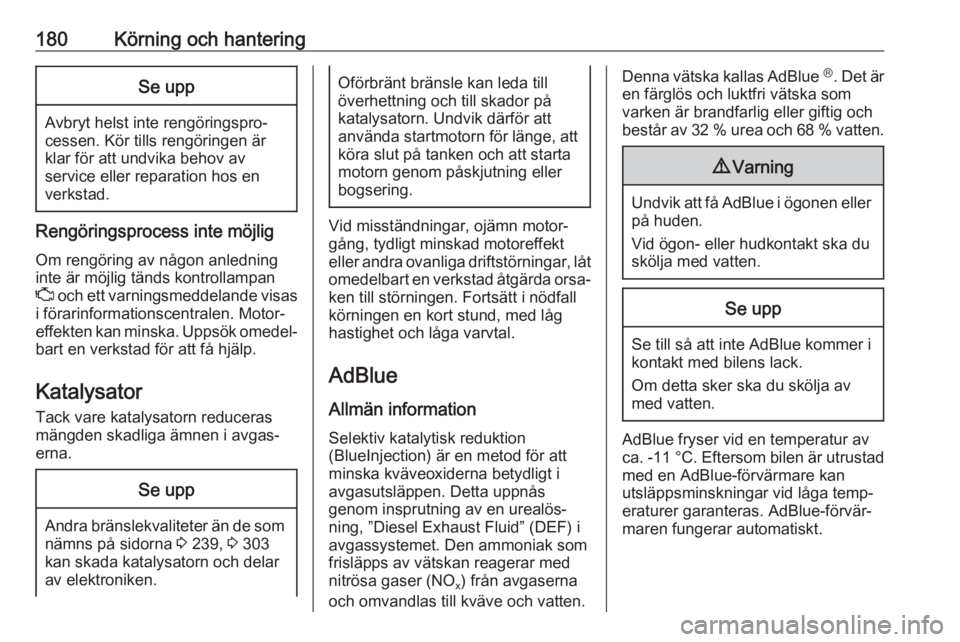

180Körning och hanteringSe upp
Avbryt helst inte rengöringspro‐
cessen. Kör tills rengöringen är
klar för att undvika behov av
service eller reparation hos en
verkstad.
Rengöringsprocess inte möjlig
Om rengöring av någon anledning
inte är möjlig tänds kontrollampan
Z och ett varningsmeddelande visas
i förarinformationscentralen. Motor‐
effekten kan minska. Uppsök omedel‐
bart en verkstad för att få hjälp.
Katalysator
Tack vare katalysatorn reduceras
mängden skadliga ämnen i avgas‐
erna.
Se upp
Andra bränslekvaliteter än de som nämns på sidorna 3 239, 3 303
kan skada katalysatorn och delar
av elektroniken.
Oförbränt bränsle kan leda till
överhettning och till skador på
katalysatorn. Undvik därför att
använda startmotorn för länge, att köra slut på tanken och att startamotorn genom påskjutning eller
bogsering.
Vid misständningar, ojämn motor‐
gång, tydligt minskad motoreffekt
eller andra ovanliga driftstörningar, låt
omedelbart en verkstad åtgärda orsa‐ ken till störningen. Fortsätt i nödfall
körningen en kort stund, med låg
hastighet och låga varvtal.
AdBlue
Allmän information
Selektiv katalytisk reduktion
(BlueInjection) är en metod för att
minska kväveoxiderna betydligt i avgasutsläppen. Detta uppnås
genom insprutning av en urealös‐
ning, ”Diesel Exhaust Fluid” (DEF) i avgassystemet. Den ammoniak somfrisläpps av vätskan reagerar med
nitrösa gaser (NO x) från avgaserna
och omvandlas till kväve och vatten.
Denna vätska kallas AdBlue Ⓡ
. Det är
en färglös och luktfri vätska som
varken är brandfarlig eller giftig och
består av 32 % urea och 68 % vatten.9 Varning
Undvik att få AdBlue i ögonen eller
på huden.
Vid ögon- eller hudkontakt ska du
skölja med vatten.
Se upp
Se till så att inte AdBlue kommer i
kontakt med bilens lack.
Om detta sker ska du skölja av med vatten.
AdBlue fryser vid en temperatur av
ca. -11 °C . Eftersom bilen är utrustad
med en AdBlue-förvärmare kan
utsläppsminskningar vid låga temp‐
eraturer garanteras. AdBlue-förvär‐
maren fungerar automatiskt.

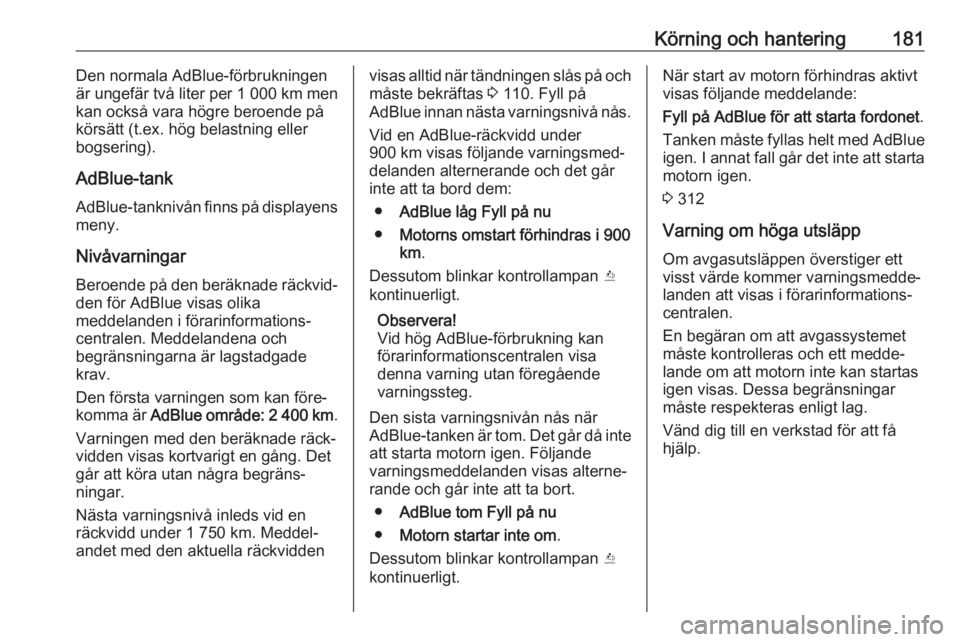

Körning och hantering181Den normala AdBlue-förbrukningenär ungefär två liter per 1 000 km men
kan också vara högre beroende på
körsätt (t.ex. hög belastning eller
bogsering).
AdBlue-tank AdBlue-tanknivån finns på displayens
meny.
Nivåvarningar
Beroende på den beräknade räckvid‐ den för AdBlue visas olika
meddelanden i förarinformations‐ centralen. Meddelandena och
begränsningarna är lagstadgade
krav.
Den första varningen som kan före‐
komma är AdBlue område: 2 400 km .
Varningen med den beräknade räck‐ vidden visas kortvarigt en gång. Det
går att köra utan några begräns‐
ningar.
Nästa varningsnivå inleds vid en
räckvidd under 1 750 km. Meddel‐
andet med den aktuella räckviddenvisas alltid när tändningen slås på och
måste bekräftas 3 110. Fyll på
AdBlue innan nästa varningsnivå nås.
Vid en AdBlue-räckvidd under
900 km visas följande varningsmed‐
delanden alternerande och det går
inte att ta bord dem:
● AdBlue låg Fyll på nu
● Motorns omstart förhindras i 900
km .
Dessutom blinkar kontrollampan Y
kontinuerligt.
Observera!
Vid hög AdBlue-förbrukning kan
förarinformationscentralen visa
denna varning utan föregående
varningssteg.
Den sista varningsnivån nås när
AdBlue-tanken är tom. Det går då inte
att starta motorn igen. Följande
varningsmeddelanden visas alterne‐
rande och går inte att ta bort.
● AdBlue tom Fyll på nu
● Motorn startar inte om .
Dessutom blinkar kontrollampan Y
kontinuerligt.När start av motorn förhindras aktivt
visas följande meddelande:
Fyll på AdBlue för att starta fordonet .
Tanken måste fyllas helt med AdBlue
igen. I annat fall går det inte att starta motorn igen.
3 312
Varning om höga utsläpp Om avgasutsläppen överstiger ettvisst värde kommer varningsmedde‐
landen att visas i förarinformations‐
centralen.
En begäran om att avgassystemet
måste kontrolleras och ett medde‐
lande om att motorn inte kan startas
igen visas. Dessa begränsningar
måste respekteras enligt lag.
Vänd dig till en verkstad för att få
hjälp.

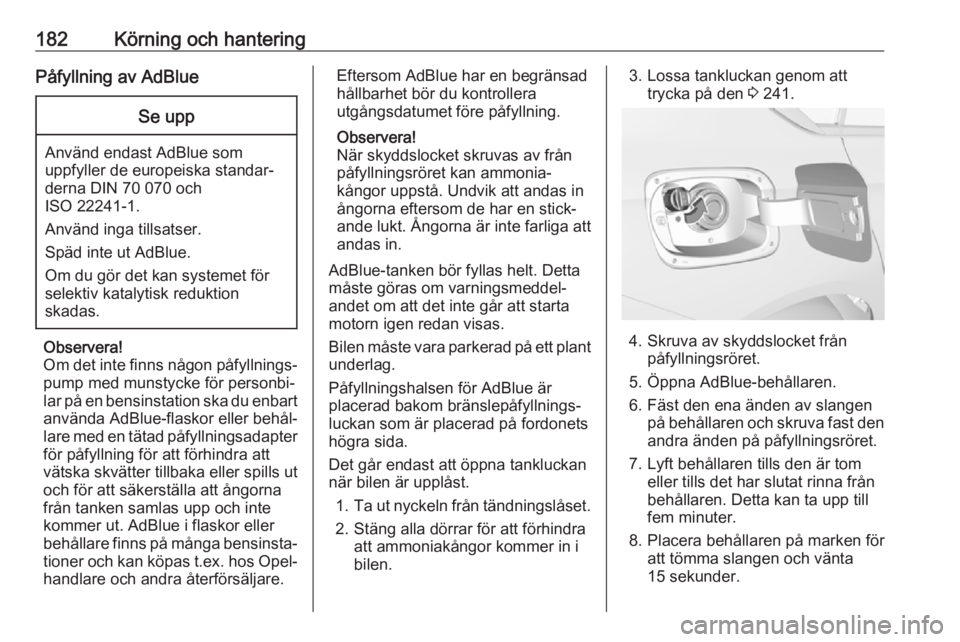

182Körning och hanteringPåfyllning av AdBlueSe upp
Använd endast AdBlue som
uppfyller de europeiska standar‐
derna DIN 70 070 och
ISO 22241-1.
Använd inga tillsatser.
Späd inte ut AdBlue.
Om du gör det kan systemet för
selektiv katalytisk reduktion
skadas.
Observera!
Om det inte finns någon påfyllnings‐ pump med munstycke för personbi‐
lar på en bensinstation ska du enbart använda AdBlue-flaskor eller behål‐
lare med en tätad påfyllningsadapter
för påfyllning för att förhindra att
vätska skvätter tillbaka eller spills ut
och för att säkerställa att ångorna
från tanken samlas upp och inte
kommer ut. AdBlue i flaskor eller
behållare finns på många bensinsta‐ tioner och kan köpas t.ex. hos Opel-handlare och andra återförsäljare.
Eftersom AdBlue har en begränsad
hållbarhet bör du kontrollera
utgångsdatumet före påfyllning.
Observera!
När skyddslocket skruvas av från
påfyllningsröret kan ammonia‐
kångor uppstå. Undvik att andas in
ångorna eftersom de har en stick‐
ande lukt. Ångorna är inte farliga att
andas in.
AdBlue-tanken bör fyllas helt. Detta
måste göras om varningsmeddel‐ andet om att det inte går att starta
motorn igen redan visas.
Bilen måste vara parkerad på ett plant
underlag.
Påfyllningshalsen för AdBlue är
placerad bakom bränslepåfyllnings‐
luckan som är placerad på fordonets
högra sida.
Det går endast att öppna tankluckan
när bilen är upplåst.
1. Ta ut nyckeln från tändningslåset.
2. Stäng alla dörrar för att förhindra att ammoniakångor kommer in i
bilen.3. Lossa tankluckan genom att trycka på den 3 241.
4. Skruva av skyddslocket från
påfyllningsröret.
5. Öppna AdBlue-behållaren.
6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom eller tills det har slutat rinna från
behållaren. Detta kan ta upp till
fem minuter.
8. Placera behållaren på marken för att tömma slangen och vänta
15 sekunder.

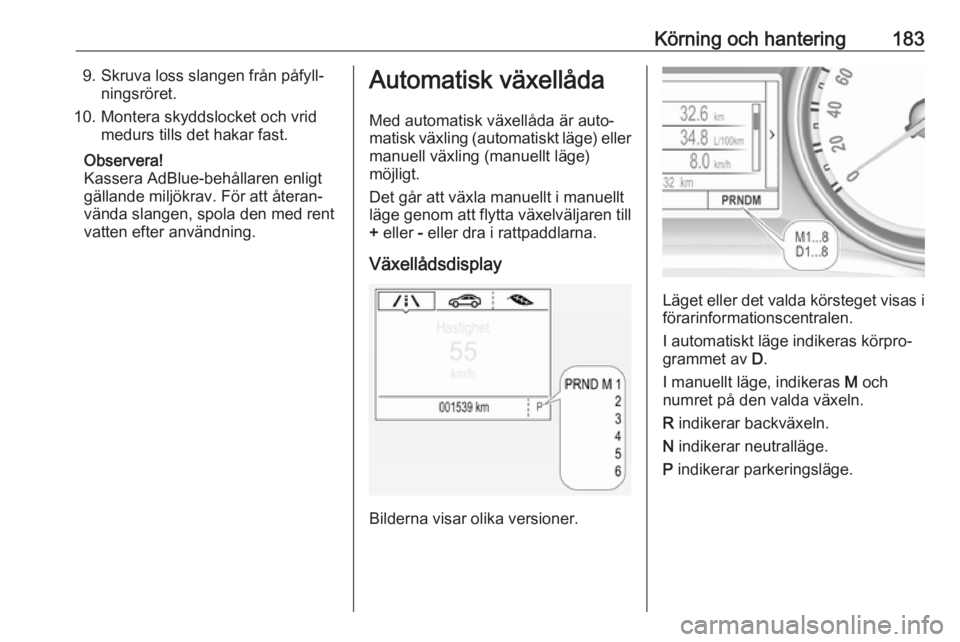

Körning och hantering1839. Skruva loss slangen från påfyll‐ningsröret.
10. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren enligt
gällande miljökrav. För att återan‐
vända slangen, spola den med rent vatten efter användning.Automatisk växellåda
Med automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge)
möjligt.
Det går att växla manuellt i manuellt
läge genom att flytta växelväljaren till
+ eller - eller dra i rattpaddlarna.
Växellådsdisplay
Bilderna visar olika versioner.
Läget eller det valda körsteget visas i förarinformationscentralen.
I automatiskt läge indikeras körpro‐
grammet av D.
I manuellt läge, indikeras M och
numret på den valda växeln.
R indikerar backväxeln.
N indikerar neutralläge.
P indikerar parkeringsläge.

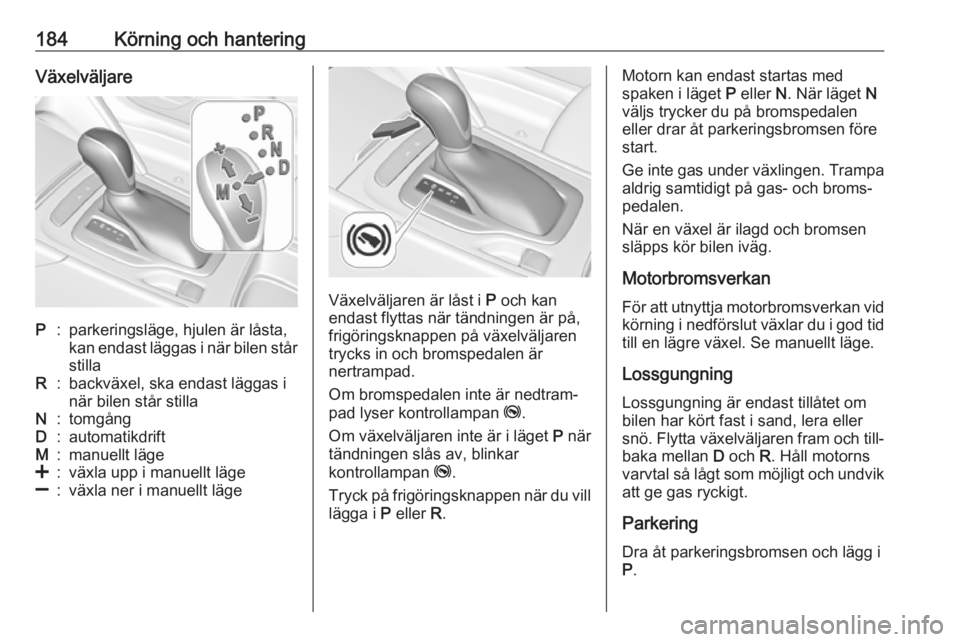

184Körning och hanteringVäxelväljareP:parkeringsläge, hjulen är låsta,
kan endast läggas i när bilen står stillaR:backväxel, ska endast läggas i
när bilen står stillaN:tomgångD:automatikdriftM:manuellt läge<:växla upp i manuellt läge]:växla ner i manuellt läge
Växelväljaren är låst i P och kan
endast flyttas när tändningen är på,
frigöringsknappen på växelväljaren
trycks in och bromspedalen är
nertrampad.
Om bromspedalen inte är nedtram‐
pad lyser kontrollampan j.
Om växelväljaren inte är i läget P när
tändningen slås av, blinkar
kontrollampan j.
Tryck på frigöringsknappen när du vill
lägga i P eller R.
Motorn kan endast startas med
spaken i läget P eller N. När läget N
väljs trycker du på bromspedalen
eller drar åt parkeringsbromsen före
start.
Ge inte gas under växlingen. Trampa aldrig samtidigt på gas- och broms‐
pedalen.
När en växel är ilagd och bromsen
släpps kör bilen iväg.
Motorbromsverkan För att utnyttja motorbromsverkan vid körning i nedförslut växlar du i god tid
till en lägre växel. Se manuellt läge.
Lossgungning
Lossgungning är endast tillåtet om bilen har kört fast i sand, lera eller
snö. Flytta växelväljaren fram och till‐
baka mellan D och R. Håll motorns
varvtal så lågt som möjligt och undvik att ge gas ryckigt.
Parkering
Dra åt parkeringsbromsen och lägg i
P .

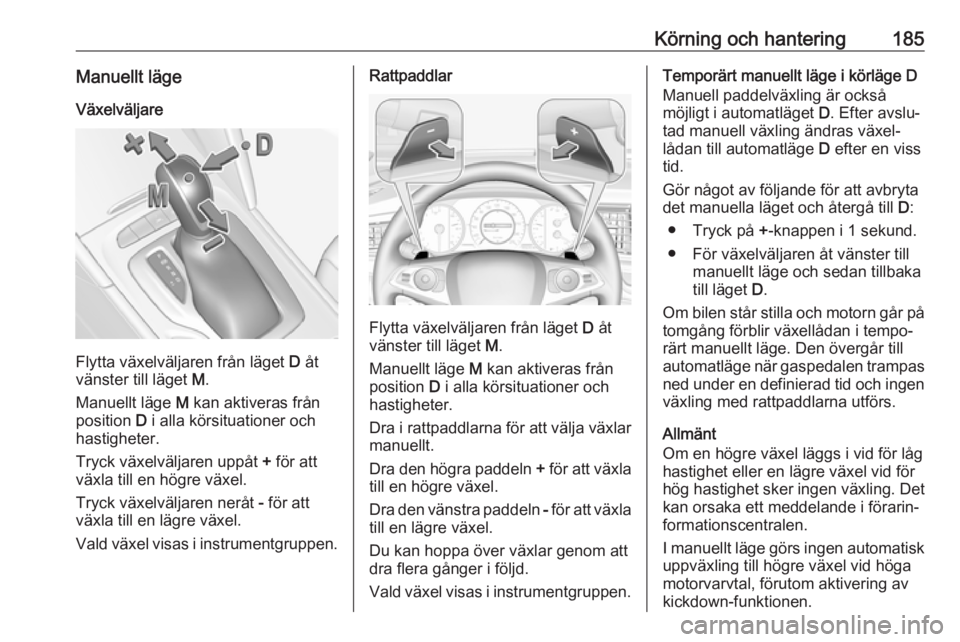

Körning och hantering185Manuellt lägeVäxelväljare
Flytta växelväljaren från läget D åt
vänster till läget M.
Manuellt läge M kan aktiveras från
position D i alla körsituationer och
hastigheter.
Tryck växelväljaren uppåt + för att
växla till en högre växel.
Tryck växelväljaren neråt - för att
växla till en lägre växel.
Vald växel visas i instrumentgruppen.
Rattpaddlar
Flytta växelväljaren från läget D åt
vänster till läget M.
Manuellt läge M kan aktiveras från
position D i alla körsituationer och
hastigheter.
Dra i rattpaddlarna för att välja växlar manuellt.
Dra den högra paddeln + för att växla
till en högre växel.
Dra den vänstra paddeln - för att växla
till en lägre växel.
Du kan hoppa över växlar genom att
dra flera gånger i följd.
Vald växel visas i instrumentgruppen.
Temporärt manuellt läge i körläge D
Manuell paddelväxling är också
möjligt i automatläget D. Efter avslu‐
tad manuell växling ändras växel‐
lådan till automatläge D efter en viss
tid.
Gör något av följande för att avbryta
det manuella läget och återgå till D:
● Tryck på +-knappen i 1 sekund.
● För växelväljaren åt vänster till manuellt läge och sedan tillbaka
till läget D.
Om bilen står stilla och motorn går på
tomgång förblir växellådan i tempo‐
rärt manuellt läge. Den övergår till
automatläge när gaspedalen trampas
ned under en definierad tid och ingen växling med rattpaddlarna utförs.
Allmänt
Om en högre växel läggs i vid för låg hastighet eller en lägre växel vid förhög hastighet sker ingen växling. Det
kan orsaka ett meddelande i förarin‐
formationscentralen.
I manuellt läge görs ingen automatisk
uppväxling till högre växel vid höga
motorvarvtal, förutom aktivering av
kickdown-funktionen.

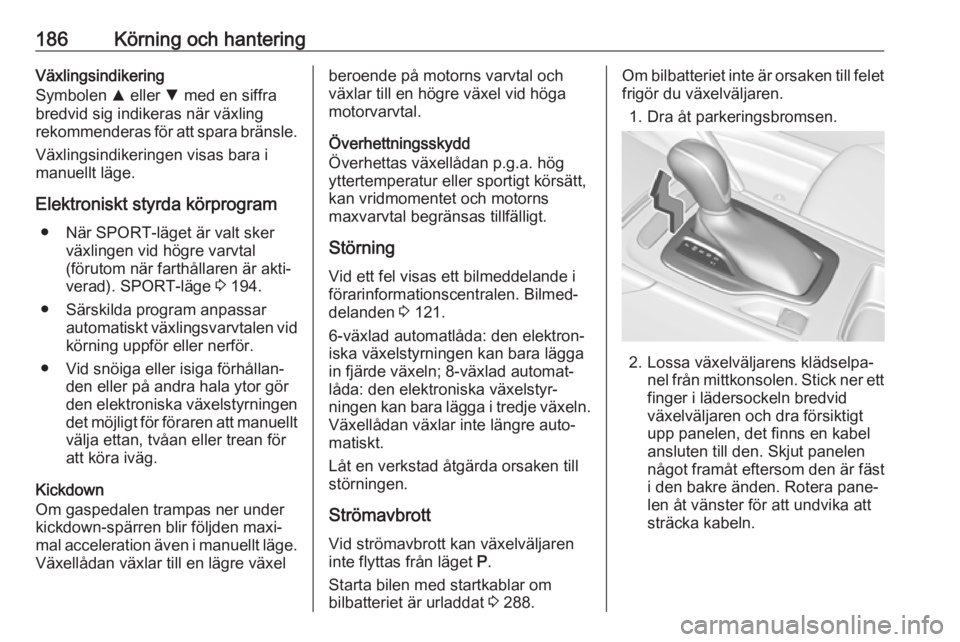

186Körning och hanteringVäxlingsindikering
Symbolen R eller S med en siffra
bredvid sig indikeras när växling
rekommenderas för att spara bränsle.
Växlingsindikeringen visas bara i
manuellt läge.
Elektroniskt styrda körprogram ● När SPORT-läget är valt sker växlingen vid högre varvtal
(förutom när farthållaren är akti‐ verad). SPORT-läge 3 194.
● Särskilda program anpassar automatiskt växlingsvarvtalen vidkörning uppför eller nerför.
● Vid snöiga eller isiga förhållan‐ den eller på andra hala ytor gör
den elektroniska växelstyrningen
det möjligt för föraren att manuellt välja ettan, tvåan eller trean föratt köra iväg.
Kickdown
Om gaspedalen trampas ner under
kickdown-spärren blir följden maxi‐
mal acceleration även i manuellt läge.
Växellådan växlar till en lägre växelberoende på motorns varvtal och
växlar till en högre växel vid höga
motorvarvtal.
Överhettningsskydd
Överhettas växellådan p.g.a. hög
yttertemperatur eller sportigt körsätt,
kan vridmomentet och motorns
maxvarvtal begränsas tillfälligt.
Störning
Vid ett fel visas ett bilmeddelande i
förarinformationscentralen. Bilmed‐
delanden 3 121.
6-växlad automatlåda: den elektron‐
iska växelstyrningen kan bara lägga
in fjärde växeln; 8-växlad automat‐
låda: den elektroniska växelstyr‐
ningen kan bara lägga i tredje växeln. Växellådan växlar inte längre auto‐
matiskt.
Låt en verkstad åtgärda orsaken till
störningen.
Strömavbrott
Vid strömavbrott kan växelväljaren
inte flyttas från läget P.
Starta bilen med startkablar om
bilbatteriet är urladdat 3 288.Om bilbatteriet inte är orsaken till felet
frigör du växelväljaren.
1. Dra åt parkeringsbromsen.
2. Lossa växelväljarens klädselpa‐ nel från mittkonsolen. Stick ner ett
finger i lädersockeln bredvid växelväljaren och dra försiktigt
upp panelen, det finns en kabel
ansluten till den. Skjut panelen
något framåt eftersom den är fäst
i den bakre änden. Rotera pane‐
len åt vänster för att undvika att
sträcka kabeln.

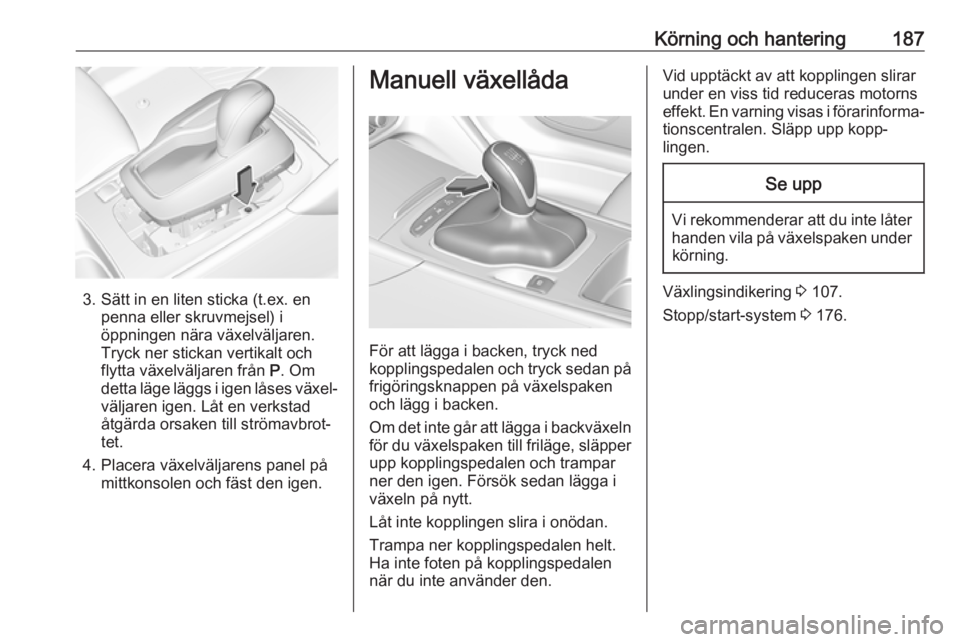

Körning och hantering187
3. Sätt in en liten sticka (t.ex. enpenna eller skruvmejsel) iöppningen nära växelväljaren.
Tryck ner stickan vertikalt och
flytta växelväljaren från P. Om
detta läge läggs i igen låses växel‐ väljaren igen. Låt en verkstad
åtgärda orsaken till strömavbrot‐
tet.
4. Placera växelväljarens panel på mittkonsolen och fäst den igen.
Manuell växellåda
För att lägga i backen, tryck ned
kopplingspedalen och tryck sedan på frigöringsknappen på växelspaken
och lägg i backen.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Låt inte kopplingen slira i onödan.
Trampa ner kopplingspedalen helt.
Ha inte foten på kopplingspedalen
när du inte använder den.
Vid upptäckt av att kopplingen slirar
under en viss tid reduceras motorns
effekt. En varning visas i förarinforma‐ tionscentralen. Släpp upp kopp‐
lingen.Se upp
Vi rekommenderar att du inte låter
handen vila på växelspaken under
körning.
Växlingsindikering 3 107.
Stopp/start-system 3 176.

188Körning och hanteringKörsystemFyrhjulsdrift Fyrhjulsdriften förbättrar
köregenskaperna och stabiliteten och
hjälper till att åstadkomma den bästa
möjliga körbarheten oberoende av
vägbanan. Systemet är alltid aktivt
och kan inte inaktiveras.
Vridmomentet fördelas steglöst
mellan hjulen på fram- och bakaxeln
upp till en vridmomentsfördelning på
50–50 %. Beroende på körförhållan‐
dena, dvs steady state-körning, över‐ för fyrhjulsdriftsystemet ett minimum
av vridmoment för bränsleeffektivitet.
Dessutom fördelas momentet mellan
bakhjulen, beroende på bilens dyna‐
mik och underlaget.
Detta är möjligt eftersom allhjulsdrift‐
systemet arbetar med två kopplingar,
en på varje sida.
För att uppnå optimala systempres‐
tanda skall bilens däck inte vara olika
slitna.
Om ett servicemeddelande visas i
förarinformationscentralen kan
systemet ha begränsad funktionalitet(eller vara helt inaktiverat i en del fall, t.ex. om bilen växlar till framhjulsdrift).
Uppsök en verkstad för att få hjälp.
Bogsera bilen 3 289.Bromsar
Bromssystemet har två av varandra
oberoende bromskretsar.
Vid fel i en bromskrets går det fort‐
farande att bromsa bilen med den
andra bromskretsen. Bromsverkan uppnås emellertid inte förrän broms‐
pedalen trampas ner hårt. Det krävs
avsevärt mer kraft för detta: Broms‐
sträckan blir längre. Anlita en verk‐
stad för att få hjälp innan du fortsätter färden.
När motorn är avstängd upphör
bromsservons verkan när broms‐
pedalen har trampats ner en eller två
gånger. Bromseffekten påverkas inte
men det krävs betydligt större kraft för
att trampa ner bromspedalen. Detta är särskilt viktigt att tänka på om bilen bogseras.
Kontrollampa R 3 106.
Aktiv nödbromsning 3 213.
Låsningsfritt bromssystem ABS förhindrar blockering av hjulen.
