Körning och hantering227Personliga inställningar 3 122.
Infodisplay 3 117.
Inaktivering indikeras via ett medde‐ lande i förarinformationscentralen.
Systemets begränsningar Under normala omständigheter eller i
skarpa kurvor kan det förekomma en
del missade varningar. Systemet kan tillfälligt varna för objekt i den blinda
zonen under vissa väderförhållanden (regn, hagel, etc.). Vid körning på våt
vägbana eller i övergångar från torrt
till vått underlag kan kontrollampan
F tändas, eftersom vattenstänk
kan tolkas som objekt. Kontrollampan F kan också tändas på grund av
vägräcken, skyltar, träd, buskar eller
andra orörliga föremål. Detta är
normal funktion och service av
systemet behövs inte.
Det kan hända att systemet inte fung‐
erar som det ska under följande
omständigheter:
● Is, snö, lera, klistermärken, magneter, metallplattor, eller
något annat täcker sensorerna.
● Vid körning i kraftiga regnoväder.● Bilen har råkat ut för en olycka
eller om området runt detekter‐
ingssensorn är skadat eller inte
ordentligt reparerat.
● Det förekommer extrema tempe‐ raturväxlingar.
● En släpvagn är kopplad till bilen
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Observera!
Systemet måste kalibreras efter produktion. För optimal funktion, kör
snarast möjligt ett bra stycke på en
rak vägsträcka med föremål vid
sidan, t.ex. vägräcken eller barriärer.
Panoramavysystem
Detta system gör att utsikten över
bilens omgivning nästan visas som en 360° bild på infodisplayen, som ett fågelperspektiv.Systemet använder fyra kameror:
● den bakre kameran, som är monterad i bakluckan
● den främre kameran, som är monterad i frontgrillen under
emblemet
● sidokamerorna, som är placerade längst ner på båda
ytterbackspeglarna.
Skärmen på infodisplayen är uppde‐
lad i två delar: till vänster visas en vy
ovanifrån bilen, och till höger visas
vyn från den främre eller bakre kame‐
ran beroende på vilken växel som är
ilagd. Parkeringssensorerna
kompletterar informationen om vyn.

228Körning och hanteringInkoppling
Panoramavy systemet aktiveras när: ● backväxeln läggs i
● du pekar på kameraikonen ë på
infodisplayen
● kommer för nära ett föremål fram‐
för bilen
Funktionalitet
Bakifrånvy
Bakifrånvyn visar en bild av området
bakom bilen på den högra delen av
skärmen när backväxeln läggs i.
En varningstriangel 9 kan visas på
skärmen om ett hinder upptäcks av parkeringshjälpens bakre sensorer.
Denna triangel ändras från gult till rött och blir större ju närmare föremålet
kommer.
Infodisplayens tidigare innehåll visas igen efter en kort fördröjning när en
annan växel läggs i. Om du vill återgå till den föregående displayvisningen
tidigare kan du trycka på kameraiko‐
nen på infodisplayen. Vid körningfortare än 11 km/h i en framåtväxel inaktiveras också panoramasyste‐met.
Surroundvy
Surroundvyn visar en bild av området
runt fordonet uppifrån, tillsammans
med de främre eller bakre kameravy‐ erna på infodisplayen.
Framifrånvy
Framifrånvyn visar en bild av området
framför bilen på den högra delen av
skärmen. Vyn visas efter växling från
backväxeln till en framåtväxel, eller
när du pekar på kameraikonen på
infodisplayen. Framifrånvyn visar
också föremål som upptäcks auto‐
matiskt inom 30 cm. Framifrånvyn
visas endast upp till en hastighet på
11 km/h i en framåtväxel.
Frånkoppling Panoramavysystemet inaktiveras: ● om du kör fortare än 11km/h
● om du pekar på kameraikonen ë på infodisplayen
● om du växlar till neutralläge eller P med automatisk växellåda.Allmän information9Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområden, t.ex. under stöt‐fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.
9 Varning
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte
på skärmen.

230Körning och hantering9Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad mellan regi‐
streringsskyltsbelysningens lampor.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Riktlinjer
Dynamiska hjälplinjer är vågräta linjer
med en meters mellanrum som proji‐
ceras på bilden för att ange avståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.

Körning och hantering231Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
på bilens infodisplay med en varning
om att kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Inaktivering av hjälplinjer och
varningssymboler8" Colour-Info-Display: Aktivering och
inaktivering av de visuella hjälplin‐
jerna och varningssymbolerna kan
ändras på menyn Inställningar i
bilens infodisplay. Välj relevant
inställning i Inställn., I Backkamera .
Infodisplay 3 117.
Personliga inställningar 3 122.
Systemets begränsningar
Det kan hända att backkameran inte
fungerar optimalt under följande
omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med vatten och torka med en mjuktrasa.
● En släpvagn är kopplad till bilen.● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Felmeddelanden visas med en 9 i
den övre raden på bilens infodisplay.
Varning för korsande trafik bak
Förutom backkameran 3 229 så
varnar denna funktion för korsande
trafik bak från vänster eller höger vid
backning. När korsande trafik
upptäcks och backkameran är aktive‐
rad, visas en varningstriangel med en riktningspil K på Colour-Info-Display
som visar trafikens riktning. Dess‐
utom hörs tre pipljud från högtalaren
på resp sida.

232Körning och hantering
Radaravståndssensorerna sitter i
bakre stötfångaren.
9 Varning
Varning för korsande trafik bak är
ingen ersättning för förarens
uppsikt. Observera att föremål
som befinner sig utanför sensorer‐ nas räckvidd, t ex under stötfång‐
aren eller under bilen, inte visas.
Fotgängare, barn eller djur
upptäcks inte.
Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Varning för korsande trafik bak aktiv‐
eras tillsammans med backkameran
när backväxeln läggs i.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 20 meter i 90 graders vinkel på
vänster och höger sida bakom bilen.
Varningssystemet för korsande trafik
bakom bilen är aktivt vid hastigheter
upp till 10 km/h och varnar för
korsande trafik med hastigheter
mellan 0 och 36 km/h.
Frånkoppling Varning för korsande trafik bak inak‐
tiveras tillsammans med backkame‐
ran när en viss hastighet framåt över‐
skrids eller om backväxeln inte är
ilagd under ca 10 sekunder.
Aktivering eller inaktivering av
varning för korsande trafik bakom
bilen kan ställas in i menyn för
personliga inställningar på infodisp‐ layen.
Personliga inställningar 3 122.
Info-Display 3 117.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.

Körning och hantering233Systemets begränsningarSystemet kanske inte fungerar
korrekt när:
● Is, snö, lera, klistermärken, magneter, metallplattor, eller
något annat täcker sensorerna.
● Vid körning i kraftiga regnoväder.
● Bilen har råkat ut för en olycka eller om området runt detekter‐
ingssensorn är skadat eller inte
ordentligt reparerat.
● Det förekommer extrema tempe‐ raturväxlingar.
● En släpvagn är kopplad till bilen
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.Trafikmärkesassistans
Funktionalitet Trafikmärkesassistansen upptäcker
angivna vägmärken via en kamera i
fronten och visar dem i förarinforma‐ tionscentralen.
Om bilen är utrustad med ett inbäddat
navigationssystem kan dessutom
trafikmärken från datakartor ingå.
Vägmärken som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar

236Körning och hanteringgenom att välja Nollställ och bekräfta
med SET/CLR på blinkersspaken
eller 9 på rattreglagen.
Alternativt kan du trycka på SET/CLR eller 9 under tre sekunder för att
rensa sidans innehåll.
Vid en lyckad återställning hörs ett klockljud och följande ”standard‐
märke” visas tills nästa trafikmärke
upptäcks eller tillhandahålls genom
navigationssystemets kartdata.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas ”standardmärket” eller ett
märke från navigationens kartdata i
förarinformationscentralen.
Orsaker till att märken raderas:
● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
● Bilen kör i en kurva
● Om inga navigationskartdata är tillgängliga och hastigheten sjun‐
ker under 52 km/h (inkörning i
stad upptäckt)
● Om navigationskartdata finns och inkörning i/utkörning ur en
stad har upptäckts på grund av ändrade kartdata
Trafikskyltsidentifiering i
samband med navigeringssystem
Om bilen är utrustad med ett naviga‐
tionssystem kan det märke som visas
för tillfället antingen komma från
optisk upptäckt av märken eller från
kartdata.
Om det märke som visas för närva‐ rande kommer från kartdata och
kartinformationen ändras visas ett
nytt märke. Detta kan leda till
upptäckt av ett nytt märke även om
inget märke har passerats på vägen.Systemets begränsningar
Det kan hända att trafikmärkesassis‐
tansen inte fungerar som den ska
under följande omständigheter:
● Bilens hastighet är högre än 200 km/h.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,
smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
● Solen skiner rakt in i kameralin‐ sen.
● Vägmärkena är helt eller delvis täckta eller svåra att urskilja.
● Vägmärkena är felaktigt monte‐ rade eller skadade.

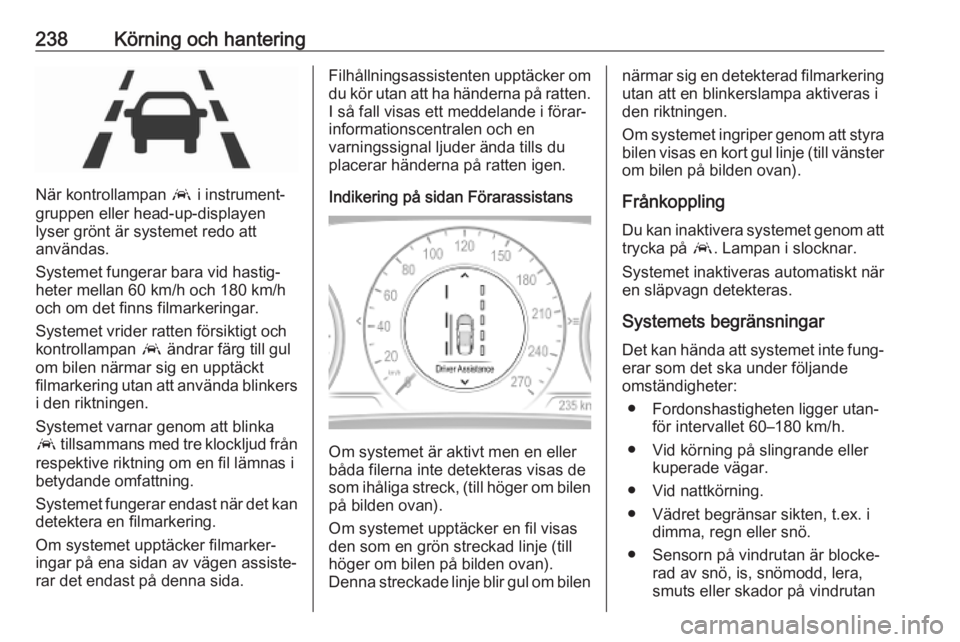

238Körning och hantering
När kontrollampan a i instrument‐
gruppen eller head-up-displayen
lyser grönt är systemet redo att
användas.
Systemet fungerar bara vid hastig‐
heter mellan 60 km/h och 180 km/h
och om det finns filmarkeringar.
Systemet vrider ratten försiktigt och
kontrollampan a ändrar färg till gul
om bilen närmar sig en upptäckt
filmarkering utan att använda blinkers
i den riktningen.
Systemet varnar genom att blinka
a tillsammans med tre klockljud från
respektive riktning om en fil lämnas i betydande omfattning.
Systemet fungerar endast när det kan
detektera en filmarkering.
Om systemet upptäcker filmarker‐
ingar på ena sidan av vägen assiste‐
rar det endast på denna sida.
Filhållningsassistenten upptäcker om
du kör utan att ha händerna på ratten.
I så fall visas ett meddelande i förar‐
informationscentralen och en
varningssignal ljuder ända tills du
placerar händerna på ratten igen.
Indikering på sidan Förarassistans
Om systemet är aktivt men en eller
båda filerna inte detekteras visas de som ihåliga streck, (till höger om bilen
på bilden ovan).
Om systemet upptäcker en fil visas
den som en grön streckad linje (till
höger om bilen på bilden ovan).
Denna streckade linje blir gul om bilen
närmar sig en detekterad filmarkering
utan att en blinkerslampa aktiveras i
den riktningen.
Om systemet ingriper genom att styra bilen visas en kort gul linje (till vänster
om bilen på bilden ovan).
Frånkoppling Du kan inaktivera systemet genom att
trycka på a. Lampan i slocknar.
Systemet inaktiveras automatiskt när
en släpvagn detekteras.
Systemets begränsningar
Det kan hända att systemet inte fung‐ erar som det ska under följande
omständigheter:
● Fordonshastigheten ligger utan‐ för intervallet 60–180 km/h.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,
smuts eller skador på vindrutan

Bilvård271NrStrömkrets1Elektrisk fönsterhiss vänster2Elektrisk fönsterhiss höger3Karosstyrenhet4Klimatregleringsfläkt5Karosstyrenhet6Dragkrokssats7Baksäte, elektrisk infällning8Karosstyrenhet9Motorstyrenhet10Head-up-display11NOx-minskning/Rörvärmare12NO
x-minskning/Sotsensor13AdBlue-modul14Rattvärme15Växellådsstyrenhet16Förstärkare17LarmNrStrömkrets18Karosstyrenhet19AdBlue-modul20Karosstyrenhet21Karosstyrenhet22Karosstyrenhet23Elektriskt rattlås24Airbag25Diagnoskontakt26Eluttag lastutrymme27EBCM-ventil28Polisutrustning29–30–31Rattreglage32Tändningslås33Luftkonditionering34Central gateway-modulNrStrömkrets35AUX/USB-kontakt36Trådlös laddare37Bakre torkare38OnStar-modul39Display40Parkeringshjälp41Takkonsol42Infotainmentsystem

Bilvård275däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
Välj Däcktrycksövervakning -sidan
under Info-menyn i förarinformations‐
centralen 3 110.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen och inställningen för däckbe‐
lastning när det gäller varningarna.
För information om däckbelastning,
se längre ner i detta kapitel.
Temperaturförhållanden 3 273.
Basnivådisplay: Om trycket i ett däck
minskar betydligt visas däcktrycket
för detta däck med inverterade siffror.
Mellannivå- och högnivådisplay:
Däcktrycksvärden inom det normala
intervallet visas med gröna siffror. Om trycket i ett däck minskar betydligt
ändrar siffrorna färg till gult.
För lågt däcktryck indikeras av
kontrollampan w 3 108.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 313.
