OPEL INSIGNIA BREAK 2019 Manuale di uso e manutenzione (in Italian)

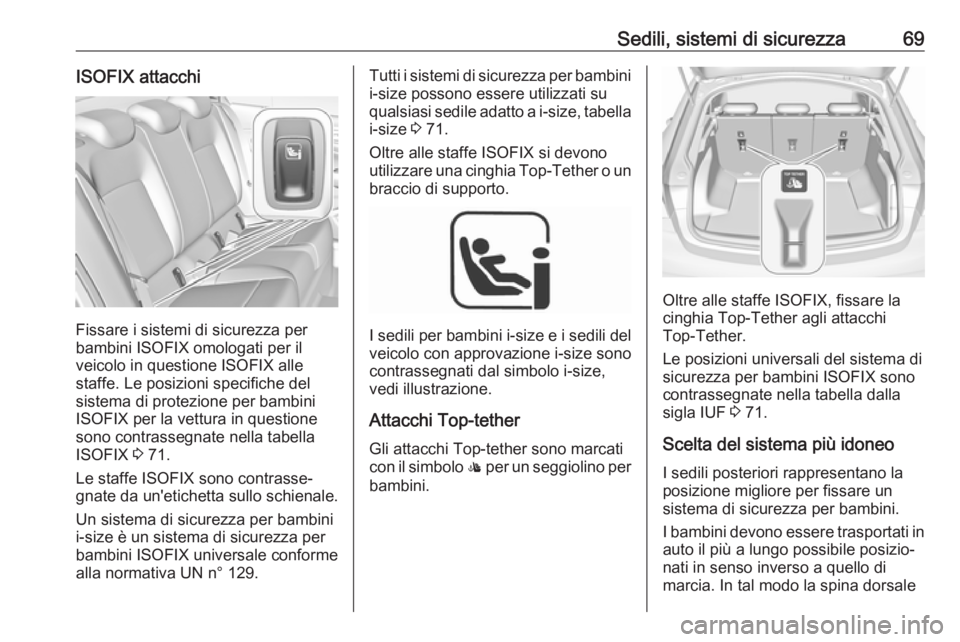

Sedili, sistemi di sicurezza69ISOFIX attacchi
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe. Le posizioni specifiche del
sistema di protezione per bambini
ISOFIX per la vettura in questione
sono contrassegnate nella tabella
ISOFIX 3 71.
Le staffe ISOFIX sono contrasse‐
gnate da un'etichetta sullo schienale.
Un sistema di sicurezza per bambini
i-size è un sistema di sicurezza per
bambini ISOFIX universale conforme
alla normativa UN n° 129.
Tutti i sistemi di sicurezza per bambini i-size possono essere utilizzati su
qualsiasi sedile adatto a i-size, tabella
i-size 3 71.
Oltre alle staffe ISOFIX si devono
utilizzare una cinghia Top-Tether o un
braccio di supporto.
I sedili per bambini i-size e i sedili del
veicolo con approvazione i-size sono
contrassegnati dal simbolo i-size,
vedi illustrazione.
Attacchi Top-tether
Gli attacchi Top-tether sono marcati
con il simbolo : per un seggiolino per
bambini.
Oltre alle staffe ISOFIX, fissare la cinghia Top-Tether agli attacchi
Top-Tether.
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla
sigla IUF 3 71.
Scelta del sistema più idoneo I sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale

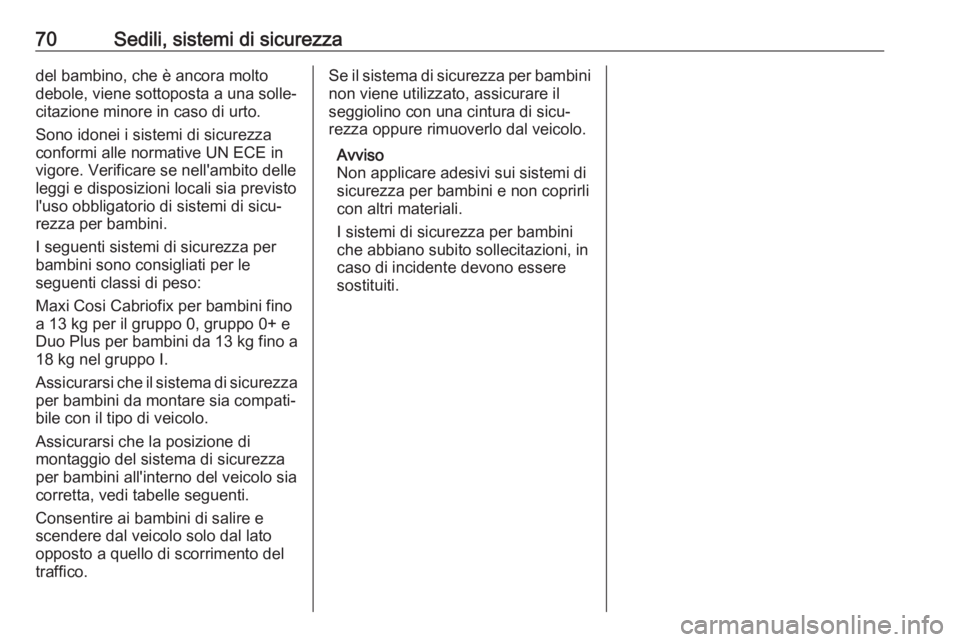

70Sedili, sistemi di sicurezzadel bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
Maxi Cosi Cabriofix per bambini fino
a 13 kg per il gruppo 0, gruppo 0+ e
Duo Plus per bambini da 13 kg fino a
18 kg nel gruppo I.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

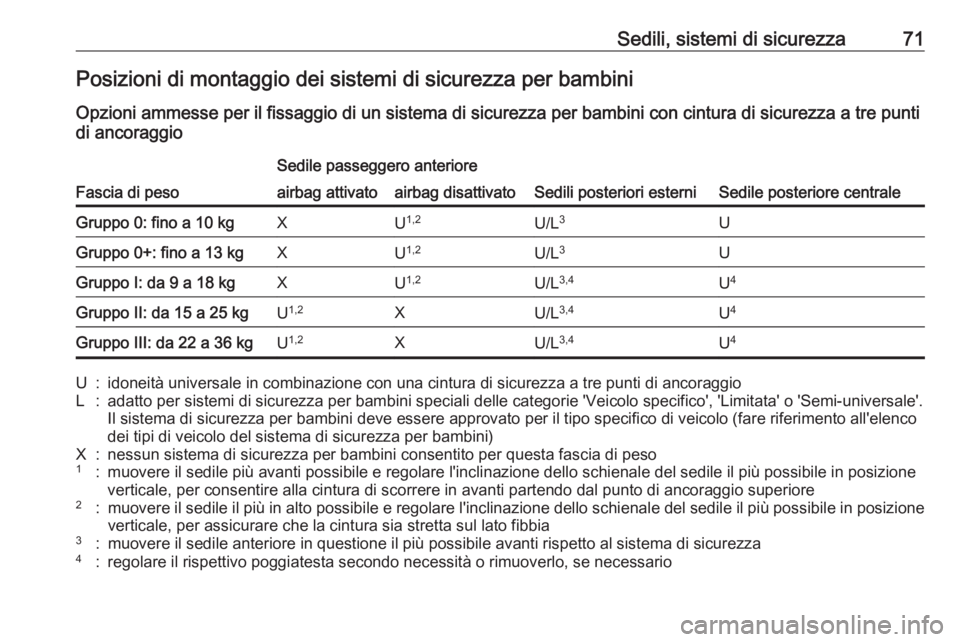

Sedili, sistemi di sicurezza71Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1,2U/L 3UGruppo 0+: fino a 13 kgXU1,2U/L 3UGruppo I: da 9 a 18 kgXU1,2U/L 3,4U4Gruppo II: da 15 a 25 kgU1,2XU/L 3,4U4Gruppo III: da 22 a 36 kgU1,2XU/L 3,4U4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario

72Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di pesoFascia di
staturaFissaggio
Sedile passeggero anterioreSedili posteriori
esterniSedile posteriore centraleairbag attivatoairbag disattivatoGruppo 0: fino a 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppo 0+: fino a 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGruppo I: da 9 a 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGruppo II: da 15 a 25 kgXXIL3,4XGruppo III: da 22 a 36 kgXXIL3,4X

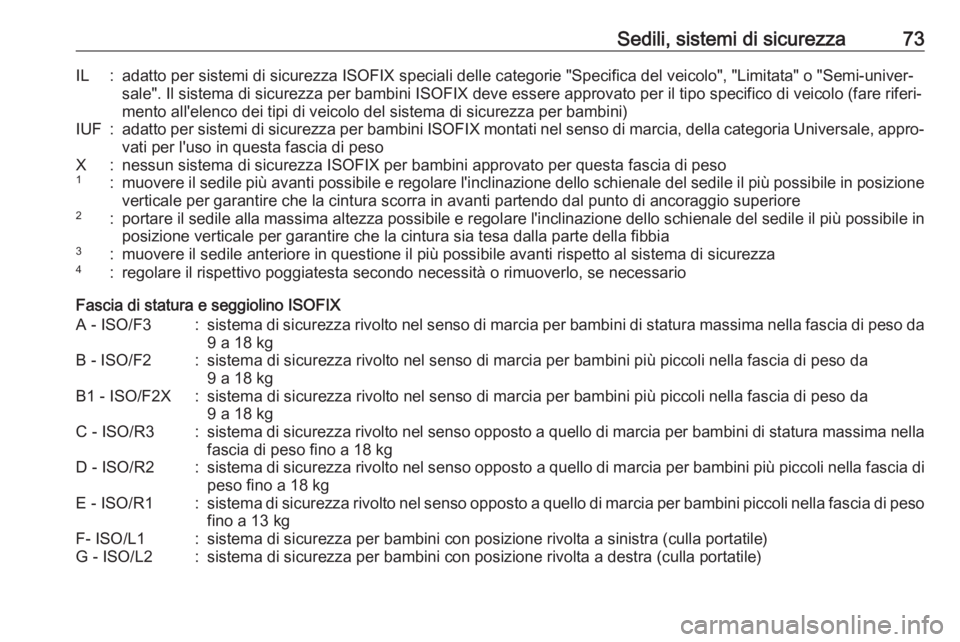

Sedili, sistemi di sicurezza73IL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐
sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)

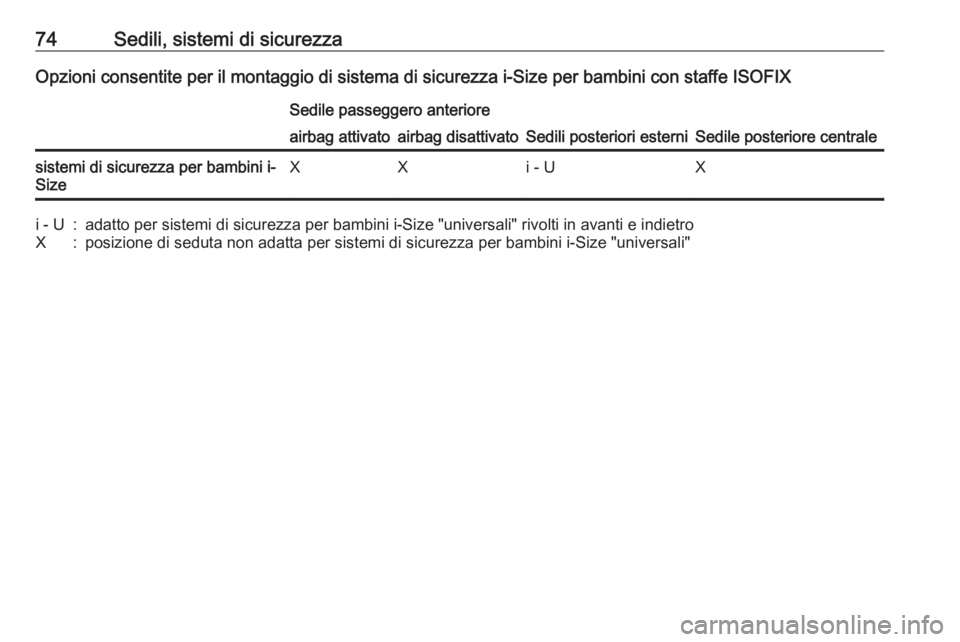

74Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIXSedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatosistemi di sicurezza per bambini i-
SizeXXi - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

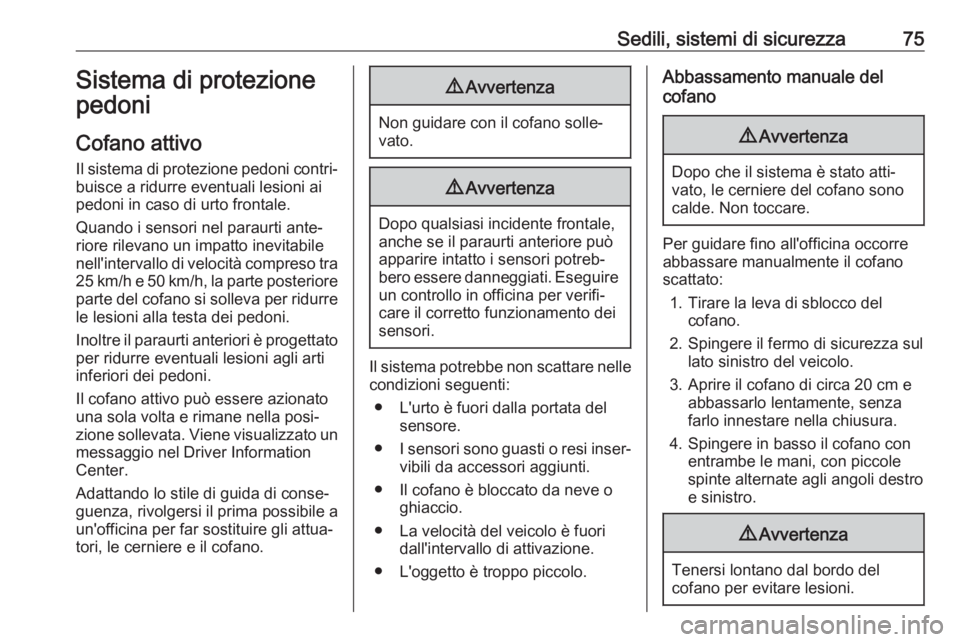

Sedili, sistemi di sicurezza75Sistema di protezione
pedoni
Cofano attivo
Il sistema di protezione pedoni contri‐
buisce a ridurre eventuali lesioni ai
pedoni in caso di urto frontale.
Quando i sensori nel paraurti ante‐
riore rilevano un impatto inevitabile
nell'intervallo di velocità compreso tra 25 km/h e 50 km/h, la parte posterioreparte del cofano si solleva per ridurre
le lesioni alla testa dei pedoni.
Inoltre il paraurti anteriori è progettato per ridurre eventuali lesioni agli arti
inferiori dei pedoni.
Il cofano attivo può essere azionato
una sola volta e rimane nella posi‐
zione sollevata. Viene visualizzato un
messaggio nel Driver Information
Center.
Adattando lo stile di guida di conse‐ guenza, rivolgersi il prima possibile a
un'officina per far sostituire gli attua‐tori, le cerniere e il cofano.9 Avvertenza
Non guidare con il cofano solle‐
vato.
9 Avvertenza
Dopo qualsiasi incidente frontale,
anche se il paraurti anteriore può
apparire intatto i sensori potreb‐
bero essere danneggiati. Eseguire un controllo in officina per verifi‐
care il corretto funzionamento dei
sensori.
Il sistema potrebbe non scattare nelle condizioni seguenti:
● L'urto è fuori dalla portata del sensore.
● I sensori sono guasti o resi inser‐
vibili da accessori aggiunti.
● Il cofano è bloccato da neve o ghiaccio.
● La velocità del veicolo è fuori dall'intervallo di attivazione.
● L'oggetto è troppo piccolo.
Abbassamento manuale del
cofano9 Avvertenza
Dopo che il sistema è stato atti‐
vato, le cerniere del cofano sono
calde. Non toccare.
Per guidare fino all'officina occorre abbassare manualmente il cofano
scattato:
1. Tirare la leva di sblocco del cofano.
2. Spingere il fermo di sicurezza sul lato sinistro del veicolo.
3. Aprire il cofano di circa 20 cm e abbassarlo lentamente, senza
farlo innestare nella chiusura.
4. Spingere in basso il cofano con entrambe le mani, con piccole
spinte alternate agli angoli destro
e sinistro.
9 Avvertenza
Tenersi lontano dal bordo del
cofano per evitare lesioni.

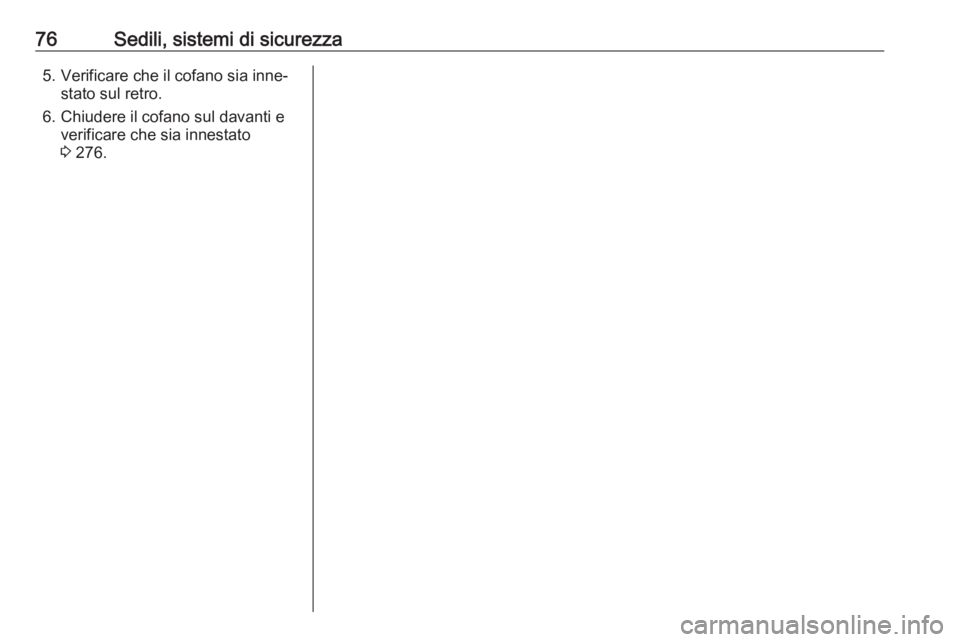

76Sedili, sistemi di sicurezza5. Verificare che il cofano sia inne‐stato sul retro.
6. Chiudere il cofano sul davanti e verificare che sia innestato
3 276.

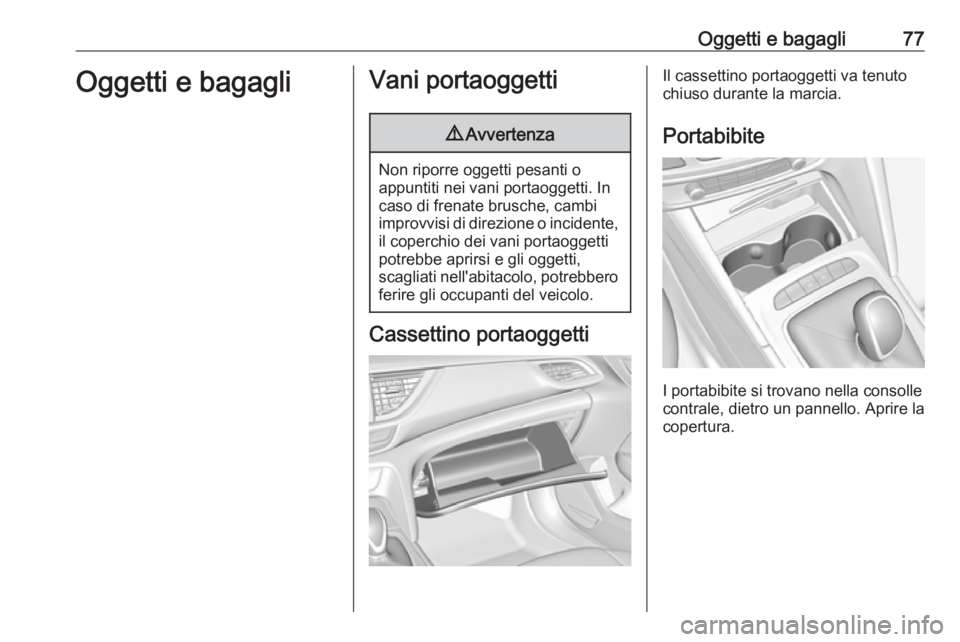

Oggetti e bagagli77Oggetti e bagagliVani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
contrale, dietro un pannello. Aprire la
copertura.

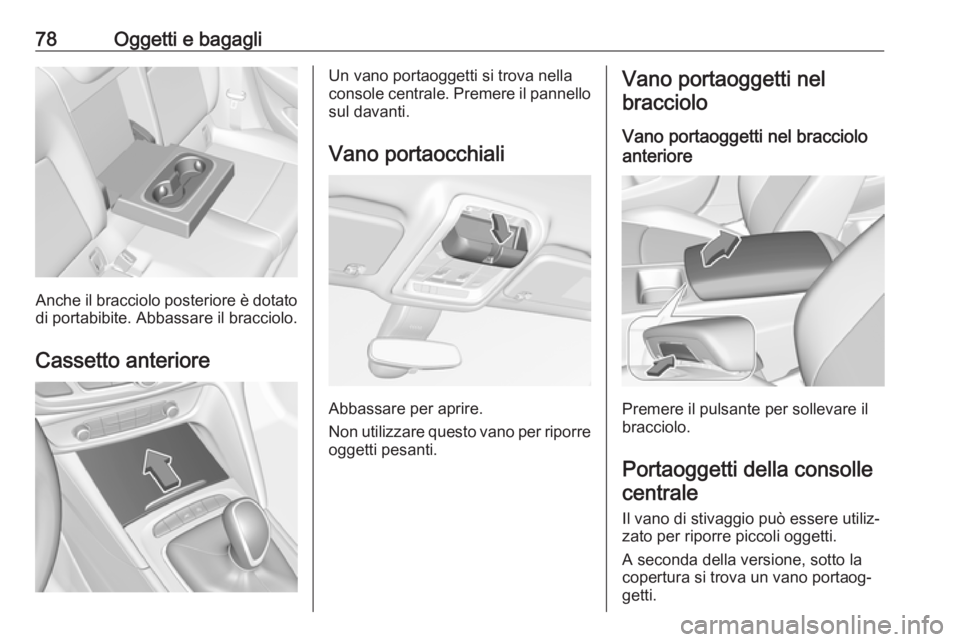

78Oggetti e bagagli
Anche il bracciolo posteriore è dotato
di portabibite. Abbassare il bracciolo.
Cassetto anteriore
Un vano portaoggetti si trova nella
console centrale. Premere il pannello sul davanti.
Vano portaocchiali
Abbassare per aprire.
Non utilizzare questo vano per riporre
oggetti pesanti.
Vano portaoggetti nel
bracciolo
Vano portaoggetti nel bracciolo
anteriore
Premere il pulsante per sollevare il
bracciolo.
Portaoggetti della consollecentrale
Il vano di stivaggio può essere utiliz‐
zato per riporre piccoli oggetti.
A seconda della versione, sotto la
copertura si trova un vano portaog‐
getti.
