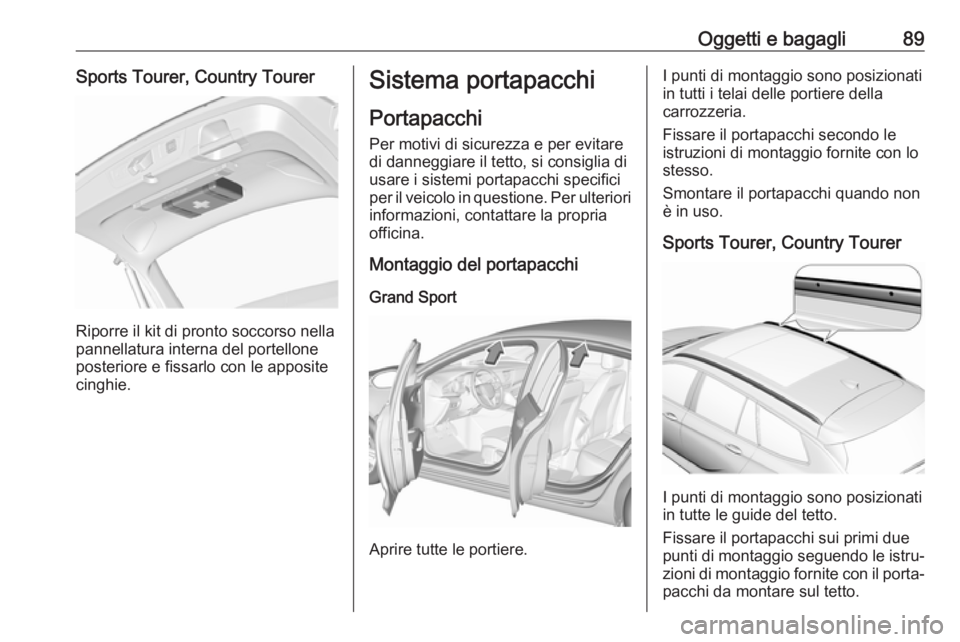

Oggetti e bagagli89Sports Tourer, Country Tourer
Riporre il kit di pronto soccorso nella
pannellatura interna del portellone
posteriore e fissarlo con le apposite
cinghie.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni, contattare la propria
officina.
Montaggio del portapacchi
Grand Sport
Aprire tutte le portiere.
I punti di montaggio sono posizionati
in tutti i telai delle portiere della
carrozzeria.
Fissare il portapacchi secondo le
istruzioni di montaggio fornite con lo
stesso.
Smontare il portapacchi quando non
è in uso.
Sports Tourer, Country Tourer
I punti di montaggio sono posizionati
in tutte le guide del tetto.
Fissare il portapacchi sui primi due punti di montaggio seguendo le istru‐
zioni di montaggio fornite con il porta‐ pacchi da montare sul tetto.

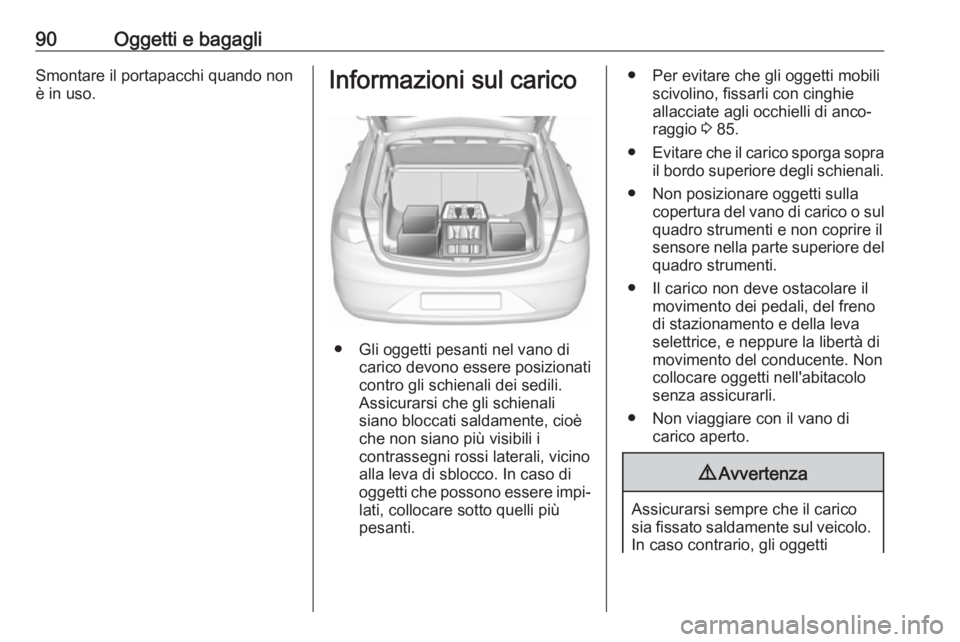

90Oggetti e bagagliSmontare il portapacchi quando nonè in uso.Informazioni sul carico
● Gli oggetti pesanti nel vano di carico devono essere posizionati
contro gli schienali dei sedili.
Assicurarsi che gli schienali
siano bloccati saldamente, cioè
che non siano più visibili i
contrassegni rossi laterali, vicino
alla leva di sblocco. In caso di
oggetti che possono essere impi‐ lati, collocare sotto quelli più
pesanti.
● Per evitare che gli oggetti mobili scivolino, fissarli con cinghie
allacciate agli occhielli di anco‐
raggio 3 85.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla copertura del vano di carico o sulquadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti

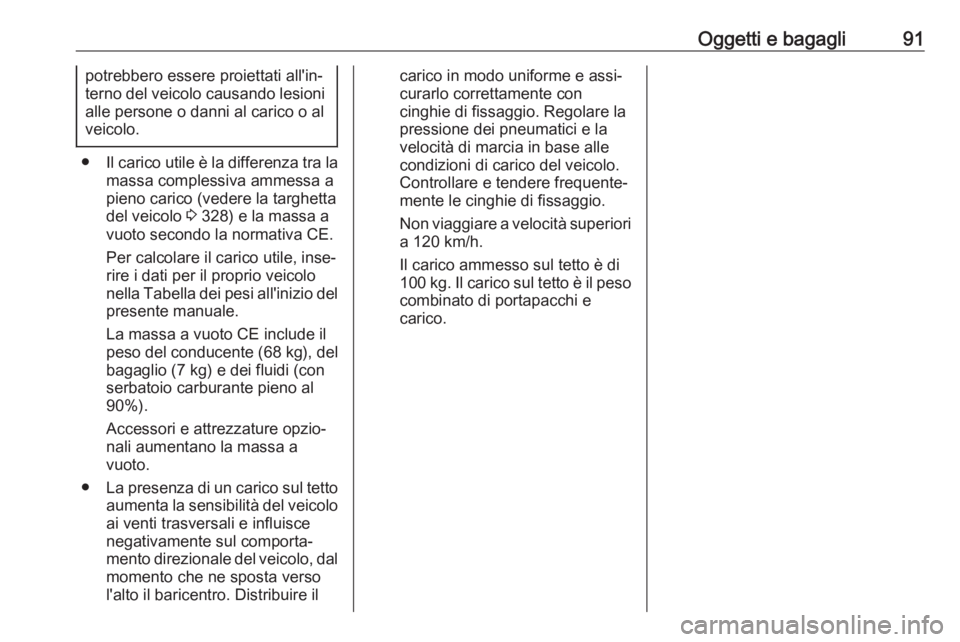

Oggetti e bagagli91potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o al
veicolo.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 328) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐
rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con serbatoio carburante pieno al
90%).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce
negativamente sul comporta‐
mento direzionale del veicolo, dal momento che ne sposta verso
l'alto il baricentro. Distribuire il
carico in modo uniforme e assi‐
curarlo correttamente con
cinghie di fissaggio. Regolare la
pressione dei pneumatici e la
velocità di marcia in base alle
condizioni di carico del veicolo.
Controllare e tendere frequente‐
mente le cinghie di fissaggio.
Non viaggiare a velocità superiori
a 120 km/h.
Il carico ammesso sul tetto è di
100 kg. Il carico sul tetto è il peso combinato di portapacchi e
carico.

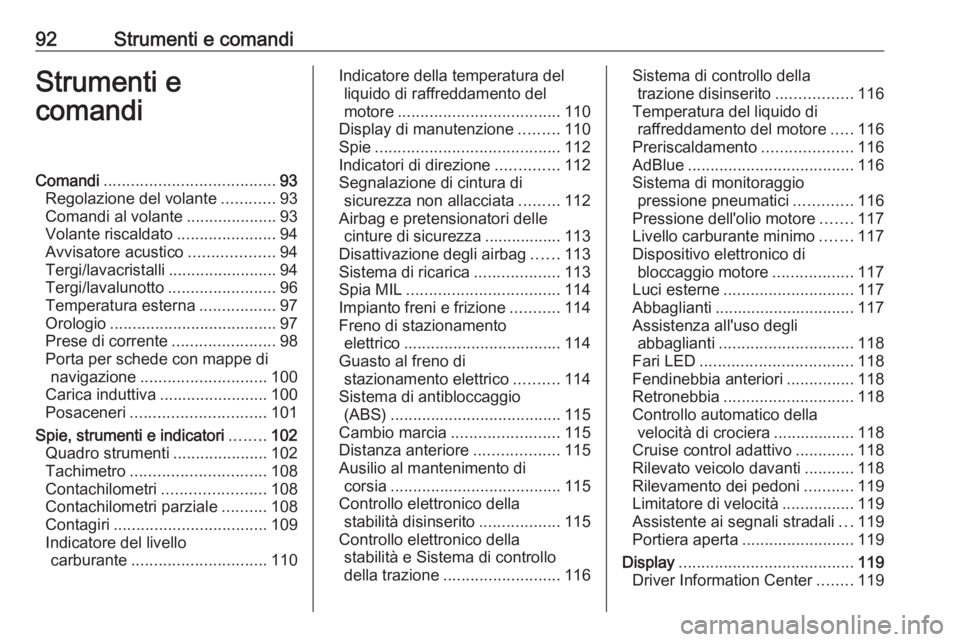

92Strumenti e comandiStrumenti e
comandiComandi ...................................... 93
Regolazione del volante ............93
Comandi al volante ....................93
Volante riscaldato ......................94
Avvisatore acustico ...................94
Tergi/lavacristalli ........................94
Tergi/lavalunotto ........................96
Temperatura esterna .................97
Orologio ..................................... 97
Prese di corrente .......................98
Porta per schede con mappe di navigazione ............................ 100
Carica induttiva ........................100
Posaceneri .............................. 101
Spie, strumenti e indicatori ........102
Quadro strumenti .....................102
Tachimetro .............................. 108
Contachilometri .......................108
Contachilometri parziale ..........108
Contagiri .................................. 109
Indicatore del livello carburante .............................. 110Indicatore della temperatura del
liquido di raffreddamento del
motore .................................... 110
Display di manutenzione .........110
Spie ......................................... 112
Indicatori di direzione ..............112
Segnalazione di cintura di sicurezza non allacciata .........112
Airbag e pretensionatori delle cinture di sicurezza ................. 113
Disattivazione degli airbag ......113
Sistema di ricarica ...................113
Spia MIL .................................. 114
Impianto freni e frizione ...........114
Freno di stazionamento elettrico ................................... 114
Guasto al freno di stazionamento elettrico ..........114
Sistema di antibloccaggio (ABS) ...................................... 115
Cambio marcia ........................ 115
Distanza anteriore ...................115
Ausilio al mantenimento di corsia ...................................... 115
Controllo elettronico della stabilità disinserito ..................115
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 116Sistema di controllo della
trazione disinserito .................116
Temperatura del liquido di raffreddamento del motore .....116
Preriscaldamento ....................116
AdBlue ..................................... 116
Sistema di monitoraggio pressione pneumatici .............116
Pressione dell'olio motore .......117
Livello carburante minimo .......117
Dispositivo elettronico di bloccaggio motore ..................117
Luci esterne ............................. 117
Abbaglianti ............................... 117
Assistenza all'uso degli abbaglianti .............................. 118
Fari LED .................................. 118
Fendinebbia anteriori ...............118
Retronebbia ............................. 118
Controllo automatico della velocità di crociera .................. 118
Cruise control adattivo .............118
Rilevato veicolo davanti ...........118
Rilevamento dei pedoni ...........119
Limitatore di velocità ................119
Assistente ai segnali stradali ...119
Portiera aperta ......................... 119
Display ....................................... 119
Driver Information Center ........119

Strumenti e comandi93Visualizzatore Info...................127
Display Head-Up .....................128
Messaggi del veicolo .................131
Segnali acustici .......................132
Tensione della batteria ............132
Personalizzazione del veicolo ...133
Servizio telematico .....................136
OnStar ..................................... 136Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
Controllo automatico della velocità di
crociera e limitatore di velocità
vengono azionati mediante i comandi a sinistra del volante.
Inoltre, l'allarme collisione anteriore
può essere impostato utilizzando i
comandi a sinistra del volante.
Il sistema Infotainment può essere
azionato mediante i comandi a destra
del volante.
Sistemi di assistenza al conducente
3 217.
sistema Infotainment 3 155

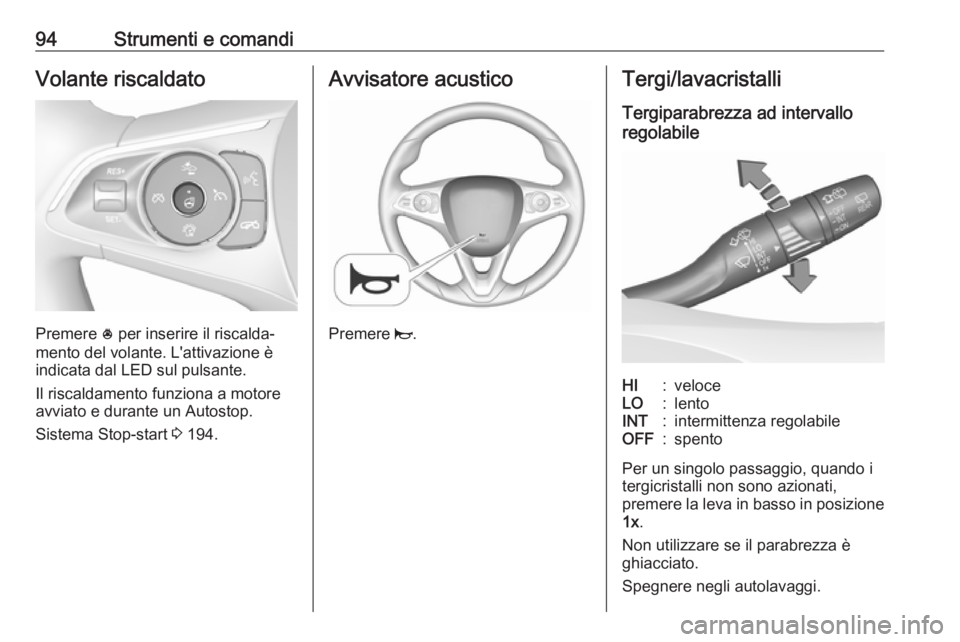

94Strumenti e comandiVolante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è
indicata dal LED sul pulsante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Stop-start 3 194.
Avvisatore acustico
Premere j.
Tergi/lavacristalli
Tergiparabrezza ad intervallo
regolabileHI:veloceLO:lentoINT:intermittenza regolabileOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva in basso in posizione
1x .
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.

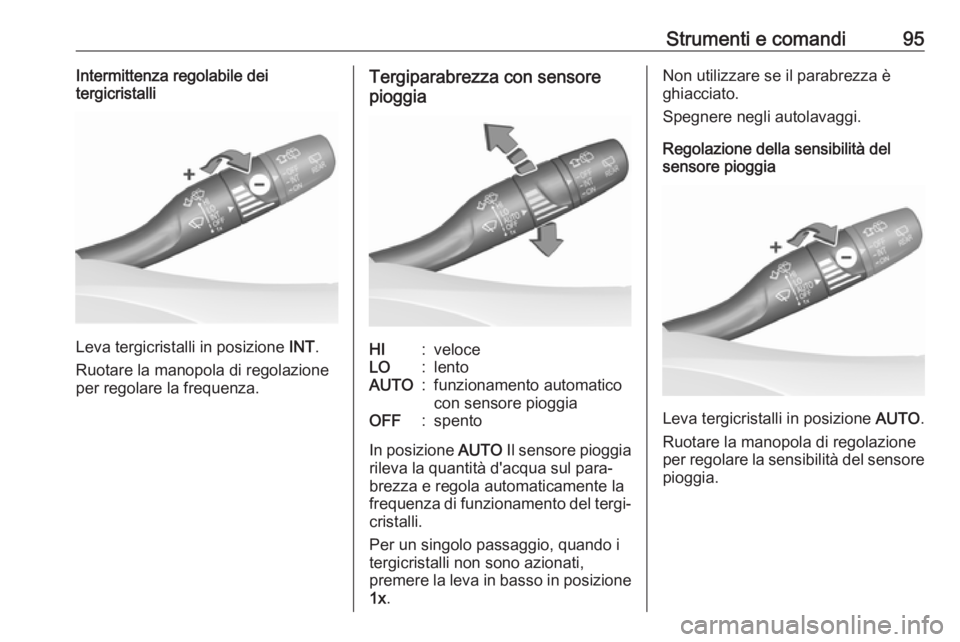

Strumenti e comandi95Intermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare la frequenza.
Tergiparabrezza con sensore
pioggiaHI:veloceLO:lentoAUTO:funzionamento automatico
con sensore pioggiaOFF:spento
In posizione AUTO Il sensore pioggia
rileva la quantità d'acqua sul para‐
brezza e regola automaticamente la
frequenza di funzionamento del tergi‐
cristalli.
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva in basso in posizione 1x .
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Regolazione della sensibilità del
sensore pioggia
Leva tergicristalli in posizione AUTO.
Ruotare la manopola di regolazione
per regolare la sensibilità del sensore
pioggia.

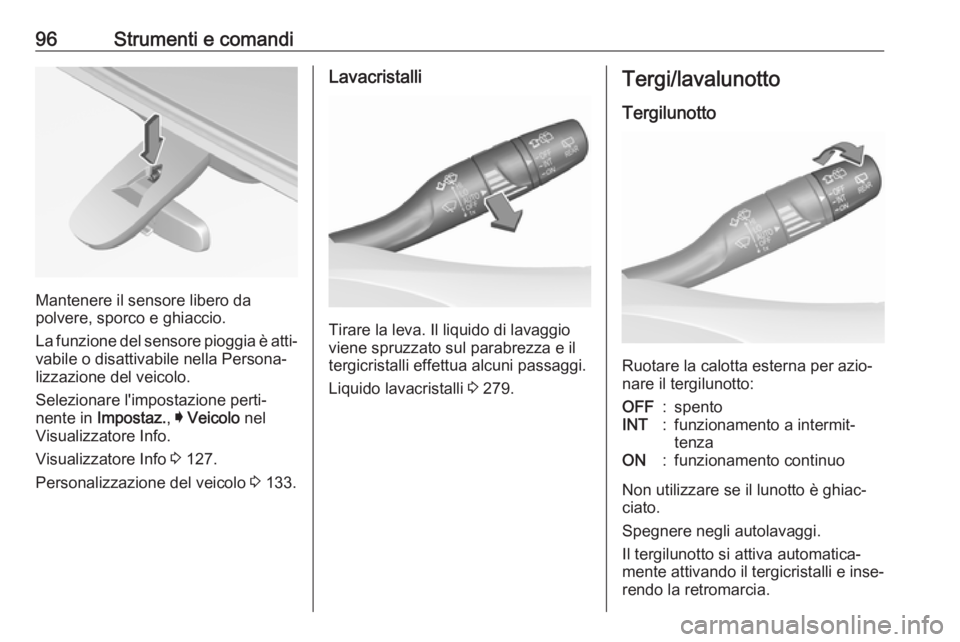

96Strumenti e comandi
Mantenere il sensore libero da
polvere, sporco e ghiaccio.
La funzione del sensore pioggia è atti‐
vabile o disattivabile nella Persona‐ lizzazione del veicolo.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore Info.
Visualizzatore Info 3 127.
Personalizzazione del veicolo 3 133.
Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Liquido lavacristalli 3 279.
Tergi/lavalunotto
Tergilunotto
Ruotare la calotta esterna per azio‐
nare il tergilunotto:
OFF:spentoINT:funzionamento a intermit‐
tenzaON:funzionamento continuo
Non utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.
Il tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.

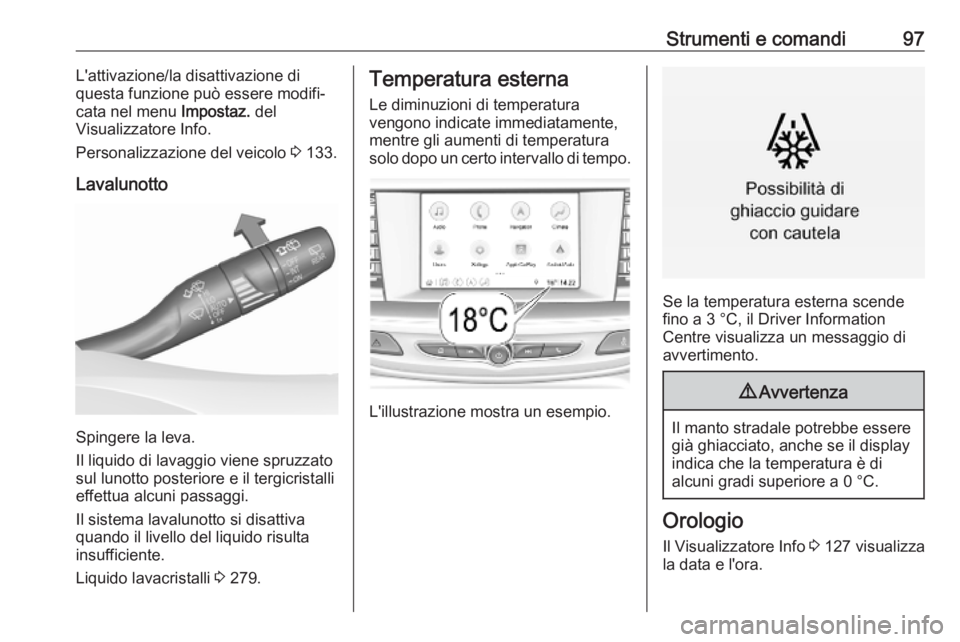

Strumenti e comandi97L'attivazione/la disattivazione di
questa funzione può essere modifi‐ cata nel menu Impostaz. del
Visualizzatore Info.
Personalizzazione del veicolo 3 133.
Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Il sistema lavalunotto si disattiva
quando il livello del liquido risulta
insufficiente.
Liquido lavacristalli 3 279.
Temperatura esterna
Le diminuzioni di temperatura
vengono indicate immediatamente,
mentre gli aumenti di temperatura
solo dopo un certo intervallo di tempo.
L'illustrazione mostra un esempio.
Se la temperatura esterna scende
fino a 3 °C, il Driver Information
Centre visualizza un messaggio di avvertimento.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di
alcuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info 3 127 visualizza
la data e l'ora.

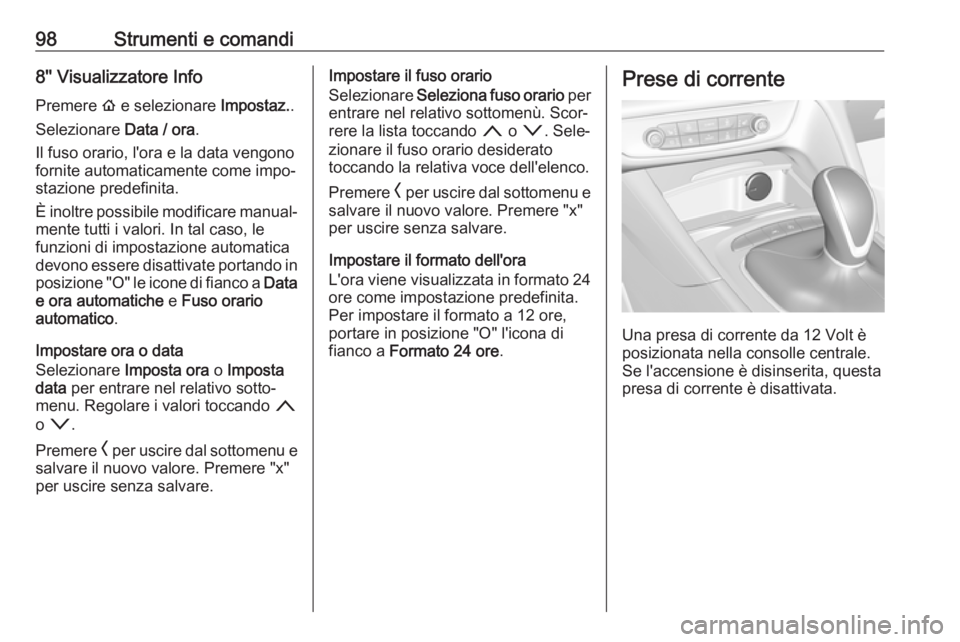

98Strumenti e comandi8'' Visualizzatore Info
Premere ! e selezionare Impostaz..
Selezionare Data / ora.
Il fuso orario, l'ora e la data vengono
fornite automaticamente come impo‐
stazione predefinita.
È inoltre possibile modificare manual‐ mente tutti i valori. In tal caso, le
funzioni di impostazione automatica
devono essere disattivate portando in
posizione "O" le icone di fianco a Data
e ora automatiche e Fuso orario
automatico .
Impostare ora o data
Selezionare Imposta ora o Imposta
data per entrare nel relativo sotto‐
menu. Regolare i valori toccando n
o o .
Premere O per uscire dal sottomenu e
salvare il nuovo valore. Premere "x" per uscire senza salvare.Impostare il fuso orario
Selezionare Seleziona fuso orario per
entrare nel relativo sottomenù. Scor‐
rere la lista toccando n o o . Sele‐
zionare il fuso orario desiderato toccando la relativa voce dell'elenco.
Premere O per uscire dal sottomenu e
salvare il nuovo valore. Premere "x"
per uscire senza salvare.
Impostare il formato dell'ora
L'ora viene visualizzata in formato 24 ore come impostazione predefinita.
Per impostare il formato a 12 ore,
portare in posizione "O" l'icona di
fianco a Formato 24 ore .Prese di corrente
Una presa di corrente da 12 Volt è
posizionata nella consolle centrale.
Se l'accensione è disinserita, questa presa di corrente è disattivata.
