Conduite et utilisation199Avec une autonomie d'AdBlue infé‐rieure à 900 km, les messages d'aver‐
tissement suivants s'affichent alter‐
nativement et ne peuvent pas être
ignorés :
● Niveau AdBlue bas Remplir
maintenant
● Imposs redémar. moteur dans
900 km .
En outre, le témoin Y clignote de
façon continue.
Remarque
En cas de forte consommation d'Ad‐ Blue, le centre d'informations du
conducteur affiche cet avertisse‐
ment sans les étapes préalables
d'avertissement.
Le dernier niveau d'avertissement est entré lorsque le réservoir d'AdBlue
est vide. Il est impossible de redé‐
marrer le moteur. Les messages
d'avertissement suivants s'affichent
alternativement et ne peuvent pas
être ignorés :
● AdBlue vide Remplir maintenant
● Pas redém. moteur .En outre, le témoin Y clignote de
façon continue.
Avec la prévention active d'un démar‐ rage du moteur, le message suivant
sera affiché :
Remplir AdBlue pour démarrer
véhicule .
Le réservoir doit être rempli complè‐
tement avec de l'AdBlue, sinon le
redémarrage du moteur n'est pas
possible.
3 343
Avertissements concernant un
niveau d'émissions élevé
Si les émissions d'échappement
dépassent une certaine valeur, des
avertissements, semblables aux
avertissements d'autonomie décrits
ci-dessus, seront affichés au centre
d'informations du conducteur.
Des demandes de vérification du
système d'échappement et, finale‐
ment, l'annonce d'une interdiction de
redémarrage du moteur seront affi‐
chés. Ces restrictions constituent une
exigence légale.Consulter un atelier pour demander
une assistance.
Remplissage d'AdBlueAvertissement
N'utiliser que l'AdBlue conforme
aux normes européennes
DIN 70 070 et ISO 22241-1.
Ne pas utiliser d'additifs.
Ne pas diluer l'AdBlue.
Autrement, le système de réduc‐ tion catalytique sélective pourrait
être endommagé.
Remarque
Lorsqu'une pompe de remplissage avec un embout pour les voitures de passagers n'est pas disponible dans
une station-service, utiliser unique‐
ment des bouteilles ou des bidons
AdBlue avec un adaptateur de
remplissage étanche pour le
remplissage, pour empêcher les
éclaboussures et les débordements
et afin de s'assurer que les vapeurs
du réservoir sont capturées et ne
sortent pas. De l'AdBlue en

200Conduite et utilisationbouteilles ou bidon est disponibledans de nombreuses stations-
service et peut être acheté par
exemple chez les concessionnaires
Opel ou d'autres points de vente.
Étant donné qu'AdBlue a une longé‐
vité limitée, vérifier la date d'expira‐
tion avant l'appoint.
Remarque
Lors du dévissage du capuchon de
protection du goulot de remplissage,
des vapeurs d'ammoniac peuvent
s'échapper. Ne pas inhaler car les
vapeurs ont une odeur âcre. Les
vapeurs ne sont pas nocives par
inhalation.
Le réservoir d'AdBlue doit être rempli entièrement. Ceci doit être effectué si
le message d'avertissement concer‐
nant la prévention d'un redémarrage du moteur est déjà affiché.
Le véhicule doit être garé sur une
surface plane.
Le goulot de remplissage d'AdBlue
est placé derrière le volet de la trappe
de carburant, qui est situé du côté
arrière droit du véhicule.La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé.
1. Enlever la clé du commutateur d'allumage.
2. Fermer toutes les portes pour empêcher les vapeurs d'ammo‐niac d'entrer dans le véhicule.
3. Ouvrir la trappe à carburant en la poussant 3 267.
4. Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue.
6. Monter une extrémité du flexible sur réservoir et visser l'autre
extrémité sur le goulot de remplis‐
sage.
7. Soulever le filtre à charbon jusqu'à ce qu'il soit vide, ou
jusqu'à l'arrêt de l'écoulement du filtre à charbon. Cette opération
peut prendre jusqu'à
cinq minutes.
8. Placer le filtre à charbon sur le sol
pour vider le flexible, attendre
15 secondes.
9. Dévisser le flexible du goulot de remplissage.
10. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue au rebut
conformément aux exigences envi‐
ronnementales. Pour réutiliser le
flexible, le vidanger avec de l'eau
claire après utilisation.

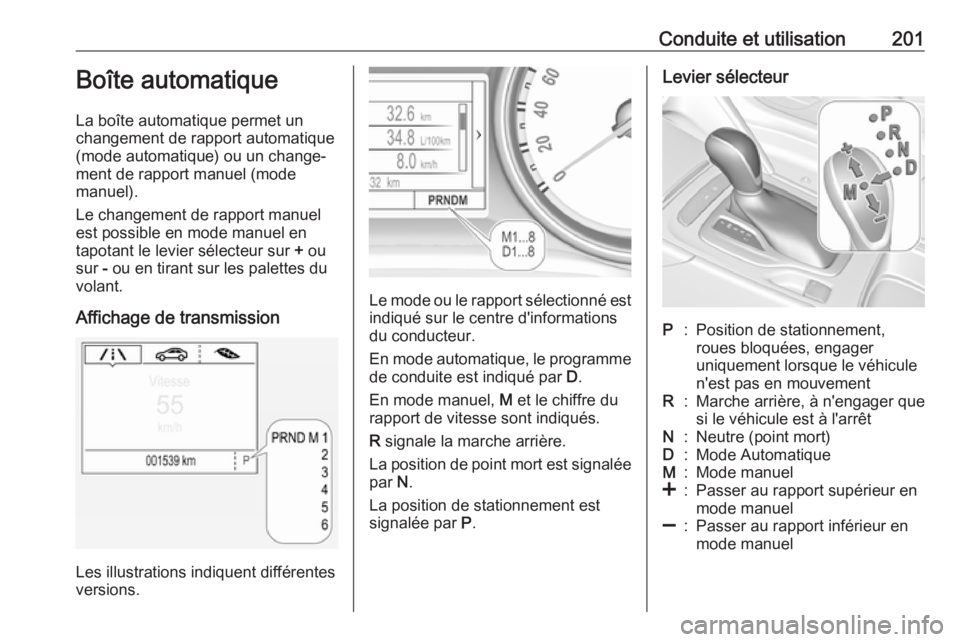

Conduite et utilisation201Boîte automatique
La boîte automatique permet un
changement de rapport automatique
(mode automatique) ou un change‐
ment de rapport manuel (mode
manuel).
Le changement de rapport manuel
est possible en mode manuel en
tapotant le levier sélecteur sur + ou
sur - ou en tirant sur les palettes du
volant.
Affichage de transmission
Les illustrations indiquent différentes
versions.
Le mode ou le rapport sélectionné est indiqué sur le centre d'informations
du conducteur.
En mode automatique, le programme de conduite est indiqué par D.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
La position de point mort est signalée
par N.
La position de stationnement est
signalée par P.
Levier sélecteurP:Position de stationnement,
roues bloquées, engager
uniquement lorsque le véhicule
n'est pas en mouvementR:Marche arrière, à n'engager que
si le véhicule est à l'arrêtN:Neutre (point mort)D:Mode AutomatiqueM:Mode manuel<:Passer au rapport supérieur en
mode manuel]:Passer au rapport inférieur en
mode manuel

202Conduite et utilisation
Le levier sélecteur est verrouillé en
position P et ne peut être déplacé que
lorsque le contact est mis, lorsque le
bouton de déverrouillage sur le levier
sélecteur est poussé et que la pédale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, le témoin
j clignote.
Pour engager le levier en P ou R,
appuyer sur le bouton de déverrouil‐
lage.
Le moteur ne peut démarrer que si le levier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein
de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐ ment de vitesse. Ne jamais actionner
en même temps la pédale d'accélé‐
rateur et la pédale de frein.
Lorsqu'un rapport est sélectionné, le véhicule démarre lorsque le frein est
desserré.
Frein moteur
Pour utiliser l'effet du frein moteur,
rétrograder à temps en cas de
conduite en pente, voir Mode manuel.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas
emballer le moteur et éviter toute
accélération brusque.Stationnement
Serrer le frein de stationnement et
engager le levier sur P.
Mode manuel
Levier sélecteur
Déplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Le mode manuel M peut être activé
depuis la position D dans toutes les
situations de conduite et toutes les
vitesses.

Conduite et utilisation203Appuyer sur le levier sélecteur vers le
haut + pour passer au rapport supé‐
rieur.
Appuyer sur le levier sélecteur vers le bas - pour rétrograder.
Le rapport sélectionné s'indique au
combiné d'instruments.
Palettes du volant
Déplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Le mode manuel M peut être activé
depuis la position D dans toutes les
situations de conduite et toutes les
vitesses.
Utiliser les palettes de changement
de vitesse au volant pour passer les
rapports manuellement.
Appuyer sur la palette droite + pour
engager le rapport supérieur.
Appuyer sur la palette gauche - pour
engager le rapport inférieur.
Des pressions multiples permettent
d'ignorer des rapports.
Le rapport sélectionné s'indique au
combiné d'instruments.
Mode manuel temporairement en
mode de conduite D
Le changement de vitesse manuel
aux palettes est également possible
en mode automatique D. Une fois
l'opération de changement manuel de vitesse terminée, la transmission
passe en mode automatique D après
un délai établi.Pour interrompre le mode manuel et retourner en D, effectuer l'une des
opérations suivantes :
● Appuyer sur la palette + pendant
1 seconde.
● Déplacer le levier sélecteur vers la gauche en mode manuel et le
ramener en position D.
Si le véhicule est à l'arrêt et si le moteur tourne au ralenti, la boîte de
vitesses reste temporairement en
mode manuel. Elle passe en mode
automatique lorsque la pédale d'ac‐
célérateur est utilisée pendant une
durée déterminée et qu'aucun chan‐
gement par palette n'est effectué au
volant.
Généralités
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐ rieur à trop haut régime, aucun chan‐ gement de vitesse n'a lieu. Ceci
entraîne l'affichage d'un message sur
le centre d'informations du conduc‐
teur.

204Conduite et utilisationEn mode manuel et à hauts régimes
du moteur, la boîte de vitesses ne
passe pas automatiquement à un
rapport supérieur, sauf si la fonction
rétrogradation (kickdown) est activée.
Indication de rapport de vitesse
Le symbole R ou S associé à un
nombre indique à quel moment un
changement de rapport est recom‐
mandé pour des raisons d'économie
de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduite
électroniques
● Lorsque le mode SPORT est engagé, le changement de
vitesse se fait à des régimes
supérieurs (sauf quand le régu‐
lateur de vitesse est enclenché).
Mode SPORT 3 213.● Des programmes spéciaux adap‐
tent automatiquement les points de changement de vitesse en cas de montées ou de descentes.
● En conditions de neige ou de glace ou sur d'autres surfaces
glissantes, la commande de
transmission électronique
permet au conducteur de sélec‐
tionner manuellement la
première, la deuxième ou la troi‐ sième vitesse pour prendre la
route.
Kickdown
Une pression sur la pédale d'accélé‐
rateur au-delà du cran de rétrograda‐
tion (kickdown) donne une accéléra‐
tion maximale, même en mode
manuel. La transmission passe à un
rapport inférieur en fonction du
régime moteur et à un rapport supé‐
rieur à hauts régimes du moteur.
Protection contre la surchauffe
En cas de surchauffe de la boîte de
vitesses due à des températures
extérieures élevées ou à un style deconduite sportif, le couple et la vitesse maximale du moteur peuvent être
momentanément réduits.
Défaillance
En cas de défaillance, un message
est affiché au centre d'informations
du conducteur. Messages du
véhicule 3 129.
Boîte automatique 6 rapports : la
commande de transmission électro‐ nique n'active que le quatrième
rapport ; boîte automatique 8
rapports : la commande de transmis‐
sion électronique n'active que le troi‐
sième rapport. La boîte de vitesses
ne change plus automatiquement.
Faire remédier à la cause du
problème par un atelier.
Coupure d'alimentation électrique
En cas de coupure de courant, le
levier sélecteur ne peut pas être
déplacé hors de la position P.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble 3 317.

Conduite et utilisation205Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Dégager la garniture du levier sélecteur de la console centrale.
Appuyer avec un doigt sur la
poche en cuir à côté du levier
sélecteur et tirer la garniture doucement vers le haut ; un câble
y est fixé. Faire glisser la garniture légèrement vers l'avant car elle
est montée sur charnière sur son
côté arrière. Libérer la garniture
en l'inclinant vers la gauche pour
éviter de tendre le câble.
3. Introduire une petite tige (par exemple un stylo ou un tournevis)
dans l'ouverture près du levier
sélecteur. Pousser la tige vertica‐
lement vers le bas et sortir le levier
sélecteur du P. Si cette position
est à nouveau enclenchée, le
levier sélecteur sera à nouveau
verrouillé. Faire corriger la cause
de la coupure de courant par un
atelier.
4. Reposer la garniture de levier sur la console centrale et la remonter.
Boîte manuelle
Pour engager la marche arrière,
enfoncer la pédale d'embrayage, puis enfoncer le bouton de déverrouillage
du levier sélecteur et engager le
rapport.
Si le rapport ne s'engage pas, amener
le levier au point mort, relâcher la
pédale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.

206Conduite et utilisationLors de la manœuvre, enfoncer la
pédale d'embrayage à fond. Ne pas
utiliser la pédale comme repose-pied.
Lorsqu'un glissement de l'embrayage est détecté pendant une durée spéci‐fique, la puissance du moteur est
réduite. Un avertissement est affiché
dans le centre d'informations du
conducteur. Relâcher l'embrayage.Avertissement
Il n'est pas recommandé de
conduire en gardant la main sur le
levier sélecteur.
Indication de rapport de vitesse
3 113.
Système Stop/Start 3 192.
Systèmes
d'entraînement
Transmission intégrale
La transmission intégrale améliore la
stabilité et les caractéristiques de
conduite et aide à obtenir la meilleure tenue de route possible quelle que
soit l'état de la chaussée. Le système est toujours actif et ne peut pas être
désactivé.
Le couple est réparti sans incréments entre les roues des essieux avant et
arrière, jusqu'à une répartition à 50 %/
50 %. En fonction des conditions de
conduite, c'est-à-dire en conduite
régulière, le système de transmission intégrale transfère une part minimale
du couple pour les économies de
carburant. En outre, le vecteur de
couple entre les roues arrière est
distribué en fonction de la dynamique du véhicule et de l'état de la chaus‐sée.
Ce fonctionnement est possible grâce
à la présence de deux embrayages,
un de chaque côté, sur le système de
transmission intégrale.Pour une performance optimale du
système, les pneus du véhicule ne
devraient pas présenter des degrés d'usure différents.
Si un message de service est affiché
dans le centre d'informations du
conducteur, le système peut avoir
des fonctionnalités limitées (ou être totalement désactivé dans certains
cas, c.-à-d. que le véhicule est
uniquement entraîné par les roues avant). Prendre contact avec un
atelier.
Remorquage du véhicule 3 319.

Conduite et utilisation207Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein
fermement. Un effort nettement supé‐
rieur doit être exercé. La distance de
freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été
actionnée une ou deux fois. Le frei‐
nage n'est pas réduit, mais il néces‐
site une force beaucoup plus grande.
Il est particulièrement important de
garder cela à l'esprit quand le
véhicule est remorqué.
Témoin R 3 112.
Freinage d'urgence actif 3 234.Antiblocage de sécurité
L'antiblocage de sécurité (ABS)
empêche que les roues ne se
bloquent.
Dès qu'une roue a tendance à
bloquer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal,
enfoncer la pédale de frein à fond
pendant toute la durée du freinage
malgré la pulsation de la pédale de frein. Ne pas réduire la pression sur
la pédale.
Après le démarrage, le système
procède à un autotest éventuellement audible.Témoin u 3 113.
Feux stop adaptatifs
En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du
problème par un atelier.

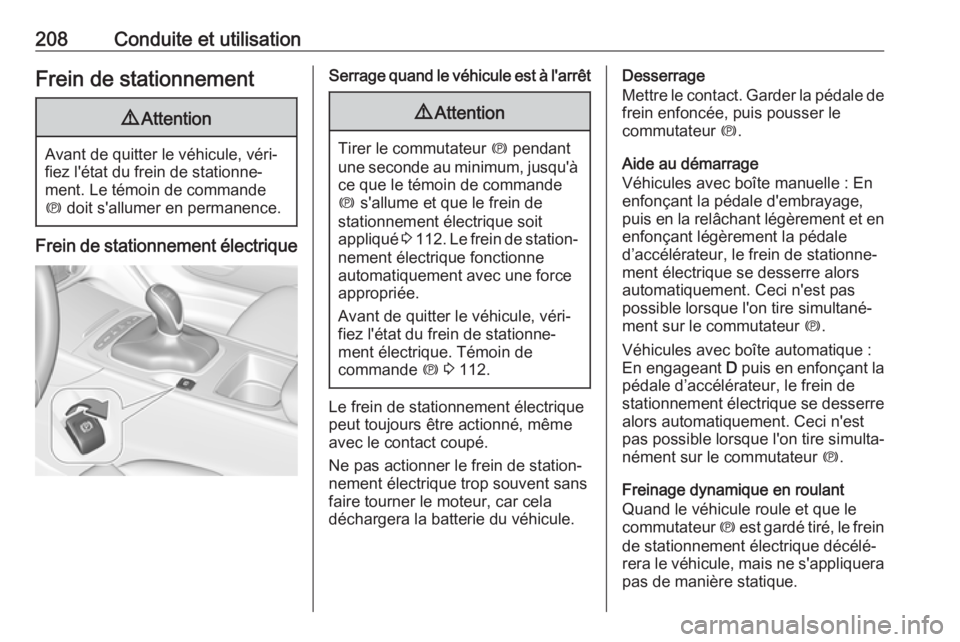

208Conduite et utilisationFrein de stationnement9Attention
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment. Le témoin de commande
m doit s'allumer en permanence.
Frein de stationnement électrique
Serrage quand le véhicule est à l'arrêt9 Attention
Tirer le commutateur m pendant
une seconde au minimum, jusqu'à
ce que le témoin de commande
m s'allume et que le frein de
stationnement électrique soit
appliqué 3 112 . Le frein de station‐
nement électrique fonctionne
automatiquement avec une force
appropriée.
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment électrique. Témoin de
commande m 3 112.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent sans
faire tourner le moteur, car cela
déchargera la batterie du véhicule.
Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis pousser le
commutateur m.
Aide au démarrage
Véhicules avec boîte manuelle : En
enfonçant la pédale d'embrayage,
puis en la relâchant légèrement et en
enfonçant légèrement la pédale
d’accélérateur, le frein de stationne‐
ment électrique se desserre alors
automatiquement. Ceci n'est pas
possible lorsque l'on tire simultané‐
ment sur le commutateur m.
Véhicules avec boîte automatique : En engageant D puis en enfonçant la
pédale d’accélérateur, le frein de
stationnement électrique se desserre
alors automatiquement. Ceci n'est
pas possible lorsque l'on tire simulta‐
nément sur le commutateur m.
Freinage dynamique en roulant
Quand le véhicule roule et que le
commutateur m est gardé tiré, le frein
de stationnement électrique décélé‐
rera le véhicule, mais ne s'appliquera pas de manière statique.
