Conduite et utilisation249La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Limites du système
Des alertes manquées occasionnel‐
les peuvent se produire dans des circonstances normales ou dans desvirages serrés. Le système peut
temporairement avertir d'objets se
trouvant dans l'angle mort sous des
conditions météorologiques spécifi‐
ques (pluie, grêle, etc.). La conduite
sur route mouillée ou le passage
entre surface sèche et surface mouil‐
lée peut provoquer l'allumage du
témoin F, car une éclaboussure
d'eau peut être interprétée comme un objet. Le témoin F peut en outre
s'allumer à cause des rails de sécu‐
rité, des panneaux routiers, d'arbres,
d'arbustes et autres objets fixes. Ceci est le fonctionnement normal et le
système ne doit pas être réparé.
Le système peut mal fonctionner lors‐
que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, deséléments magnétiques, des
plaques de métal ou tout autre
matériau.
● La conduite se fait sous une pluie
torrentielle.
● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐ tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Prendre contact avec un
atelier.
Remarque
Après la production, le système doit
être étalonné. Pour un rendement
optimal, rouler autant que possible
sur une route rectiligne avec des objets latéraux, par exemple des
rails de sécurité et des barrières sur
une certaine distance.Alerte de changement de
voie
Outre l'alerte d'angle mort latéral
3 248 , l'alerte de changement de voie
reconnaît rapidement les véhicules en approche depuis l'arrière, sur les
voies parallèles, adjacentes à votre
véhicule.
Le système alerte visuellement dans chaque rétroviseur extérieur en cas
de détection de véhicules en appro‐ che rapide depuis l'arrière.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.9 Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.

250Conduite et utilisationLorsque le système détecte un
véhicule en approche par l'arrière et
roulant très vite, le symbole d'avertis‐
sement de couleur jaune F s'éc‐
laire dans le rétroviseur extérieur
correspondant. Si le conducteur
utilise alors le clignotant, le symbole
d'avertissement F commence à
clignoter en jaune à titre d'avertisse‐
ment pour ne pas changer de file.
L'alerte de changement de voie est
active quelle que soit la vitesse.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 mètres para‐
llèlement aux deux côtés du véhicule,
d'environ 3 mètres en arrière de la
position d'alerte d'angle mort latéral
(A) et d'environ 50 mètres à l'arrière
de la position d'alerte de changement de voie (B) sur les voies parallèles.
Les zones commencent à chaque
rétroviseur extérieur. La hauteur de la
zone est environ entre 0,5 mètre et
2 mètres du sol.
Désactivation
L'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de
personnalisation du véhicule, dans
l'affichage d'informations.
Personnalisation du véhicule 3 131.
Affichage d'informations 3 125.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Limites du système Des alertes manquées occasionnel‐
les peuvent se produire dans des circonstances normales ou dans des
virages serrés. Le système peut
temporairement avertir d'objets se
trouvant dans l'angle mort sous des
conditions météorologiques spécifi‐
ques (pluie, grêle, etc.). La conduite
sur route mouillée ou le passage
entre surface sèche et surface mouil‐
lée peut provoquer l'allumage du
témoin F, car une éclaboussure
d'eau peut être interprétée comme un
objet. Le témoin F peut en outre

Conduite et utilisation251s'allumer à cause des rails de sécu‐
rité, des panneaux routiers, d'arbres,
d'arbustes et autres objets fixes. Ceci est le fonctionnement normal et le
système ne doit pas être réparé.
Le système peut mal fonctionner lors‐
que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, des
éléments magnétiques, des
plaques de métal ou tout autre
matériau.
● La conduite se fait sous une pluie
torrentielle.
● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐
tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affichésur le centre d'informations du
conducteur. Prendre contact avec un
atelier.
Remarque
Après la production, le système doit
être étalonné. Pour un rendement
optimal, rouler autant que possible
sur une route rectiligne avec des objets latéraux, par exemple des
rails de sécurité et des barrières sur une certaine distance.
Système de vue panoramique
Ce système permet d'afficher les alentours du véhicule dans une
image à quasi 360° sur l'affichage
d'informations, comme une vue de
dessus.
Le système utilise quatre caméras : ● caméra arrière, installée dans le hayon ;
● caméra avant, installée dans la calandre, sous l'emblème ;
● caméras latérales, situées dans la partie inférieure des deux
rétroviseurs extérieurs.
L'écran de l'affichage d'informations
est divisé en deux parties : la partie
gauche présente la vue surélevée du véhicule et la partie droite présente la
vue frontale ou la vue arrière, en fonc‐ tion du rapport engagé. Les capteurs
de stationnement complètent les
informations de la vue.

252Conduite et utilisationActivation
Le système de vue panoramique est
activé :
● lorsque vous engagez la marche arrière ;
● lorsque vous touchez l'icône de caméra ë sur l'affichage d'infor‐
mations ;
● lorsque vous approchez trop près
d'un objet à l'avant.
Fonctionnement
Vue arrière
La vue arrière affiche une image de la
zone derrière le véhicule sur la partie
droite de l'écran lorsque la marche
arrière est engagée.
Un triangle de présignalisation 9 peut
apparaître sur l'écran lorsque des
obstacles sont détectés par les
capteurs arrière de l'aide au station‐
nement. Ce triangle passe du jaune
au rouge et devient progressivement plus gros, à mesure que vous vous
rapprochez de l'objet.Le contenu précédent de l'affichage
d'informations apparaît lorsque le
véhicule sort d'une marche arrière
après un court délai. Pour revenir à
l'affichage précédent plus rapide‐
ment, appuyer sur l'icône de la
caméra dans l'affichage d'informa‐
tions. Conduire en marche avant à
une vitesse supérieure à 11 km/h
permet également de désactiver le
système panoramique.
Vue panoramique
La vue panoramique affiche une
image du dessus de la zone autour du
véhicule, à côté de la vue frontale et
de la vue arrière, dans l'affichage d'in‐
formations.
Vue frontale
La vue frontale affiche une image de
la zone devant le véhicule sur la partie droite de l'écran. La vue s'affiche
après un passage de la marche
arrière à la marche avant, ou en
touchant l'icône de caméra sur l'affi‐
chage d'informations. La vue frontale
affiche en outre automatiquement les
objets détectés dans un rayon de30 cm. La vue frontale s'affiche
uniquement jusqu'à 11 km/h en
marche avant.
Désactivation
Le système de vue panoramique est
désactivé :
● en roulant à plus de 11 km/h ;
● lorsque vous touchez l'icône de caméra ë sur l'affichage d'infor‐
mations ;
● lorsque vous passez au point mort ou en stationnement avec
une boîte automatique.
Remarques générales9 Attention
Le système de vue panoramique
ne remplace pas la vision du
conducteur. Il n'affiche pas les
enfants, les piétons, les cyclistes,
la circulation transversale, les
animaux ou tout autre objet se

Conduite et utilisation253trouvant hors des zones de vue de
la caméra, par ex. en dessous du
pare-chocs ou sous le véhicule.
Ne pas conduire ou stationner le
véhicule en s'aidant uniquement
du système de vue panoramique.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.9 Attention
Les images affichées peuvent être
plus éloignées ou plus proches
qu'elles n'y paraissent. La zone
affichée est limitée et les objets
proches de l'un des bords du pare- chocs ou sous le pare-chocs ne
sont pas affichés à l'écran.
9 Attention
Les caméras de la vue panorami‐
que ont des zones d'angle mort et
n'afficheront pas tous les objets
proches des bords du véhicule.
Les rétroviseurs latéraux rétracta‐
bles mal positionnés n'affichent
pas correctement la vue panora‐
mique.Les angles morts sont représentés par les zones hachurées dans les
illustrations. Les zones sombres
montrent les vues affichées par le
système de vue panoramique.
Limites du systèmeAvertissement
Pour que le système fonctionne au mieux, il est important que les
lentilles des caméras de la calan‐
dre, des boîtiers des rétroviseurs
extérieurs et du hayon entre les
éclairages de la plaque d'immatri‐
culation soient toujours propres.
Rincer les lentilles à l'eau et
essuyer avec un chiffon doux.
Ne pas nettoyer les lentilles avec
un jet de vapeur ou haute pres‐
sion.
Le système de vue panoramique peut ne pas fonctionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans les lentilles de la caméra.

254Conduite et utilisation● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de la
boue, de la saleté.
● Le véhicule tracte une remorque.
● Le véhicule a été accidenté.
● Il y a des changements de température extrêmes.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas reculer ou stationner le
véhicule en s'aidant uniquement
de la caméra arrière.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est placée entre les éclai‐
rages de plaque d'immatriculation.

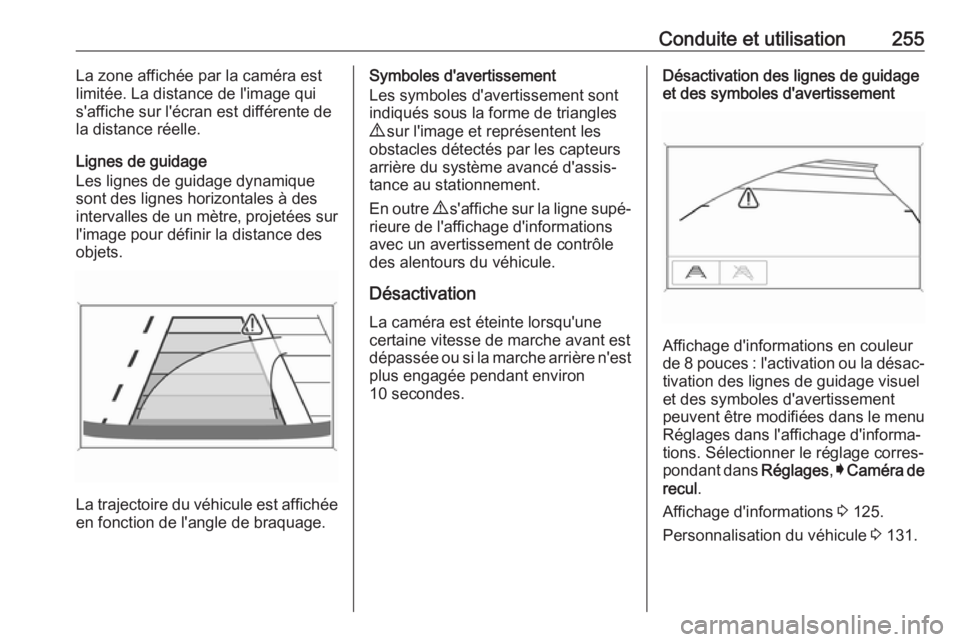

Conduite et utilisation255La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles de un mètre, projetées sur
l'image pour définir la distance des
objets.
La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image et représentent les
obstacles détectés par les capteurs
arrière du système avancé d'assis‐
tance au stationnement.
En outre 9 s'affiche sur la ligne supé‐
rieure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
Désactivation
La caméra est éteinte lorsqu'une
certaine vitesse de marche avant est
dépassée ou si la marche arrière n'est plus engagée pendant environ
10 secondes.Désactivation des lignes de guidage et des symboles d'avertissement
Affichage d'informations en couleur
de 8 pouces : l'activation ou la désac‐ tivation des lignes de guidage visuel
et des symboles d'avertissement peuvent être modifiées dans le menu
Réglages dans l'affichage d'informa‐
tions. Sélectionner le réglage corres‐
pondant dans Réglages, I Caméra de
recul .
Affichage d'informations 3 125.
Personnalisation du véhicule 3 131.

256Conduite et utilisationLimites du système
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans les lentilles de la caméra.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie ou
la neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de la
boue, de la saleté. Nettoyer la
lentille, rincer à l'eau et essuyer
avec un chiffon doux.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.Alerte de circulation
transversale à l'arrière
Outre la caméra arrière 3 254 , l'alerte
de circulation transversale arrière
avertit de la circulation transversale depuis la gauche ou la droite en
roulant en marche arrière. Lorsque la
circulation transversale est reconnue
et que la caméra arrière est activée,
un triangle d'avertissement avec une
flèche directionnelle K s'affiche
dans l'affichage d'informations en
couleur, montrant le sens de la circu‐ lation. En outre, trois signaux sonores
retentissent depuis le haut-parleur du
côté concerné.Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.9 Attention
L'alerte de circulation transversale
arrière ne remplace pas la vision
du conducteur. Remarquer que
les objets placés en dehors de la
plage de détection des capteurs,
p. ex. sous le pare-chocs ou sous
le véhicule, ne sont pas affichés.
Les piétons, les enfants et les
animaux ne sont pas détectés.
Ne pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage d'informations et vérifier
autour et derrière le véhicule avant d'engager la marche arrière.
Activation
L'alerte de circulation transversale
arrière est activée automatiquement
avec la caméra arrière lorsque la
marche arrière est engagée.

Conduite et utilisation257Zones de détection
Les capteurs du système couvrent
une zone d'environ 20 mètres à 90°
vers la gauche ou la droite, derrière le
véhicule. L'alerte de circulation trans‐
versale à l'arrière est active jusqu'à
10 km/h et produit des avertisse‐
ments en circulation transversale
lorsque le véhicule avance entre
0 km/h et 36 km/h.
Désactivation
L'alerte de circulation transversale
arrière est désactivée avec la caméra arrière lorsqu'une certaine vitesse
avant est dépassée ou lorsque la
marche arrière n'est pas engagée
pendant environ 10 secondes.
L'activation ou la désactivation de
l'alerte de circulation transversale à
l'arrière peut être paramétrée dans le menu de personnalisation du
véhicule, dans l'affichage d'informa‐
tions.
Personnalisation du véhicule 3 131.
Affichage d'informations 3 125.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Limites du système
Le système peut mal fonctionner lors‐ que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, des
éléments magnétiques, des
plaques de métal ou tout autre
matériau.
● La conduite se fait sous une pluie
torrentielle.● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐
tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Prendre contact avec un
atelier.
Assistant pour les panneaux de signalisation
Fonctionnement
L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une caméra à l'avant et les affiche dans le
centre d'informations du conducteur.
Si le véhicule est équipé d'un système de navigation intégré, les panneaux
routiers des données cartographi‐
ques peuvent y être rajoutés.

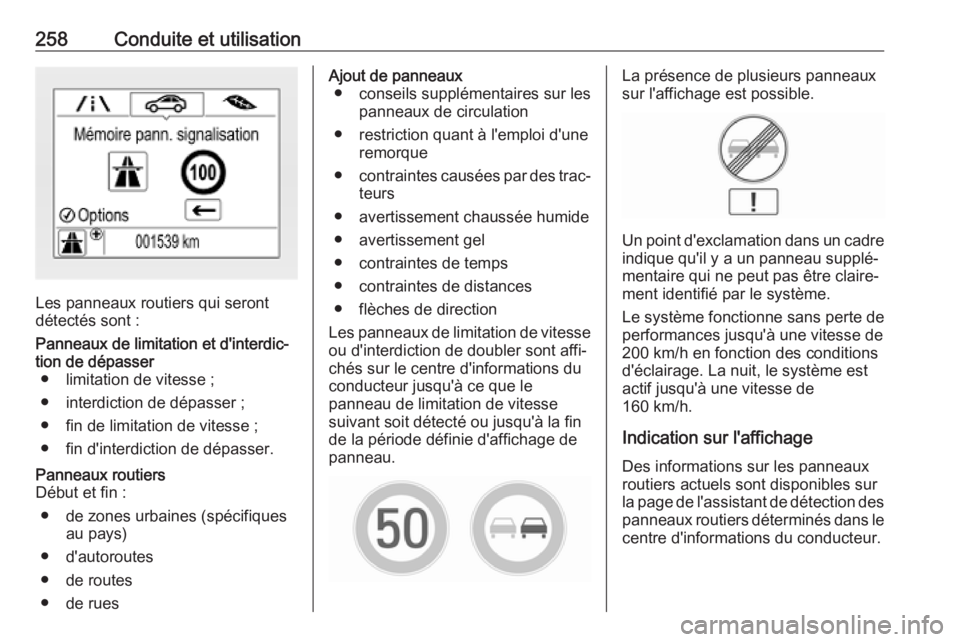

258Conduite et utilisation
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesAjout de panneaux ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● contraintes de temps
● contraintes de distances
● flèches de direction
Les panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐
chés sur le centre d'informations du
conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions
d'éclairage. La nuit, le système est
actif jusqu'à une vitesse de
160 km/h.
Indication sur l'affichage Des informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des
panneaux routiers déterminés dans le
centre d'informations du conducteur.
