OPEL INSIGNIA BREAK 2019 Sürücü El Kitabı (in Turkish)

Araç bakımı269Sports Tourer, Country Tourer
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kısa hüzmeli far ( 1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Kısa hüzmeli far (1)

270Araç bakımı1. Kapağı saatin tersi yönde çevirinve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Uzun hüzmeli far (2)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.

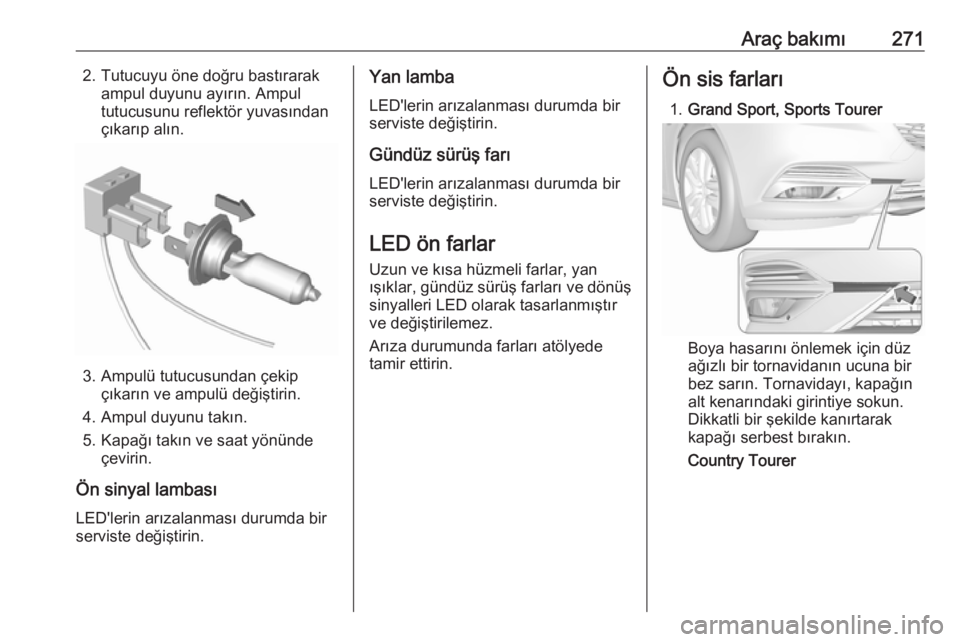

Araç bakımı2712. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba
LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.Ön sis farları
1. Grand Sport, Sports Tourer
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Tornavidayı, kapağın
alt kenarındaki girintiye sokun.
Dikkatli bir şekilde kanırtarak
kapağı serbest bırakın.
Country Tourer

272Araç bakımı
Bir torx anahtarıyla vidayı sökün.
2. Grand Sport, Sports Tourer
Torx anahtarıyla vidayı sökün ve
ön yüzü çıkarın.
Country Tourer
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Girintiye bir tornavida
sokup ön yüzü dışarı kanırtın ve
çıkarın.
3. Üç adet vidayı torx anahtarıyla sökün ve öndeki lamba grubunu
sökün.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.

Araç bakımı273
5. Tutma tırnağına bastırarak fişbağlantı parçasını ayırın.
6. Ampul ünitesini söküp değiştirin ve fiş bağlantı parçasını takın.
Ampulün ve fişin tek ünite
olduğuna ve birlikte değiştirilmesi
gerektiğine dikkat edin.
7. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
8. Üç cıvatayı da sıkarak lamba grubunu takın.
9. Ön plakayı takın ve vidayı sıkın.
10. Grand Sport, Sports Tourer
Kapağı takın ve kilitleyin.
Arka lambalar
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede değiştirtin.
Dönüş sinyali ışıkları, arka sis ışıkları ve geri vites ışıkları ampuller için
tasarlanmıştır ve aşağıdaki şekilde
değiştirilebilir.
Grand Sport
Gövde içindeki lamba grubu
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.

274Araç bakımı3. Arka lamba grubunu girintidendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Dönüş sinyali lambası ampul duyunu saat yönü tersine
döndürün ve lamba grubundan
çıkarın.
5. Dönüş sinyali ampulünü çıkarın ve değiştirin.
6. Ampul duyunu lamba grubuna takın.
7. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

Araç bakımı275

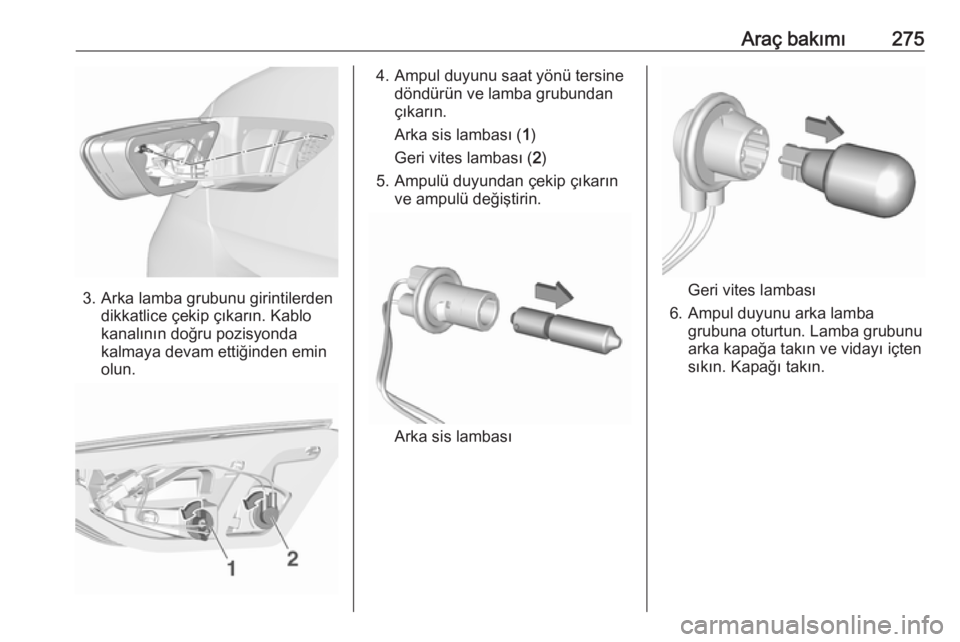

3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.

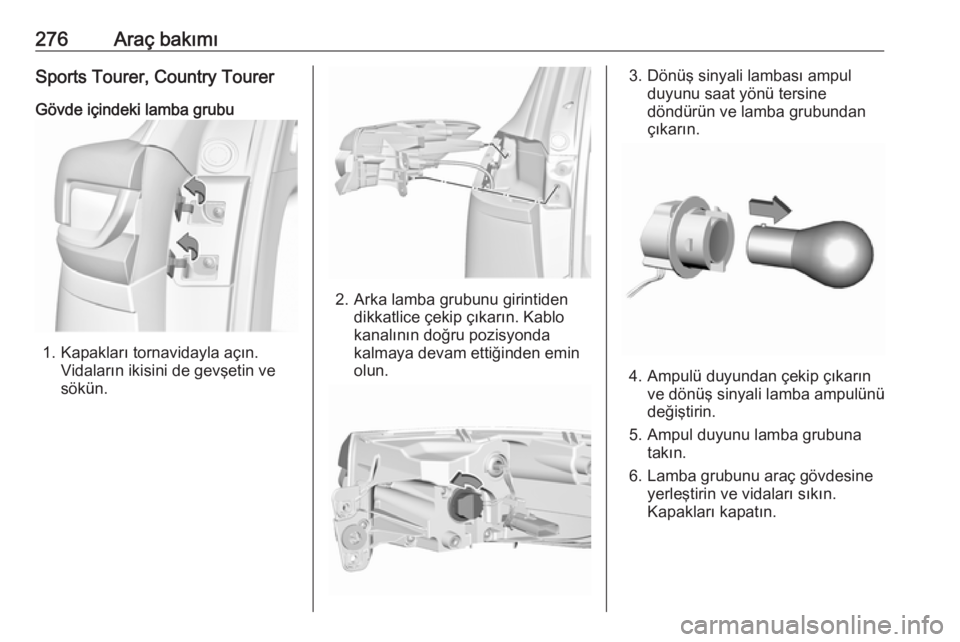

276Araç bakımıSports Tourer, Country TourerGövde içindeki lamba grubu
1. Kapakları tornavidayla açın. Vidaların ikisini de gevşetin ve
sökün.
2. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Dönüş sinyali lambası ampul duyunu saat yönü tersine
döndürün ve lamba grubundan
çıkarın.
4. Ampulü duyundan çekip çıkarın ve dönüş sinyali lamba ampulünü
değiştirin.
5. Ampul duyunu lamba grubuna takın.
6. Lamba grubunu araç gövdesine yerleştirin ve vidaları sıkın.
Kapakları kapatın.

Araç bakımı277Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbestbırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası

278Araç bakımı
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
