OPEL INSIGNIA BREAK 2019 Savininko vadovas (in Lithuanian)

Važiavimas ir naudojimas249pavažiuokite tiesia automagistrale
su šalikelės objektais, pvz.,
apsauginiais atitvarais ar barjerais.

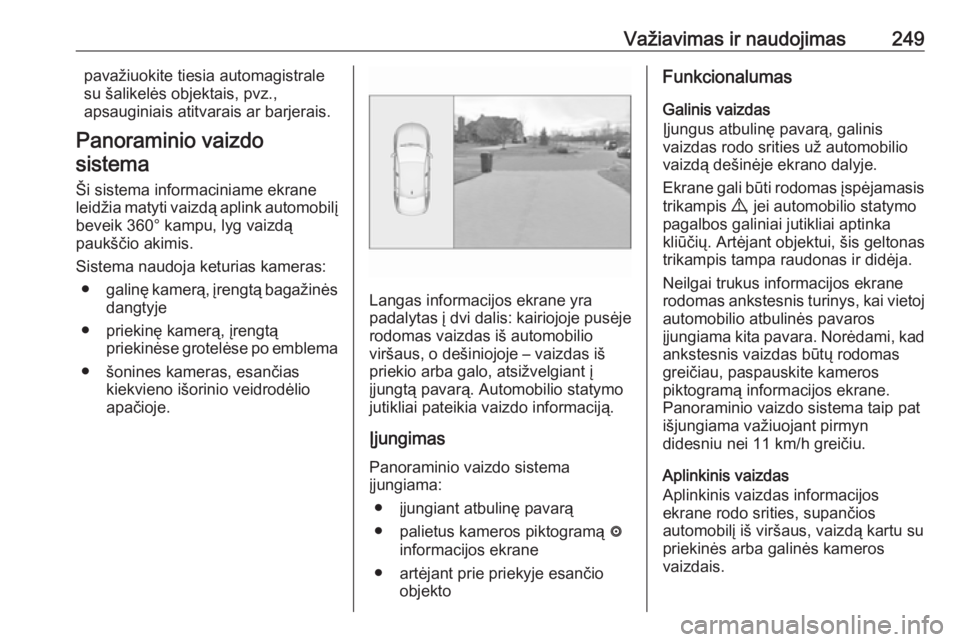

Panoraminio vaizdo sistema
Ši sistema informaciniame ekrane
leidžia matyti vaizdą aplink automobilį beveik 360° kampu, lyg vaizdą
paukščio akimis.
Sistema naudoja keturias kameras: ● galinę kamerą, įrengtą bagažinės
dangtyje
● priekinę kamerą, įrengtą priekinėse grotelėse po emblema
● šonines kameras, esančias kiekvieno išorinio veidrodėlio
apačioje.
Langas informacijos ekrane yra
padalytas į dvi dalis: kairiojoje pusėje
rodomas vaizdas iš automobilio
viršaus, o dešiniojoje – vaizdas iš
priekio arba galo, atsižvelgiant į
įjungtą pavarą. Automobilio statymo
jutikliai pateikia vaizdo informaciją.
Įjungimas
Panoraminio vaizdo sistema
įjungiama:
● įjungiant atbulinę pavarą
● palietus kameros piktogramą ë
informacijos ekrane
● artėjant prie priekyje esančio objekto
Funkcionalumas
Galinis vaizdas
Įjungus atbulinę pavarą, galinis
vaizdas rodo srities už automobilio
vaizdą dešinėje ekrano dalyje.
Ekrane gali būti rodomas įspėjamasis
trikampis 9, jei automobilio statymo
pagalbos galiniai jutikliai aptinka kliūčių. Artėjant objektui, šis geltonas
trikampis tampa raudonas ir didėja.
Neilgai trukus informacijos ekrane
rodomas ankstesnis turinys, kai vietoj automobilio atbulinės pavaros
įjungiama kita pavara. Norėdami, kad
ankstesnis vaizdas būtų rodomas
greičiau, paspauskite kameros
piktogramą informacijos ekrane.
Panoraminio vaizdo sistema taip pat
išjungiama važiuojant pirmyn
didesniu nei 11 km/h greičiu.
Aplinkinis vaizdas
Aplinkinis vaizdas informacijos
ekrane rodo srities, supančios
automobilį iš viršaus, vaizdą kartu su
priekinės arba galinės kameros
vaizdais.

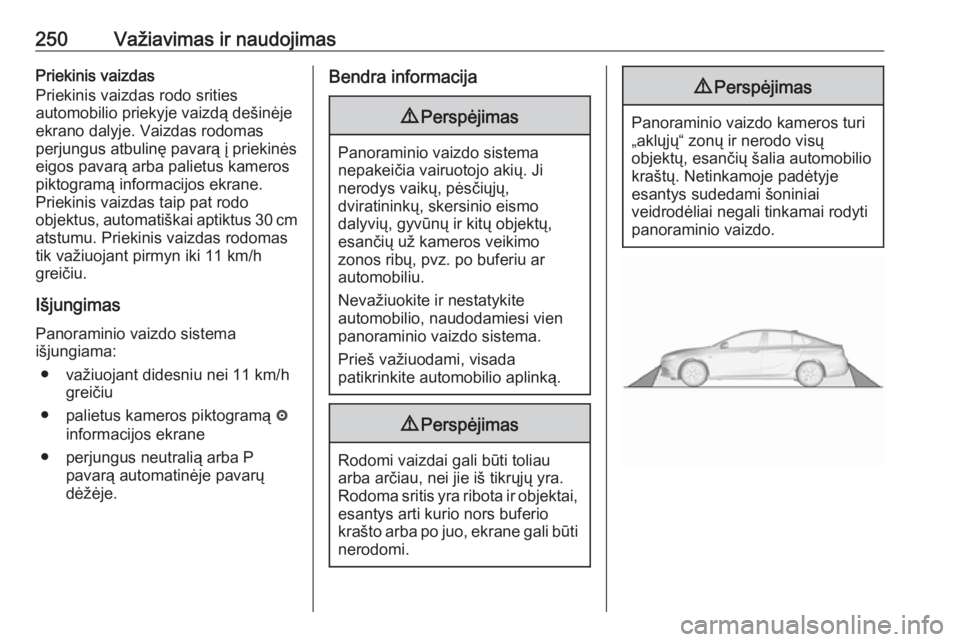

250Važiavimas ir naudojimasPriekinis vaizdas
Priekinis vaizdas rodo srities
automobilio priekyje vaizdą dešinėje
ekrano dalyje. Vaizdas rodomas
perjungus atbulinę pavarą į priekinės
eigos pavarą arba palietus kameros
piktogramą informacijos ekrane.
Priekinis vaizdas taip pat rodo
objektus, automatiškai aptiktus 30 cm
atstumu. Priekinis vaizdas rodomas
tik važiuojant pirmyn iki 11 km/h
greičiu.
Išjungimas
Panoraminio vaizdo sistema
išjungiama:
● važiuojant didesniu nei 11 km/h greičiu
● palietus kameros piktogramą ë
informacijos ekrane
● perjungus neutralią arba P pavarą automatinėje pavarų
dėžėje.Bendra informacija9 Perspėjimas
Panoraminio vaizdo sistema
nepakeičia vairuotojo akių. Ji
nerodys vaikų, pėsčiųjų,
dviratininkų, skersinio eismo
dalyvių, gyvūnų ir kitų objektų,
esančių už kameros veikimo
zonos ribų, pvz. po buferiu ar
automobiliu.
Nevažiuokite ir nestatykite
automobilio, naudodamiesi vien
panoraminio vaizdo sistema.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
9 Perspėjimas
Rodomi vaizdai gali būti toliau
arba arčiau, nei jie iš tikrųjų yra. Rodoma sritis yra ribota ir objektai, esantys arti kurio nors buferio
krašto arba po juo, ekrane gali būti
nerodomi.
9 Perspėjimas
Panoraminio vaizdo kameros turi
„aklųjų“ zonų ir nerodo visų
objektų, esančių šalia automobilio kraštų. Netinkamoje padėtyje
esantys sudedami šoniniai
veidrodėliai negali tinkamai rodyti
panoraminio vaizdo.

Važiavimas ir naudojimas251

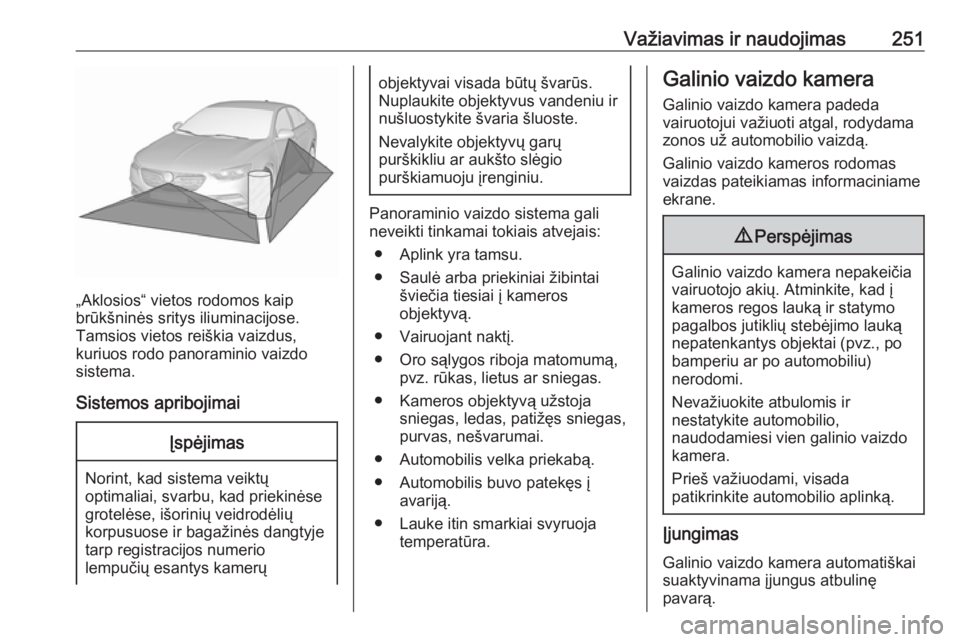

„Aklosios“ vietos rodomos kaip
brūkšninės sritys iliuminacijose.
Tamsios vietos reiškia vaizdus,
kuriuos rodo panoraminio vaizdo sistema.
Sistemos apribojimai
Įspėjimas
Norint, kad sistema veiktų
optimaliai, svarbu, kad priekinėse
grotelėse, išorinių veidrodėlių
korpusuose ir bagažinės dangtyje
tarp registracijos numerio
lempučių esantys kamerų
objektyvai visada būtų švarūs.
Nuplaukite objektyvus vandeniu ir
nušluostykite švaria šluoste.
Nevalykite objektyvų garų
purškikliu ar aukšto slėgio
purškiamuoju įrenginiu.
Panoraminio vaizdo sistema gali neveikti tinkamai tokiais atvejais:
● Aplink yra tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Kameros objektyvą užstoja sniegas, ledas, patižęs sniegas,
purvas, nešvarumai.
● Automobilis velka priekabą.
● Automobilis buvo patekęs į avariją.
● Lauke itin smarkiai svyruoja temperatūra.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas informaciniame
ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir statymo
pagalbos jutiklių stebėjimo lauką
nepatenkantys objektai (pvz., po
bamperiu ar po automobiliu)
nerodomi.
Nevažiuokite atbulomis ir
nestatykite automobilio,
naudodamiesi vien galinio vaizdo kamera.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.

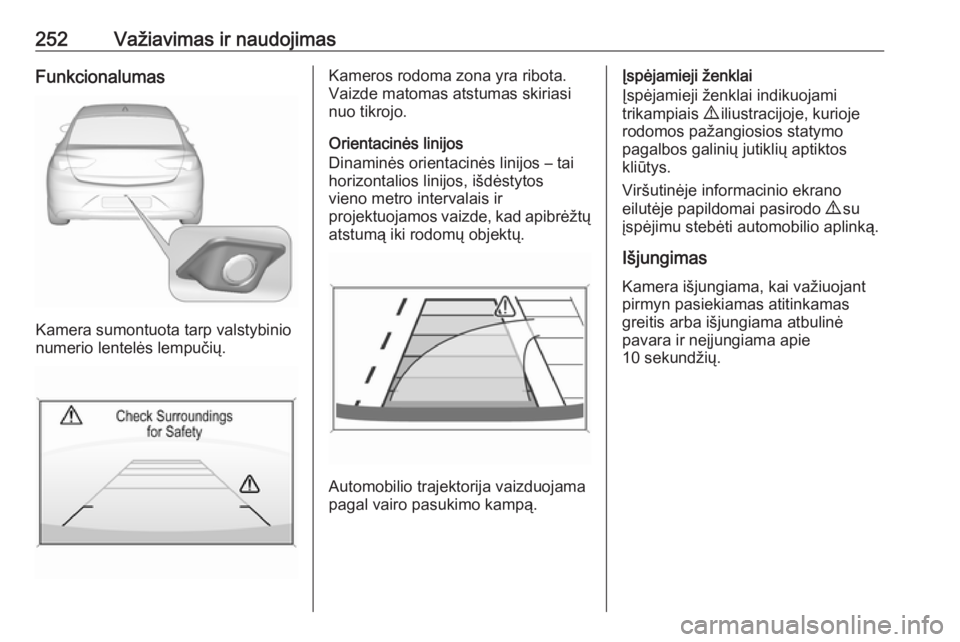

252Važiavimas ir naudojimasFunkcionalumas
Kamera sumontuota tarp valstybinio
numerio lentelės lempučių.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos
vieno metro intervalais ir
projektuojamos vaizde, kad apibrėžtų
atstumą iki rodomų objektų.
Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.
Viršutinėje informacinio ekrano
eilutėje papildomai pasirodo 9 su
įspėjimu stebėti automobilio aplinką.
Išjungimas
Kamera išjungiama, kai važiuojant
pirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
10 sekundžių.

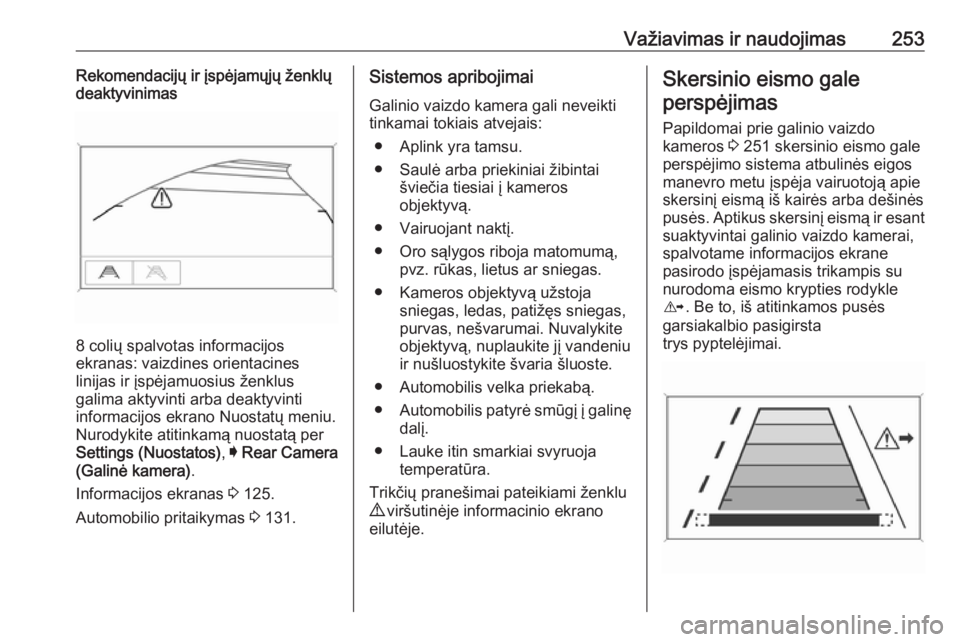

Važiavimas ir naudojimas253Rekomendacijų ir įspėjamųjų ženklų
deaktyvinimas
8 colių spalvotas informacijos
ekranas: vaizdines orientacines
linijas ir įspėjamuosius ženklus
galima aktyvinti arba deaktyvinti
informacijos ekrano Nuostatų meniu.
Nurodykite atitinkamą nuostatą per
Settings (Nuostatos) , I Rear Camera
(Galinė kamera) .
Informacijos ekranas 3 125.
Automobilio pritaikymas 3 131.
Sistemos apribojimai
Galinio vaizdo kamera gali neveikti tinkamai tokiais atvejais:
● Aplink yra tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Kameros objektyvą užstoja sniegas, ledas, patižęs sniegas,
purvas, nešvarumai. Nuvalykite
objektyvą, nuplaukite jį vandeniu
ir nušluostykite švaria šluoste.
● Automobilis velka priekabą.
● Automobilis patyrė smūgį į galinę
dalį.
● Lauke itin smarkiai svyruoja temperatūra.
Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.Skersinio eismo gale
perspėjimas
Papildomai prie galinio vaizdo
kameros 3 251 skersinio eismo gale
perspėjimo sistema atbulinės eigos
manevro metu įspėja vairuotoją apie
skersinį eismą iš kairės arba dešinės
pusės. Aptikus skersinį eismą ir esant
suaktyvintai galinio vaizdo kamerai,
spalvotame informacijos ekrane
pasirodo įspėjamasis trikampis su
nurodoma eismo krypties rodykle
K . Be to, iš atitinkamos pusės
garsiakalbio pasigirsta
trys pyptelėjimai.

254Važiavimas ir naudojimasRadariniai atstumo jutikliai įrengti
galiniame bamperyje.9 Perspėjimas
Skersinio eismo gale perspėjimo
sistema nepakeičia vairuotojo
budrumo. Atminkite, kad į jutiklių veikimo zoną (pvz. po bamperiu
arba po automobiliu) esantys
objektai nevaizduojami.
Pėstieji, vaikai arba gyvūnai
neaptinkami.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Skersinio eismo gale perspėjimo sistema kartu su galinio vaizdo
kamera suaktyvinamos automatiškai, įjungus atbulinės eigos pavarą.

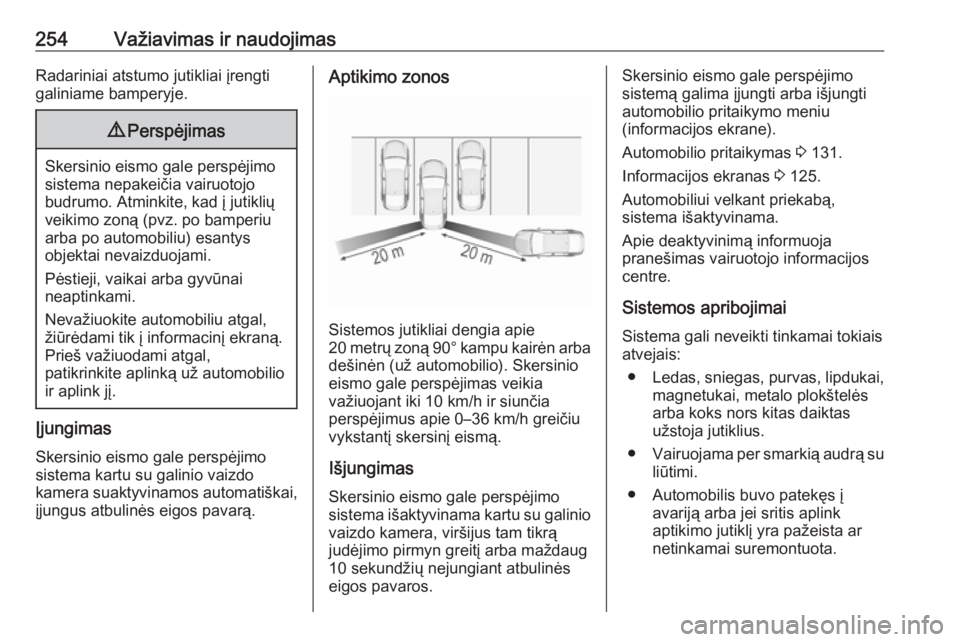

Aptikimo zonos
Sistemos jutikliai dengia apie
20 metrų zoną 90° kampu kairėn arba dešinėn (už automobilio). Skersinio
eismo gale perspėjimas veikia
važiuojant iki 10 km/h ir siunčia
perspėjimus apie 0–36 km/h greičiu
vykstantį skersinį eismą.
Išjungimas
Skersinio eismo gale perspėjimo
sistema išaktyvinama kartu su galinio
vaizdo kamera, viršijus tam tikrą
judėjimo pirmyn greitį arba maždaug 10 sekundžių nejungiant atbulinėseigos pavaros.
Skersinio eismo gale perspėjimo
sistemą galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 131.
Informacijos ekranas 3 125.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Sistemos apribojimai Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.

Važiavimas ir naudojimas255● Lauke itin smarkiai svyruojatemperatūra.
● Automobilis velka priekabą
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.

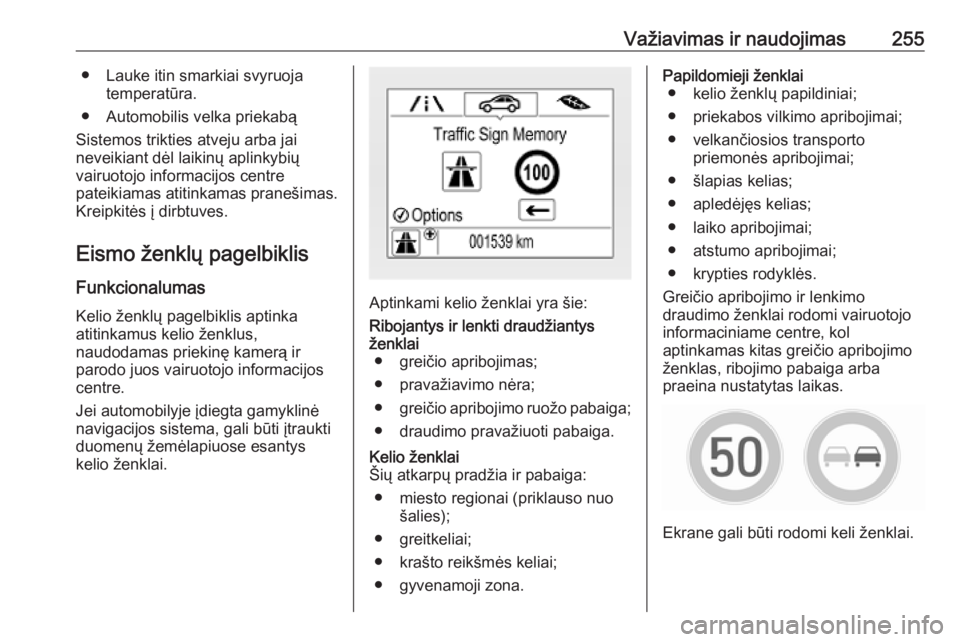

Eismo ženklų pagelbiklis Funkcionalumas
Kelio ženklų pagelbiklis aptinka
atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos centre.
Jei automobilyje įdiegta gamyklinė navigacijos sistema, gali būti įtraukti
duomenų žemėlapiuose esantys
kelio ženklai.
Aptinkami kelio ženklai yra šie:
Ribojantys ir lenkti draudžiantys
ženklai ● greičio apribojimas;
● pravažiavimo nėra;
● greičio apribojimo ruožo pabaiga;
● draudimo pravažiuoti pabaiga.Kelio ženklai
Šių atkarpų pradžia ir pabaiga:
● miesto regionai (priklauso nuo šalies);
● greitkeliai;
● krašto reikšmės keliai;
● gyvenamoji zona.Papildomieji ženklai ● kelio ženklų papildiniai;
● priekabos vilkimo apribojimai;
● velkančiosios transporto priemonės apribojimai;
● šlapias kelias;
● apledėjęs kelias;
● laiko apribojimai;
● atstumo apribojimai;
● krypties rodyklės.
Greičio apribojimo ir lenkimo
draudimo ženklai rodomi vairuotojo
informaciniame centre, kol
aptinkamas kitas greičio apribojimo
ženklas, ribojimo pabaiga arba
praeina nustatytas laikas.
Ekrane gali būti rodomi keli ženklai.

256Važiavimas ir naudojimas
Rėmelyje pateikiamas šauktuko
ženklas nurodo, kad buvo nustatytas
papildomasis ženklas, kurio sistemai
nepavyko aiškiai atpažinti.
Sistema tiksliai veikia važiuojant iki
200 km/h greičiu (atsižvelgiant į
apšvietimą). Naktį sistema veikia iki
160 km/h greičio.
Ekrano indikacijos Informacija apie šiuo metu
galiojančius kelio ženklus pateikiama
vairuotojo informacijos centro tam
skirtame kelio ženklų pagelbiklio
puslapyje.
Be to, šiuo metu galiojantis greičio
apribojimas nepertraukiamai
rodomas apatinėje vairuotojo
informacijos centro eilutėje. Jei yra
greičio apribojimas su papildomuoju ženklu, šioje srityje pateikiamas
ženklas +.
Dešiniaisiais vairo mygtukais
pasirinkite meniu Info (Informacija), "
arba ? ir pasirinkite kelio ženklų
pagelbiklio puslapį 3 117.
Vairuotojo informacijos centro meniu
pasirinkus kitą puslapį ir po to vėl
parinkus kelio ženklų pagelbiklio
puslapį, parodomas paskutinis
atpažintas kelio ženklas.
Perspėjimo funkcija
Perspėjimo funkciją galima aktyvinti
arba deaktyvinti kelio ženklų
pagelbiklio puslapio nuostatų meniu.
Aktyvinus sistemą, tačiau nerodant
kelio ženklų aptikimo puslapio, naujai
aptikti greičio apribojimo ir draudimo
lenkti ženklai Vairuotojo informacijos
centre rodomi kaip iškylantieji
perspėjimai.

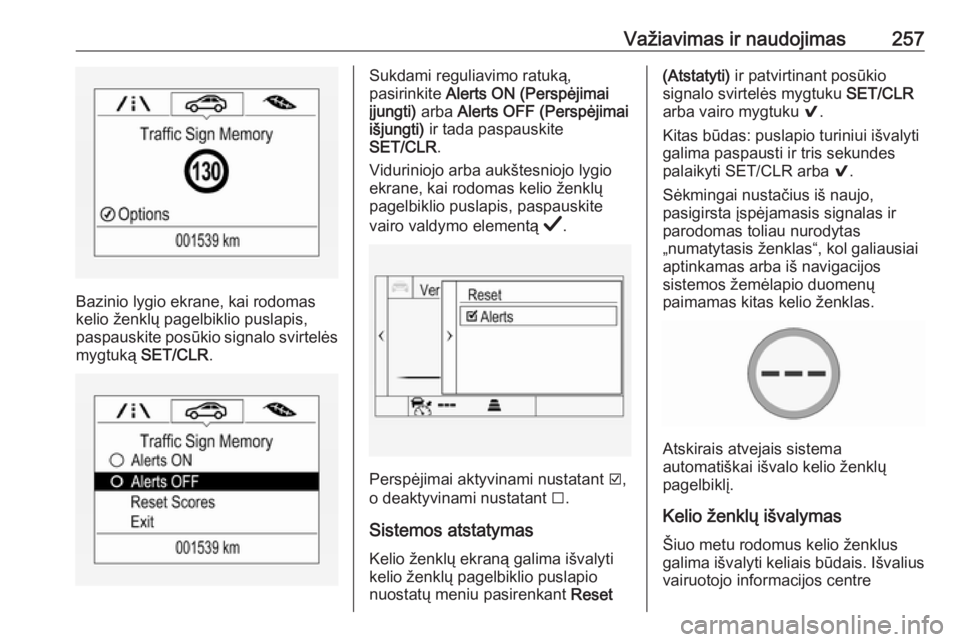

Važiavimas ir naudojimas257
Bazinio lygio ekrane, kai rodomas
kelio ženklų pagelbiklio puslapis, paspauskite posūkio signalo svirtelės mygtuką SET/CLR .
Sukdami reguliavimo ratuką,
pasirinkite Alerts ON (Perspėjimai
įjungti) arba Alerts OFF (Perspėjimai
išjungti) ir tada paspauskite
SET/CLR .
Viduriniojo arba aukštesniojo lygio
ekrane, kai rodomas kelio ženklų
pagelbiklio puslapis, paspauskite
vairo valdymo elementą Å.
Perspėjimai aktyvinami nustatant
J,
o deaktyvinami nustatant I.
Sistemos atstatymas
Kelio ženklų ekraną galima išvalyti
kelio ženklų pagelbiklio puslapio
nuostatų meniu pasirenkant Reset
(Atstatyti) ir patvirtinant posūkio
signalo svirtelės mygtuku SET/CLR
arba vairo mygtuku 9.
Kitas būdas: puslapio turiniui išvalyti galima paspausti ir tris sekundes
palaikyti SET/CLR arba 9.
Sėkmingai nustačius iš naujo,
pasigirsta įspėjamasis signalas ir
parodomas toliau nurodytas
„numatytasis ženklas“, kol galiausiai
aptinkamas arba iš navigacijos
sistemos žemėlapio duomenų
paimamas kitas kelio ženklas.
Atskirais atvejais sistema
automatiškai išvalo kelio ženklų
pagelbiklį.
Kelio ženklų išvalymas
Šiuo metu rodomus kelio ženklus galima išvalyti keliais būdais. Išvalius vairuotojo informacijos centre

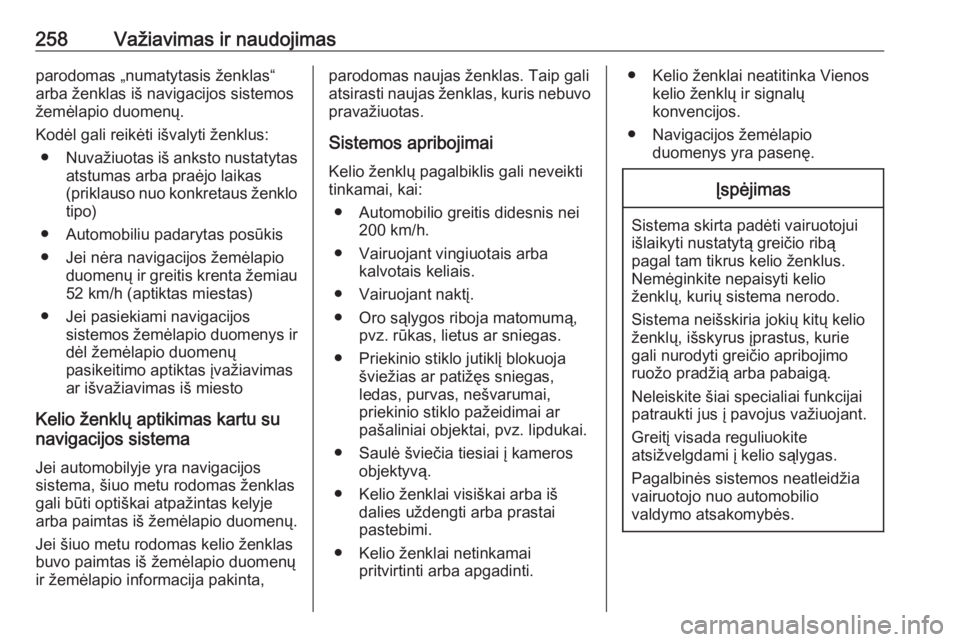

258Važiavimas ir naudojimasparodomas „numatytasis ženklas“
arba ženklas iš navigacijos sistemos
žemėlapio duomenų.
Kodėl gali reikėti išvalyti ženklus: ● Nuvažiuotas iš anksto nustatytas
atstumas arba praėjo laikas
(priklauso nuo konkretaus ženklo tipo)
● Automobiliu padarytas posūkis
● Jei nėra navigacijos žemėlapio duomenų ir greitis krenta žemiau52 km/h (aptiktas miestas)
● Jei pasiekiami navigacijos sistemos žemėlapio duomenys irdėl žemėlapio duomenų
pasikeitimo aptiktas įvažiavimas
ar išvažiavimas iš miesto
Kelio ženklų aptikimas kartu su
navigacijos sistema
Jei automobilyje yra navigacijos
sistema, šiuo metu rodomas ženklas gali būti optiškai atpažintas kelyje
arba paimtas iš žemėlapio duomenų.
Jei šiuo metu rodomas kelio ženklas
buvo paimtas iš žemėlapio duomenų
ir žemėlapio informacija pakinta,parodomas naujas ženklas. Taip gali
atsirasti naujas ženklas, kuris nebuvo
pravažiuotas.
Sistemos apribojimai
Kelio ženklų pagalbiklis gali neveikti
tinkamai, kai:
● Automobilio greitis didesnis nei 200 km/h.
● Vairuojant vingiuotais arba kalvotais keliais.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Priekinio stiklo jutiklį blokuoja šviežias ar patižęs sniegas,
ledas, purvas, nešvarumai,
priekinio stiklo pažeidimai ar
pašaliniai objektai, pvz. lipdukai.
● Saulė šviečia tiesiai į kameros objektyvą.
● Kelio ženklai visiškai arba iš dalies uždengti arba prastai
pastebimi.
● Kelio ženklai netinkamai pritvirtinti arba apgadinti.● Kelio ženklai neatitinka Vienoskelio ženklų ir signalų
konvencijos.
● Navigacijos žemėlapio duomenys yra pasenę.Įspėjimas
Sistema skirta padėti vairuotojui
išlaikyti nustatytą greičio ribą
pagal tam tikrus kelio ženklus.
Nemėginkite nepaisyti kelio
ženklų, kurių sistema nerodo.
Sistema neišskiria jokių kitų kelio
ženklų, išskyrus įprastus, kurie
gali nurodyti greičio apribojimo
ruožo pradžią arba pabaigą.
Neleiskite šiai specialiai funkcijai
patraukti jus į pavojus važiuojant.
Greitį visada reguliuokite
atsižvelgdami į kelio sąlygas.
Pagalbinės sistemos neatleidžia
vairuotojo nuo automobilio
valdymo atsakomybės.
