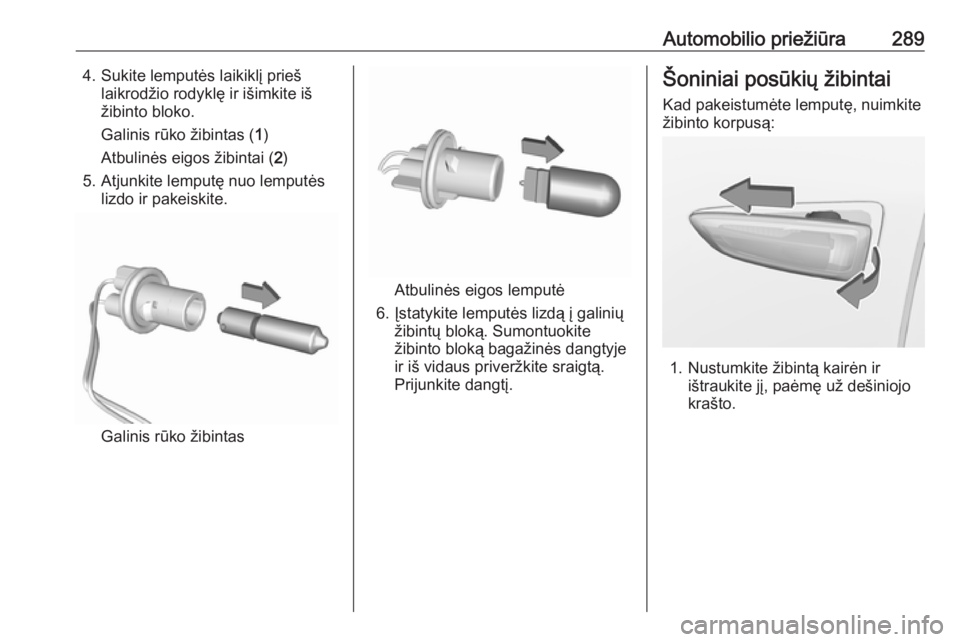

Automobilio priežiūra2894. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.

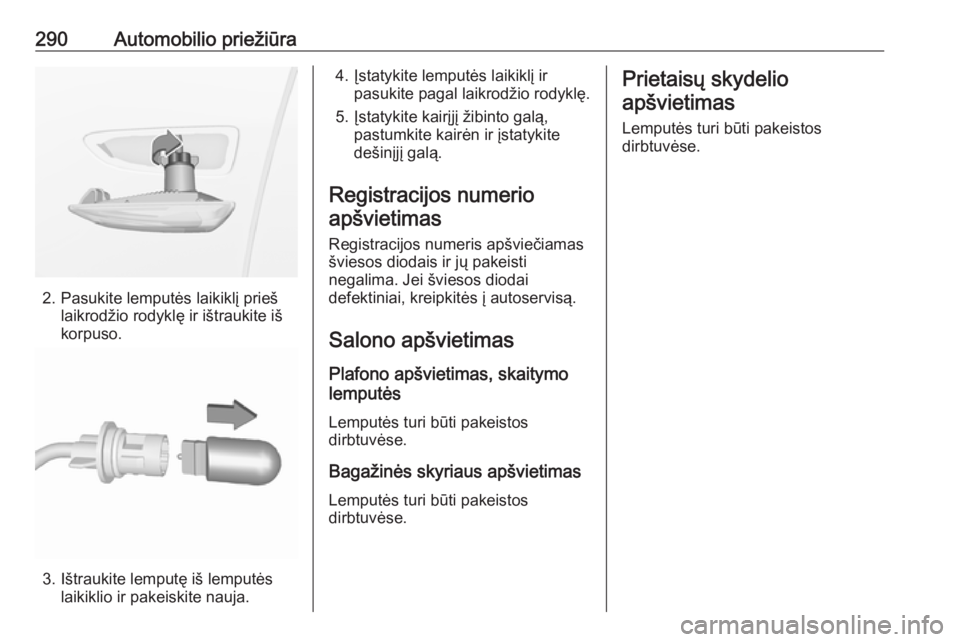

290Automobilio priežiūra
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos dirbtuvėse.

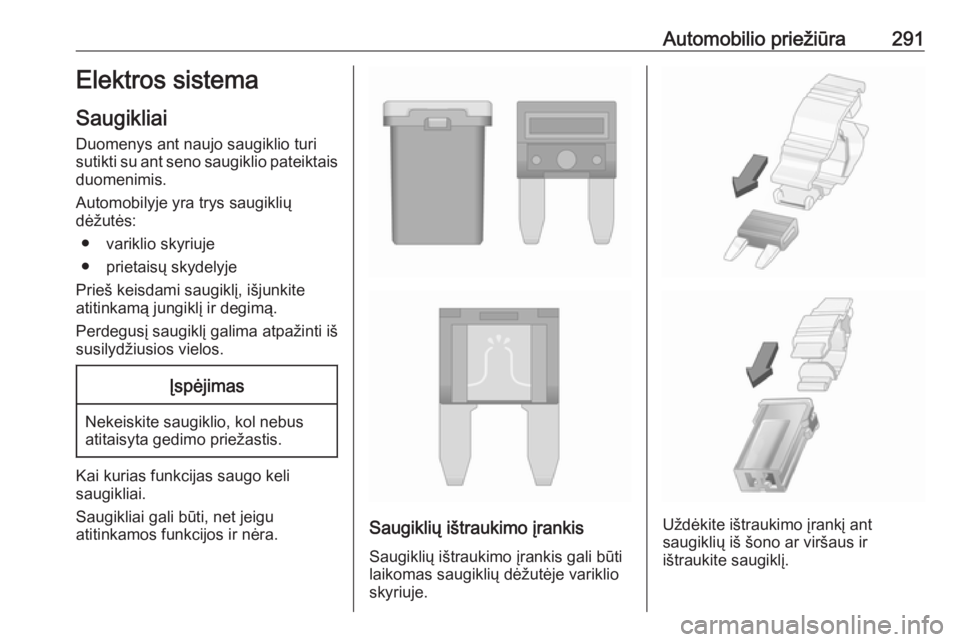

Automobilio priežiūra291Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje
● prietaisų skydelyje
Prieš keisdami saugiklį, išjunkite atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

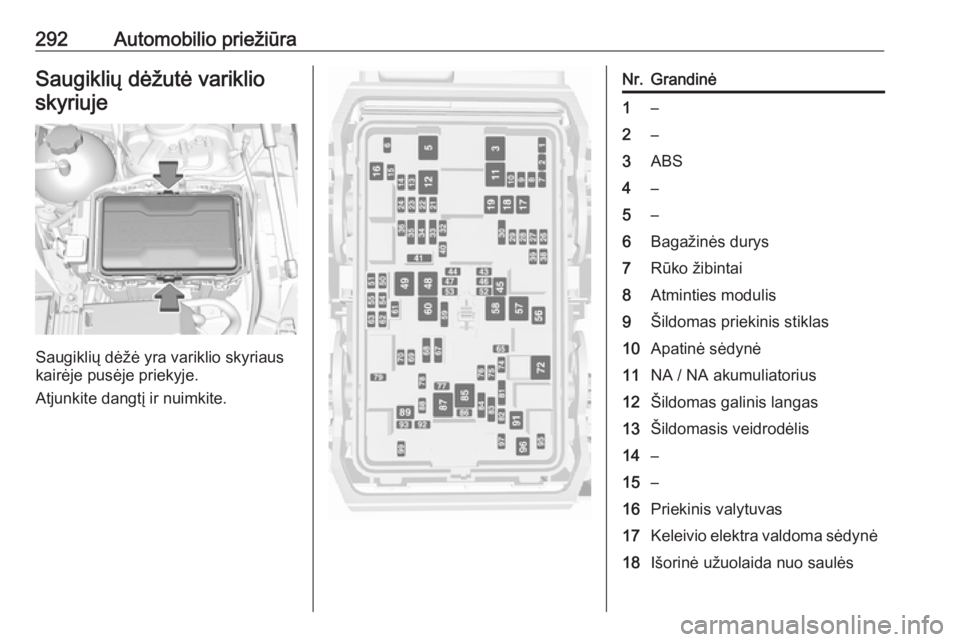

292Automobilio priežiūraSaugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.
Nr.Grandinė1–2–3ABS4–5–6Bagažinės durys7Rūko žibintai8Atminties modulis9Šildomas priekinis stiklas10Apatinė sėdynė11NA / NA akumuliatorius12Šildomas galinis langas13Šildomasis veidrodėlis14–15–16Priekinis valytuvas17Keleivio elektra valdoma sėdynė18Išorinė užuolaida nuo saulės

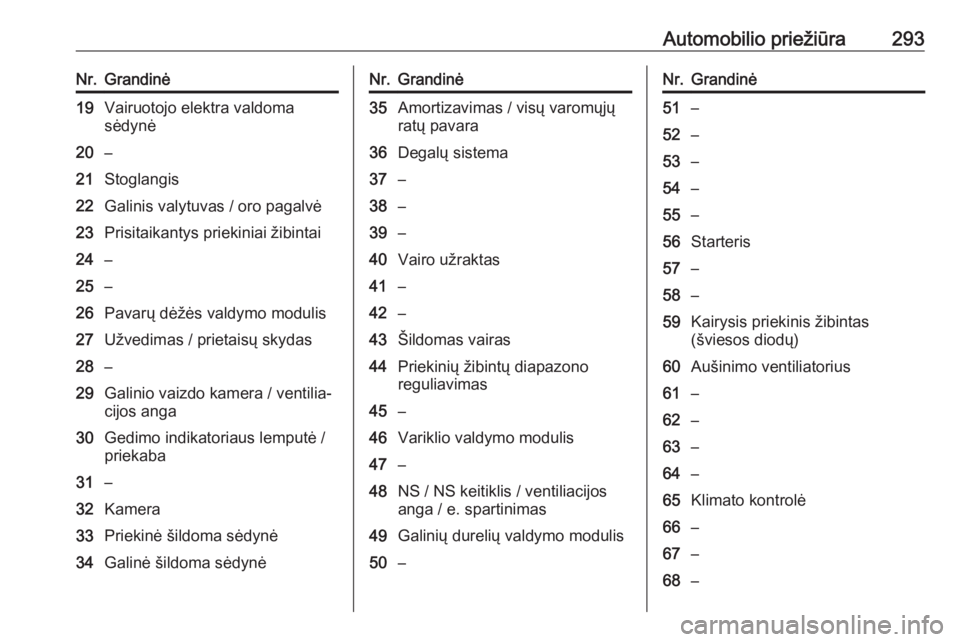

Automobilio priežiūra293Nr.Grandinė19Vairuotojo elektra valdoma
sėdynė20–21Stoglangis22Galinis valytuvas / oro pagalvė23Prisitaikantys priekiniai žibintai24–25–26Pavarų dėžės valdymo modulis27Užvedimas / prietaisų skydas28–29Galinio vaizdo kamera / ventilia‐
cijos anga30Gedimo indikatoriaus lemputė /
priekaba31–32Kamera33Priekinė šildoma sėdynė34Galinė šildoma sėdynėNr.Grandinė35Amortizavimas / visų varomųjų
ratų pavara36Degalų sistema37–38–39–40Vairo užraktas41–42–43Šildomas vairas44Priekinių žibintų diapazono
reguliavimas45–46Variklio valdymo modulis47–48NS / NS keitiklis / ventiliacijos
anga / e. spartinimas49Galinių durelių valdymo modulis50–Nr.Grandinė51–52–53–54–55–56Starteris57–58–59Kairysis priekinis žibintas
(šviesos diodų)60Aušinimo ventiliatorius61–62–63–64–65Klimato kontrolė66–67–68–

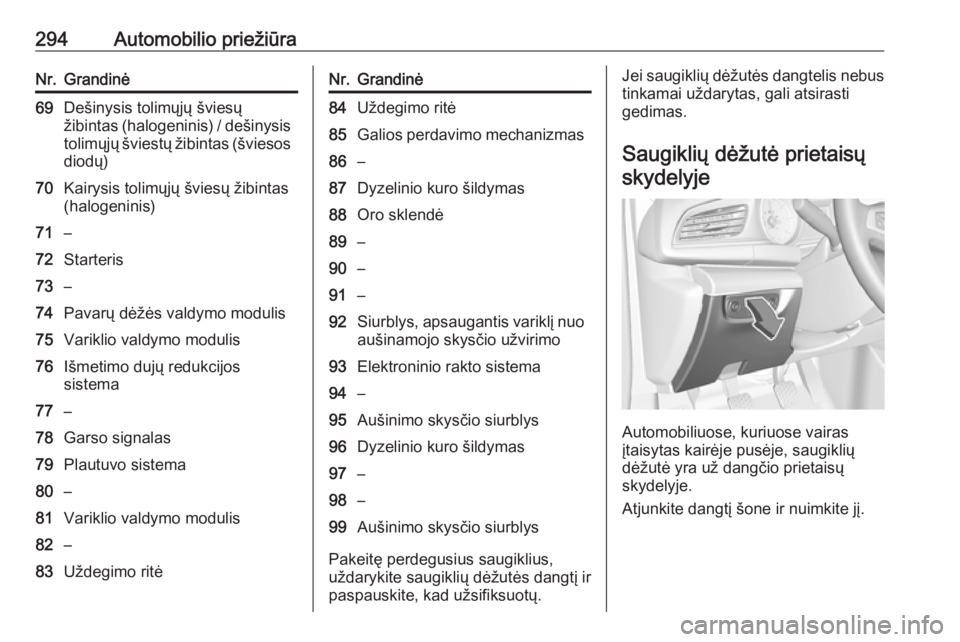

294Automobilio priežiūraNr.Grandinė69Dešinysis tolimųjų šviesų
žibintas (halogeninis) / dešinysis tolimųjų šviestų žibintas (šviesos
diodų)70Kairysis tolimųjų šviesų žibintas
(halogeninis)71–72Starteris73–74Pavarų dėžės valdymo modulis75Variklio valdymo modulis76Išmetimo dujų redukcijos
sistema77–78Garso signalas79Plautuvo sistema80–81Variklio valdymo modulis82–83Uždegimo ritėNr.Grandinė84Uždegimo ritė85Galios perdavimo mechanizmas86–87Dyzelinio kuro šildymas88Oro sklendė89–90–91–92Siurblys, apsaugantis variklį nuo
aušinamojo skysčio užvirimo93Elektroninio rakto sistema94–95Aušinimo skysčio siurblys96Dyzelinio kuro šildymas97–98–99Aušinimo skysčio siurblys
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už dangčio prietaisų
skydelyje.
Atjunkite dangtį šone ir nuimkite jį.

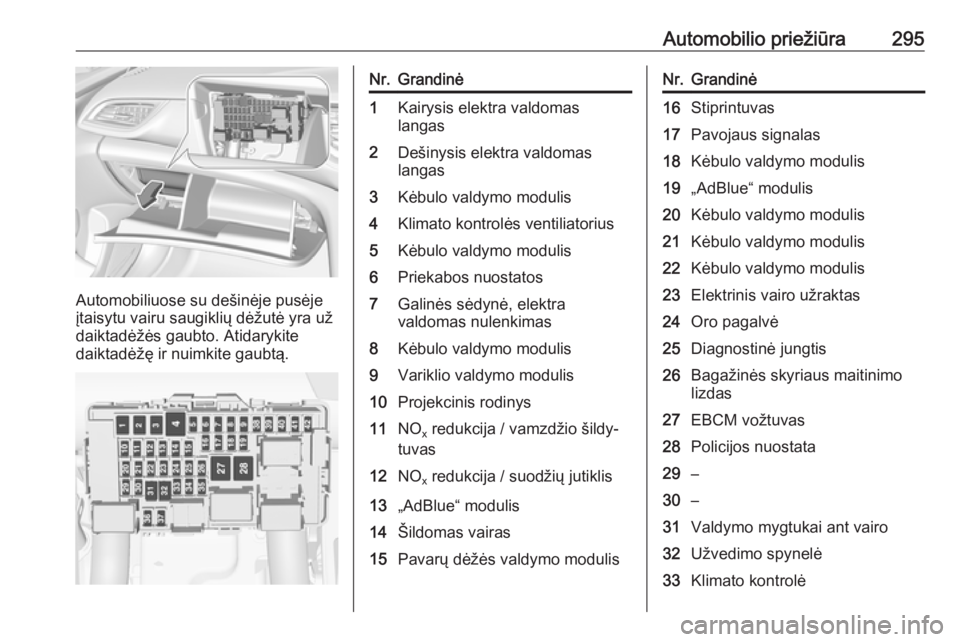

Automobilio priežiūra295
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.
Nr.Grandinė1Kairysis elektra valdomas
langas2Dešinysis elektra valdomas
langas3Kėbulo valdymo modulis4Klimato kontrolės ventiliatorius5Kėbulo valdymo modulis6Priekabos nuostatos7Galinės sėdynė, elektra
valdomas nulenkimas8Kėbulo valdymo modulis9Variklio valdymo modulis10Projekcinis rodinys11NO x redukcija / vamzdžio šildy‐
tuvas12NO x redukcija / suodžių jutiklis13„AdBlue“ modulis14Šildomas vairas15Pavarų dėžės valdymo modulisNr.Grandinė16Stiprintuvas17Pavojaus signalas18Kėbulo valdymo modulis19„AdBlue“ modulis20Kėbulo valdymo modulis21Kėbulo valdymo modulis22Kėbulo valdymo modulis23Elektrinis vairo užraktas24Oro pagalvė25Diagnostinė jungtis26Bagažinės skyriaus maitinimo
lizdas27EBCM vožtuvas28Policijos nuostata29–30–31Valdymo mygtukai ant vairo32Užvedimo spynelė33Klimato kontrolė

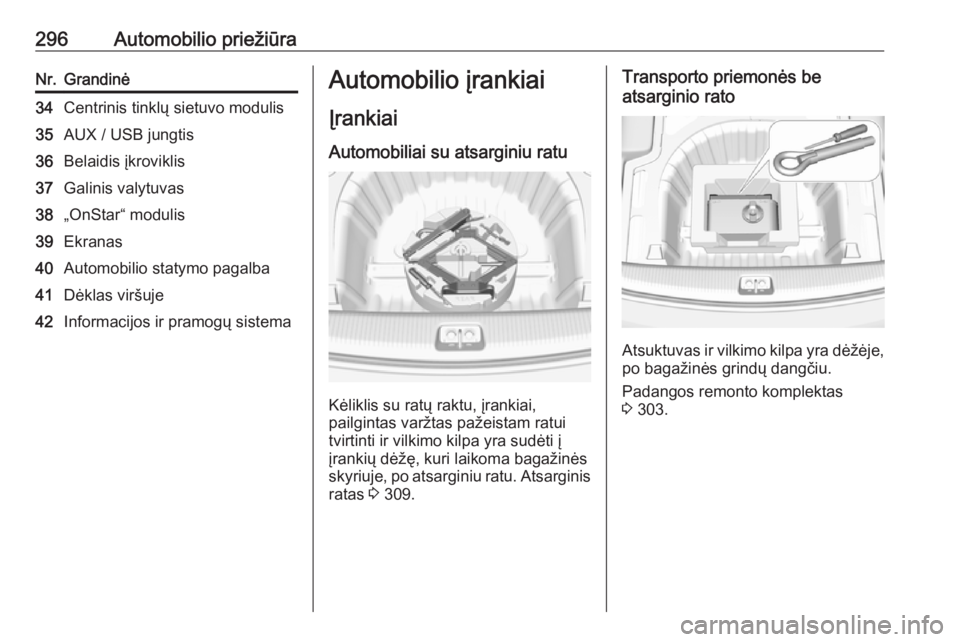

296Automobilio priežiūraNr.Grandinė34Centrinis tinklų sietuvo modulis35AUX / USB jungtis36Belaidis įkroviklis37Galinis valytuvas38„OnStar“ modulis39Ekranas40Automobilio statymo pagalba41Dėklas viršuje42Informacijos ir pramogų sistemaAutomobilio įrankiai
Įrankiai Automobiliai su atsarginiu ratu
Kėliklis su ratų raktu, įrankiai,
pailgintas varžtas pažeistam ratui
tvirtinti ir vilkimo kilpa yra sudėti į
įrankių dėžę, kuri laikoma bagažinės
skyriuje, po atsarginiu ratu. Atsarginis ratas 3 309.
Transporto priemonės be
atsarginio rato
Atsuktuvas ir vilkimo kilpa yra dėžėje, po bagažinės grindų dangčiu.
Padangos remonto komplektas
3 303.

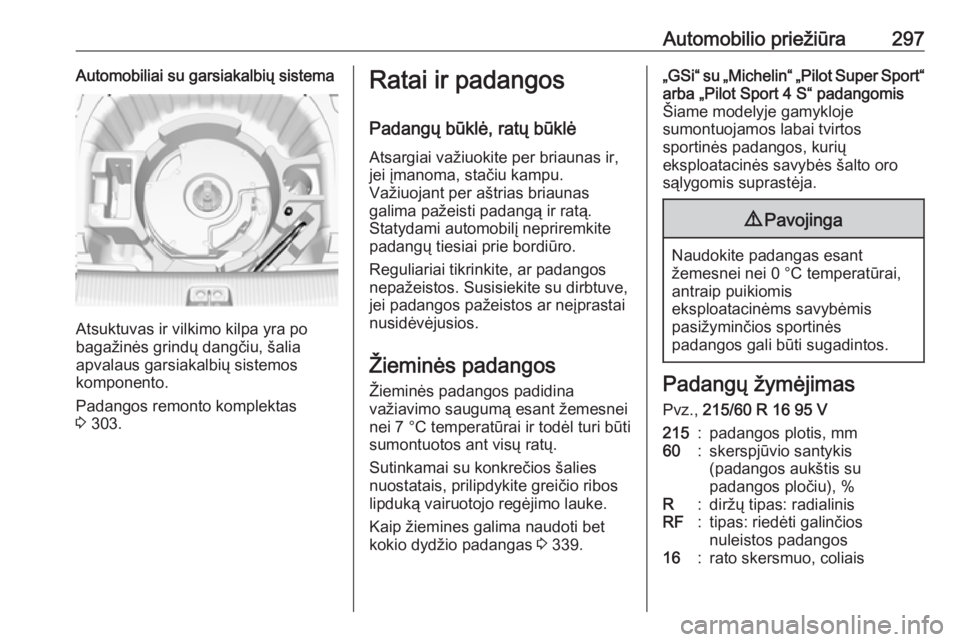

Automobilio priežiūra297Automobiliai su garsiakalbių sistema
Atsuktuvas ir vilkimo kilpa yra po
bagažinės grindų dangčiu, šalia
apvalaus garsiakalbių sistemos
komponento.
Padangos remonto komplektas
3 303.
Ratai ir padangos
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą esant žemesnei
nei 7 °C temperatūrai ir todėl turi būti
sumontuotos ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 339.„GSi“ su „Michelin“ „Pilot Super Sport“
arba „Pilot Sport 4 S“ padangomis
Šiame modelyje gamykloje
sumontuojamos labai tvirtos
sportinės padangos, kurių
eksploatacinės savybės šalto oro
sąlygomis suprastėja.9 Pavojinga
Naudokite padangas esant
žemesnei nei 0 °C temperatūrai,
antraip puikiomis
eksploatacinėms savybėmis
pasižyminčios sportinės
padangos gali būti sugadintos.
Padangų žymėjimas
Pvz., 215/60 R 16 95 V
215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais

298Automobilio priežiūra95:apkrovos indeksas, pvz., 95
atitinka 690 kgV:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 331.
Kryptinės padangos
Kryptines padangas reikia montuoti
taip, kad jos suktųsi tinkama kryptimi. Tinkama sukimosi kryptis parodyta
padangos šone esančiu simboliu
(pvz. rodykle).
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su
slėgio padangose stebėjimo sistema.
Padangų slėgis 3 339.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Įsitikinkite, kad padangos apkrova
atitinka esamą slėgį padangoje.
Padangų apkrovos 3 299.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite, kokio tipo yra varančioji ašis ir kėbulas.
2. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 329.
3. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 339.
